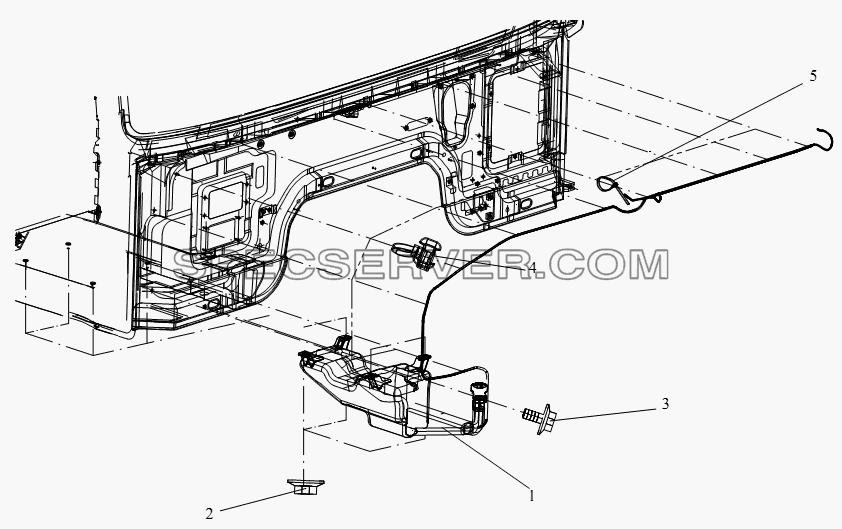

№		Номер детали	Наименование запчасти
1		5207010-A01	Омыватель в сборе
2		CQ32608	Шайба
3		Q2360616F6	Винт
4		3724012-A01	Зaжим жгyтa пpoвoдoв II
5		T67414646	Пластмассовая бандажная лента

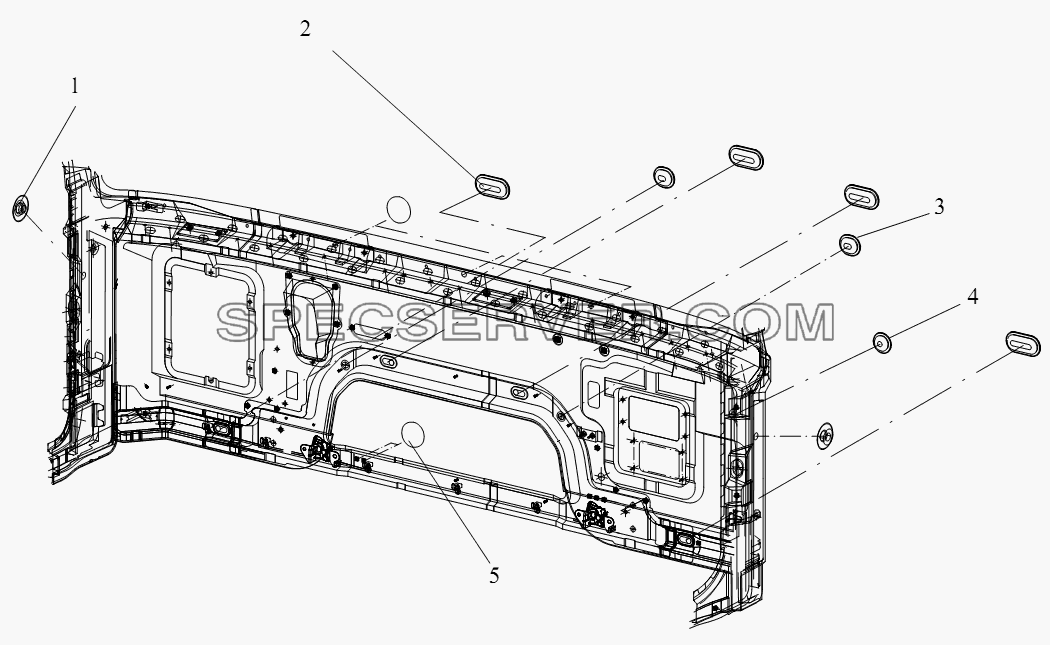

Пробка передней обшивки и водопроницаемая пленка для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5109616-A01	Круглая пробка А-пол
2		5302806-A01	Пробка А-передняя обшивка
3		5302807-A01	Пробка В-передняя обшивка
4		5302808-A01	Пробка С-передняя обшивка
5		5302821-A01	Водопроницаемая пленка -передняя пленка

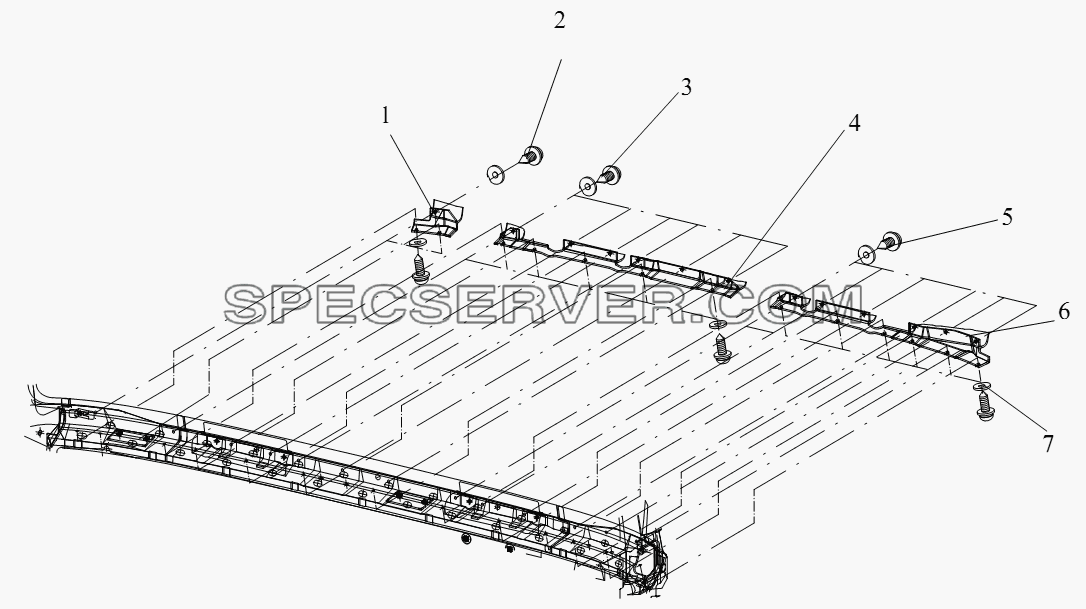

Декоративная лента наружной пластины передней обшивки для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5302382-A01	Левая декоративная лента-наружная пластина передней обшивки
2		CQ2716316F6	Самонарезающий винт с крестообразными шлицами
3		CQ2716316F6	Самонарезающий винт с крестообразными шлицами
4		5302382-A01	Левая декоративная лента-наружная пластина передней обшивки
5		CQ2716316F6	Самонарезающий винт с крестообразными шлицами
6		5302382-A01	Левая декоративная лента-наружная пластина передней обшивки
7		Q40206	Шайба

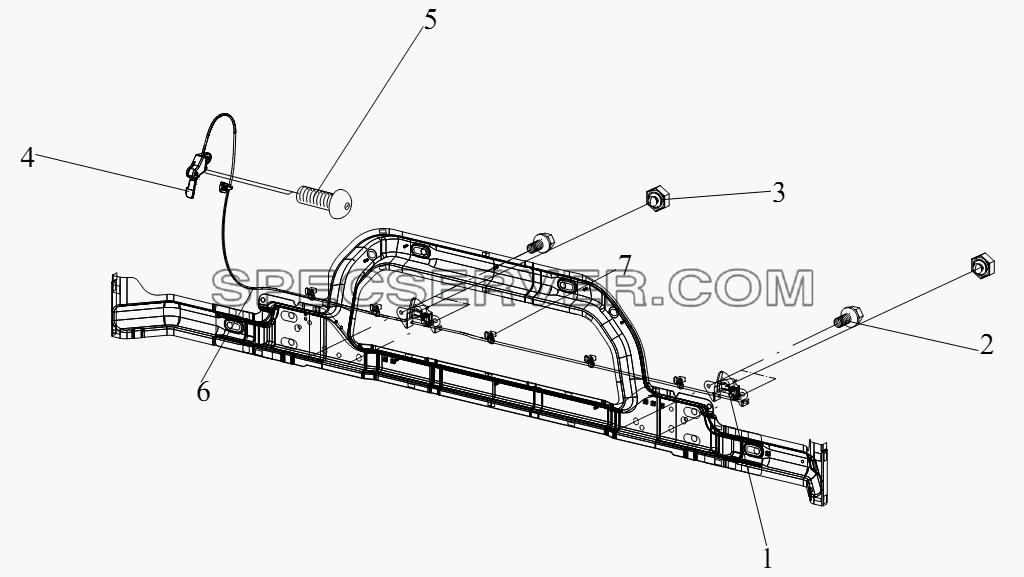

Замок передней обшивки и ручка открывания для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5302510-A01	Корпус замка в сборе-передняя обшивка
2		CQ1460820F6	Болт
3		5302540-A01	Запор замка в сборе-передняя обшивка
4		5302530-A01	Ручка открывания в сборе
5		Q2140620F6	Винт
6		5302550-A01	Оттяжка в сборе
7		3724012-A01	Зaжим жгyтa пpoвoдoв II

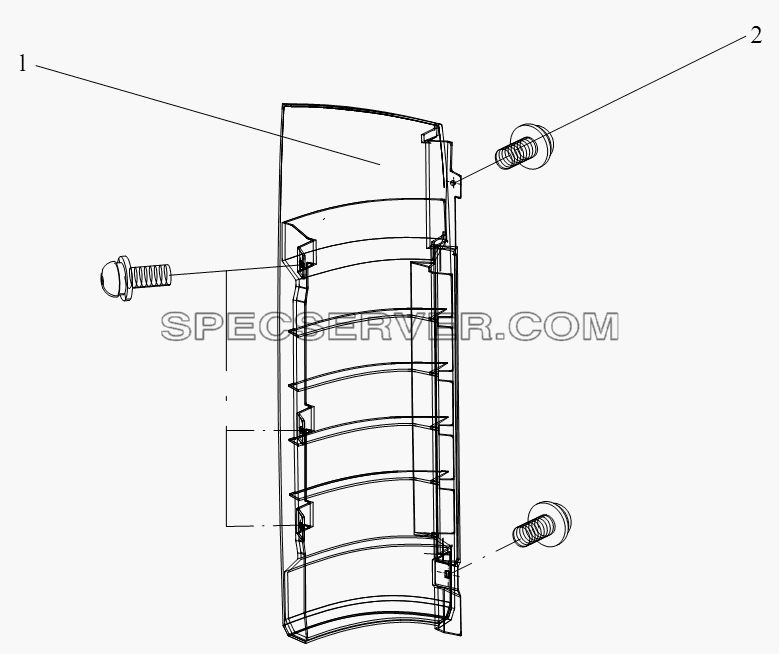

Боковой обтекатель для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5302615-A01	Обтекатель левой стороны в сборе
1		5302620-A01	Обтекатель правой стороны в сборе
2		Q2360616F6	Винт

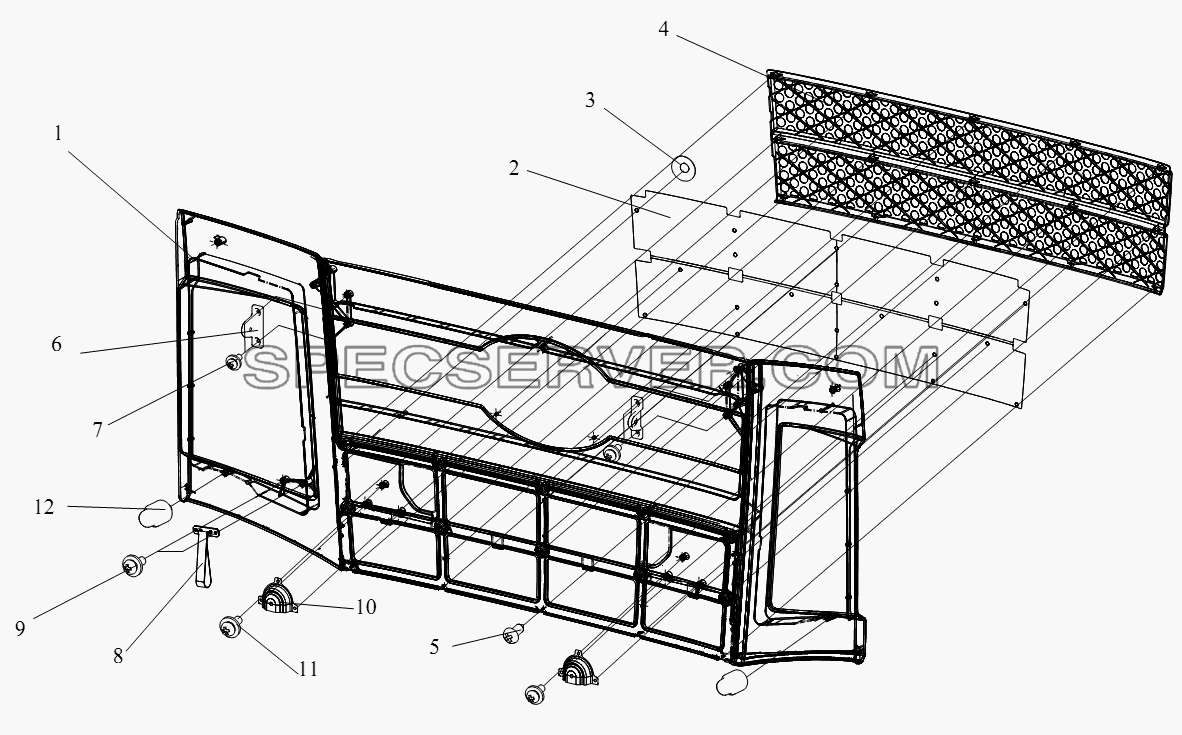

Наружная пластина передней обшивки для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5302021-A01	Наружная пластина передней обшивки
2		5302051-A01	Защитная сетка
3		5310066-50	Пружинный кольцевой замок
4		5302071-A01	Щиток радиатора
5		CQ2714819F6	Самонарезающий винт с крестообразными шлицами
6		5302221-A01	Держатель воздушной пружины-наружная пластина передней обшивки
7		Q2360612	Винт
8		5302180-A01	Скоба в сборе-наружная пластина передней обшивки
9		Q2360612	Винт
10		5302320-A01	Буферный блок и запор замка в сборе
11		Q2360610	Комбинированный винт с крестообразными шлицами
12		5302581-A01	Буферный блок-передняя обшивка
