№		Номер детали	Наименование запчасти
1		50013160CA01	Трубка
2		5001170CA01	Трубка
3		T67414646	Пластмассовая бандажная лента

Устройство воздухопровода задней подвески кабины (воздушная пружина с 2 точками) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5001350-55A	Трубка

Гидравлическое поддерживающее устройство кабины (I) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5002015-A01	Гидроцилиндр опрокидывания кабины в сборе
2		5002016-A01	Брусок-верхняя неподвижная точка гидроцилиндра
3		5002017-A01	Втулка А-верхняя неподвижная точка гидроцилиндра
4		5002018-A01	Втулка В-верхняя неподвижная точка гидроцилиндра
5		CQ39616	Шестигранная фланцевая гайка
6		5002021-A01	Упорный гидроцилиндр кабины
7		5002022-A01	Внутренняя крепежная планка-гидравлический цилиндр и стойка правой педали
8		Q1841440F6	Шестигранный фланцевый болт
9		Q1841450F6	Шестигранный фланцевый болт
10		Q1841250F6	Шестигранный фланцевый болт
11		CQ32614F6	Фланцевая замочная гайка
12		CQ32612F6	Фланцевая замочная гайка
13		5002023-A01	Бурсок-нижняя неподвижная точка гидравлического цилиндра
14		Q43125F6	Упругое стопорное кольцо для оси
15		5002027-A01	Подушка-нижняя неподвижная точка гидравлического цилиндра
16		Q40218	Шайба
17		CQ39718	Шестигранная фланцевая гайка

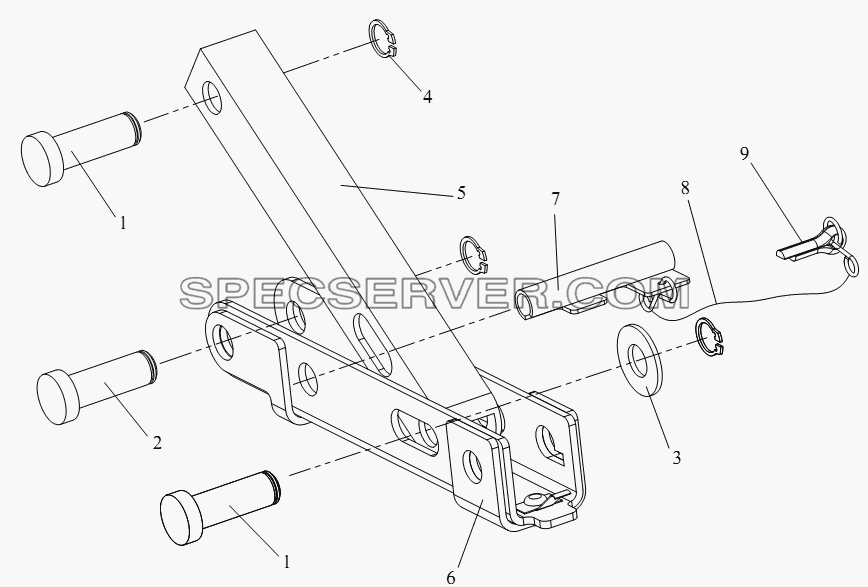

Гидравлический упорный механизм кабины (II) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5002043-A01	Верхняя цевка
2		5002046-A01	Средняя цевка
3		5002047-A01	Плоская шайба-цевка
4		Q43113	Упругое стопорное кольцо для оси
5		5002048-A01	Верхняя распорка
6		5002050-A01	Нижняя распорка в сборе
7		5002056-A01	Чека
8		5001395-50	Цепь
9		Q5006010	Шплинт

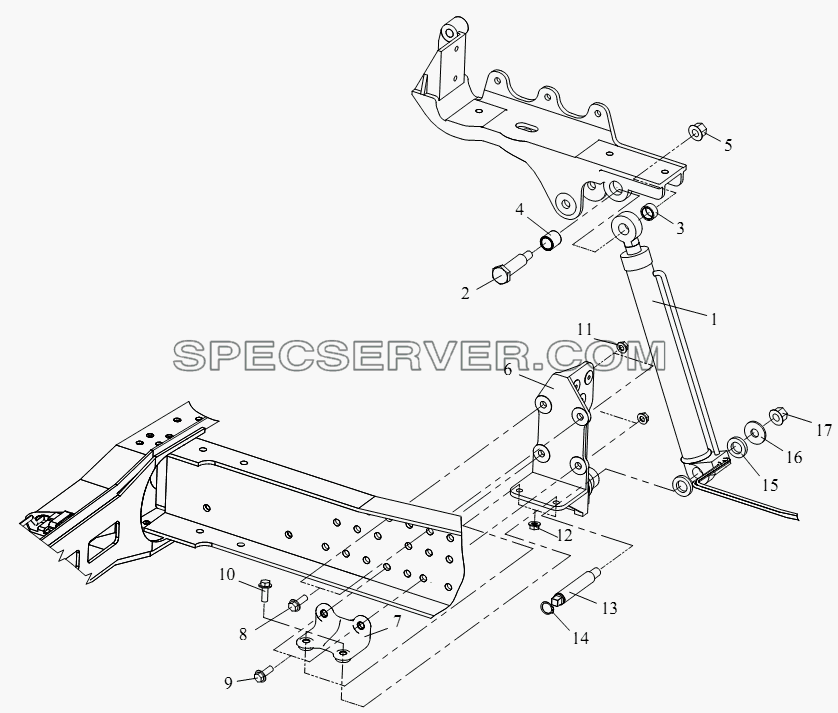

Гидравлический упорный механизм кабины (I, воздушная пружина с 4 точками) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5002015-A01	Гидроцилиндр опрокидывания кабины в сборе
2		5002016-A01	Брусок-верхняя неподвижная точка гидроцилиндра
3		5002017-A01	Втулка А-верхняя неподвижная точка гидроцилиндра
4		5002018-A01	Втулка В-верхняя неподвижная точка гидроцилиндра
5		CQ39616	Шестигранная фланцевая гайка
6		5002021-A01	Упорный гидроцилиндр кабины
7		5002022-A01	Внутренняя крепежная планка-гидравлический цилиндр и стойка правой педали
8		Q1841440F6	Шестигранный фланцевый болт
9		Q1841450F6	Шестигранный фланцевый болт
10		Q1841250F6	Шестигранный фланцевый болт
11		CQ32614F6	Фланцевая замочная гайка
12		CQ32612F6	Фланцевая замочная гайка
13		5002023-A01	Бурсок-нижняя неподвижная точка гидравлического цилиндра
14		Q43125F6	Упругое стопорное кольцо для оси
15		5002027-A01	Подушка-нижняя неподвижная точка гидравлического цилиндра
16		Q40218	Шайба
17		CQ39718	Шестигранная фланцевая гайка

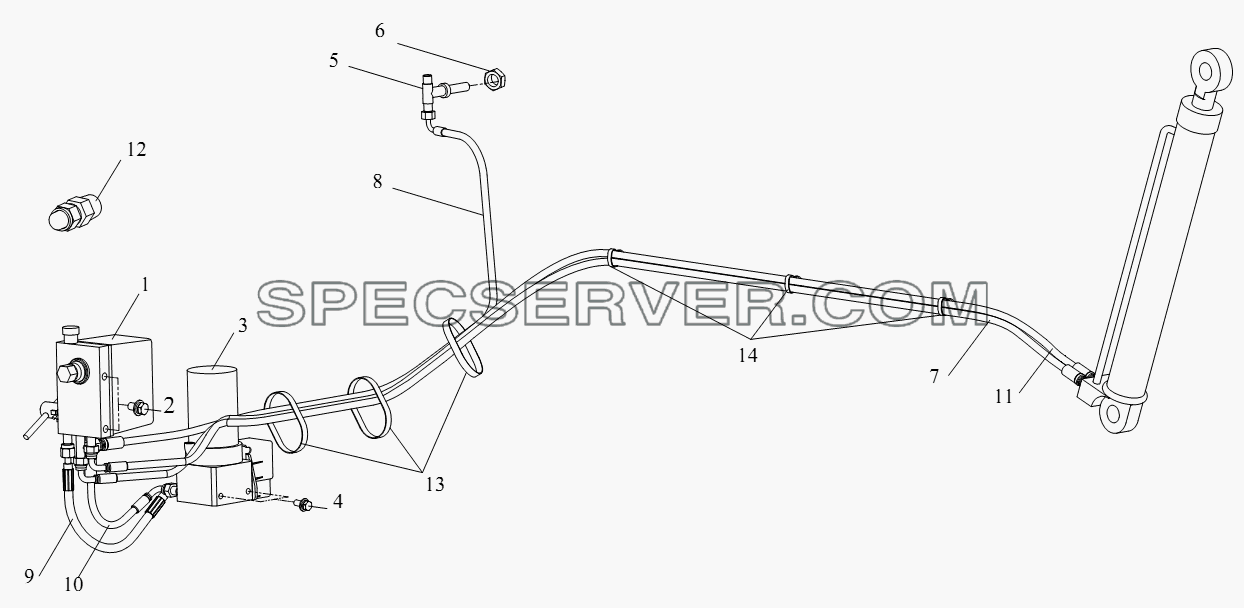

Устройство управления опрокидыванием кабины (I) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5002070AA01	Ручной насос в сборе-подъем кабины
2		CQ1461020F6	Комбинированный болт
3		5002075AA01	Электрический гидронасос в сборе-подъем кабины
4		CQ1460820F6	Болт
5		5001156-80A	Переходная деталь тройника
6		CQ35112	Гайка
7		5002080BA03	Масляная труба в сборе - отверстие гидроцилиндра
8		5002085BA03	Масляная труба в сборе - для соединения ручного насоса и тройника
9		5002090CA03	Толстая труба в сборе
10		5002095CA03	Тонкая труба в сборе
11		5002100BA03	Масляная труба в сборе - отверстие гидроцилиндра
12		3735080-A01	Выключатель гидравлического опрокидывания в сборе
13		T67414646	Пластмассовая бандажная лента
14		3724114-270	Гнездо бандажной ленты
