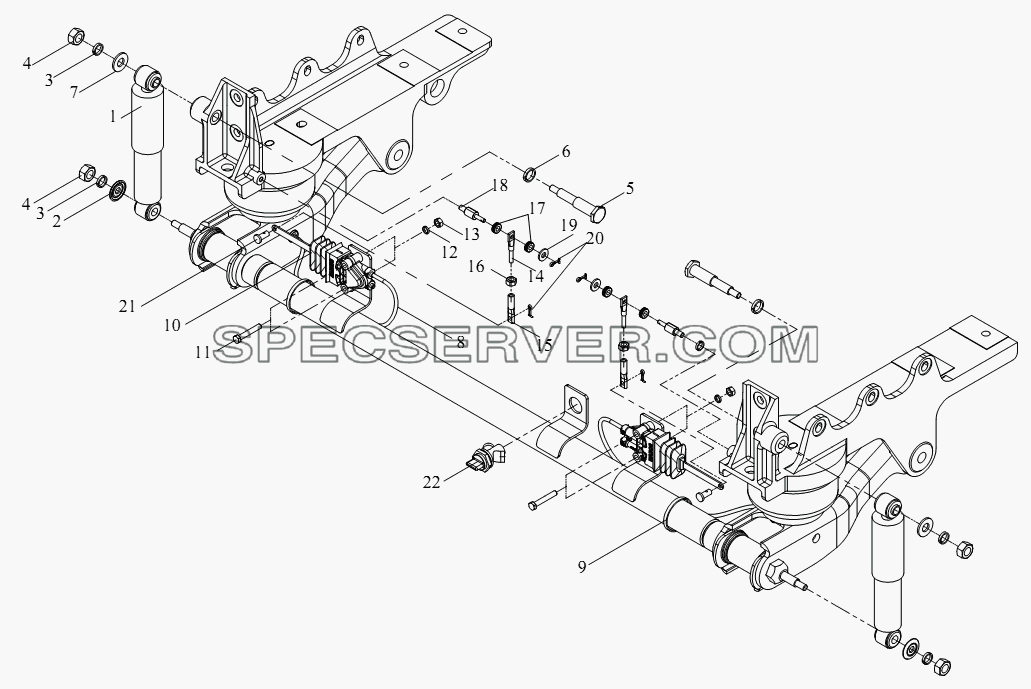

№		Номер детали	Наименование запчасти
1		5001020CA01	Амортизатор в сборе - передняя подвеска
2		5001021-A01	Упорное кольцо-амортизатор
3		Q40310	Пружинная шайба
4		CQ34110	Гайка
5		5001028-A01	Бурсок-верхняя неподвижная точка амортизатора
6		Q40318	Пружинная шайба
7		Q40110	Шайба
8		5001071CA01	Воздуховод - соединение клапана высоты и пружины передней подвески
9		T67414646	Пластмассовая бандажная лента
10		5001075CA01	Регулировочный клапан высоты в сборе
11		CQ1510850	Шестигранный направляющий болт
12		Q40308	Пружинная шайба
13		CQ34108	Шестигранная гайка
14		5001081CA01	Верхняя часть регулировочного стержня высоты
15		5001082CA01	Нижняя часть регулировочного стержня высоты
16		CQ34106	Шестигранная гайка
17		5001086CA01	Боковой буферный блок - регулировочный стержень в сборе
18		5001087CA01	Верхний фиксатор регулировочного стержня высоты передней подвески
19		Q40106	Шайба
20		Q5002010	Штифт
21		Q5100062	Палец со плоской головкой
22		5001150CA01	Выключатель источника воздуха передней подушки безопасности в сборе

Устройство передней подвески кабины (IV, воздушная пружина) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5001045-A01	Шарнирная подушка кабины в сборе
2		5001049-A01	Передний бурсок-передний шарнир
3		5001051-A01	Передний бурсок-передняя подвеска
4		5001052-A01	Передняя втулка-передняя подвеска
5		5001061-A01	Задний бурсок-передняя подвеска
6		Q40318	Пружинная шайба
7		CQ34118	Гайка
8		5001065CA01	Воздушная пружина в сборе - передняя подвеска
9		5001070CA01	Отвод трубопровода в сборе - передняя подвеска
10		5001073CA01	Резиновый втулка
11		5001074CA01	Болт - верхняя неподвижная точка воздушной пружины
12		CQ35020	Гайка
13		Q41820	Волнистая шайба
14		5001091CA01	Левый верхний кронштейн - передняя подвеска
15		5001092CA01	Правый верхний кронштейн - передняя подвеска
16		3506426-50A	Стойка - трубный пучок

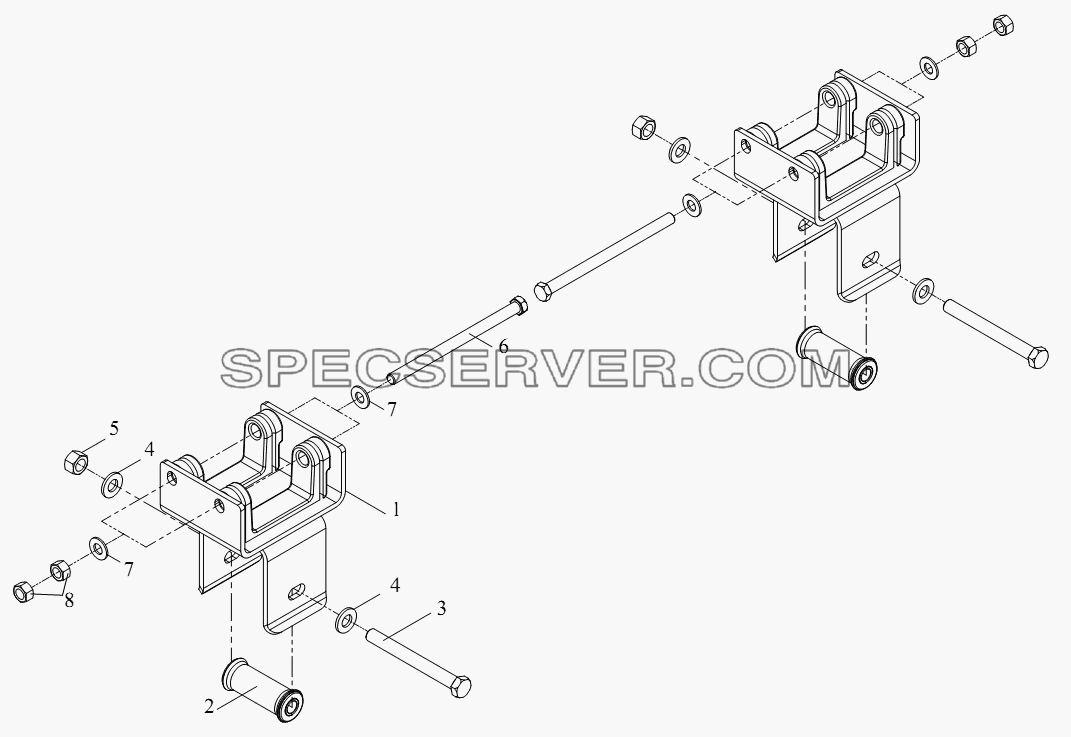

Устройство задней подвески кабины (I) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5001425-A01	Сборочная стойка запора замка в сборе
2		5001433-A01	Гидравлический запор
3		CQ15114130	Шестигранный направляющий болт
4		Q40114	Шайба
5		CQ34114	Гайка
6		5001436-A01	Болт-стойка запора
7		Q40112	Пружинная шайба
8		CQ34112	Гайка

Устройство задней подвески кабины (II, винтовая пружина) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5001281CA01	Опора левой задней подвески
2		5001282CA01	Опора правой задней подвески
3		Q1841470F6	Шестигранный фланцевый болт
4		CQ32614F6	Фланцевая замочная гайка
5		5004060-A01	Гидравлический замок кабины в сборе
6		Q18416110F6	Фланцевая замочная гайка
7		CQ32616F6	Фланцевая замочная гайка
8		5001320-A01	Рессора задней подвески с амортизатором в сборе
9		Q1841495F6	Шестигранный фланцевый болт

Устройство задней подвески кабины (II, воздушная пружина) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5001281CA01	Опора левой задней подвески
2		5001282CA01	Опора правой задней подвески
3		Q1841470F6	Шестигранный фланцевый болт
4		CQ32614F6	Фланцевая замочная гайка
5		5004060-A01	Гидравлический замок кабины в сборе
6		5001335CA01	Верхняя неподвижная опора регулировочного стержня высоты задней подвески
7		Q18416110F6	Фланцевая замочная гайка
8		CQ32616F6	Фланцевая замочная гайка
9		5001320CA01	Воздушная пружина с амортизатором задней подвески в сборе
10		Q1841495F6	Шестигранный фланцевый болт
11		5001075CA01	Регулировочный клапан высоты в сборе
12		CQ1510850	Шестигранный направляющий болт
13		Q40308	Пружинная шайба
14		5001331CA01	Верхний фиксатор регулировочного стержня высоты задней подвески
15		5001081CA01	Верхняя часть регулировочного стержня высоты
16		5001082CA01	Нижняя часть регулировочного стержня высоты
17		CQ34106	Шестигранная гайка
18		5001086CA01	Боковой буферный блок - регулировочный стержень в сборе
19		Q40106	Шайба
20		Q5002010	Штифт
21		Q5100062	Палец со плоской головкой

Устройство задней подвески кабины (III, воздушная пружина) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5001325CA01	Тройник трубы задней подвески в сборе
2		5001326CA01	Воздухопровод - для соединения клапана высоты и тройника
3		5001327CA01	Воздухопровод - для соединения левой задней воздушной пружиной и тройника
4		5001328CA01	Воздухопровод - для соединения правой задней воздушной пружиной и тройника
