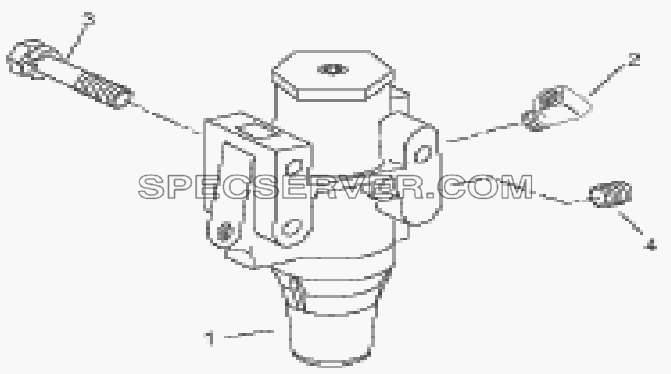

№		Номер детали	Наименование запчасти
1		A-4740	Регулятор воздушного фильтра
2		12880	Штуцер
3		X-8C-604M	Шестигранный болт и блок конической шайбы
4		X-12-208	Заглушка

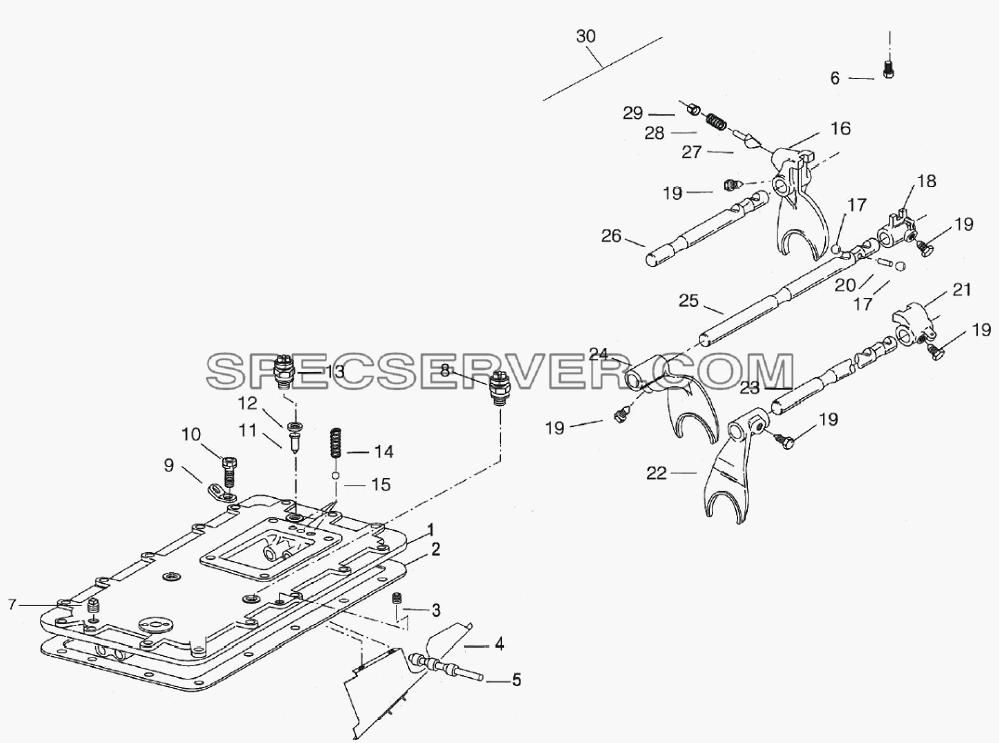

Крышка рычага переключения передач (коробка переключения скоростей RTX14710B) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		22955	Крышка рычага переключения передач
2		4302676	Прокладка
3		X-12-404	Пробка сапуна
4		20070	Канавка
5		20332	Валик воздушного клапана
6		X-8-423	Винт
7		X-12-603	Заглушка
8		F96041	Выключатель указательной лампы нейтрального положения
9		20815	Гнутая подъёмная пластина
10		X-8L-602	Болт
10		X-8L-604	Болт
11		15899	Штифт переключателя
12		15900	Прокладка
13		F96040	Выключатель указательной лампы передачи заднего хода
14		15918	Пружина
15		X-14-800	Стальной шарик 1/2
16		16131	Вилка переключения передач
17		X-14-1200	Стальной шарик 3/4
18		14658	Сухарь переключения передач
19		3220	Винт
20		1634	Фиксатор
21		14659	Сухарь переключения передач
22		20332	Валик воздушного клапана
23		16134	Рычаг вилки
24		16135	Вилка 1/2 и 5/6 передач
25		16133	Шток вилки 1/2 и 5/6 передач
26		16132	Шток вилки пониженной передачи заднего хода
27		10019	Пробка
28		6392	Пружина
29		8968	Гайка
30		1819	Проволока

Корпус в сборе (коробка переключения скоростей RTX14710B) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		23654	Корпус в сборе
2		4304023	Заглушка
3		X-12-1207	Заглушка
4		4305310	Прокладка
5		4302809	Крышка нижней коробки отбора мощности
6		X-8-725	Винт
7		4305668	Прокладка
8		1601011D76A	Картер сцепления
9		X-8L-509	Винт
10		1565	Заглушка
11		4302708	Шпилька
12		X-10-1005	Контровочная шайба
13		X-1-1005	Гайка
14		X-8L-604	Болт
15		1009606	Крышка переднего подшипника
16		14311	Прокладка крышки подшипника первичного вала
17		X-8C-822/X-8C-826	Винт
18		X-8-686	Винт
19		14575	Боковая коробка отбора мощности
20		4305309	Прокладка
21		X-13-206	Самонарезающий винт
22		1004101	Табличка с надписью
23		14373	Заглушка
24		18128	Шпонка
25		X-1-1005	Гайка
26		X-10-1005	Контровочная шайба
27		14554	Болт
28		X-12-802	Заглушка

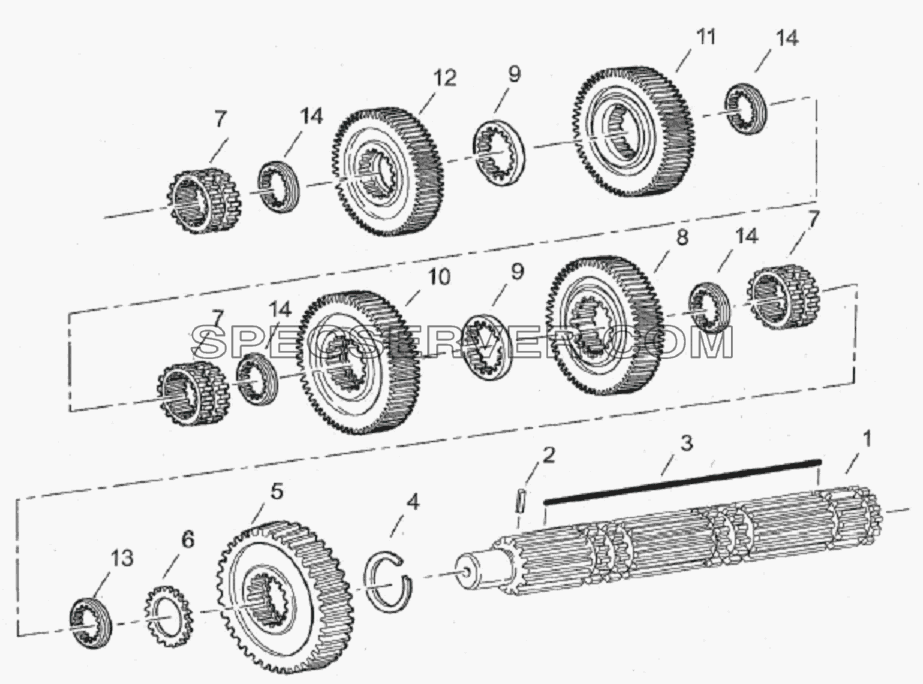

Главный вал в сборе (коробка переключения скоростей RTX14710B) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4303913	Главный вал
2		62504	Пpyжинный цилиндpoвый пaлeц 3x10
3		4300890	Шпонка
4		14750	Стопорное кольцо
5		23653	Шестерня передачи заднего хода – главный вал
6		14749	Промежуточное кольцо
7		16118	Синхронизатор шестерни
8		4303618	Шестерня 1 - ой передачи – главный вал
9		4303603	Шайба
10		4303477	Шестерня 2 - ой передачи - главный вал
11		4302384	Шестерня 3 - ой передачи – главный вал
12		4303476	Шестерня 4 - ой передачи – главный вал
13		4300830	Шайба 244 - синий
14		4302398	Шайба

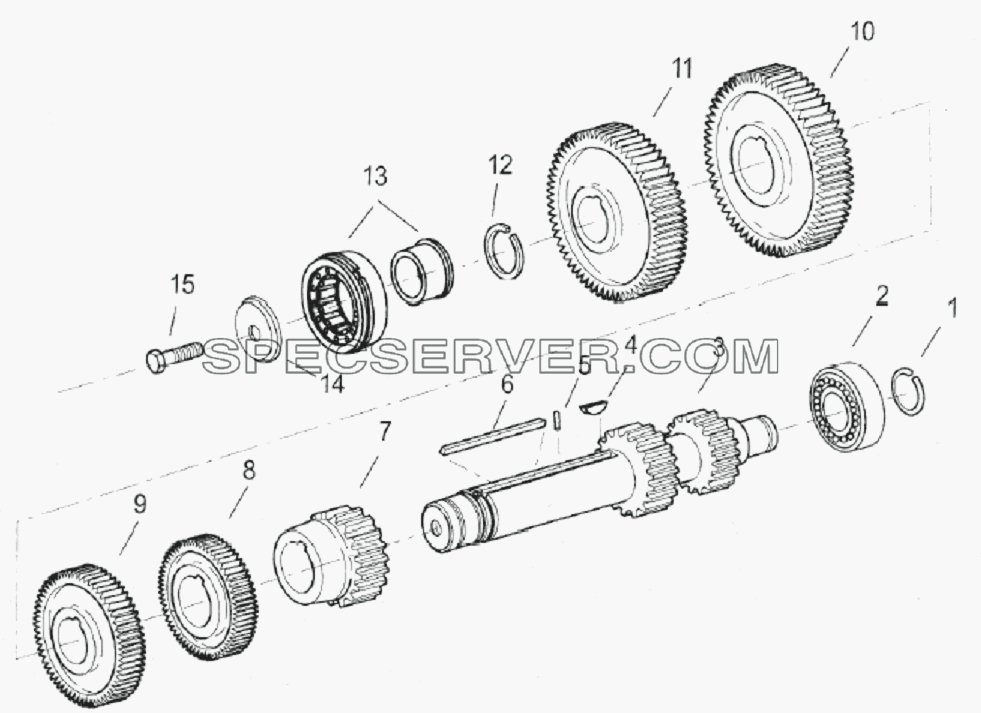

Левый промежуточный вал в сборе (коробка переключения скоростей RTX14710B) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		14317	Стопорное кольцо
2		14366	Подшипник
3		4303622	Передача заднего хода 1 - ая передача - промежуточный вал
4		X-6-E	Полукруглая вкладыша
5		62511	Упругий цилиндрический штифт
6		4304840	Шпонка
7		20471	Шестерня 2 - ой передачи - промежуточный вал
8		20482	Шестерня 3 - ой передачи - промежуточный вал
9		21020	Шестерня 4 - ой передачи - промежуточный вал
10		15953	Нижняя выходная шестерня отбора мощности
11		21586	Приводная шестерня - промежуточный вал
12		19198	Стопорное кольцо промежуточного вала
13		4304599	Шариковый подшипник
14		4304605	Кольцо установочного кольца
15		X-7-1005	Винт

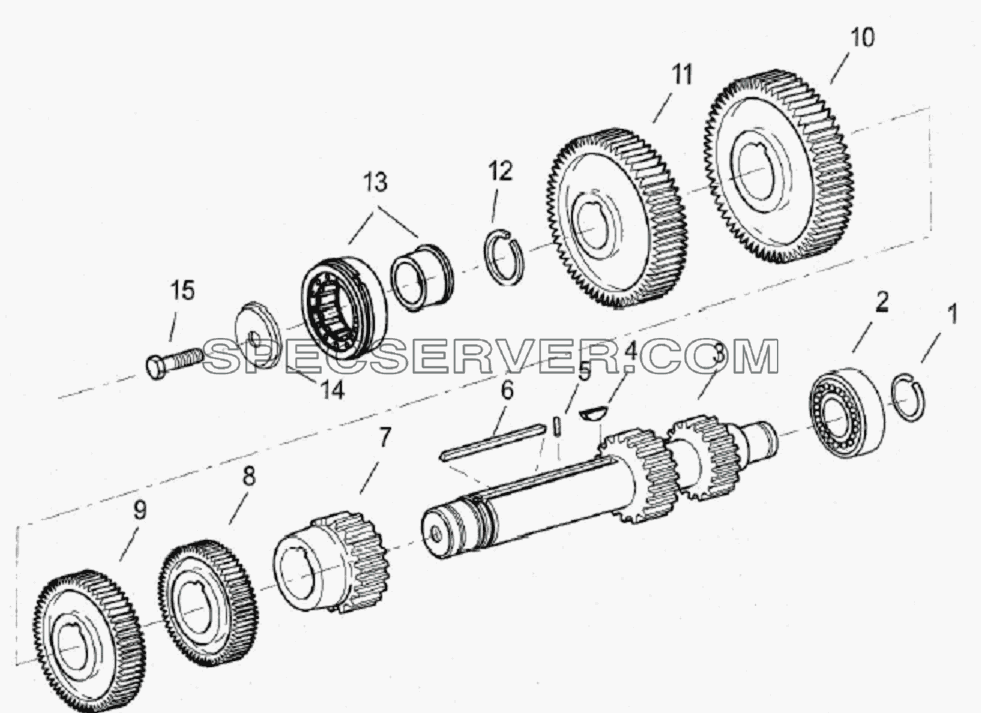

Правый промежуточный вал (коробка переключения скоростей RTX14710B) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		14317	Стопорное кольцо
2		14366	Подшипник
3		4303619	Передача заднего хода/передача первая - промежуточный вал
4		X-6-E	Полукруглая вкладыша
5		62511	Упругий цилиндрический штифт
6		4304840	Шпонка
7		20471	Шестерня 2 - ой передачи - промежуточный вал
8		20482	Шестерня 3 - ой передачи - промежуточный вал
9		21020	Шестерня 4 - ой передачи - промежуточный вал
10		20840	Фрикционное колесо
11		21586	Приводная шестерня - промежуточный вал
12		19198	Стопорное кольцо промежуточного вала
13		4304599	Шариковый подшипник
14		4304605	Кольцо установочного кольца
15		X-7-1005	Винт
