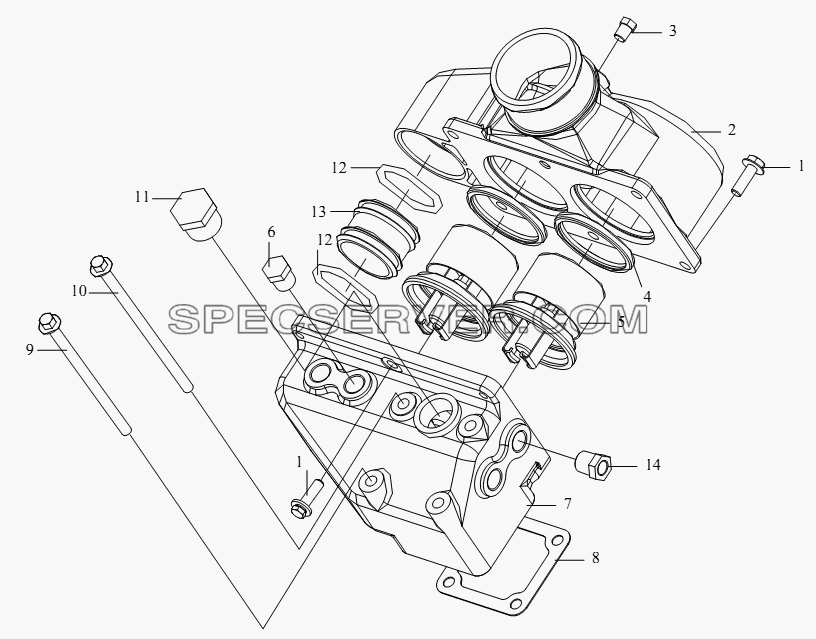

№		Номер детали	Наименование запчасти
1		CQ1460825	Болт
2		1306011-53D	Верхняя крышка терморегулятора
3		CQ61801	Заглушка с шестигранной головкой
4		1306045-53D	Гидравлический запор в сборе
5		1306010-53D	Терморегулятор в сборе
6		CQ61803	Заглушка с шестигранной головкой
7		1306021-53D	Нижняя крышка терморегулятора
8		1306014-53D	Прокладка впускной трубы терморегулятора
9		1306063-53D	Болт - для терморегулятора
10		1306062-53D	Болт - для терморегулятора
11		CQ61806	Заглушка с шестигранной головкой
12		GB3452.1-1992	O-oбpaзнoe peзинoвoe yплoтнитeльнoe koльцo 28x1.8
13		1306023-53D	Соединительная труба подцикла
14		1303074-76A	Соединение - выключатель отопления

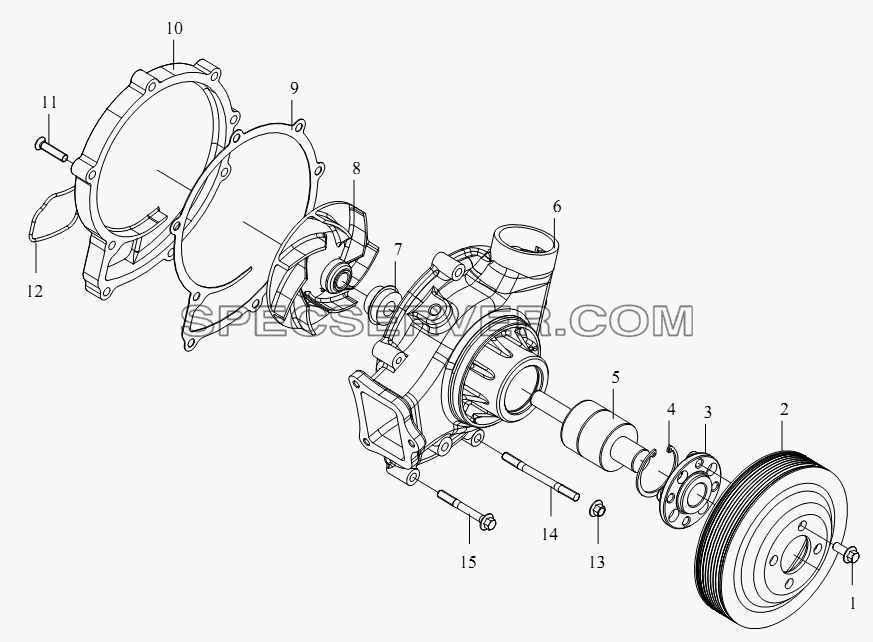

Водяной насос для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1841020	Болт
2		1307062-53D	Стойка - выпускная труба водяного фильтра
3		1307061-53D	Фланец шкива водяного насоса
4		Q43052	Пружинное стопорное кольцо для отверстий
5		1307015-29D	Двухлицевой подшипник
6		1307011-53D	Корпус водяного насоса
7		1307025-29D	Гидравлический запор
8		1307020-53D	Крыльчатка водяного насоса в сборе
9		1307014-53D	Прокладка водяного насоса
10		1307012-53D	Задняя крышка водяного насоса
11		Q2540835	Потайной винт с крестообразными шлицами
12		1307017-53D	Резиновое кольцо выпускного отверстия водяного насоса
13		Q32008	Гайка
14		1307019-53D	Шпилька
15		Q1820865	Болт

Радиатор, трубопровод, защитный кожух вентилятора для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1301010-76A	Радиатор в сборе
2		1309010-76A	Защитный кожух вентилятора в сборе
3		CQ67690B	Лирка червячного рукава типа В
4		1303011-76A	Впускная резиновая труба радиатора
5		1303062-76A	Впускная труба водяного насоса
6		CQ61804	Шестигранная коническая пробка
7		1307031-53D	Прокладка впускного отверстия водяного насоса
8		Q1840830	Болт
9		1303023-76A	Впускная резиновая труба водяного насоса
10		Q1841030	Болт
11		1303044-76A	Хомут
12		1303045-76A	Стойка выпускной стальной трубы радиатора в сборе
13		1303022-76A	Выпускная стальная труба радиатора
14		1303021-76A	Выпускная резиновая труба радиатора
15		Q1840816	Болт

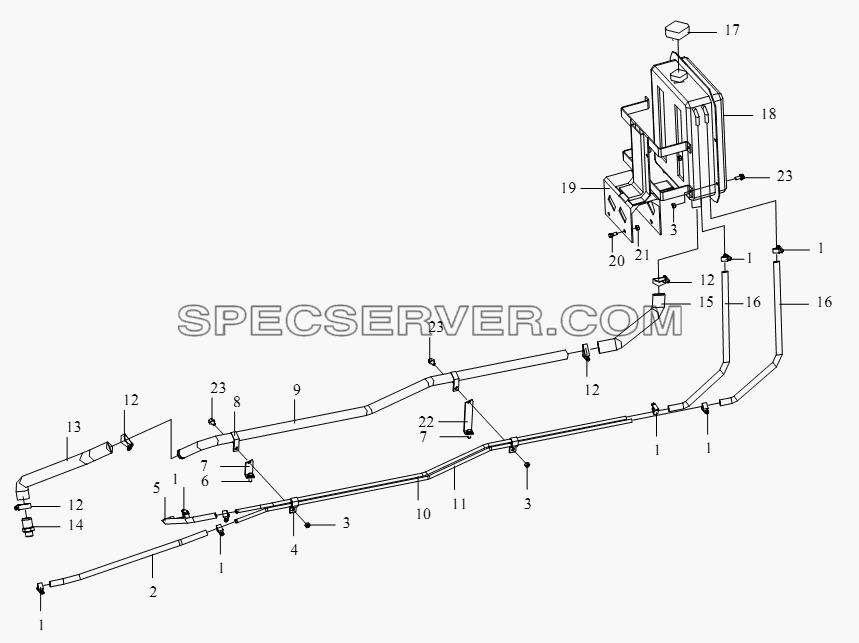

Расширитель, крышка заправочной горловины, стойка расширителя, трубопровод для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ67622B	Лирка червячного рукава типа В
2		1311061A377	Передняя резиновая труба для удаления воздуха радиатора
3		CQ34008	Гайка
4		1311060-8E	Хомутик для двойной трубы в сборе
5		1311063A377	Резиновая труба для удаления воздуха двигателя
6		CQ1460825	Болт
7		1311037-76A	Передняя стойка трубопровода расширителя
8		1311071-76A	Трубодержатель
9		1311031-76A	Обратный угольник
10		1311066-76A	Угольник для удаления воздуха двигателя
11		1311067-76A	Угольник для удаления воздуха радиатора
12		CQ67635B	Хомут
13		1311032A377	Передняя обратная резиновая труба
14		1311036-377	Соединение обратного угольника
15		1311033-76A	Задняя обратная резиновая труба
16		1311068-76A	Задняя резиновая труба для удаления воздуха
17		1304010-50A	Напорная крышка в сборе
18		1311020-76A	Расширитель в сборе
19		1311040-76A	Стойка расширителя в сборе
20		CQ1421020	Болт
21		CQ34010	Гайка
22		1311034-76A	Задняя стойка трубопровода расширителя
23		CQ1460820	Установочное место для болта

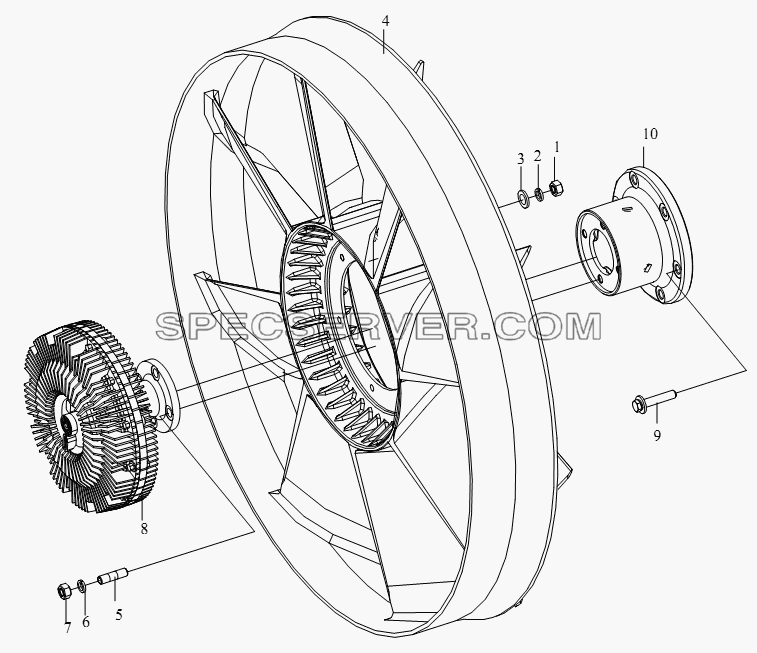

Вентилятор и муфта вентилятора для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ34008	Гайка
2		Q40308	Пружинная шайба
3		Q40108	Шайба
4		1308010-73A	Вентилятор в сборе
5		CQ1201025	Шпилька
6		Q40310	Пружинная шайба
7		CQ34010	Гайка
8		1313010-73A	Муфта вентилятора в сборе
9		CQ1461030	Болт
10		1313063-73A	Переходный фланец муфты вентилятора

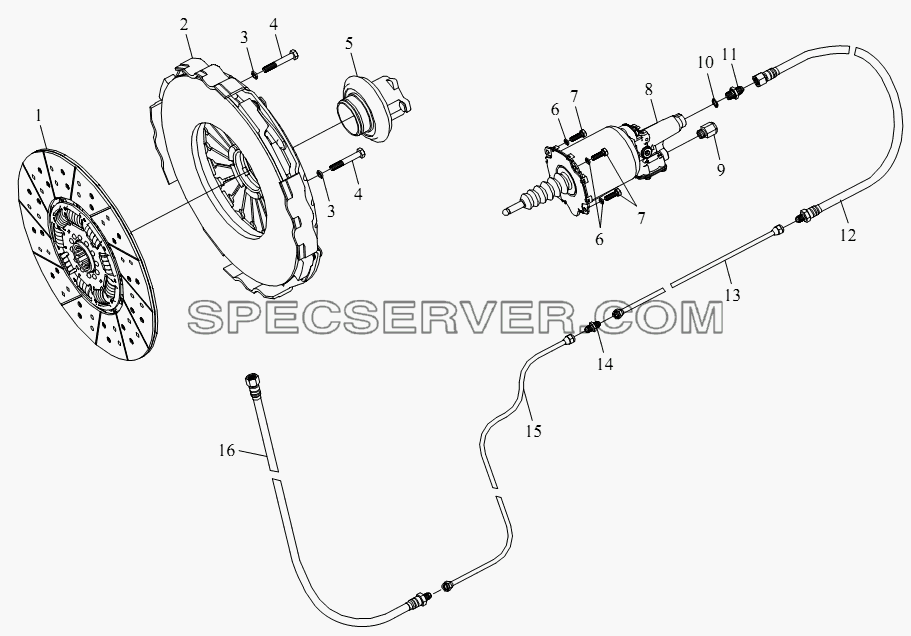

Сцепление (коробка передач ZF16S181) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		CQ1201065TS	Шпилька
-		CQ34010	Гайка
1		1601210-76A	Ведомый диск сцепления в сборе
2		1601310-76A	Кожух сцепления в сборе
3		Q40310	Пружинная шайба
4		CQ1501070T	Болт
5		1601430-76A	Выжимной подшипник сцепления в сборе
6		Q40308	Пружинная шайба
7		CQ1500825	Болт
8		1602300-76A	Сервопривод сцепления в сборе
9		3533055-55A	Прямой штуцер в сборе – двухканальный клапан
10		1602242A70A	Уплотнительное кольцо
11		1602241A70A	Соединение масляной трубы
12		1602235A70A	Задний рукав в сборе
13		1602225-76A	Задняя масляная труба в сборе - сцепление
14		CQ65508	Прямой штуцер - вальцовочное соединение
15		1602210-76A	Передняя масляная труба в сборе - сцепление
16		1602215A70A	Передний рукав в сборе
