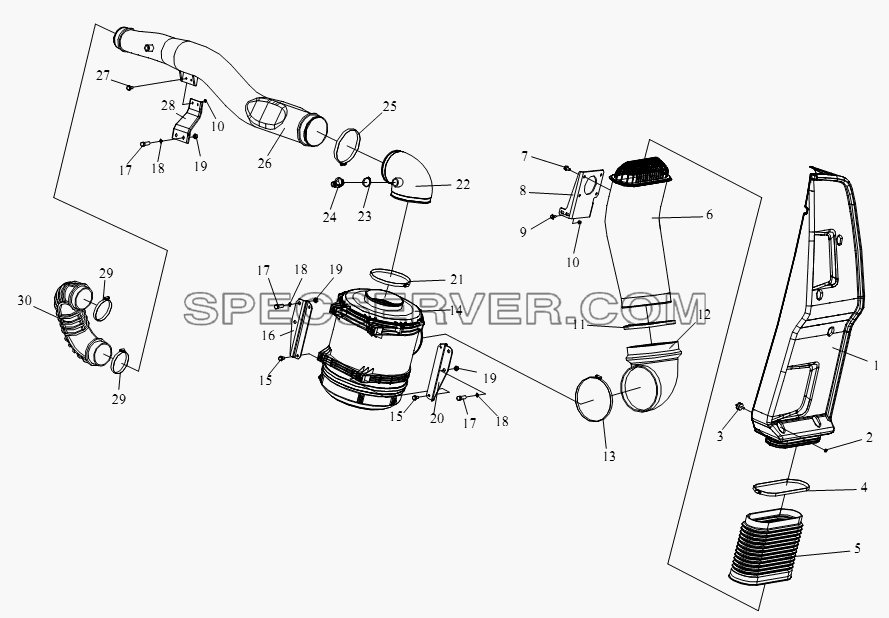

№		Номер детали	Наименование запчасти
-		1109060-50A	Безопасный фильтроэлемент в сборе
-		1109070-50A	Главный сердечник фильтра в сборе
-		1109251-50A	Соединительное основание – воздушный фильтр
-		1109253-50A	Уплотнительная пластина
-		1109261-50A	Соединительный рукав – воздушный фильтр
-		1109263-50A	Нижняя торцевая крышка
-		1109264-50A	Упорная пластина
-		1109291-50A	Соединительная резиновая трубка для слива воды – вход воздушного фильтра
-		1109293-50A	Выпускной мешок
1		1109230-50A	Воздухозаборник в сборе
2		CQ32606	Гайка
3		1109220-50A	Стойка амортизатора в сборе - воздухозаборника
4		1109210-50A	Лирка червячного рукава в сборе
5		1109260-50A	Соединительный рукав в сборе - воздушный фильтр
6		1109250-50A	Соединительное основание в сборе - воздушный фильтр
7		CQ1461020	Болт
8		1109311-50A	Стойка соединительной трубы
9		CQ1460825	Болт
10		CQ34008	Гайка
11		CQ676250B	Лирка червячного рукава типа В
12		1109290-50A	Водовыпускная резиновая труба в сборе - вход воздушного фильтра
13		CQ676220B	Хомут
14		1109010-50A	Воздушный фильтр в сборе
15		CQ1461030	Болт
16		1109372-50A	Правая стойка воздушного фильтра
17		CQ1501440	Шестигранный болт
18		Q40314	Пружинная шайба
19		CQ34014	Гайка
20		1109371-50A	Левая стойка воздушного фильтра
21		CQ676200B	Хомут
22		1109352A56A	Впускная резиновая труба – выход воздушного фильтра
23		CQ67650B	Хомут
24		1109090-56A	Прибор предупреждения забивания воздушного фильтра
25		CQ676170B	Хомут шланга
26		1109356A76A	Соединительная труба
27		CQ1460830	Болт
28		1109366A76A	Стойка соединительной трубы
29		CQ676120B	Хомут
30		1109351-76A	Соединительная резиновая труба - двигатель

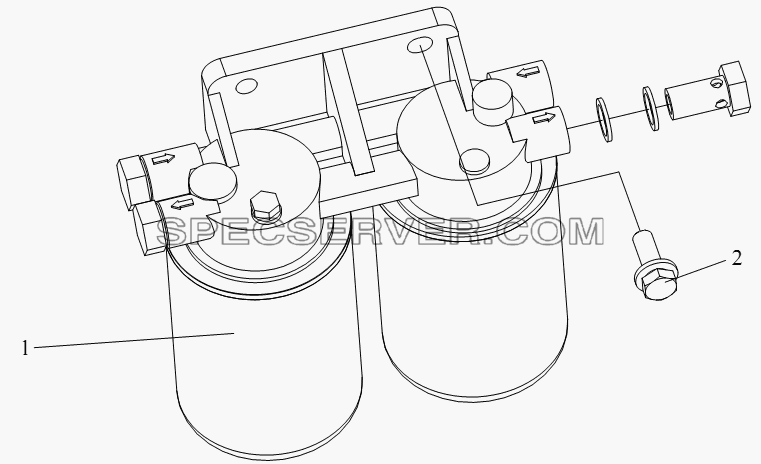

Топливный фильтр тонкой очистки для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1117020-53D	Кронштейн фильтра
-		1117038-60D	Пустотелый болт
-		1117050-73D	Фильтроэлемент дизельного фильтра в сборе
-		CQ72316T5	Уплотнительное кольцо
1		1117010-73D	Топливный фильтр тонкой очистки в сборе
2		CQ1461030	Болт

Промежуточный охладитель, трубопровод, подвеска, заборная сетка для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1119010-76A	Промежуточный охладитель в сборе
2		CQ676120B	Хомут
3		1119050-377	Соединение с помощью сильфона в сборе
4		1119033-76A	Промежуточная впускная труба промежуточного охладителя
5		1119053-76A	Соединительная труба
6		1119031-76A	Выпускная труба турбонагнетателя
7		1119038-76A	О - образное уплотнительное кольцо
8		1119105A377	Фланцевый сраститель
9		1119064-377	Прокладка впускной трубы
10		1119062A76A	Впускная труба двигателя
11		1119091-76A	Лево - верхняя стойка промежуточного охладителя
12		1119092-76A	Право - верхняя стойка промежуточного охладителя
13		CQ1461020	Болт
14		CQ32610	Шестигранная гайка
15		Q1840855	Шестигранный фланцевый болт
16		CQ1461025	Болт
17		1302030-76A	Блок - подушка подвески радиатора в сборе
18		Q1841225	Бoлт M12x25
19		Q1841025	Болт
20		1119097-76A	Лево - средняя стойка промежуточного охладителя
21		1119098-76A	Лево - средняя стойка промежуточного охладителя
22		1119093-76A	Лево - нижняя стойка промежуточного охладителя
23		1119094-76A	Право - нижняя стойка промежуточного охладителя
24		CQ34010	Гайка
25		Q1840612	Фланцевый шестигранный болт
26		CQ34006	Шестигранная гайка
27		Q1840816	Болт
28		CQ34008	Гайка
29		1310050-76A	Заборная сетка в сборе
30		CQ1461055	Комбинированный болт

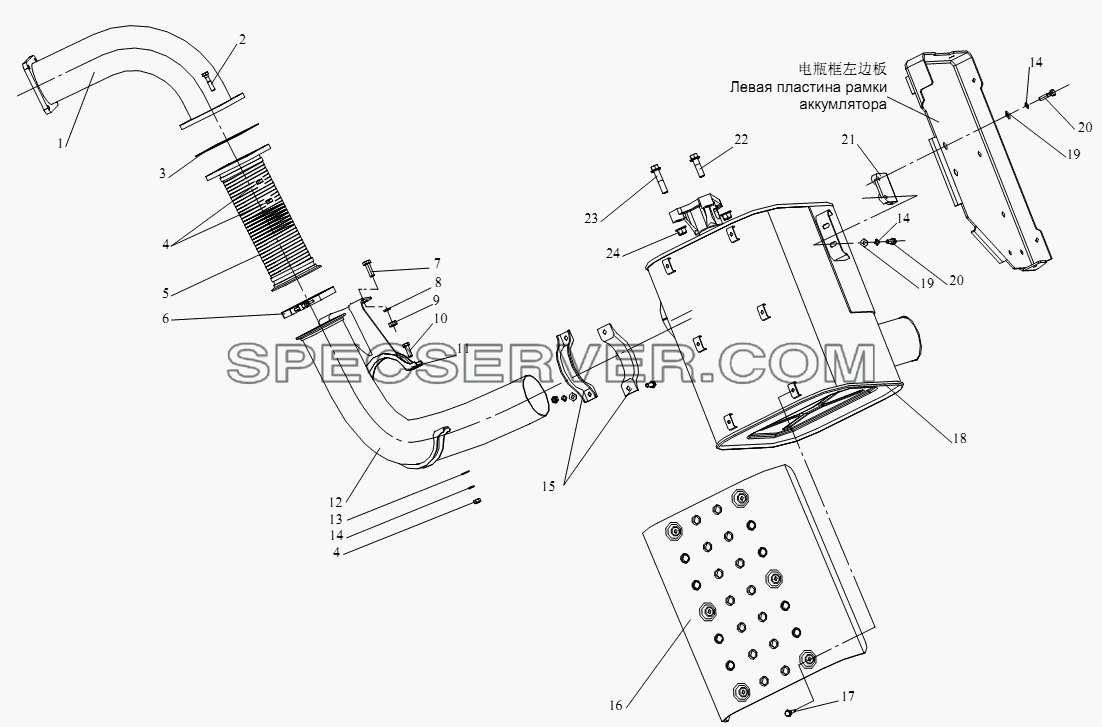

Выпускная система для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1203010-76A	Передняя секция впускного трубопровода в сборе – глушитель
2		CQ1501045	Болт
3		1203025A263	Прокладка уплотнительная
4		CQ34010	Гайка
5		1203040A263	Шарнир расширения и сокращения в сборе
6		1203075-55A	Зажимное кольцо в сборе
7		CQ1501445	Болт
8		Q40314	Пружинная шайба
9		CQ34014	Гайка
10		CQ1501030	Болт
11		1203045-55A	Стойка впускного трубопровода в сборе
12		1203015-76A	Задняя секция впускного трубопровода в сборе – глушитель
13		Q40110	Шайба
14		Q40310	Пружинная шайба
15		1203043-367	Хомут впускного трубопровода
16		1204038-55A	Верхний теплоизоляционный кожух - глушитель
17		CQ1460820	Установочное место для болта
18		1201010-55A	Глушитель в сборе - с монтажным кронштейном Впускной и выпускной топливопровод
19		Q40210	Шайба
20		CQ1501035	Болт
21		1203059-55A	Стойка рамки аккумулятора
22		Q1841465	Шестигранный фланцевый болт
23		Q1841475	Шестигранный фланцевый болт
24		CQ32614	Гайка

Сливной кран для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1305031-53D	Стойка рукоятки - сливной кран
2		Q5002016	Шплинт
3		1305010-53D	Сливной кран в сборе

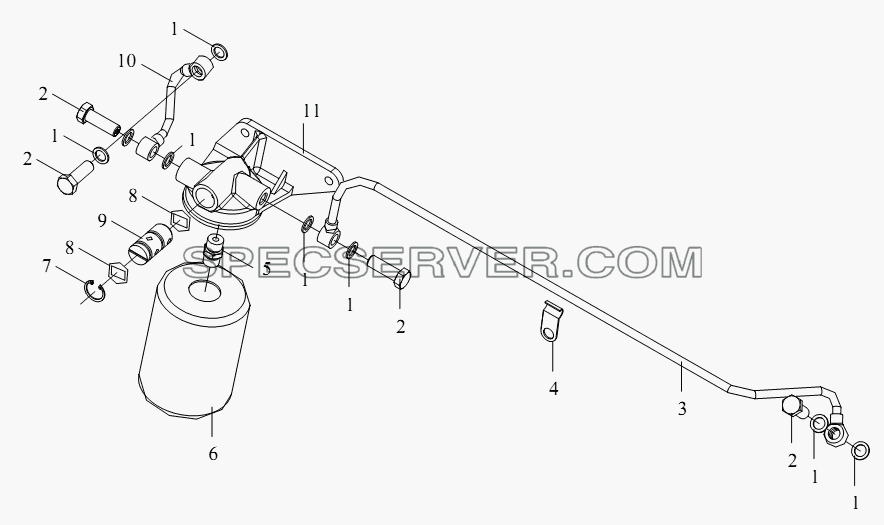

Водяной фильтр, трубопровод для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q/WC3403-1994	Медная прокладка
2		Q/WC3404-1994	Болт
3		1307060-53D	Выпускная труба водяного фильтра в сборе
4		Cтoйka	Стойка
5		1307092-53D	Соединение - водяной фильтр
6		1307080-53DM	Водяной фильтр
7		Q43022	Болт
8		GB3452-1992	O - koльцo 17x2.65
9		1307091-53D	Золотник открывания водяного фильтра
10		1307050-53D	Впускная труба водяного фильтра в сборе
11		1307093-29D	Гнездо водяного фильтра
