№		Номер детали	Наименование запчасти
1		3103011-A4S	Ступица переднего колеса
2		3103020-A1S	Подшипник ступицы переднего колеса в сборе
3		3103051-A4S	Цилиндрический болт-ступица переднего колеса
4		3103070-A0S	Гайка колеса в сборе
5		Q1851690T	Шестигранный фланцевый болт
6		CQ35348	Шестигранная плоская гайка
7		3001051-A1S	Контрпластина-поворотная цапфа
8		3001052-A1S	Шайба
9		3501871-A4S	Передний тормозной диск
10		3550371AA1S	Зубчатое кольцо-антиблокирующее устройство переднего тормоза
11		3102010-1H	Крышка колеса в сборе

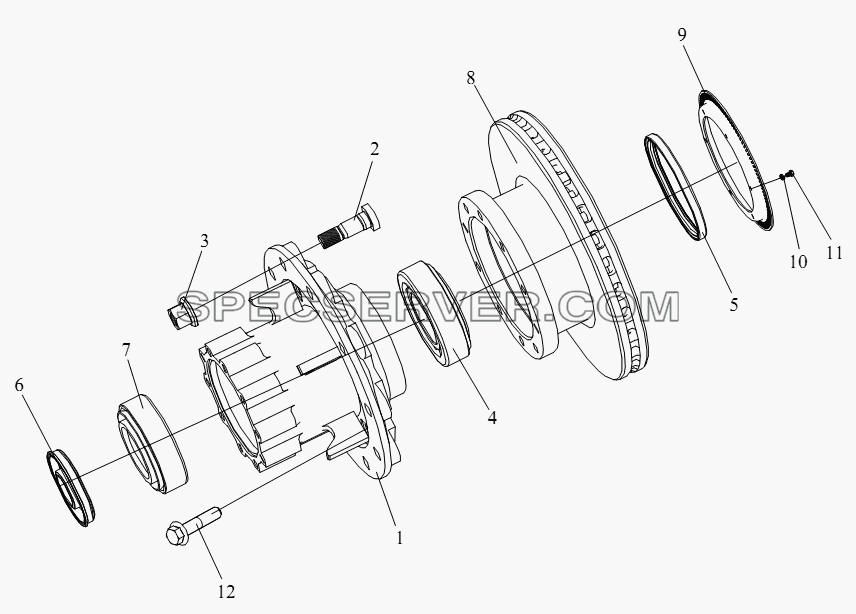

Ступица заднего колеса и тормозной барабан для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3104011-A4A	Ступица заднего колеса
2		3104051AA1S	Цилиндрический болт-ступица заднего колеса
3		3103070-A0S	Гайка колеса в сборе
4		2403065-A0R	Подшипник дифференциала
5		3104045-A0R	Сальник в сборе-ступица заднего колеса
6		3104055-A0R	Наружный сальник в сборе-подшипник ступицы
7		3104020-A0R	Наружный подшипник в сборе-задняя ступица
8		3502871-A4A	Задний тормозной диск
9		3550371-A4A	Зубчатое кольцо-антиблокирующее устройство заднего тормоза
10		Q40306	Пружинная шайба
11		CQ1500620	Шестигранный болт
12		Q1851655T	Болт

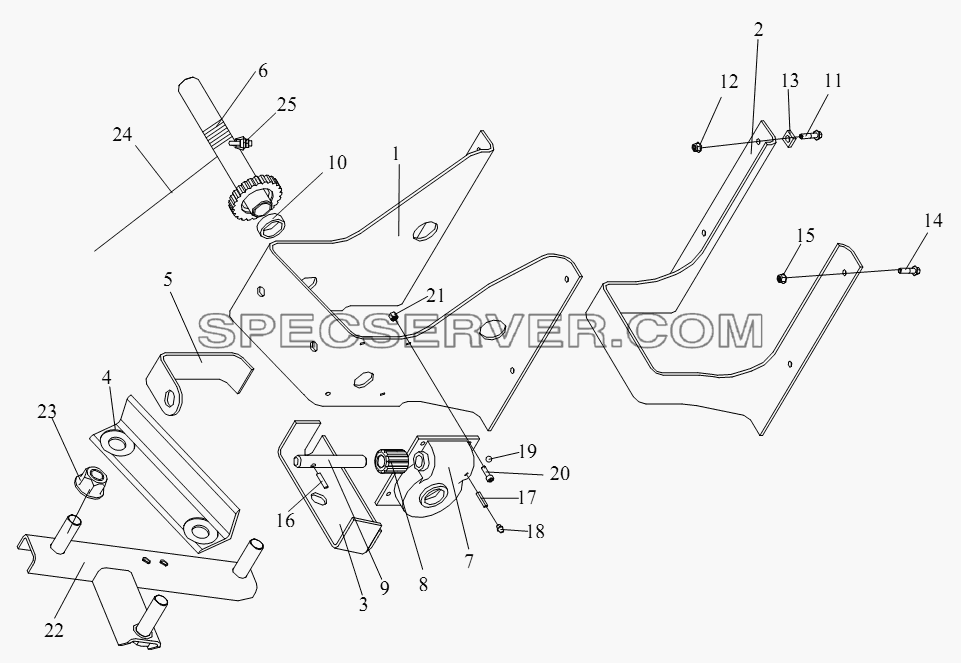

Подъемник запасного колеса для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3105010-55A	Подъемник запасного колеса в сборе
1		3105031-55A	Соединительная стойка - стойка в сборе
2		3105032-55A	Усиленная планка - стойка в сборе
3		3105033-55A	Внутренняя соединительная планка - стойка в сборе
4		3105034-55A	Внешняя соединительная планка - стойка в сборе
5		3105036-55A	Стойка рокера - стойка в сборе
6		3105020-55A	Червячное колесо и червячный вал в сборе
7		3105018-318	Корпус-подъемник запасного колеса
8		3105017-318	Червячное колесо
9		3105016-318	Ось червяка
10		3105023-318	Втулка оси червяка
11		Q1841460T	Болт
12		CQ32614	Гайка
13		3513823-55A	Подкладка-ресивер и стойка аккумулятора
14		Q1841455T	Болт
15		CQ32614	Гайка
16		Q5220830	Цилиндрический штифт
17		Q5220624	Цилиндрический штифт
18		Q70308	Масленка
19		Q966905	Стальной шар
20		CQ2180620	Внутренний цилиндрический винт
21		Q32806	Шестигранная замочная гайка 1-образной неметаллической вставной детали
22		3105025-55A	Кронштейн в сборе - подъемник запасного колеса
23		3103070-4E	Узел гайки крепления колеса и шайбы
24		3105024-318	Стальной трос
25		T68806	Зажим стального троса

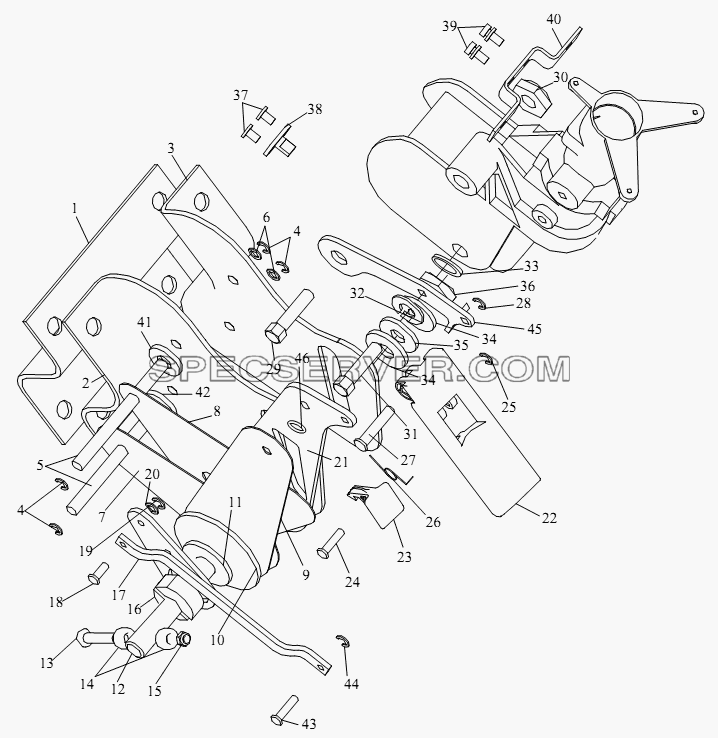

Стойка рулевой колонки для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3403010A50A	Стойка рулевой колонки и шарнир в сборе
-		3403023-50A	Пробка - ограничитель
-		3403103-50A	Прокладка А
-		3403123-50A	Кулачок - качалка в сборе
-		3403143-50A	Подкладка стойки рулевой колонки
-		Q40106	Шайба
1		3403145-50A	Стойка рулевой колонки в сборе
2		3403144-50A	Левая стойка рулевой колонки
3		3403142-50A	Правая стойка рулевой колонки
4		Q43690	Стопорное кольцо
5		3403151-50A	Главный вал
6		Q40110	Шайба
7		3403137-50A	Фрикцион А
8		3403138-50A	Фрикцион В
9		3403139-50A	Фрикцион С
10		3403131-50A	Подкладка
11		3403135-50A	Упорный подшипник в сборе
12		3403121-50A	Валик болта
13		3403101-50A	Валик
14		3403133-50A	Втулка
15		Q32806	Шестигранная замочная гайка 1-образной неметаллической вставной детали
16		3403122-50A	Качалка - качалка в сборе
16		3403125-50A	Качалка в сборе
17		3403119-50A	Шток - замковая рукоятка
18		3403136-50A	Палец
19		Q43640	Стопорное кольцо
20		Q40106	Шайба
21		3403118-50A	Контрольная панель
22		3403114-50A	Рукоятка - рукоятка управления в сборе
23		3403116-50A	Схват - рукоятка управления в сборе
24		3403117-50A	Бурсок - рукоятка управления в сборе
25		Q43630	Стопорное кольцо
26		3403112-50A	Пружина - рукоятка управления в сборе
27		3403126-50A	Бурсок
28		Q43660	Стопорное кольцо
29		Q1841455	Шестигранный фланцевый болт
30		CQ32614	Гайка
31		CQ1500845	Болт
32		Q40308	Пружинная шайба
33		3403161-50A	Муфта включения
34		Q40214	Шайба
35		CQ41914	Коническая пружинная шайба
36		Q32914	Гайка
37		CQ1500610	Болт
38		3403108-50A	Замок - задвижка
39		CQ1460612	Комбинированный болт
40		3403106-50A	Стойка - защитный чехол рулевой колонки
41		3403153-50A	Прокладка А
42		3403154-50A	Прокладка В
43		3403127-50A	Бурсок В
44		Q43640	Стопорное кольцо
45		3403111-50A	Стойка
46		3403104-50A	Прокладка В

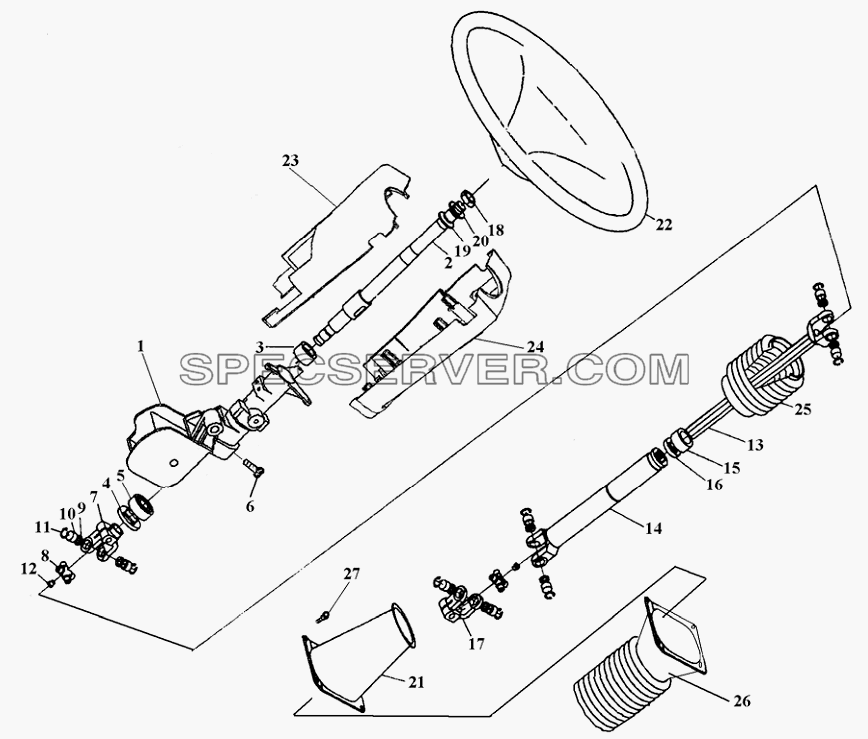

Штурвал и поворотный привод для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3403063-50A	Хомут
-		3403166-50A	Застежка - втулка рулевой передней колонки
-		3404010A50A	Поворотный валик и трансмиссия в сборе
-		3404021-15	Втулка рулевой оси
-		3404027-15	Кожух
-		3404028-15	Наружное кольцо
-		3404029-15	Ролик и держатель
-		3404033-01	Болт
-		3404034-15	Вилка карданного соединения
-		3404037-50A	Колонка
-		3404038-15	Вилка карданного соединения
-		3404039-50A	Трансмиссия
-		3404049-15	Прокладка
-		3404054-15	Пробка
-		CQ1460612	Комбинированный болт
-		CQ2714225	Самонарезающий винт с крестообразными шлицами
-		CQ2714245	Самонарезающий винт с крестообразными шлицами
-		N015448	Пружинная гайка
-		Q40105	Шайба
1		3404027-50A	Труба рулевой колонки
2		3404020-50A	Верхний валик в сборе
2		3404026-50A	Верхний валик
3		3404025-15	Верхний подшипник рулевой оси
4		3404023-15	Гайка
5		6204-LS	Роликовый подшипник
6		CQ1500514	Болт
7		3404032-15	Карданное соединение
8		3404031-15	Крестовина
9		3404033-15	Сальник
10		3404040-15	Подшипник
11		3404041-15	Упорное кольцо
11		3404042-15	Упорное кольцо
11		3404043-15	Упорное кольцо
11		3404044-15	Упорное кольцо
12		3404022-15	Заглушка
13		3404030-50A	Трансмиссия и кардан в сборе
14		3404035-50A	Муфта и вилка кардана в сборе
14		3404036-15	Муфта
15		3404046-15	Кожух пыльника
16		3404047-15	Пыльник
17		3404048A50A	Вилка кардана
18		CQ35120	Гайка
19		Q40120	Плоская шайба
20		Q40320	Пружинная шайба
21		3403051-50A	Нижняя втулка рулевой колонки
22		3402010-50A	Штурвал и кнопка в сборе
23		3403061-50A	Втулка передней колонки
24		3403062-50A	Втулка задней рулевой колонки
25		3403049-50A	Пылезащитный кожух
26		3403067-50A	Пылезащитный кожух
27		CQ1460625	Болт

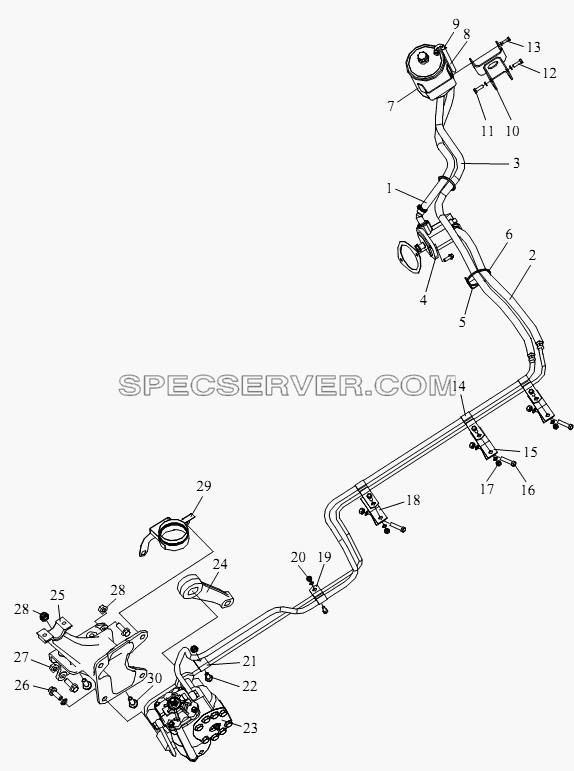

Силовая рулевая магистраль для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3403071-50A	Стойка
-		3403072-50A	Крепежная втулка
-		3406021-91	Пустотелый болт
-		3406021-91	Пустотелый болт
-		3406111-76A	Стойка
-		3406112-76A	Стойка
-		3406321A8E	Комбинированная уплотнительная шайба
-		3406321A8E	Комбинированная уплотнительная шайба
-		3407024-76A	Уплотнительная прокладка - силового поворотного маслонасоса
-		3408016-76A	Задний кронштейн - силовой поворотный масляный бак
-		3408017-76A	Передний кронштейн - силовой поворотный масляный бак
-		CQ32612	Гайка
-		CQ32616	Гайка
-		CQ32616	Гайка
-		CQ32616	Гайка
-		CQ34010	Гайка
-		CQ34014	Гайка
-		CQ34014	Гайка
-		CQ67527	Лирка червячного гибкого рукава
-		CQ67527	Лирка червячного гибкого рукава
-		Q1841030	Болт
-		Q36410	Квадратная сварочная гайка
-		Q40308	Пружинная шайба
-		Q40310	Пружинная шайба
-		Q40310	Пружинная шайба
-		Q40310	Пружинная шайба
-		Q40314	Пружинная шайба
-		Q40314	Пружинная шайба
-		Q40320	Пружинная шайба
1		3406011-76A	Маслопровод
2		3406030-76A	Труба высокого давления в сборе
3		3406440-76A	Обратный топливопровод в сборе
4		3407020-76A	Масляный насос силового поворота в сборе
5		3406112-375	Стойка трубного пучка
6		T67420376	Пластмассовая петля
7		3408010A50A	Силовой поворотный масляный бак
8		3408011A50A	Сапун - силовой поворотный масляный бак
9		Q67310	Упругий хомут
10		3408015-76A	Кронштейн в сборе - силовой поворотный масляный бак
11		CQ1501025	Болт
12		CQ1501030	Болт
13		CQ1500820	Болт
14		3406027-76A	Трубодержатель
15		3406120-76A	Стойка в сборе
16		CQ1501435	Шестигранный болт
17		CQ1501020	Шестигранный болт
18		3406115-76A	Стойка в сборе
19		3406036A50A	Трубодержатель
20		CQ1501435	Шестигранный болт
21		3406026-76A	Трубодержатель
22		Q1841245	Болт М12х45
23		3411010A50A	Силовой инфлектор в сборе
24		3003041-76A	Рулевая сошка
25		3403016-76A	Кронштейн инфлектора
26		CQ1512050T	Болт
27		Q1841655T	Болт
28		Q1841650T	Болт
29		3403070-50A	Стойка пылезащитного кожуха рулевой колонки
30		Q1841640T	Шестигранный фланцевый болт
