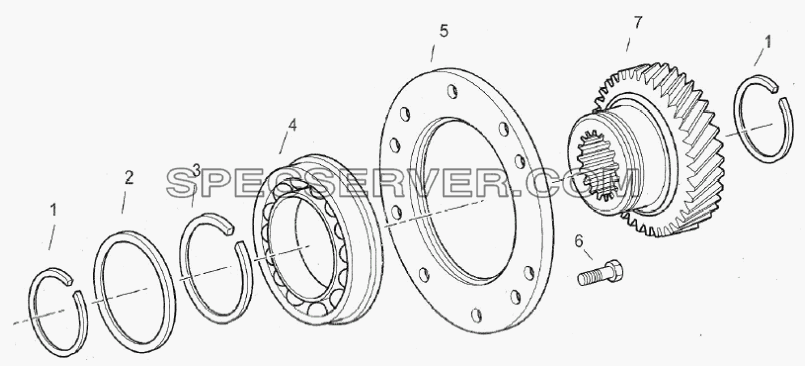

№		Номер детали	Наименование запчасти
1		16763	Стопорное кольцо
2		21320	Установочное кольцо запорного кольца пружины
3		16628	Стопорное кольцо
4		5566507	Подшипник
5		16138	Установочный лимб подшипника
6		X-8-645	Винт
7		23159	Приводная шестерня демультипликатора

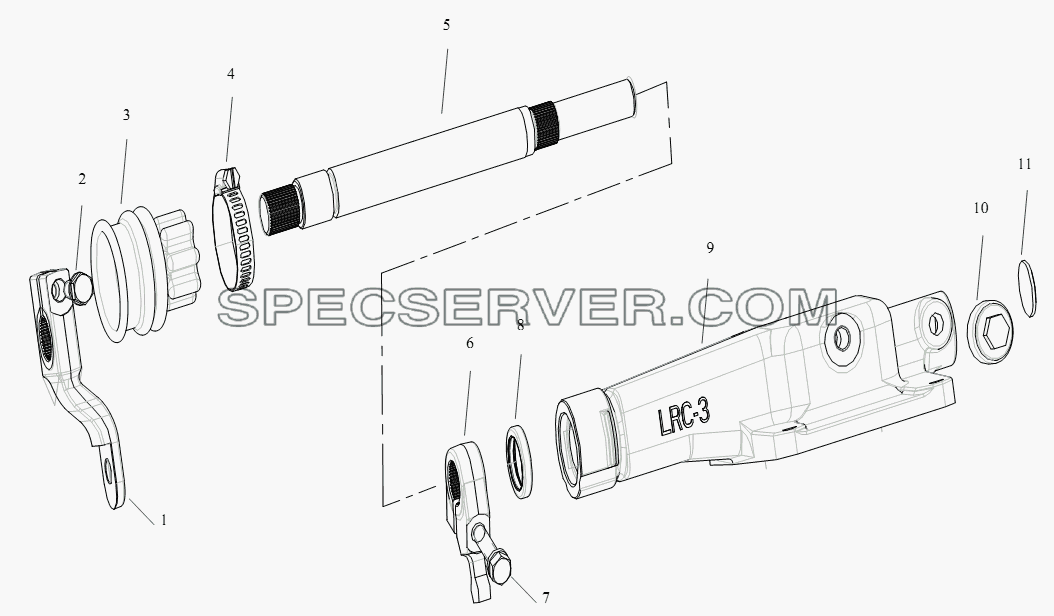

Механизм управления в сборе (коробка переключения скоростей RTX14710B) для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		E-1047-525	Качалка переключения передач
2		X-8L-602	Болт
3		18233	Кожаный кожух
4		13169	Хомут
5		1004180	Валик рычага переключения передач
6		20921	Поводок переключения передач
7		X-8L-609	Болт
8		20762	Сальник
9		20889	Корпус
10		4304602	Крышка сапуна
11		6716	Заглушка

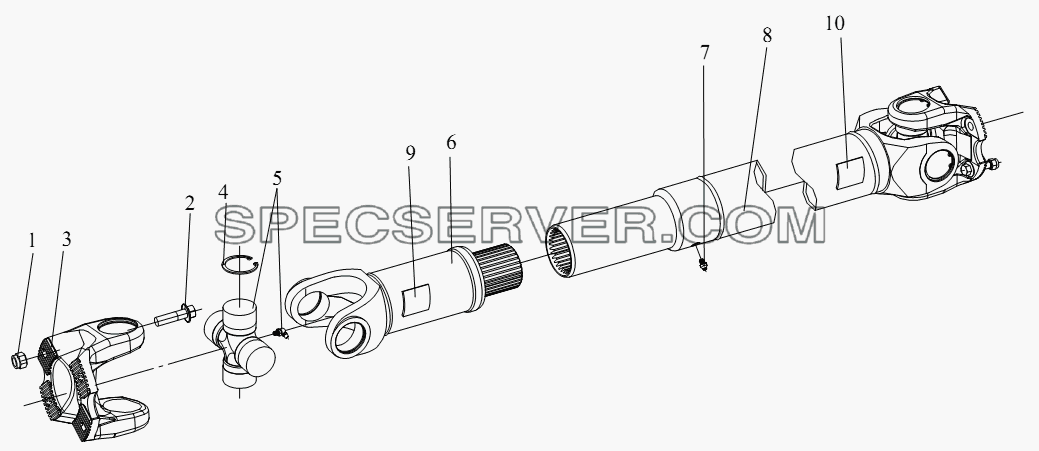

Трансмиссия заднего моста для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		2205010-431	Трансмиссия среднего моста и универсальный кардан в сборе
-		2205010-480	Трансмиссия среднего моста и универсальный кардан в сборе
-		2205050B377	Вилка шлицевого вала и универсальный кардан в сборе
-		2205060-431	Трансмиссия среднего моста и отдельный универсальный кардан в сборе
-		2205060-480	Трансмиссия среднего моста и отдельный универсальный кардан в сборе
1		Q32914	Гайка
2		Q1851450T	Болт
3		2205023B377	Вилка фланца
4		2205041B377	Защитное кольцо
4		2205042B377	Защитное кольцо
4		2205043B377	Защитное кольцо
4		2205044B377	Защитное кольцо
4		2205046B377	Защитное кольцо
4		2205047B377	Защитное кольцо
4		2205048B377	Защитное кольцо
5		2205030B377	Перекрестная ось и игольчатый подшипник в сборе
6		2205020B377	Вилка вала шлица в сборе
7		CQ70001	Масленка
8		2205015-431	Трубка трансмиссии среднего моста, сварочная вилка и шлицевая втулка
8		2205015-480	Трубка трансмиссии среднего моста, сварочная вилка и шлицевая втулка
9		2205071C6H	Балансировочная пластина
9		2205072C6H	Балансировочная пластина
9		2205073C6H	Балансировочная пластина
9		2205074C6H	Балансировочная пластина
9		2205076C6H	Балансировочная пластина
9		2205077C6H	Балансировочная пластина
9		2205078C6H	Балансировочная пластина
9		2205079C6H	Балансировочная пластина
10		2201071-50A	Прокладка сбалансирования
10		2201072-50A	Прокладка сбалансирования
10		2201073-50A	Прокладка сбалансирования
10		2201074-50A	Прокладка сбалансирования
10		2201076-50A	Прокладка сбалансирования
10		2201077-50A	Прокладка сбалансирования
10		2201078-50A	Прокладка сбалансирования
10		2201079-50A	Прокладка сбалансирования

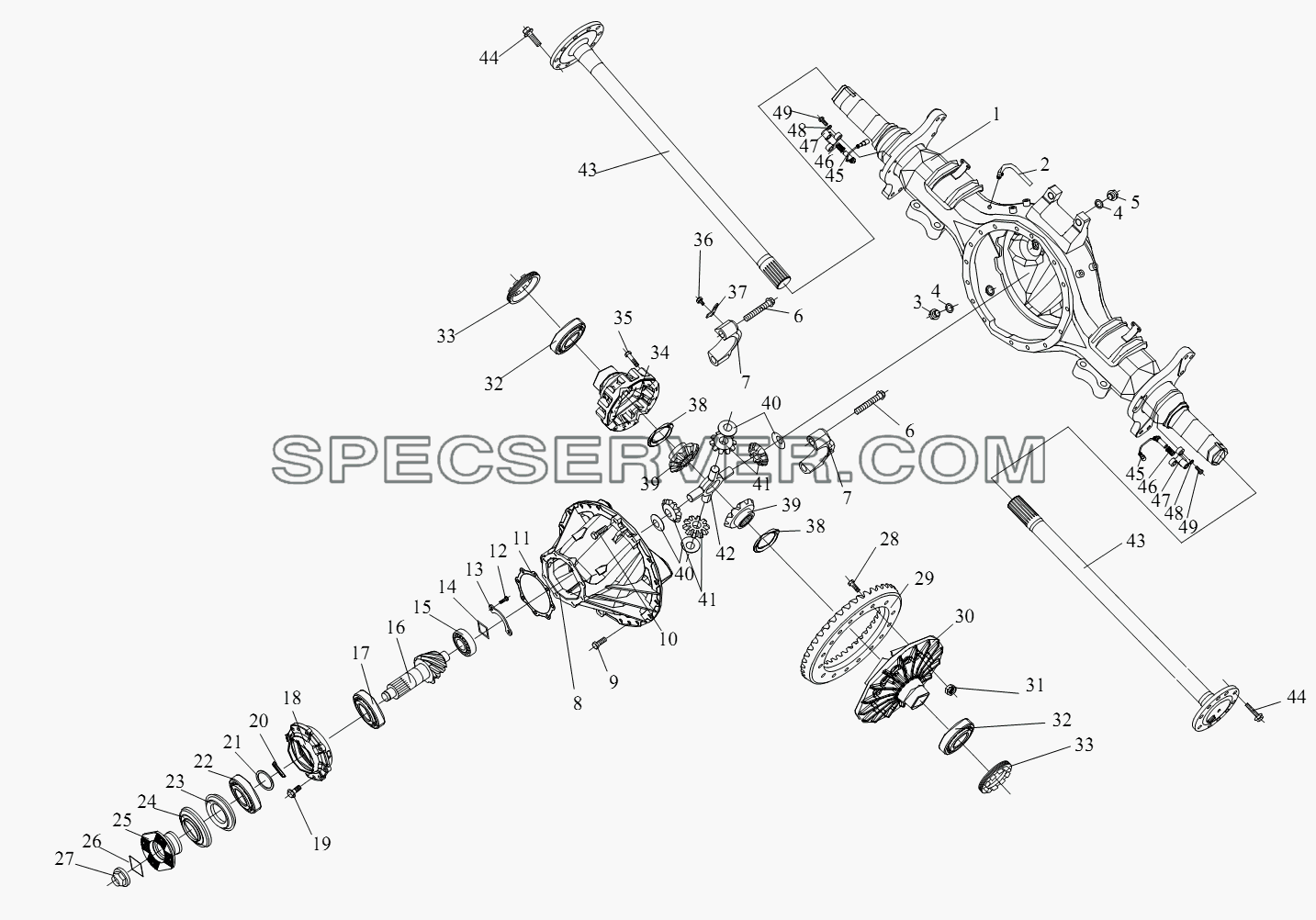

Задний мост для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		2400010-55A	Задний мост в сборе
-		2400010A55A	Задний мост в сборе
-		2402036D377	Ведущая коническая шестерня
-		2402037D377	Ведомая коническая шестерня
-		2403017B377	Левый картер дифференциала
1		2401010-A4A	Картер заднего моста в сборе
2		T905	Вентиляционная пробка
3		2401048-A0R	Сливная пробка
4		CQ72324T5	Уплотнительное кольцо
5		2401051-A0R	Заправочная пробка
6		2402087-A0R	Болт-крышка подшипника дифференциала
7		2402019-A4R	Крышка подшипника-подшипник дифференциала
8		2402018-A4R	Картер главного редуктора
9		2402016D1H	Болт
10		2402082-A4R	Болт-для крепления редуктора
11		2402116-A4R	Регулировочное прокладка 1-гнездо подшипника ведущей конической шестерни
11		2402117-A4R	Регулировочное прокладка 2-гнездо подшипника ведущей конической шестерни
11		2402118-A4R	Регулировочное прокладка 3-гнездо подшипника ведущей конической шестерни
11		2402119-A4R	Регулировочное прокладка 4-гнездо подшипника ведущей конической шестерни
12		CQ1511225	Шестигранный болт
13		2402093-A4R	Ограничительная скоба-направляющий подшипника ведущей конической шестерни
14		Q43140	Пружинное стопорное кольцо
15		2402060-A4R	Направляющий подшипник-ведущая коническая шестерня
16		2402036J377	Ведущая коническая шестерня
17		2402055-A4R	Внутренний подшипник-ведущая коническая шестерня
18		2402026-A4R	Гнездо подшипника-ведущая коническая шестерня
19		2402016-1H	Болт - крепление редуктора
20		2402106-A4R	Промежуточное тело-подшипник ведущей конической шестерни
21		2502111-A0T	Регулировочное кольцо - подшипник ведущей конической шестерни
22		2502050-A0T	Наружный подшипник - ведущая коническая шестерня
23		2402070-A4R	Сальник-ведущая коническая шестерня
24		2502047-A0T	Кожух для защиты от пыли - сальник ведущей конической шестерни
25		2402046-B09	Фланец - ведущая коническая шестерня
26		2402077-A0R	O-oбpaзнoe koльцo-флaнeц вeдyщeй koничeckoй шecтepни
27		2402049-A0R	Гайка - фланец ведущей конической шестерни
28		2402088-A4R	Болт-ведомая коническая шестерня
29		2402037J377	Ведомая коническая шестерня
30		2403017C377	Левый картер дифференциала
31		CQ33320	2-образная цельнометаллическая шестигранная контровочная гайка
32		2403065-A0R	Подшипник дифференциала
33		2403071-A4R	Регулировочное кольцо-подшипник дифференциала
34		2403018A377	Правый картер дифференциала
35		2403023-A0R	Болт-картер дифференциала
36		CQ1421020	Болт
37		2403072-A0R	Замковая пластина-регулировочное кольцо
38		2403053-A4R	Прокладка-шестерня полуоси
39		2403051-A4R	Шестерня полуоси
40		2403058-A4R	Прокладка-планетарная шестерня
41		2403056-A4R	Планетарная шестерня
42		2403061-A4R	Перекрестная ось
43		2403081-A4R	Полуось
44		2403086-A0R	Болт полуоси
45		3550360-6S	Датчик оборотов в сборе
46		3550361-6S	Втулка датчика
47		3550117-B0R	Стойка гнезда датчика
48		Q40310	Пружинная шайба
49		CQ1511035	Шестигранный направляющий болт

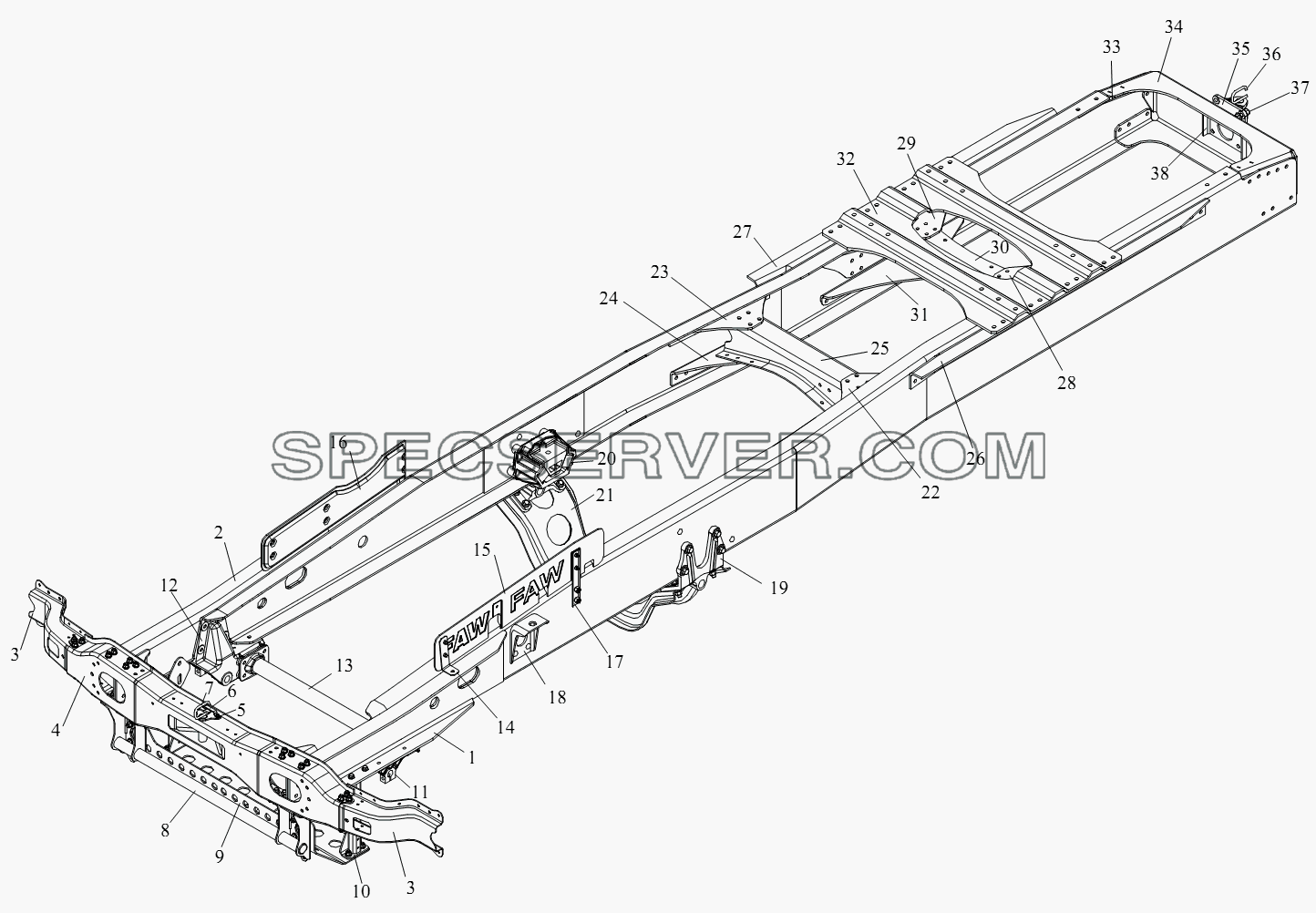

Рама для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

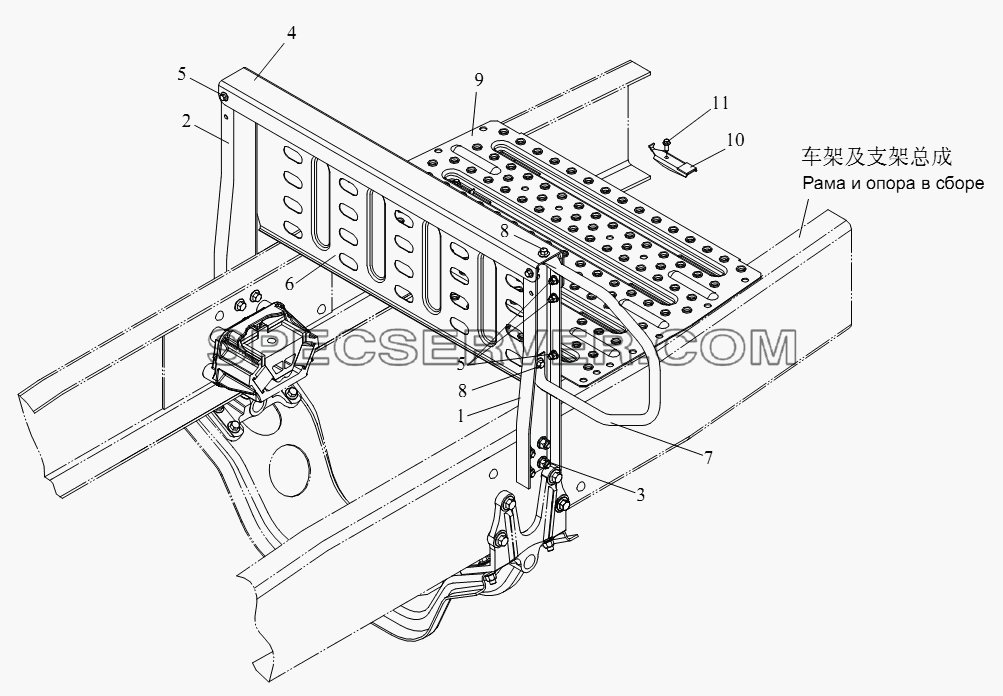

Вспомогательное устройство прицепа и рабочая площадка для СА-4180 (P66K22A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		2801093-50A	Усиленная планка - задняя поперечная балка передней рессоры
-		2801117-50A	Левая нижняя соединительная планка - третья поперечная балка
-		2801177-60A	Левая нижняя соединительная планка передней поперечной балки задней подвески
-		2801187-60A	Левая соединительная планка задней поперечной балки
-		2912516-240	Болт-для крепления задней стойки задней рессоры
-		CQ1500820	Болт
-		CQ1501230	Болт
-		CQ1501230T	Болт
-		CQ1501230T	Болт
-		CQ1501430	Шестигранный направляющий болт
-		CQ2180825	Внутренний цилиндрический винт
-		CQ32612	Гайка
-		CQ32612	Гайка
-		CQ32612	Гайка
-		CQ32612	Гайка
-		CQ32612	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32616	Гайка
-		CQ32616	Гайка
-		CQ34008	Гайка
-		CQ34012	Гайка
-		CQ34012	Гайка
-		CQ34012	Гайка
-		CQ34014	Гайка
-		CQ39712	ШЕСТИГРАННАЯ ФЛАНЦЕВАЯ ГАЙКА
-		CQ39712	ШЕСТИГРАННАЯ ФЛАНЦЕВАЯ ГАЙКА
-		CQ39714	Шестигранная фланцевая гайка
-		CQ39714	Шестигранная фланцевая гайка
-		CQ39714	Шестигранная фланцевая гайка
-		Q1841230T	Болт
-		Q1841230T	Болт
-		Q1841230T	Болт
-		Q1841235T	Болт
-		Q1841235T	Болт
-		Q1841235T	Болт
-		Q1841240T	Шестигранный фланцевый болт
-		Q1841440T	Шестигранный фланцевый болт
-		Q1841440T	Шестигранный фланцевый болт
-		Q1841440T	Шестигранный фланцевый болт
-		Q1841440T	Шестигранный фланцевый болт
-		Q1841440T	Шестигранный фланцевый болт
-		Q1841440T	Шестигранный фланцевый болт
-		Q1841440T	Шестигранный фланцевый болт
-		Q1841440T	Шестигранный фланцевый болт
-		Q1841445T	Болт
-		Q1841445T	Болт
-		Q1841645T	Шестигранный фланцевый болт
-		Q1851240T	Шестигранный фланцевый болт
-		Q1851240T	Шестигранный фланцевый болт
-		Q1851435TS	Шестигранный фланцевый болт
-		Q1851435TS	Шестигранный фланцевый болт
-		Q1851450T	Болт
-		Q1851450T	Болт
-		Q1851855TS	Шестигранный фланцевый болт
-		Q40108	Шайба
-		Q40212	Шайба
-		Q40212	Шайба
-		Q40308	Пружинная шайба
-		Q40308	Пружинная шайба
-		Q40312	Пружинная шайба
-		Q40312	Пружинная шайба
-		Q40312	Пружинная шайба
-		Q40314	Пружинная шайба
-		Q4501234	Заклепка с полукруглой головкой
-		Q4501234	Заклепка с полукруглой головкой
-		Q4501440	Заклепка с полукруглой головкой
1		2801025-58A	Левый лонжерон и удлиненная балка в сборе
2		2801030-58A	Правый лонжерон и удлиненная балка в сборе
3		2801076-50A	Наконечник передней поперечной балки
4		2801070-50A	Передняя поперечная балка и устройство буксировки в сборе
5		2806018-50A	Запорная планка - палец
6		2806019-50A	Ограничительная скоба - палец
7		2806020-50A	Палец в сборе
8		2801080-50A	Передняя усилительная балка в сборе
9		2802011-76A	Переднее ограждение
10		2802015-76A	Сварочная присоединительная стойка переднего ограждения в сборе
11		2902441-77C	Лево - передняя стойка - передняя рессора
12		2902442-77C	Правая передняя стойка - передняя рессора
13		2801090-76A	Сварочная поперечная балка передней рессоры в сборе
14		2802143-76A	Передняя стойка щитка двигателя
15		2802131-76A	Левый щиток двигателя
16		2802132-73A	Правый щиток двигателя
17		2802141-54A	Стойка щитка двигателя
18		2905441-50A	Верхняя стойка переднего амортизатора
19		2902450-77C	Стойка подъемного кольца передней рессоры в сборе
20		1001015-76A	Подушка задней подвески двигателя в сборе
21		2801092-50A	Задняя поперечная балка - передняя рессора
22		2801113-50A	Левая верхняя соединительная планка - третья поперечная балка
23		2801114-50A	Правая верхняя соединительная планка - третья поперечная балка
24

№		Номер детали	Наименование запчасти
-		CQ32610	Шестигранная гайка
-		CQ32612	Гайка
-		CQ32614	Гайка
1		2701025-76A	Сварочная левая стойка вспомогательного устройства прицепа в сборе
2		2701030-76A	Сварочная правая опора вспомогательного устройства прицепа в сборе
3		Q1841435T	Шестигранный фланцевый болт
4		2701026-76A	Поперечная балка вспомогательного устройства прицепа
5		Q1841025	Болт
6		2701016-76A	Щиток вспомогательного устройства прицепа
7		2701027-76A	Ручка вспомогательного устройства прицепа
8		Q1841225	Бoлт M12x25
9		2701010-52A	Плита рабочей площадка в сборе
10		2701030-52A	Соединительная планка рабочей площадки в сборе
11		Q1840820T	Шестигранный фланцевый болт
