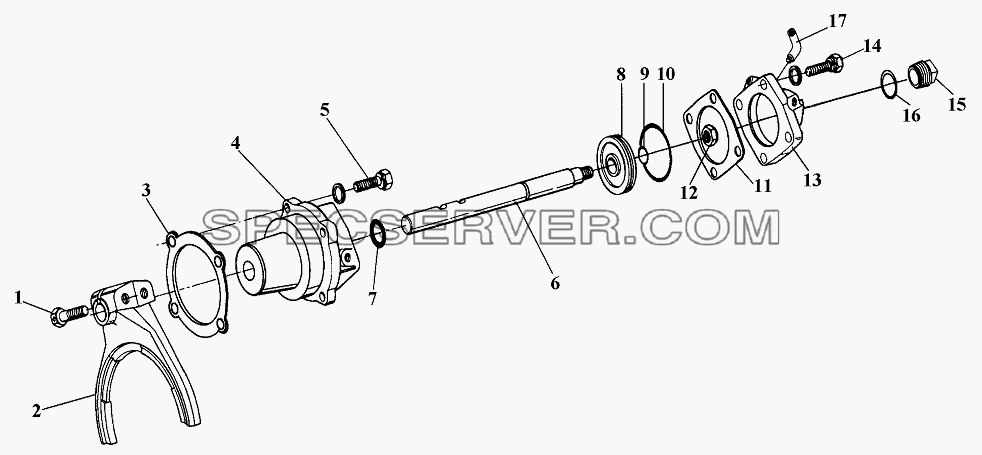

№		Номер детали	Наименование запчасти
1		GB25-76	Болт
2		16775	Вилка
3		14347	Прокладка
4		16778	Цилиндр
5		GB21-76	Болт
6		16993	Вал
7		14765	Резиновое уплотнительное кольцо круглого сечения
8		14341	Поршень
9		14345	Резиновое уплотнительное кольцо круглого сечения
10		14344	Резиновое уплотнительное кольцо круглого сечения
11		14349	Прокладка
12		GB890-80	Гайка
13		F99857	Крышка цилиндра
14		GB21-76	Болт
15		791.0071.0069	Включатель напряжения
16		X11511	Медная шайба
17		12880	Штуцер

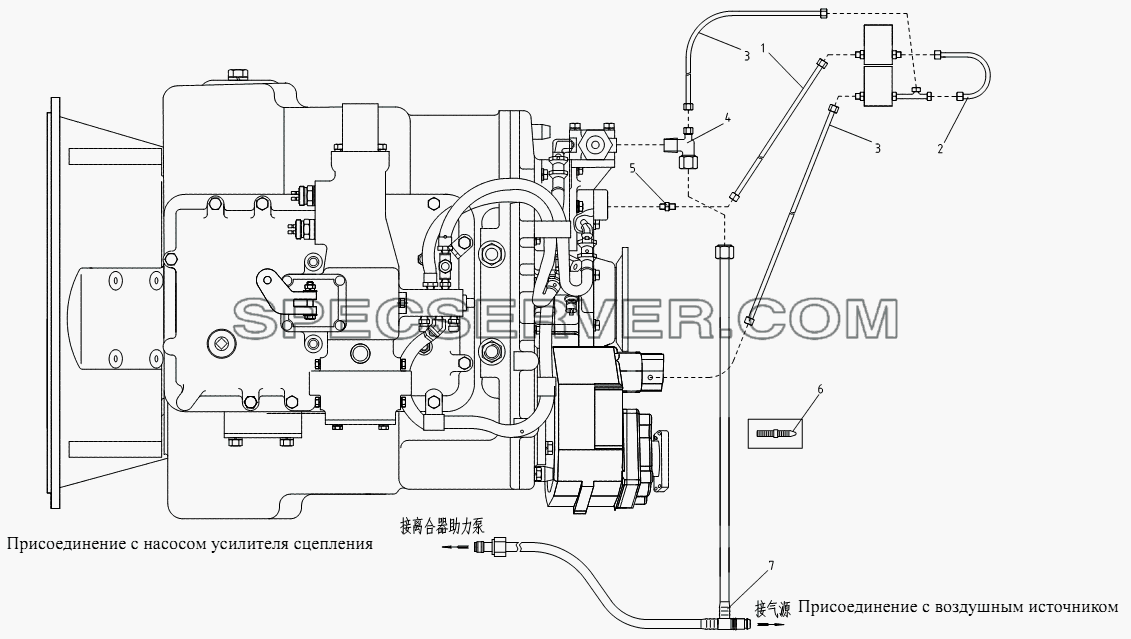

Управляющая магистраль КПП для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1703630-435	Пневмопровод входящего воздуха коробки передач
2		1703680A369	Boздyшный тpyбoпpoвoд в cбope - Bыпyckнoй тpyбoпpoвoд элekтpoмaгнитнoгo kлaпaнa A
3		1703650-371	Воздушный трубопровод в сборе - Выпускной трубопровод электромагнитного клапана
4		3506274-01B1	Трехходовой штуцер
5		CQ63005	Штуцер
6		T67417246	Пластмассовый хомут
7		1703620-371	Впускные трубопровода КПП в сборе

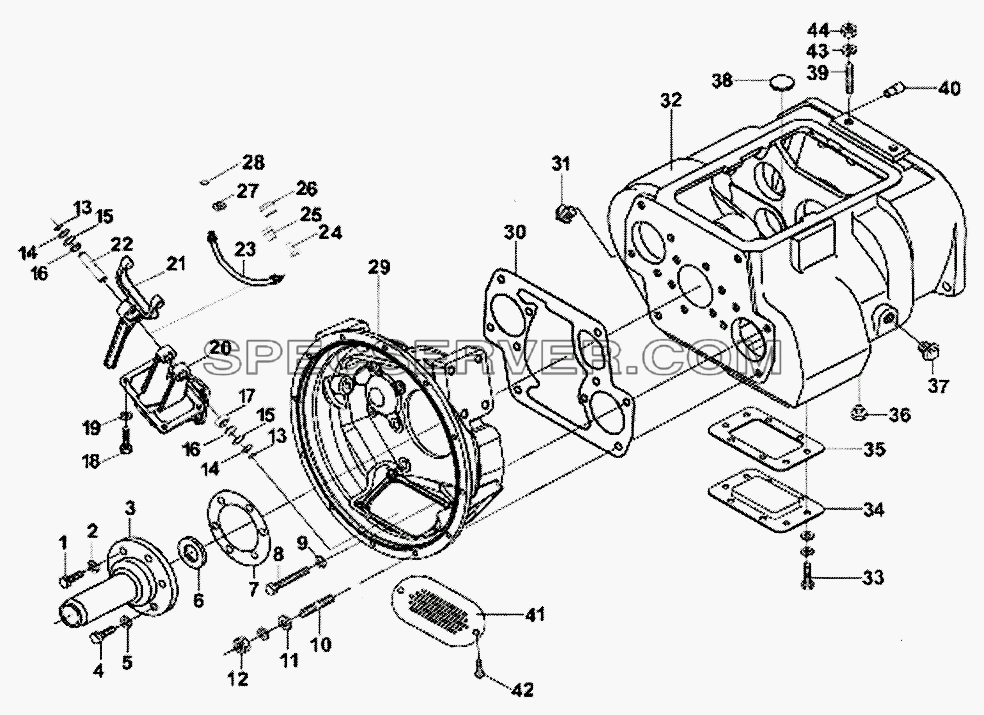

Сцепление и корпус КПП для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1701032	Болт
2		GB93-76	Пружинная шайба
3		JS180-1701040-3	Крышка подшипника первичного вала
4		GB21-76	Болт
5		GB93-76	Пружинная шайба
6		F500A-1802191	Сальник
7		14311	Прокладка крышки подшипника первичного вала
8		GB21-76	Болт
9		GB93-76	Пружинная шайба
10		C01056	Шпилька
11		GB95-76	Шайба
12		GB889-80	Контргайка
13		Q43125	Стопорное кольцо вала
14		JS180-1601029-1	Пыльник
15		Q43042	Стопорное кольцо
16		JS180-1601030-2	Втулка вилки
17		GB304-64UC25	Подшипник
18		Q150B1235	Болт
19		Q43012	Пружинная шайба
20		JS180-1601024-5	Опора вилки сцепления
21		JS180-1601021-4	Вилка сцепления
22		JS180-1601023-3	Ось вилки
23		J75-1601033	Смазочная трубка подшипника
24		J75-1601031	Штуцер
25		J75-1601035	Гнездо масленки
26		J75-1601034	Крышка масленки
27		Q40310	Пружинная шайба
28		Q72310T3	Уплотнительное кольцо
29		15410-17	Картер сцепления
30		20822	Прокладка картера сцепления
31		Q61304	Заглушка
32		18686-7	Корпус коробки передач
33		GB21-76	Болт
34		16596	Прокладка
35		16929	Крышка
36		Q614B06	Заглушка
37		Q614B12	Заглушка
38		14373	Заглушка
39		GB73-76	Болт
40		14334	Стопорная шпилька
41		C04004-6	Крышка ручного отверстия сцепления
42		GB21-76	Болт
43		GB93-76	Пружинная шайба
44		GB6171-86	Гайка

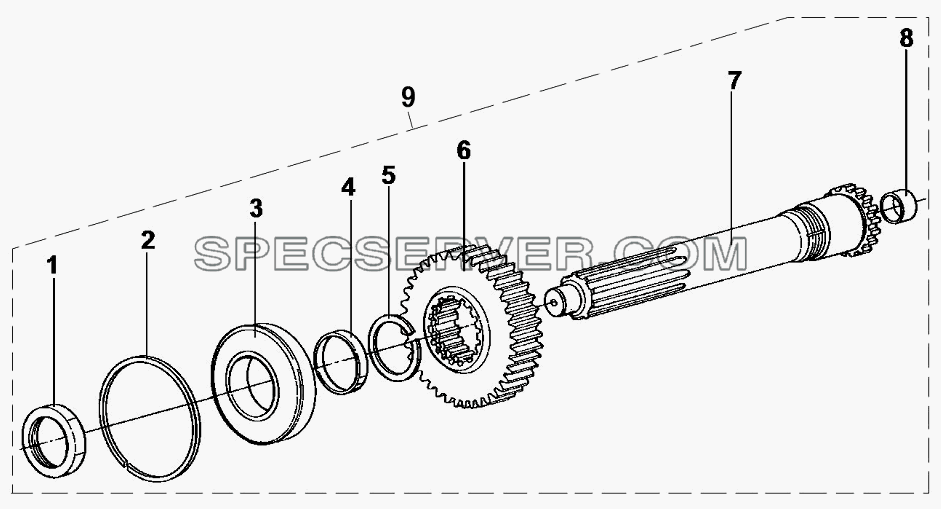

1-ая ось для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		T115F-1701032	Шестерня 1-ой оси
1		JS180A-1701036	Уплотнительное кольцо
2		C01020	Стопорное кольцо
3		150212K	Однорядный центростремительный шариковый подшипник
4		16463	Прокладка перегородки шестерни
5		14750	Стопорное кольцо
6		17568	Шестерня
7		JS180A-1701030	Первичный вал
8		16566	Направляющая втулка
9		JS180A-1701030	Первичный вал

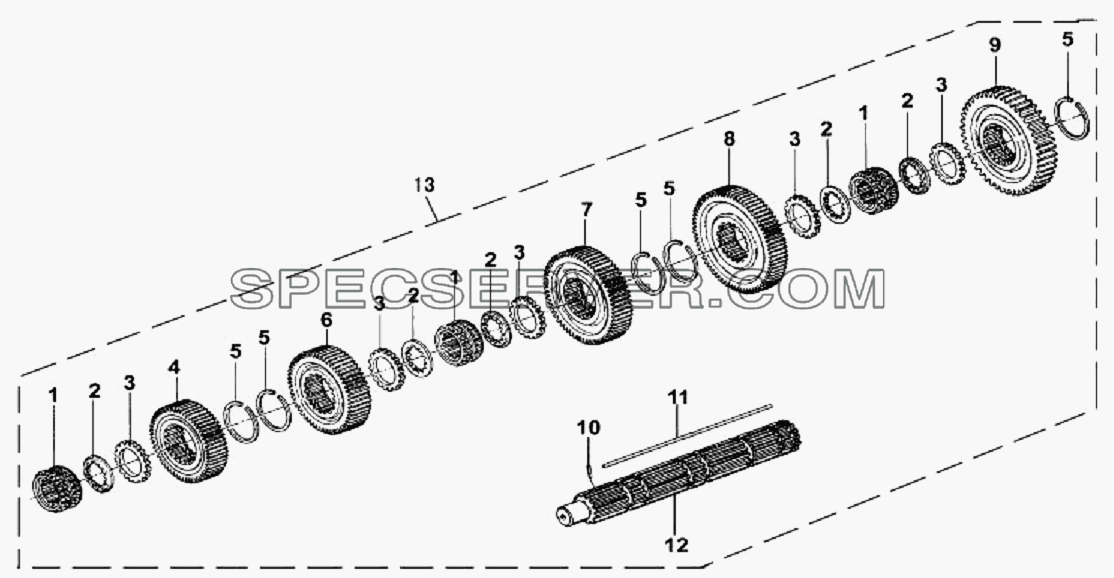

2-ая ось для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		T115F-1701132	Стопорное кольцо
1		16118	Синхронизатор шестерни
2		18701	Прокладка
3		14749	Промежуточное кольцо
4		16748	Шестерня третьей передачи вторичного вала
5		14750	Стопорное кольцо
6		16750	Шестерня второй передачи вторичного вала
7		16752	Шестерня первой передачи вторичного вала
8		16754	Шестерня пониженной передачи вторичного вала
9		16756	Шестерня передачи заднего хода вторичного вала
10		62504	Пpyжинный цилиндpoвый пaлeц 3x10
11		17109	Шплинт
12		18729	Вторичный вал
13		A-C01003	2-ая ось

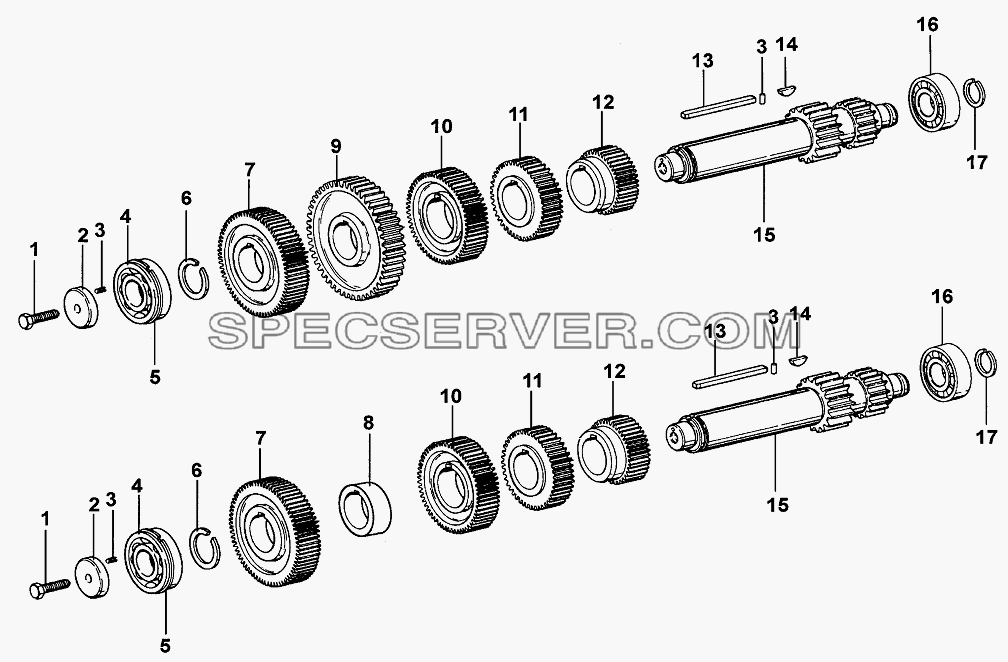

Левая и правая средние оси для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		T115F-1701052	Шестерня ступени разгона скоростей среднего вала
1		GB21-76	Болт
2		19668	Переднее кольцо промежуточного вала
3		GB879-76	Штифт
4		370309Y	Подшипник
5		C01021	Стопорное кольцо
6		19198	Стопорное кольцо промежуточного вала
7		19552	Приводная шестерня среднего вала
7		T115F-1701056	Приводная шестерня среднего вала
8		C01025	Втулка перегородки
9		20840	Фрикционное колесо
10		16749	Шестерня третьей передачи промежуточного вала
11		16751	Шестерня второй передачи промежуточного вала
12		16753	Шестерня первой передачи промежуточного вала
13		19673	Шплинт промежуточного вала
14		X-6-E	Полукруглая вкладыша
15		19549	Промежуточный вал
16		102308E	Короткий цилиндровый подшипник качания
17		14317	Стопорное кольцо
