№		Номер детали	Наименование запчасти
1		1204028-367	Теплоизоляционный кожух глушителя
2		1201010-447	Глушитель с элементами в сборе
3		1203035-487	Держатель глушителя в сборе
4		CQ34008	Гайка
5		1203095-487	Кронштейн держателя глушителя
6		Q40110	Шайба
7		Q40310	Пружинная шайба
8		CQ1501040	Болт
9		1203033-367	Опора выпускной трубы
10		CQ34010	Гайка
11		1203015-487	Задний участок выпускной трубы
12		1203075-55A	Зажимное кольцо в сборе
13		1203040-420J/A	Шарнир расширения и сокращения в сборе
14		CQ34014	Гайка
15		Q40314	Пружинная шайба
16		Q40214	Шайба
17		1203047-487	Опора
18		CQ1501445	Болт
19		1203070-367	Держатель в сборе
20		CQ1501030	Болт
21		1203010-719/A	Передняя секция впускного трубопровода в сборе
22		1203025A263	Прокладка уплотнительная
23		CQ1501045	Болт
24		1203065-523	Держатель в сборе
25		CQ1501440	Шестигранный болт
26		1203041-367	Хомут
27		1203027-367	Блок амортизации
28		CQ1501035	Болт
29		1203090-367	Хомут глушителя
30		CQ1460825	Болт
32		1201990-523	1201990 - 523

Радиатор, подвеска, магистраль, чехол вентилятора для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ67660B	Хомут
2		1303011-263/C	Впускной резиновый трубопровод радиатора
3		CQ67680B	Хомут
4		1311039-367	Винт
5		CQ67616	Хомут
6		1301010-435	Paдиaтop в cбope (двигaтeль CA6DL2)
7		1302017-242	Левый нижний держатель радиатора
8		1302014-242	Правый нижний держатель радиатора
9		CQ1420825	Болт
10		Q5003030	Штифт
11		CQ1731275	Болт
12		1302125A01	Верхняя колодка - радиатор для подвески
13		CQ1421235	Болт
14		1302121A01	Втулка
15		CQ34012	Гайка
16		1302013-242	Верхний держатель радиатора
17		1302130A01	Нижняя колодка - радиатор для подвески
18		CQ38112	Гайка
19		1302043-01	Верхний держатель тяги
20		CQ1420825	Болт
21		1302040-367	Тяга радиатора в сборе
22		CQ1420825	Болт
23		CQ34008	Гайка
24		CQ1420825	Болт
25		1302044-367	Нижний держатель тяги
26		CQ34008	Гайка
27		CQ67680B	Хомут
28		1302050-01	Крепление тяги в сборе
29		1302052-01	Шайба
30		CQ1461050	Болт
31		CQ34010	Гайка
32		1303041A263/B	Выпускной водопровод радиатора
33		1303040A263/B	Присоединительный стальной трубопровод радиатора в сборе
34		1303043A263	Впускной водопровод водяного насоса
35		1309010A263	Чехол вентилятора в сборе
36		CQ1420820	Болт

Шлюз для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1305031-29D	Опора сливного крана
2		1002021-29D	Болт
3		1305013A29D	Рукоятка сливного крана
4		Q5003225	Штифт
5		1305010-29D	Сливной кран

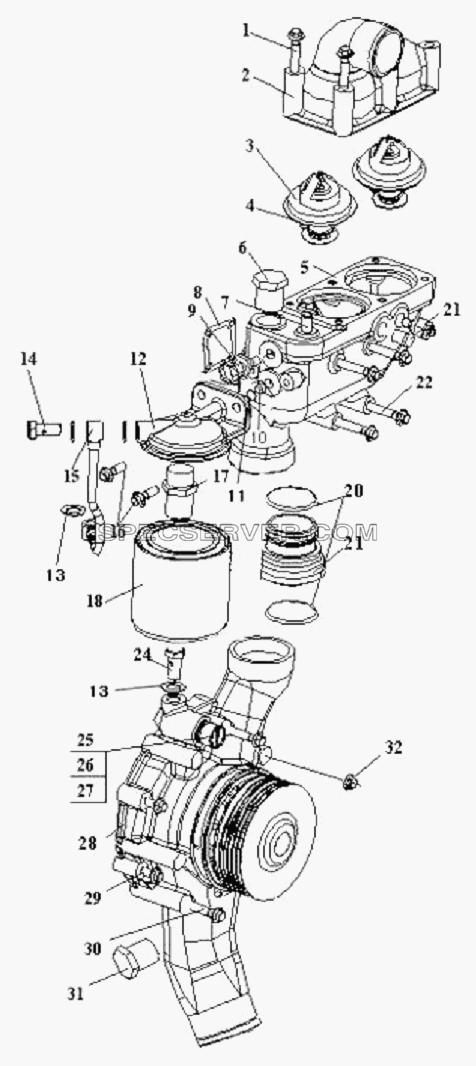

Термостат, водяной насос, стойка вентилятора для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1820865	Болт
2		1306013A600-0263	Покрышка термостата
3		1306010-29D	Термостат
4		1306011A29D	Уплотнительное кольцо - термостат
5		1306021-630-0000	Блок термостата
6		CQ61806	Заглушка с шестигранной головкой
7		CQ61801	Заглушка с шестигранной головкой
8		1306026-29D	Прокладка
9		3602015A630-0000	Датчик температуры воды в сборе
10		1307032-29D	Винт водяного фильтра
11		Q734B1400265	O-oбpaзнoe yплoтнитeльнoe koльцo
12		1307041-29D	Цоколь водяного фильтра
13		Q/WC3403-1994	Медная прокладка
14		Q/WC3404-1994	Болт
15		1307050-36D	Впускной трубопровод водяного фильтра в сборе
16		Q1840820	Болт
17		1307042-29D	Гайка водяного фильтра
18		1307020B29D	Водяной фильтр
19		1306023-36D	Промежуточный коннектор
20		Q734B4620530	O-oбpaзнoe yплoтнитeльнoe koльцo
21		1306024-29D	Картер промежуточного коннектора
22		CQ61803	Заглушка с шестигранной головкой
23		1306029-29D	Болт корпуса термостата
24		Q/WC3404-1994	Болт
25		Q43022	Болт
26		1307017-29D	Элемент клапана водяного фильтра
27		Q734B1700265	O-oбpaзнoe yплoтнитeльнoe koльцo
28		1307010C36D	Водяной насос в сборе
29		Q1820845	Болт
30		1307019-29D	Болт водяного насоса
31		CQ61806	Заглушка с шестигранной головкой
32		CQ39608	Гайка

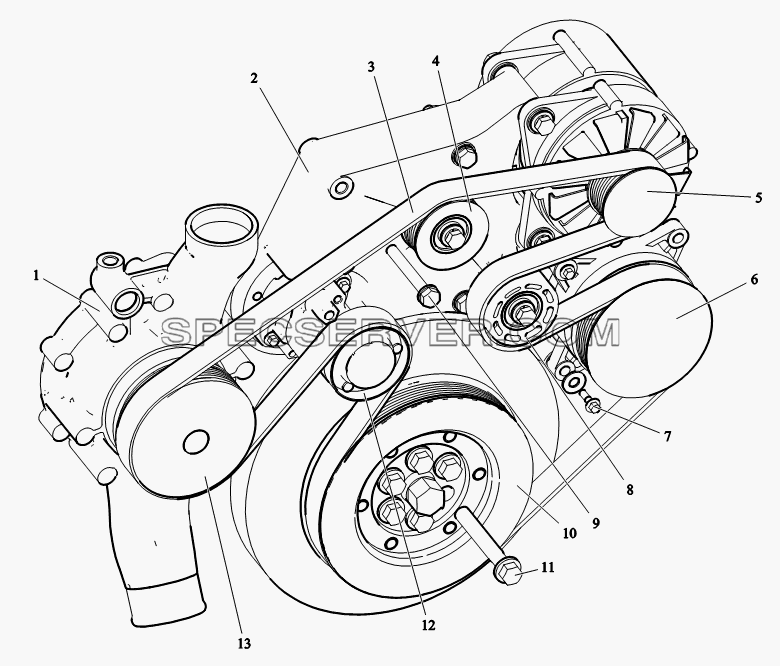

Передние шкивы для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1307010-B36D	Водяной насос в сборе
2		1023011-36D	Держатель
3		1023021-36D	Клиновидный ремень
4		1023020A36D	Присказочное инертное колесо в сборе
5		3701010-36D	Генератор переменного тока
6		8103020-610-A367	Холодный компрессор в сборе
7		Q1841045	Болт
8		1023015A36D	Плоское паразитное колесо в сборе
9		Q1821080	Болт
10		1005046-36D	Шкив коленчатого вала
11		1005048K29D	Болт
12		1023010A36D	Автоматический натяжной шкив в сборе
13		1307014-36D	Шкив водяного насоса

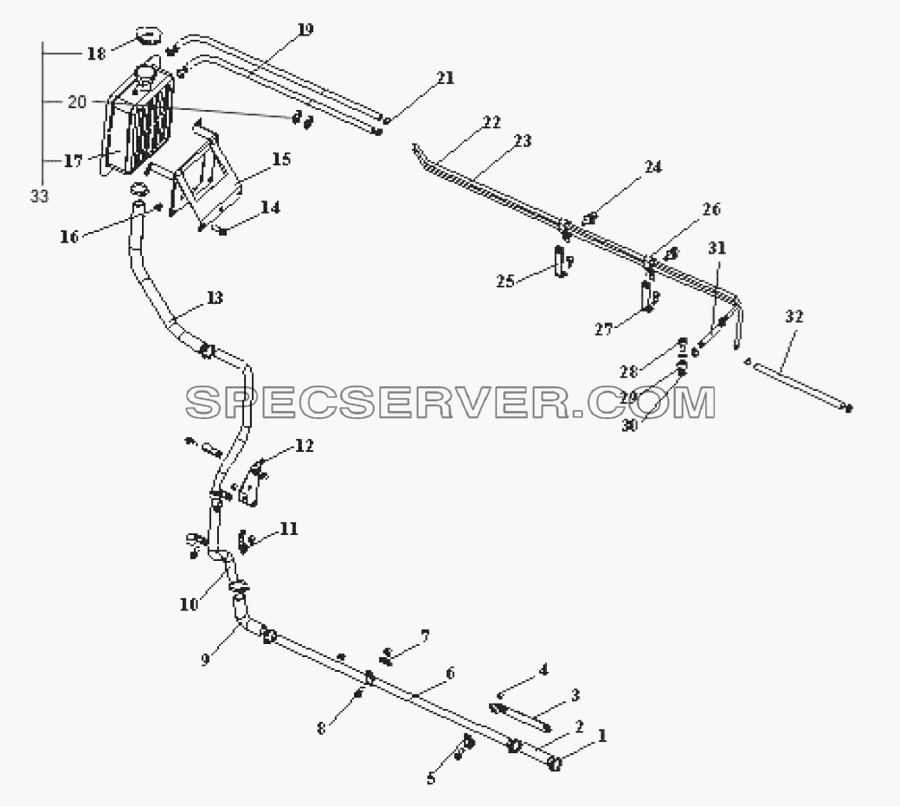

Расширительный бак, крышка заливного отверстия, магистраль для СА-3312 (P2K2B2T4A2Z) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ67635B	Хомут
2		1311046A263	Комплект соединительной резиновой трубы передней подпорной воды
3		1307074A263	Передняя присоединительная стойка переднего обратного водяного трубопровода
4		CQ34008	Гайка
5		Q68622	Зажимная скоба
6		1311045A263	Передний обратный водяной присоединительный стальной трубопровод
7		1307073A263	Задняя присоединительная стойка переднего обратного водопровода
8		CQ1420820	Болт
9		1311043A242	Промежуточная резиновая труба
10		1311040A263	Задний обратный присоединительный трубопровод в сборе
11		1307072A263	Нижняя присоединительная стойка заднего обратного водопровода
12		1307071A263	Верхняя присоединительная стойка заднего обратного водопровода
13		1311041A263	Задний обратный резиновый трубопровод
14		CQ1420820	Болт
15		1311040A242	Стационарная стойка расширительного бака в сборе
16		CQ34008	Гайка
17		1311010-1N	Расширительный бачок
18		1304010-A1	Крышка радиатора в сборе
19		1311023A263	Задний выпускной резиновый трубопровод
20		1301162K1H	1301162К1Н
20		1311051K1H	Чехол
21		CQ67616	Хомут
22		1311027-263	Изогнутый трубопровод
23		1311026-263	Изогнутый трубопровод
24		CQ1460820	Установочное место для болта
25		1311030-263	Держатель в сборе
26		1311060-8E	Хомутик для двойной трубы в сборе
27		CQ1460835	Болт
28		1311024-249	Полый болт
29		1311025-138	Изогнутая трубка к двигателю
30		CQ72314T5	Уплотнительное кольцо
31		1311028-263	Резиновая трубка к двигателю
32		1311022-131	Трубопровод к радиатору
33		1311910-1N	Бак расширительный
