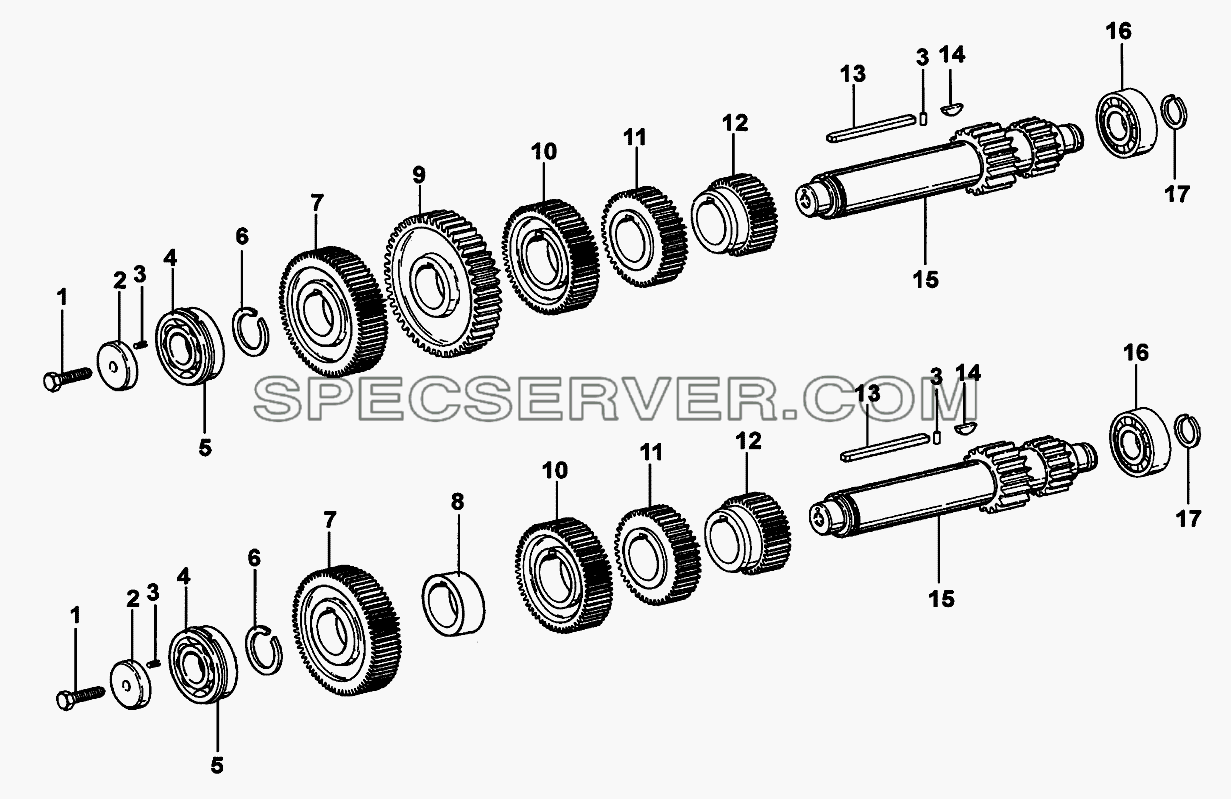

№		Номер детали	Наименование запчасти
1		GB21-76	Болт
2		19668	Переднее кольцо промежуточного вала
3		GB879-76	Штифт
4		370309Y	Подшипник
5		C01021	Стопорное кольцо
6		19198	Стопорное кольцо промежуточного вала
7		19552	Приводная шестерня среднего вала
8		C01025	Фрикционное колесо
9		C01026	Шестерня промежуточного вала
10		16749	Шестерня третьей передачи промежуточного вала
11		16751	Шестерня второй передачи промежуточного вала
12		16753	Шестерня первой передачи промежуточного вала
13		19673	Шплинт промежуточного вала
14		X-6-E	Шпонка
15		19549	Промежуточный вал
16		102308E	Подшипник
17		14317	Стопорное кольцо

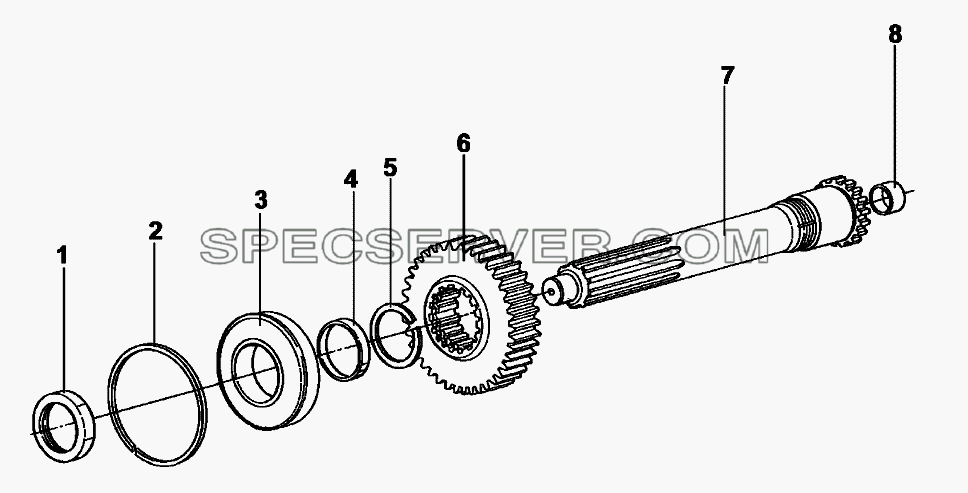

Первичный вал для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		JS180A-1701036	Уплотнительное кольцо
2		C01020	Стопорное кольцо
3		150212K	Подшипник
4		16463	Прокладка перегородки шестерни
5		14750	Стопорное кольцо
6		17568	Шестерня
7		JS180A-1701030	Первичный вал
8		16566	Направляющая втулка

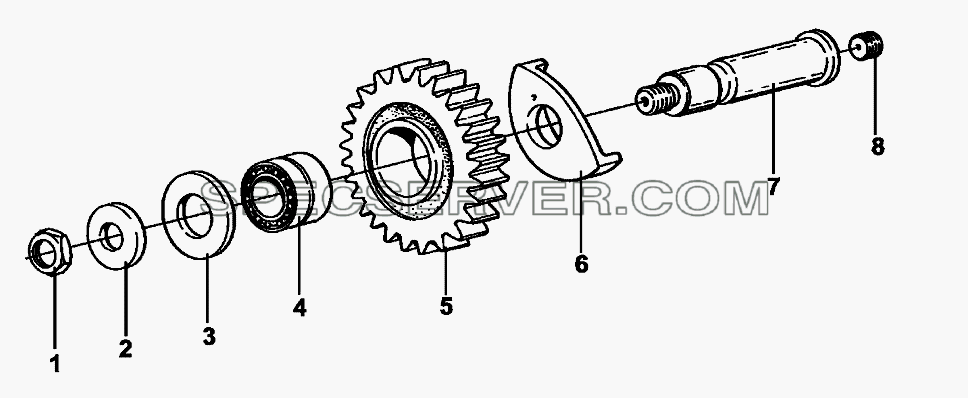

Промежуточный вал передачи заднего хода для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB890-80	Гайка
2		14283	Шайба
3		14282	Стопорное кольцо
4		14287	Игольчатый подшипник
5		16757	Шестерня промежуточного вала передачи заднего хода
6		16403	Чашеобразная шайба
7		16405	Промежуточный вал передачи заднего хода
8		GB73-76	Болт

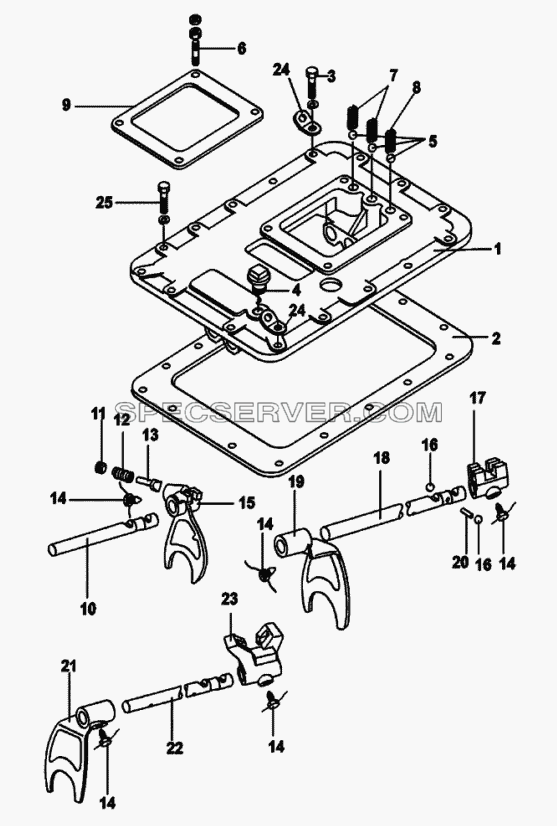

Верхняя крышка коробки переключения передач для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		F99980	Верхняя крышка
2		14918	Прокладка верхней крышки
3		GB2N76	Болт
4		Q614B10	Резьбовая заглушка
5		GB308-84	Шарик фиксатора
6		11066	Шпилька
7		F96085	Пружина
8		F96084	Пружина
9		1642	Прокладка
10		16132	Шток вилки пониженной передачи заднего хода
11		8968	Гайка
12		8774-1	Пружина
13		F99671	Болт
14		3220	Винт
15		F99664	Вилка пониженной передачи заднего хода
16		GB308-84	Шарик фиксатора
17		F99588	Направляющий сухарь 1/2 и 5/6 передач
18		16133	Шток вилки 1/2 и 5/6 передач
19		16135	Вилка 1/2 и 5/6 передач
20		1634	Фиксатор
21		16136	Вилка 3/4 и 7/8 передач
22		18643	Шток вилки 3/4 и 7/8 передач
23		F99589	Направляющий сухарь 3/4 и 7/8 передач
24		20815-2	Кронштейн
25		GB21-76	Болт

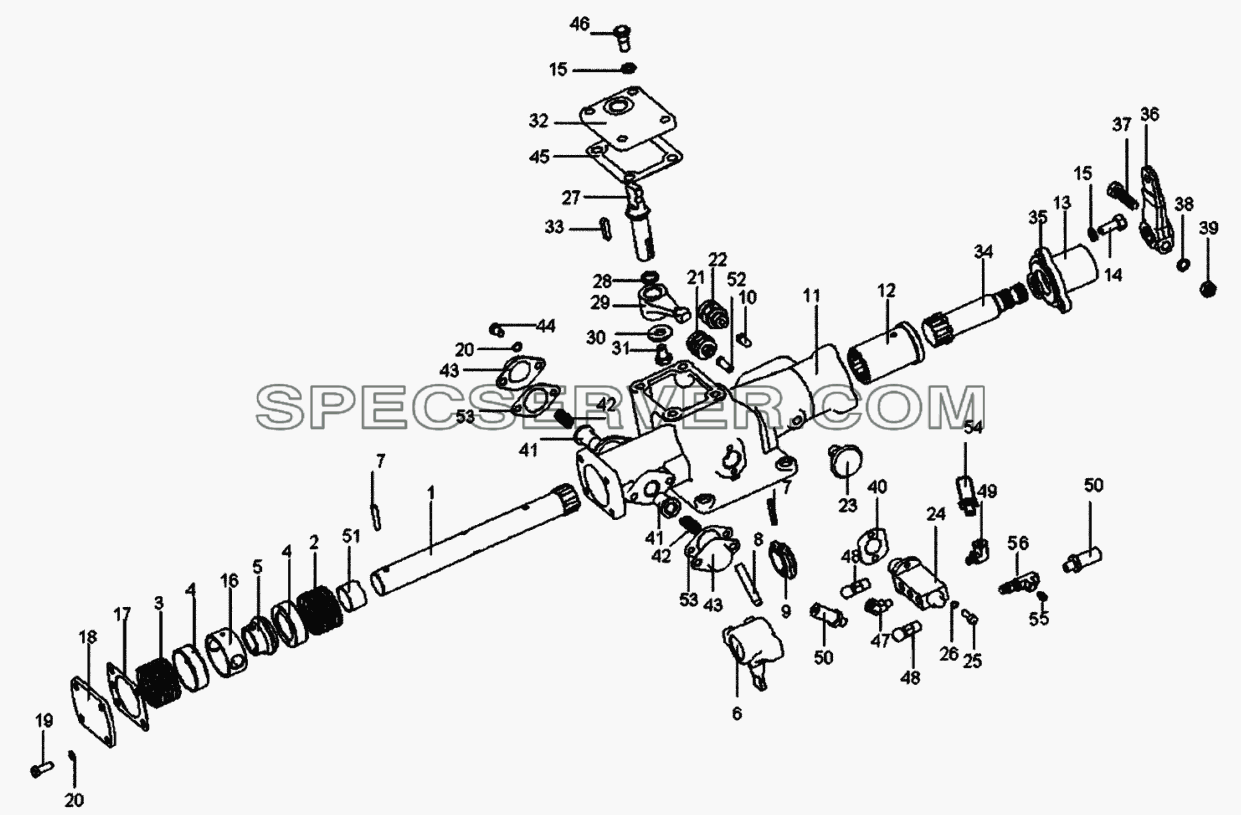

Механизм переключения передач для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		F99679-3	Вал
2		F96036-1	Пружина
3		F99983-1	Пружина
4		F99673	Чашка пружины
5		F99675	Втулка разделительная
6		F99585-1	Вилка
7		GB879-86	Штифт
8		C03030	Штифт
9		F99681	Блок управления переключателя передачи заднего хода
10		F99702-1	Штифт переключателя нейтрального положения
11		JS100-1702051-3	Картер двойного Н-образного управляющего устройства
12		C03031-1	Втулка
13		C03033-2	Торцевая крышка
14		Q150B1025	Болт
15		Q40310	Пружинная шайба
16		F99674	Втулка разделительная
17		F99672	Прокладка
18		F99666	Торцевая крышка
19		GB5782-86	Болт
20		GB93-87	Пружинная шайба
21		79100710068	Включатель нейтрали
22		99012710041	Включатель направления
23		15276	Вентиляционная пробка
24		F99660	Блок переключения передач
25		GB70-85	Винт
26		GB93-87	Пружинная шайба
27		C03038-1	Вилка переключения передачи
28		HG4-333-66	Резиновое уплотнительное кольцо круглого сечения
29		C03035-1	Вилка выбора передачи
30		C03039-1	Шайба
31		Q170B1016	Болт
32		C03036-1	Крышка окна
33		Q5510628	Шпонка
34		C03032-3	Соединитель переключения передачи
35		F91444	Сальник
36		F96035-16	Наружный рычаг переключения передач
37		GB5785-86	Болт
38		GB93-87	Пружинная шайба
39		GB51-76/M10x1	Гайка
40		F91353	Прокладка
41		F99670	Палец
42		F96037-2	Пружина
43		F96141	Крышка нажимной пружины
44		GB5782-86	Болт
45		C03037-1	Прокладка окна
46		C03040-1	Винт
47		12880	Штуцер
48		15276	Вентиляционная пробка
49		12845	Штуцер
50		55506	Агрегат воздушной трубки
51		F91345	Втулка
52		15899	Штифт переключателя
53		F96140	Прокладка
54		55523	Воздушная трубка
55		Q618B01	Резьбовая заглушка
56		12881	Штуцер

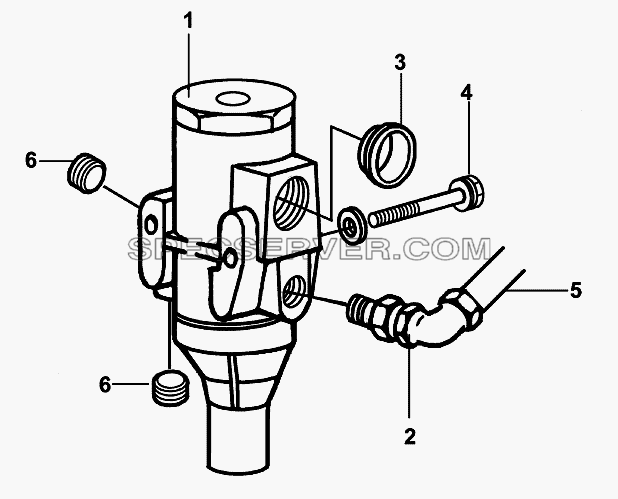

Регулятор давления для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		A-4740	Регулятор давления
2		12845	Штуцер
3		54015	Чашеобразная заглушка
4		GB30-76	Болт
5		55518	Воздушная труба
6		Q618B01	Резьбовая заглушка
