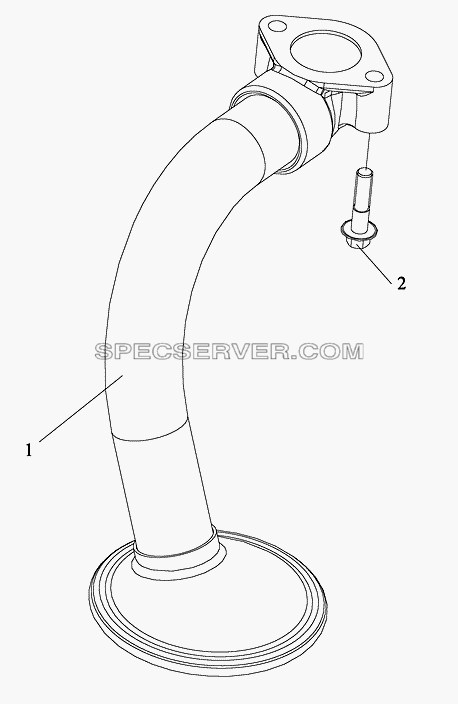

№		Номер детали	Наименование запчасти
1		1010010-36D	Масловсасывающий трубопровод в сборе
1		1010012-36D	Фланец
1		1010013-36D	Трубопровод
1		1010014-29D	Корпус
1		1010016-29D	Фильтрующая сетка
2		Q1840840	Болт

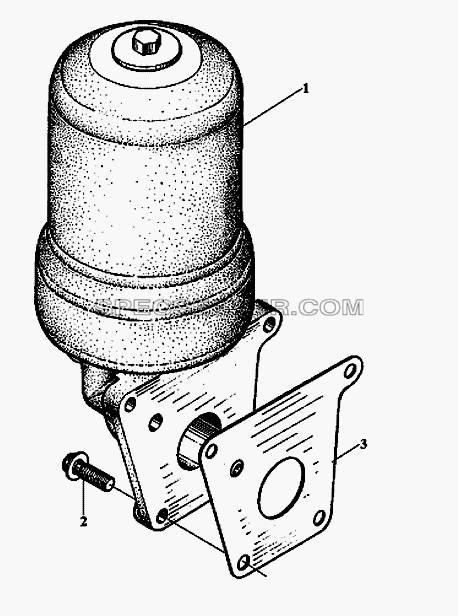

Центробежный масляный фильтр для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1010017-253	Центробежный масляный фильтр
2		Q1840825	Болт
3		1017022-29D	Прокладка

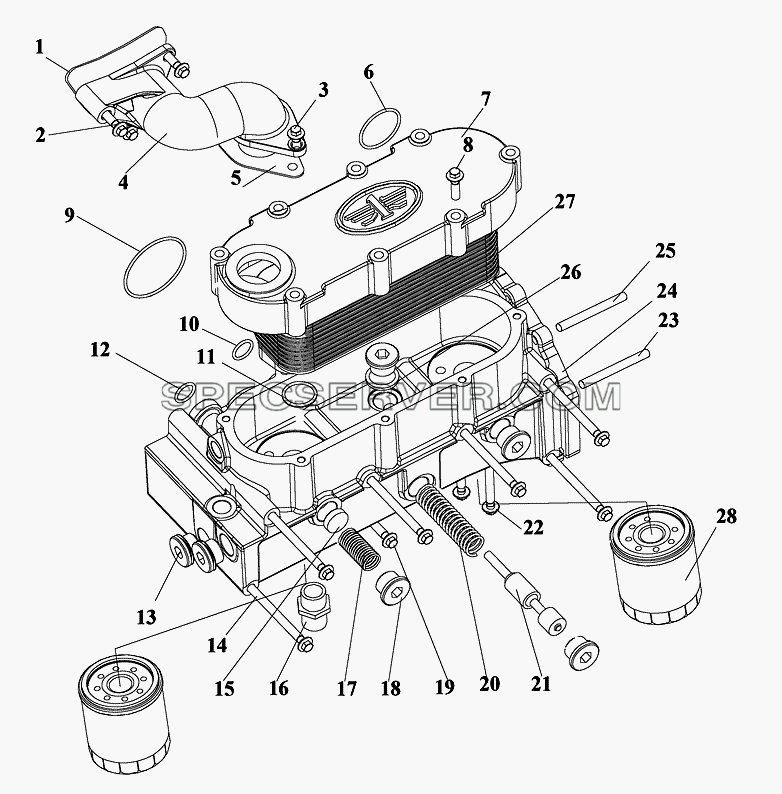

Маслоохладитель для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1013037-1-29D	Прокладка трубопровода
2		Q1840830	Болт
3		01820845	Болт
4		1013031-36D	Ведомая шестерня масляного насоса
5		1013036-29D	Прокладка трубопровода
6		CQ7342545C	Резиновое кольцо круглого сечения
7		1013021-36D	Крышка масляного охладителя
8		Q1840830	Болт
9		CQ7342710C	Резиновое кольцо круглого сечения
10		CQ7342300C	Резиновое кольцо круглого сечения
11		CQ7342300C	Резиновое кольцо круглого сечения
12		CQ734180C	Резиновое кольцо круглого сечения
13		Q/WC3410-1994	Пробка с винтовой резьбой
14		1013033-29D	Болт корпуса масляного охладителя
15		1013027-29D	Сердечник клапана
16		1013022-29D	Соединительная гайка масляного фильтра
17		1013028-29D	Пружина предохранительного клапана
18		1013026-29D	Пробка предохранительного клапана
19		Q1820840	Болт
20		1013024-29D	Пружина регулятора давления
21		1013023-29D	Элемент регулятора давления
22		Q1820870	Болт
23		CQ1200840	Шпилька
24		1013011-36D	Корпус охладителя моторного масла
25		CQ1200870	Шпилька
26		Q/WC3403-1994	Медная прокладка
27		1013010-36D	Корпус охладителя моторного масла в сборе
28		1012010-36D	Масляный фильтр в сборе

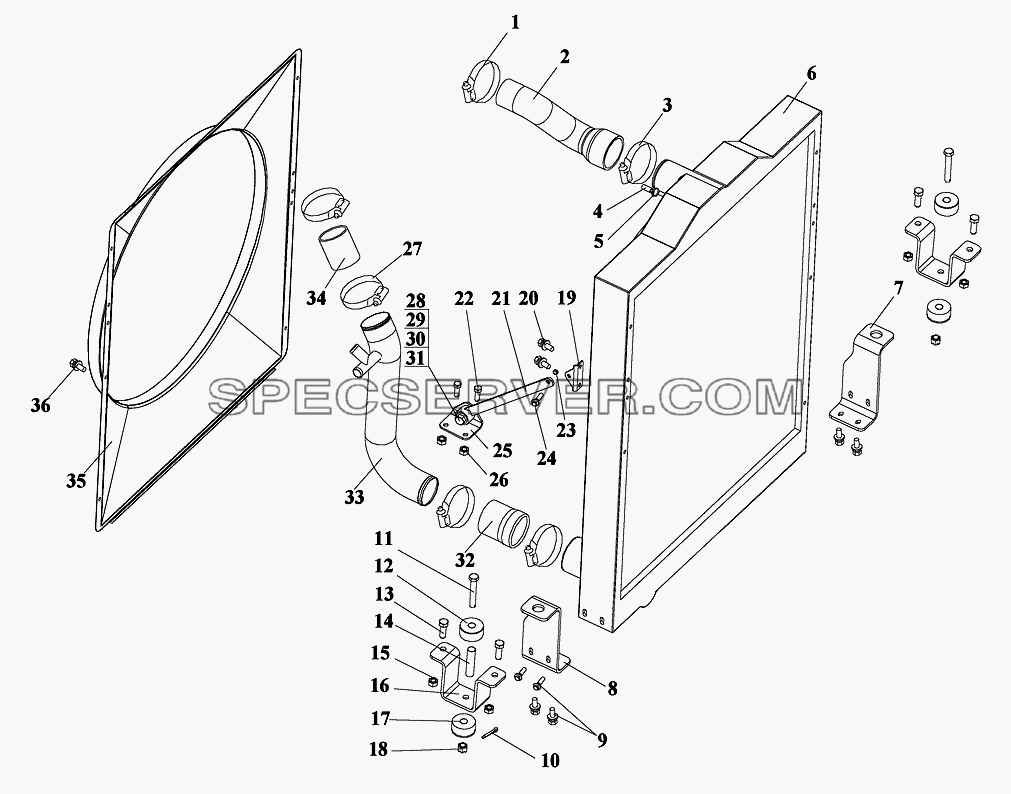

Радиатор для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ67660B	Хомут
2		1303011-263	Входной трубопровод радиатора
3		CQ67680B	Хомут
4		1311039-367	Винт
5		CQ67616	Хомут
6		1301010-435	Paдиaтop в cбope (двигaтeль CA6DL2)
7		1302017-242	Левый нижний держатель радиатора
8		1302014-242	Правый нижний держатель радиатора
9		CQ1420825	Болт
10		Q5003030	Штифт
11		CQ1731275	Болт
12		1302125A01	Верхняя прокладка подвески радиатора
13		CQ1421235	Болт
14		1302121A01	Втулка
15		CQ34012	Гайка
16		1302013-242	Верхний держатель радиатора
17		1302130A01	Нижняя прокладка подвески радиатора
18		CQ38112	Гайка
19		1302043-01	Верхний держатель тяги
20		CQ1420825	Болт
21		1302040-367	Тяга радиатора в сборе
22		CQ1420825	Болт
23		CQ34008	Гайка
24		CQ1420825	Болт
25		1302044-367	Нижний держатель тяги
26		CQ34008	Гайка
27		CQ67680B	Хомут
28		1302050-01	Крепление тяги в сборе
29		1302052-01	Шайба
30		CQ1461050	Болт
31		CQ34010	Гайка
32		1303041A263	Выходной трубопровод радиатора
33		1303040A263	Стальная труба выходного трубопровода в сборе
34		1303043A263	Входной трубопровод водяного насоса
35		1309010-263	Кожух вентилятора в сборе
36		CQ1420820	Болт

Термостат, водяной насос и опора вентилятора для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1820865	Болт
2		1306013-263	Крышка термостата
3		1306010-29D	Термостат
4		1306011-29D	Герметическое кольцо термостата
5		1306021-29D	Корпус термостата
6		CQ61806	Заглушка с шестигранной головкой
7		CQ61801	Заглушка с шестигранной головкой
8		1306026-29D	Прокладка
9		1307032-29D	Винт водяного фильтра
10		CQ7342140C	Резиновое уплотнительное кольцо круглого сечения
11		1307041-29D	Цоколь водяного фильтра
12		Q/WC3403-1994	Медная прокладка
13		Q/WC3404-1994	Болт
14		1307050-29D	Входной трубопровод водяного фильтра в сборе
15		Q1840820	Болт
16		1307042-29D	Гайка водяного фильтра
17		1307020-29D	Водяной фильтр в сборе
18		1306023-36D	Промежуточный коннектор
19		CQ7345462C	Резиновое уплотнительное кольцо круглого сечения
20		1306024-29D	Картер промежуточного коннектора
21		CQ61803	Заглушка с шестигранной головкой
22		1306029-29D	Болт корпуса термостата
23		Q/WC3404-1994	Болт
24		Q43022	Болт
25		1307017-29D	Элемент клапана водяного фильтра
26		CQ7342170C	Резиновое уплотнительное кольцо круглого сечения
27		1307010-36D	Водяной насос
28		Q1820845	Болт
29		1307019-29D	Болт водяного насоса
30		CQ61806	Заглушка с шестигранной головкой
31		CQ39608	Гайка

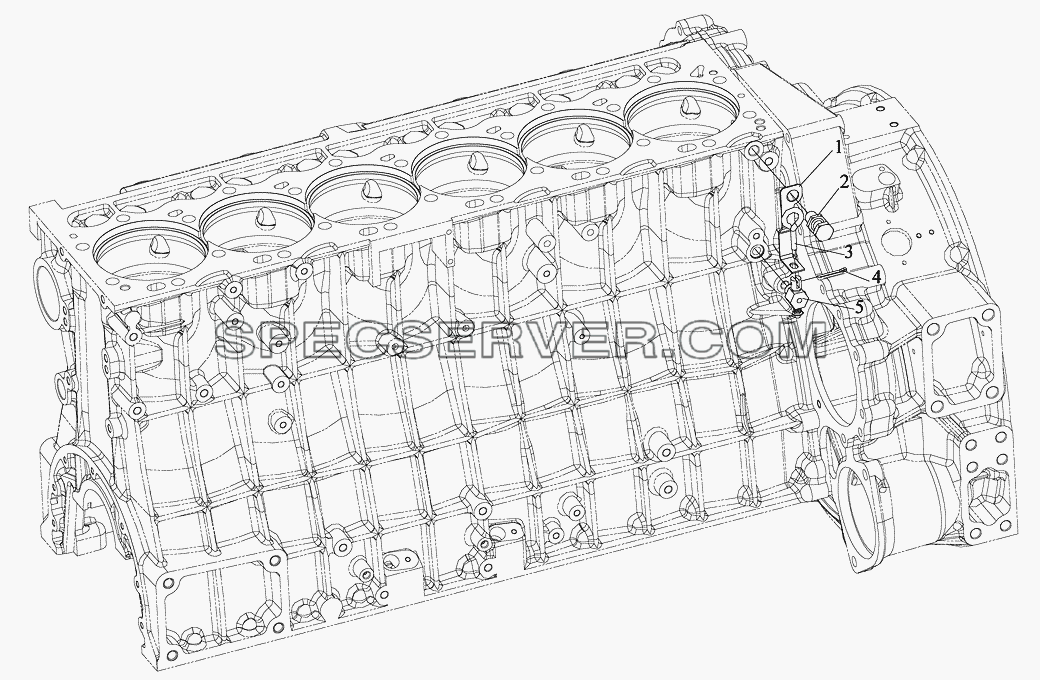

Сливной кран для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1305031-29D	Опора сливного крана
2		1002021-29D	Болт
3		1305013A29D	Рукоятка сливного крана
4		Q5003225	Штифт
5		1305010-29D	Сливной кран
