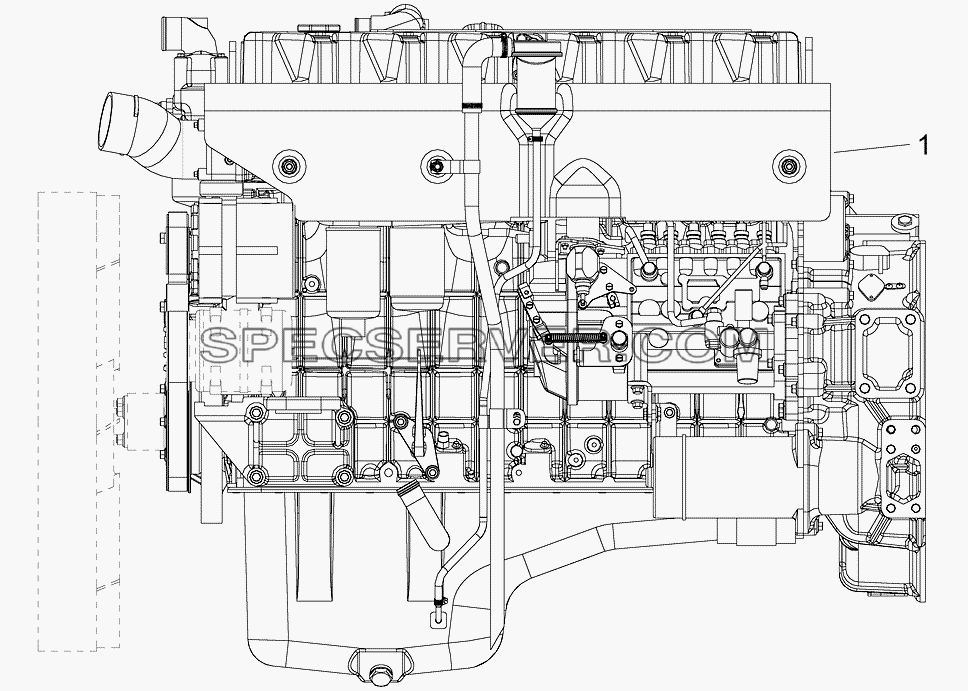

№		Номер детали	Наименование запчасти
1		1000410-435	Двигaтeль CA6DL2-33 в cбope

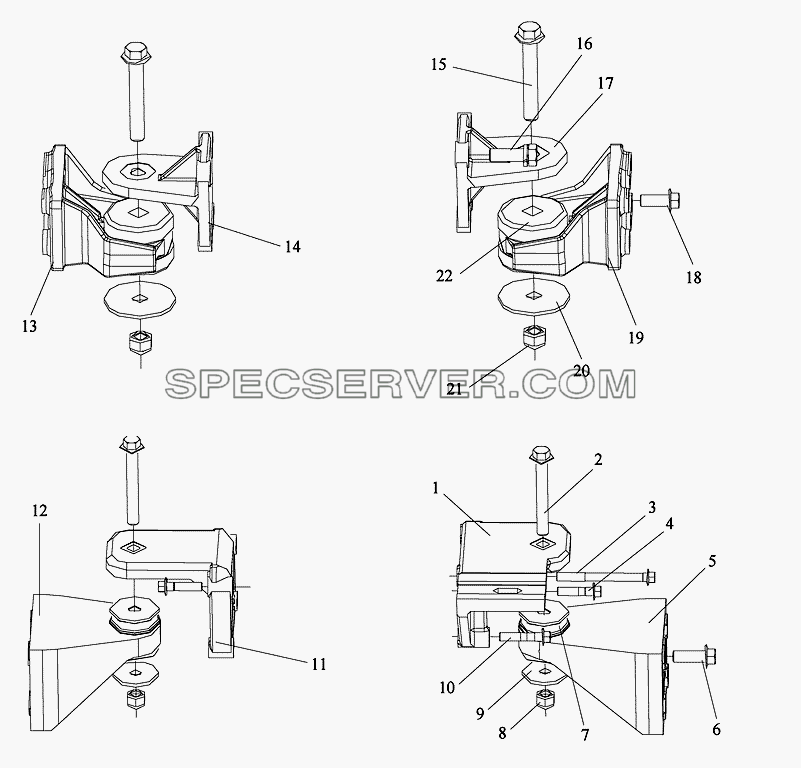

Подвеска двигателя для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1001031A600-0263	Опора левая передняя
2		Q18516120T	Болт
3		1001033-29D	Болт передней опоры
4		Q1821250	Болт
5		1001037A263	Кронштейн левый передний
6		Q1841645TS	Болт
7		1001025A263	Подушка передней опоры в сборе
8		Q32916T	Гайка
9		1001039-263	Шайба
10		Q1821260	Болт
11		1001032A600-070A	Держатель правый передний
12		1001038A263	Кронштейн правый передний
13		1001072-263	Кронштейн правый задний
14		1001062-242A1	Опора правая задняя
15		Q18520130T	Болт
16		CQ1502055TS	Болт
16		Q40320	Пружинная шайба
17		1001061-242A1	Опора левая задняя
18		Q1841640TS	Болт
19		1001071-263	Кронштейн левый задний
20		1001079-263	Шайба
21		Q32920T	Гайка
22		1001015-263	Подушка задней опоры в сборе

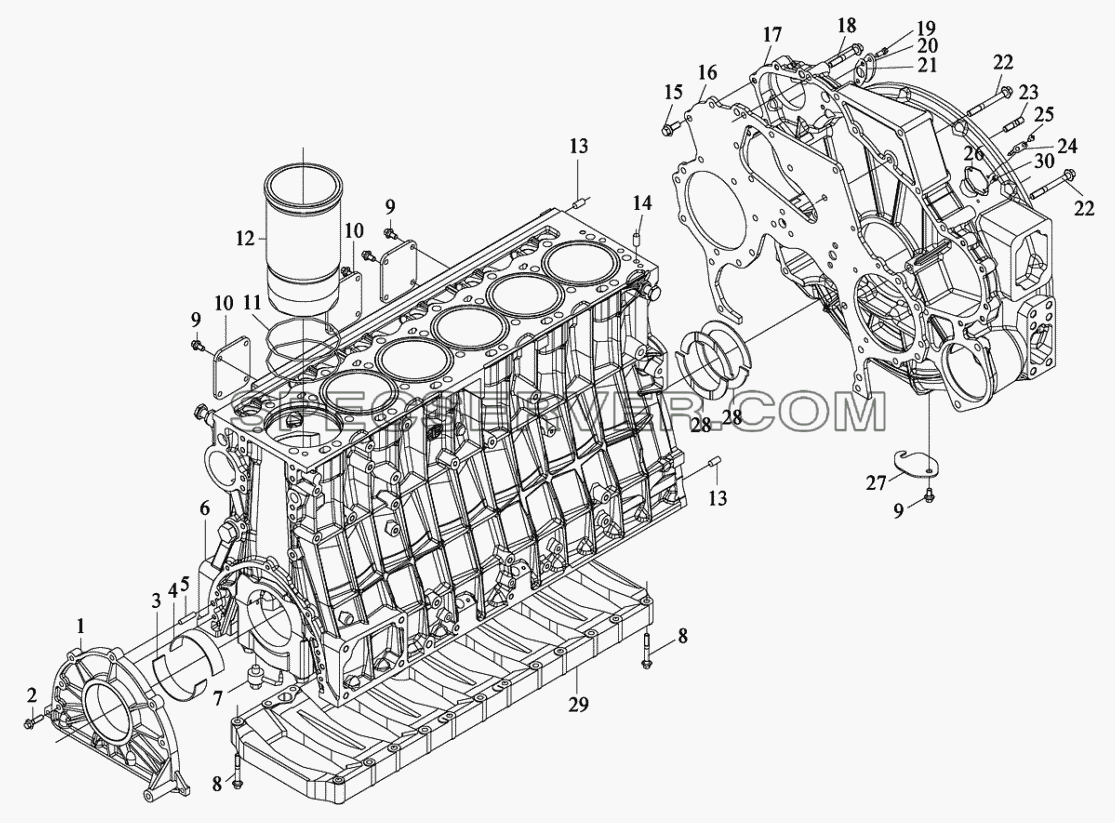

Элементы блока цилиндров для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1002055-29D	Держатель переднего сальника коленчатого вала
2		Q1840830	Болт
3		1002035A36D	Нижний вкладыш главного подшипника
4		1002034A36D	Верхний вкладыш главного подшипника
5		Q5210826	Штифт
6		1002015-36D	Блок цилиндров в сборе
7		1002200-36D	Сопло
8		Q1821060	Болт
9		Q1840816	Болт
10		1002092-29D	Перекрывающая плита
11		1002017-29D	Резиновое уплотнительное кольцо
12		1002016-36D	Гильза цилиндра
12		1002016-36DY	Гильза цилиндра (ремонтная)
13		Q5211232	Штифт
14		Q5211020	Штифт
15		Q1841025	Болт
16		1002076-36D	Плита газораспределительного механизма
17		1002061-602-2010	Крышка газораспределительного механизма
18		Q1821065	Болт
19		Q1840820	Болт
20		1017023-29D	Пластина
21		1118094-29D	Прокладка
22		Q1821090	Болт
23		1002043-29D	Штифт
24		1002066-29D	Метка картера маховика
25		Q2140606	Винт
26		1002068B29D	Резиновая пробка картера маховика
27		1002067-29D	Перекрывающая плита картера маховика
28		1002036-36D	Упорная пластина
29		1002080-36D	Нижняя крышка блока цилиндров
30		Q1840612	Фланцевый шестигранный болт

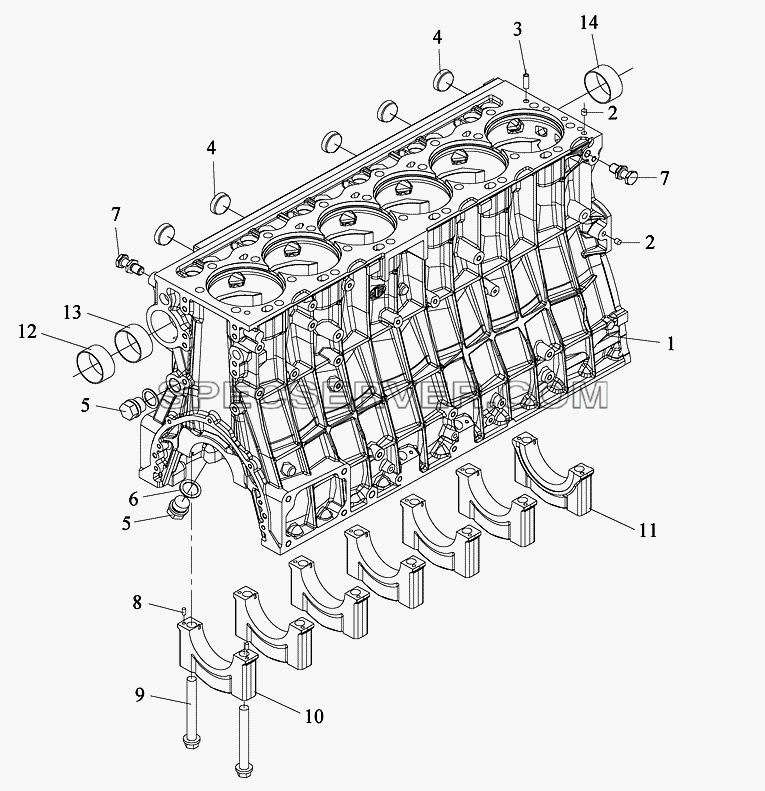

Блок цилиндров в сборе для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1002014-36D	Блок цилиндров
2		1002023-29D	Штифт
3		1002022-36D	Штифт
4		Q72240	Пробка чашеобразная
5		Q/WC3413-1994	Резьбовая пробка с шестигранной головкой
6		Q/WC3403-1994	Медная прокладка
7		1002021-29D	Болт
8		Q5210612	Штифт
9		1002013-36D	Болт основного подшипника
10		1002011-36D	Крышка подшипника
11		1002012-36D	Крышка подшипника
12		1006024A29D	Передняя втулка распределительного вала
13		1006028A29D	Промежуточная втулка распределительного вала
14		1006029A29D	Задняя втулка распределительного вала

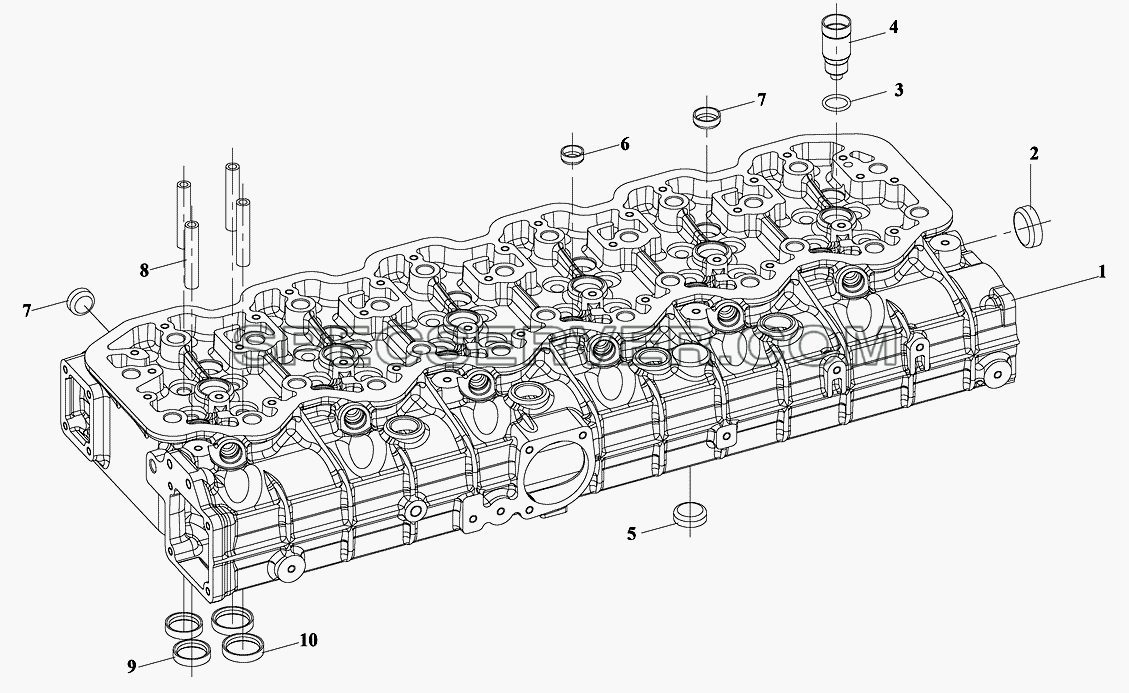

Головка блока цилиндров в сборе для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1003011A29D	Головка блока цилиндров
2		Q72240	Пробка чашеобразная
3		1003018A29D	Кольцо круглого сечения
4		1003016A29D	Медная втулка распылителя
5		Q72232	Заглушка чашеобразная
6		Q72222	Заглушка чашеобразная
7		Q72226	Заглушка чашеобразная
8		1003014M29D	Направляющая трубка клапана
9		1003013-36D	Сменное седло выпускного клапана
10		1003012-36D	Сменное седло впускного клапана

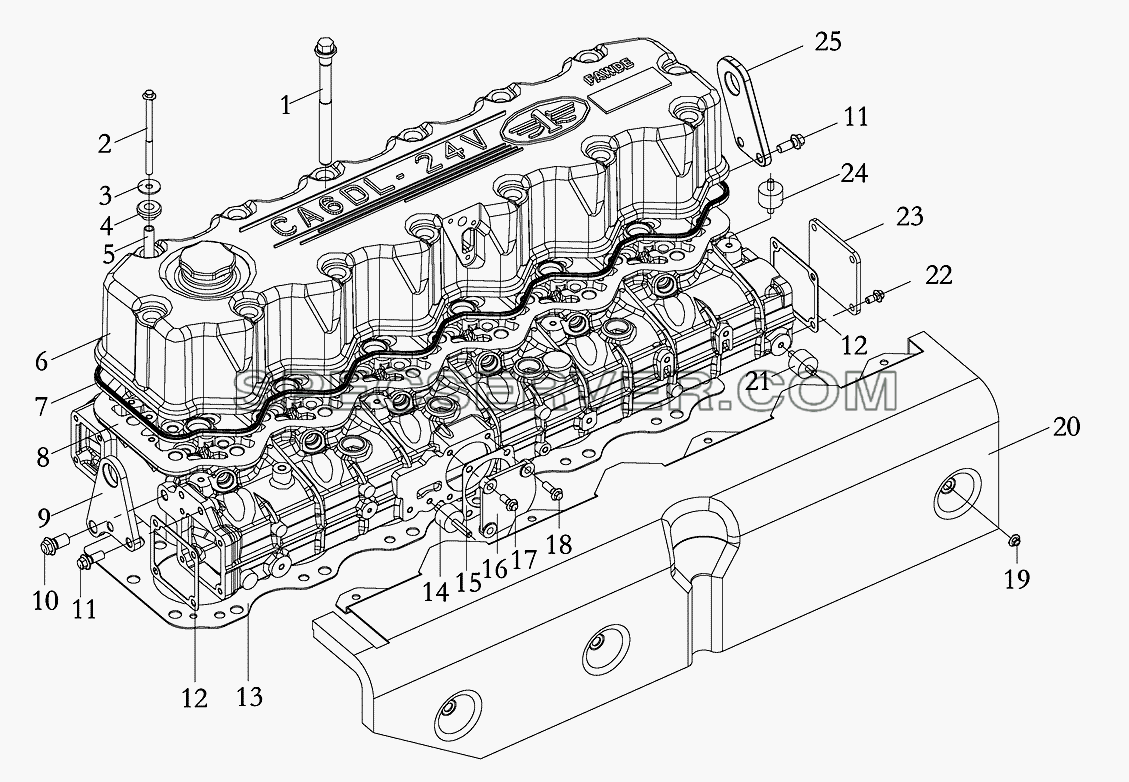

Элементы головки блока цилиндров для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1003046-36D	Болт головки блока цилиндров
2		Q150B08110	Болт
3		1003044-29D	Плоская шайба
4		1003042-29D	Коническое резиновое кольцо
5		1003043-29D	Опорная трубка
6		1003030B29D	Крышка головки блока цилиндров
7		1003041-29D	Прокладка корпуса головки блока цилиндров
8		1003010A36D	Головка цилиндра
9		1003058-29D	Переднее ушко головки блока цилиндров
10		1003057-29D	Болт переднего ушка
11		Q1841025	Болт
12		1008019-29D	Прокладка всасывающего штуцера
13		1003020-36D	Прокладка головки блока цилиндров
14		1003105-600-367	Подушка звукоизолирующей плиты
15		1008013-29D	Прокладка
16		1008012-29D	Правая перекрывающая плита всасывающей трубки
17		Q1840820	Болт
18		Q1840825	Болт
19		Q32008	Гайка
20		1003081-36D	Звукоизолирующая плита
21		1003095A29D	Подушка звукоизолирующей плиты
22		Q1840816	Болт
23		1008018-29D	Задняя перекрывающая плита всасывающей трубки
24		1003096-29D	Подушка звукоизолирующей плиты
25		1003059-29D	Заднее ушко головки блока цилиндров
