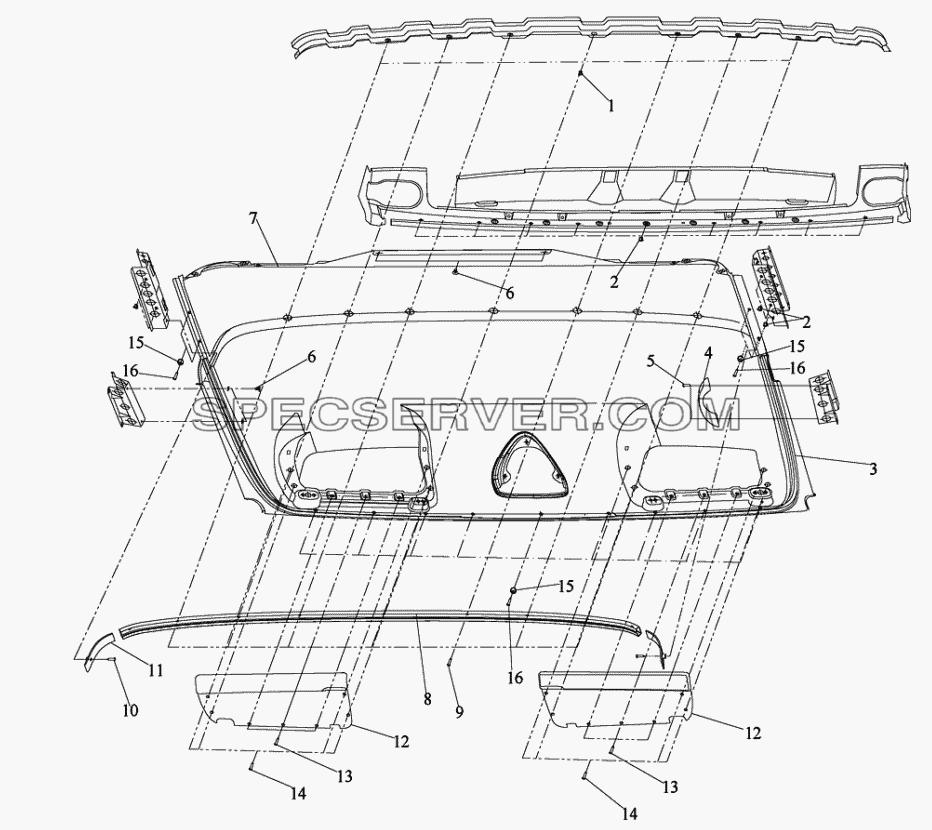

№		Номер детали	Наименование запчасти
1		5702066-50	Гайка
2		Q39806	Пластмассовый пистон
3		5702025-A17	Передний защитный кожух крыши в сборе
4		5702130-240	Ручка в сборе
5		Q2140620F6	Винт
6		5602121-8N	Заклепка
7		5702030-A17	Задний защитный кожух крышки
8		5702051C109	Направляющая для центральной занавески
9		Q2710530F6	Винт
10		5702053-240	Винт
11		Q2710620F6	Накладки направляющей для центральной занавески
12		5702121-240	Левый ящик для вещей
12		5702122-240	Правый ящик для вещей
13		Q2710625	Винт
14		Q2140616	Винт
15		Q40206F6	Шайба
16		Q2710625F6	Винт

Козырек на крыше для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5704030-242	Правый кронштейн козырька
2		Q2360830	Винт
3		5704011-A17	Козырек на крыше
4		5704046-242	Резиновый кожух козырька
5		5704047-242	Ограничитель козырька
6		Q2360630F6	Винт
7		5704025-242	Левый кронштейн козырька

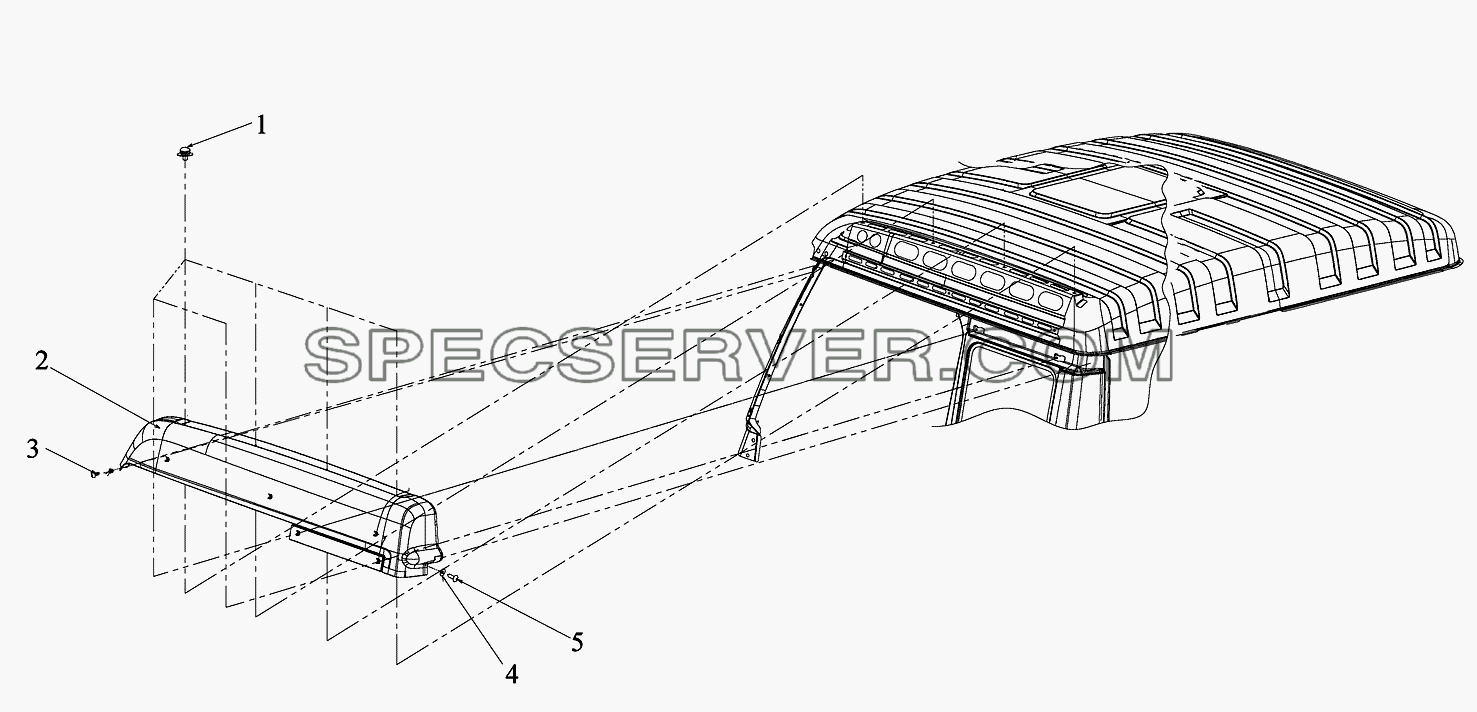

Боковой отделочный кожух на крыше для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q2360616	Винт
2		5704015R09	Левый боковой отделочный кожух крыши в сборе
2		5704020F109	Правый боковой отделочный кожух крыши в сборе
3		CQ2746319	Саморез
4		Q40106	Шайба
5		CQ2716316	Саморез

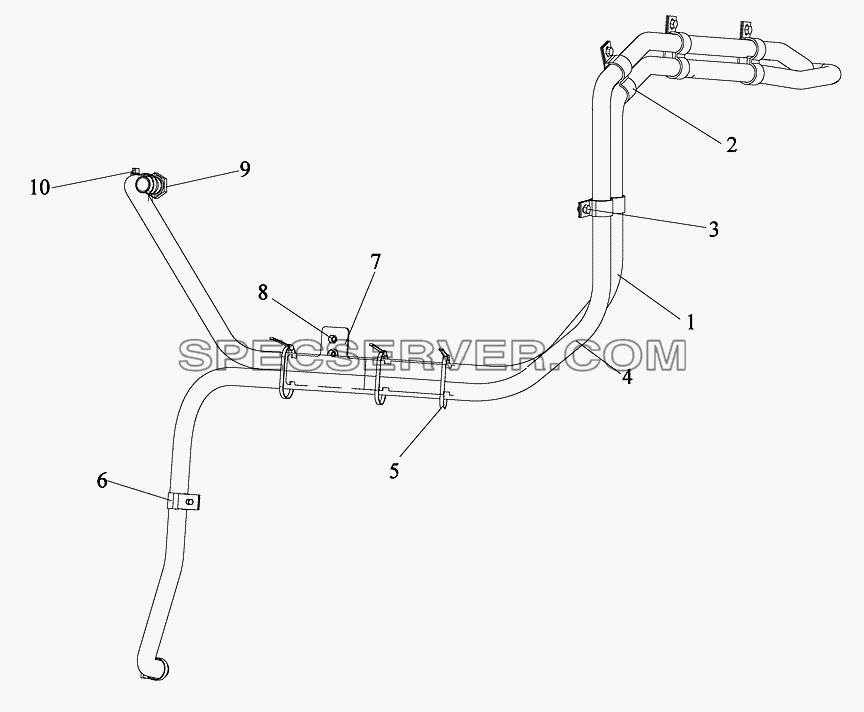

Трубопроводы системы отопления для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8101712-367	Трубопровод
2		8101546-Q3	Зажим для двух трубопроводов
3		CQ1460616	Болт
4		8101713-367	Трубопровод
5		T67437676	Пластмассовый хомут
6		8101546-A1	Зажим для одного трубопровода
7		8101156-367	Кронштейн
8		CQ1460616	Болт
9		8101194-01	Штуцер
10		CQ67627B	Хомут

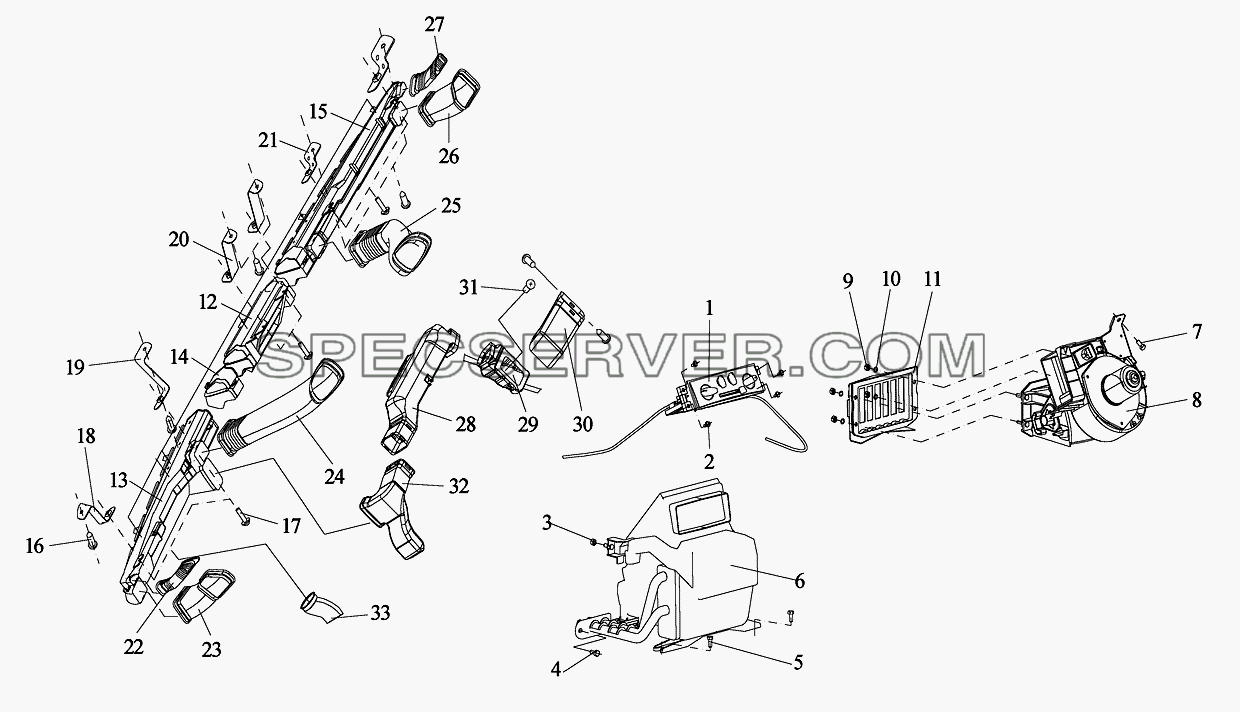

Система вентиляции и отопления для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8100110-A18	Управление системой вентиляции и отопления в сборе
2		Q2360620	Винт
3		CQ36408	Гайка
4		CQ1420820	Болт
5		CQ1460825	Болт
6		8101090-A18	Подогреватель
7		CQ1420816	Болт
8		8101040-A18	Вентилятор в сборе
9		CQ34008	Гайка
10		Q40108	Шайба
11		8101570C109	Фильтр входящего воздуха в сборе
12		8101510-240	Центральный воздуховод в сборе
13		8101520-240	Левый воздуховод в сборе
14		8101520C109	Левый изогнутый воздуховод
15		8101530C109	Правый воздуховод в сборе
16		Q2360520	Винт
17		CQ2714216	Винт
18		8101610-240	Кронштейн левого воздуховода
19		8101620-240	Кронштейн левого воздуховода
20		8101630-240	Кронштейн центрального воздуховода
21		8101660-240	Кронштейн правого воздуховода
22		8102527-240	Воздуховод левой части ветрового стекла
23		8101551-240	Изогнутый воздуховод левого стекла
24		8101561-240	Изогнутый воздуховод центрального дефлектора
25		8101562-240	Изогнутый воздуховод центрального дефлектора
26		8101571-240	Изогнутый воздуховод правого стекла
27		8102528-240	Воздуховод правой части ветрового стекла
28		8101731C109	Центральный воздуховод обдува ног
29		8101740-240	Заслонка направления воздушного потока в ноги пассажира
30		8101747-240	Переходная труба обдува ног пассажира
31		CQ2714813	Винт
32		8101721-240	Изогнутый воздуховод обдува ног водителя
33		8101564-50	Изогнутый воздуховод обдува ног

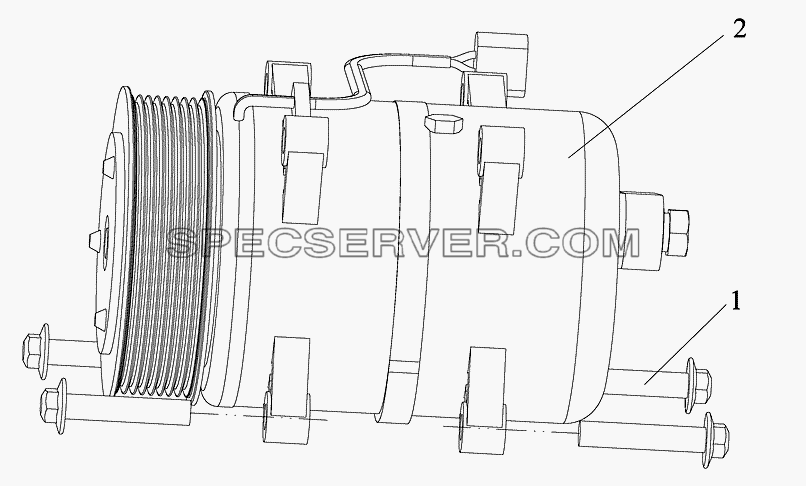

Компрессор кондиционера для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1841030	Болт
2		8103020-36D	Компрессор кондиционера в сборе
