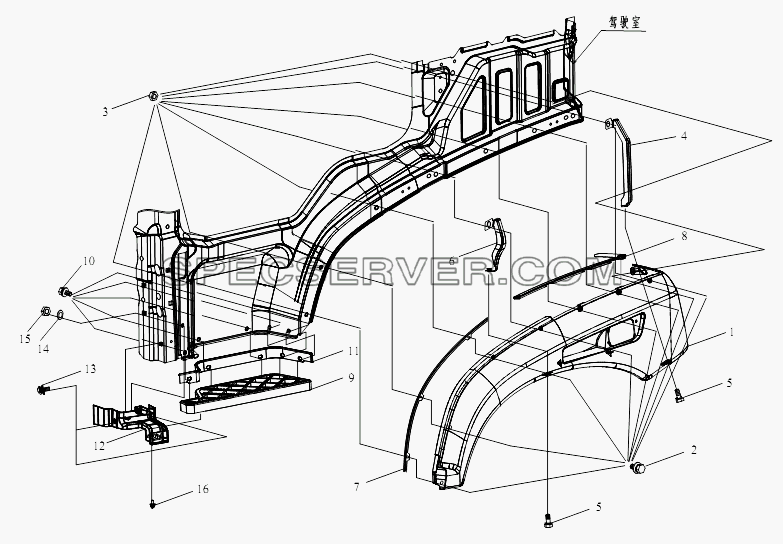

№		Номер детали	Наименование запчасти
-		5103032E109	Надставка А - правое крыло
-		5103042E109	Надставка В сборе - правое крыло
-		5103192E109	Передняя уплотнительная плёнка правой крыльевой плиты
-		5103194E109	Задняя уплотнительная плёнка правой крыльевой плиты
-		5103218E109	Верхняя декоративная покрышка правой двухступенчатой подножки
-		5103262E109	Уплотнительная плёнка правой ножной педали второй степени
-		5103268A109	Правая ножная педаль 2 - ой ступени
1		5103017E109	Левое крыло
1		5103018E109	Правое крыло
2		CQ1460825	Болт
3		CQ34008	Гайка
4		5103031E109	Надставка А - левое крыло
5		CQ1460610	Болт
6		5103041E109	Надставка В сборе - левое крыло
7		5103191E109	Передняя уплотнительная плёнка левой крыльевой плиты
8		5103193E109	Задняя уплотнительная плёнка левой крыльевой плиты
9		5103267A109	Левая ножная педаль 2 - ой ступени
10		CQ1460820	Установочное место для болта
11		5103261E109	Уплотнительная плёнка левой ножной педали второй степени
12		5103217E109	Верхняя декоративная покрышка левой двухступенчатой подножки
13		Q2360616	Винт
14		Q40106	Шайба
15		CQ34006	Шестигранная гайка
16		Q2360510	Винт

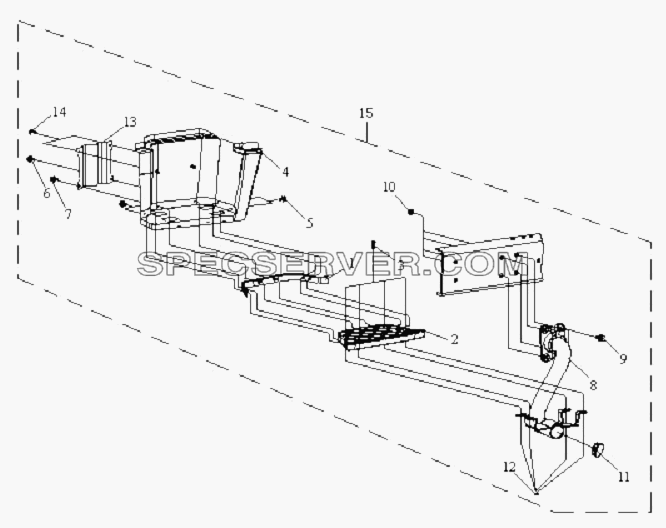

Ножная педаль для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5103203E109	Уплотнитель левой ножной педали 1 - ой ступени
2		5103207E109	Левая первоклассная педаль
3		CQ1600835	Болт
4		5103211E109	Левый отделочный колпак ножной педали 1 - ой ступени
5		Q2360512	Винт
6		Q2360535	Винт
7		Q2360525	Винт
8		5103213-367	Опорный рычаг левой ступеньки
9		CQ1501240	Болт
10		CQ32612	Гайка
11		5103232-367	Декоративная накладка опорного рычага ступеньки
12		CQ34008	Гайка
13		5103241-367	Крепление отделочного кожуха левой ступеньки
14		CQ2724895	Саморез
15		5103991-371	Декоративное покрытие левой подножки

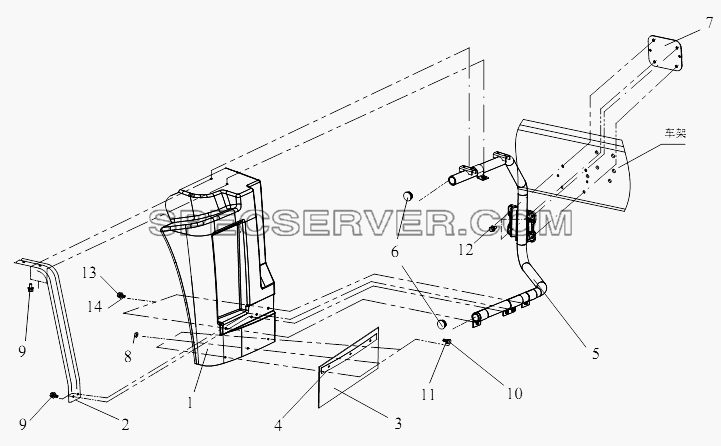

Задний грязезащитный козырек для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		5103330A435	Напайка опорной трубы правого грязезащитного козырька в сборе
1		5103317-435/C	Левый задний козырек
1		5103318-435/E	Правый задний козырек
2		5103371-367	Накладка брызговика
3		5103351A109	Задний нижний мягкий пластмассовый щит
4		5103352A109	Пережим заднего нижнего мягкого пластмассового щитка
5		5103325-435	Напайка опорной трубы левого грязезащитного козырька в сборе
6		5103349A109	Опорный Пробка - трубопровод грязезащитного козырька
7		5103320-367	Плита для крепления держателя брызговика
8		CQ39606	Гайка
9		CQ1840825	Комбинированный болт
10		CQ1500612	Болт
11		Q41206	Шайба
12		CQ1461050	Болт
13		CQ1420620	Комбинированный болт
14		Q40206	Шайба

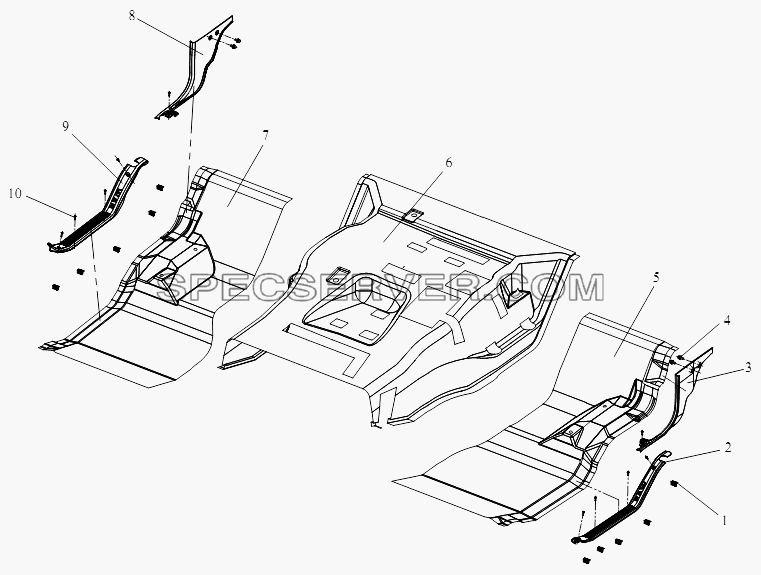

Коврик для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5109247-50	Зажим жгута провода
2		5109241E109	Передняя бронировка левого дверного порога
3		5109243E109	Задняя бронировка левого дверного порога
4		CQ1460820	Установочное место для болта
5		5109221-A25	Коврик левого пола
6		5109231-A17	Коврик среднего пола
7		5109222E109	Коврик правого пола
8		5109244E109	Задняя бронировка правого дверного порога
9		5109242E109	Передняя бронировка правого дверного порога
10		Q2710625	Винт

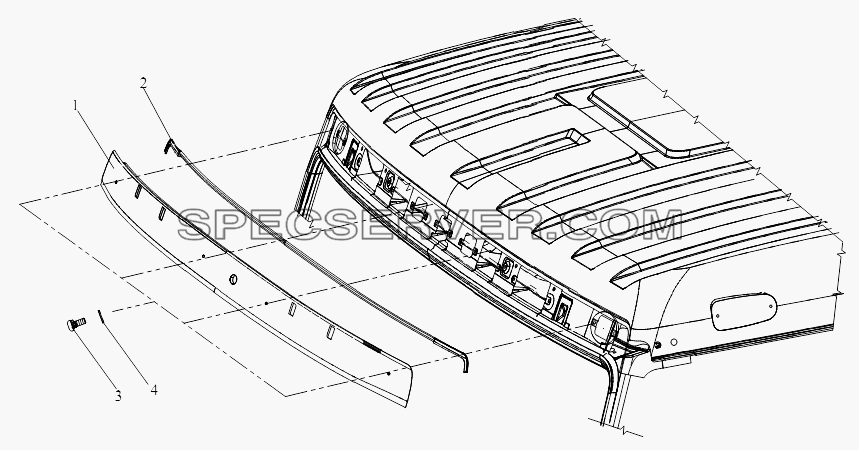

Верхняя отделочная плита переднего ветрового стекла для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5201041-242	Верхняя отделочная панель
2		5201045-242	Уплотнитель верхней отделочная плиты
3		Q2410516	Болт
4		Q40105	Шайба

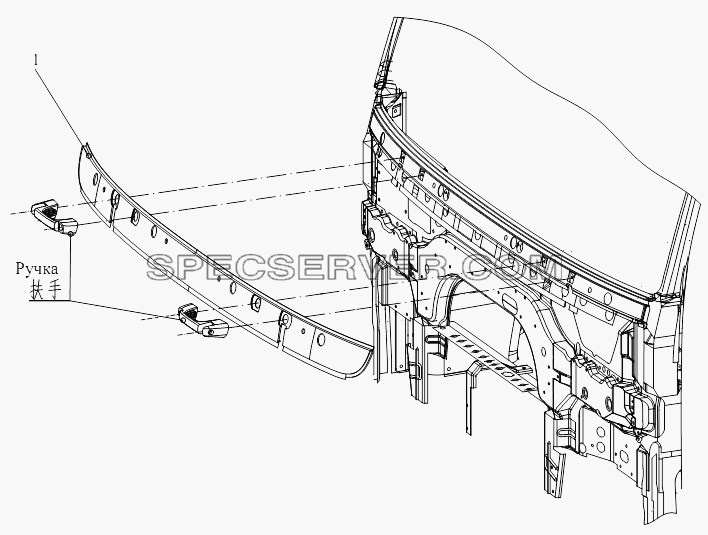

Нижняя отделочная плита переднего ветрового стекла для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5201043-A17	Нижняя отделочная плита
