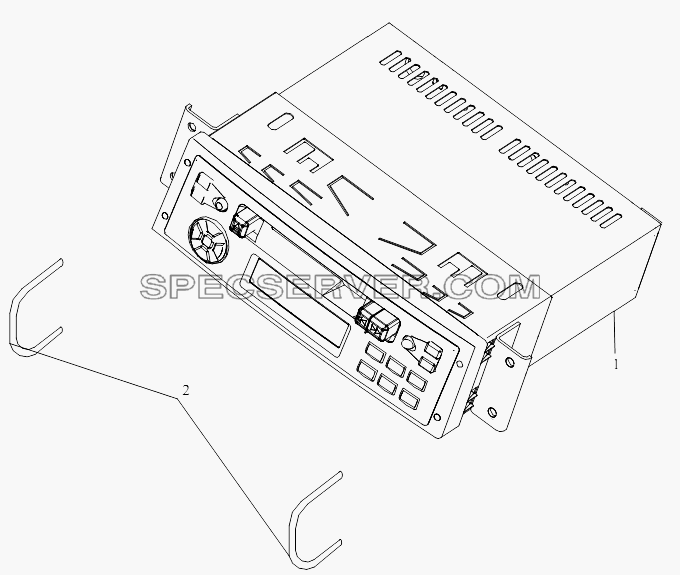

№		Номер детали	Наименование запчасти
1		7901010-719/A	Приемник - магнитола в сборе
2		7901012S116	Ключ радиоприемника

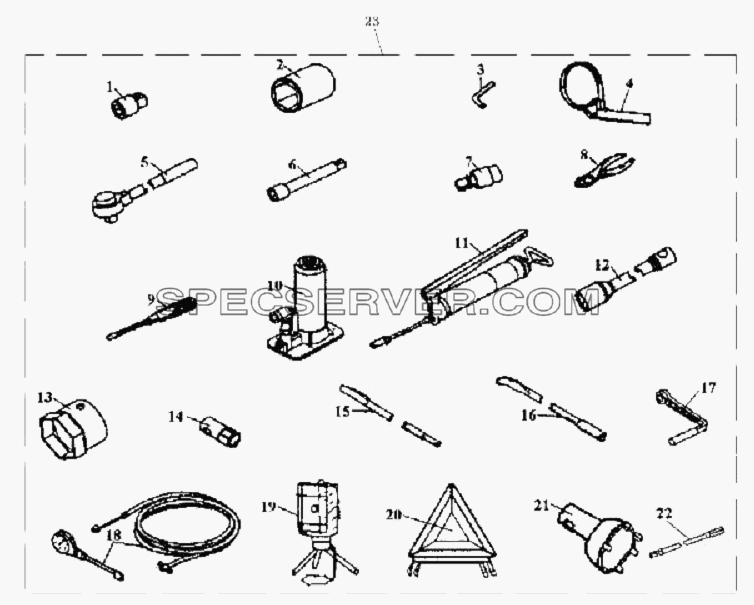

Сопроводительные инструменты для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3901301-1H	Головка № 8
1		3901303-1H	Головка № 10
1		3901304-1H	Головка № 11
1		3901307-1H	Головка № 13
2		3901311-1H	Головка № 16
2		3901313-1H	Головка № 18
2		3901317-1H	Головка № 21
2		3901319-1H	Головка № 24
2		3901321-1H	Патронная головка 27
2		3901323-1H	Головка № 30
3		3901364-1H	Торцевой ключ
4		3916115-8E	Ключ вращающего фильтра
5		3901330-1H	Ключ трещотка
6		3901345-1H	Удлинитель
7		3901355-1H	Карданный переходник
8		3901510-01	Пассатижи
9		3901680-A1	Агрегат завёртки двойного действия
10		3913030-3N	Домкрат
11		3911010-1H	Универсальная пресс-масленка
12		3916101-1H	Баллонный ключ
13		3916251-1H	Ключ для гайки поворотного кулака передней оси
14		3916104-01	Ключ для стремянок передней рессоры
14		3916104-398	Ключ для стремянок передней рессоры
15		3916201-01	Монтировка
16		3916203-01	Рычаг домкрата
17		3916258-01A2	Ключ стойки запасной шины
18		3917010-240	Механизм накачки шин
19		3916120-50A	Лампа для инструмента машины
20		3924010-1H	Знак аварийной остановки в сборе
21		3916103-369	Ключ для редуктора
22		3916410-367	Принадлежность для вентиля
23		3900G02A453/A	Набор инструмента

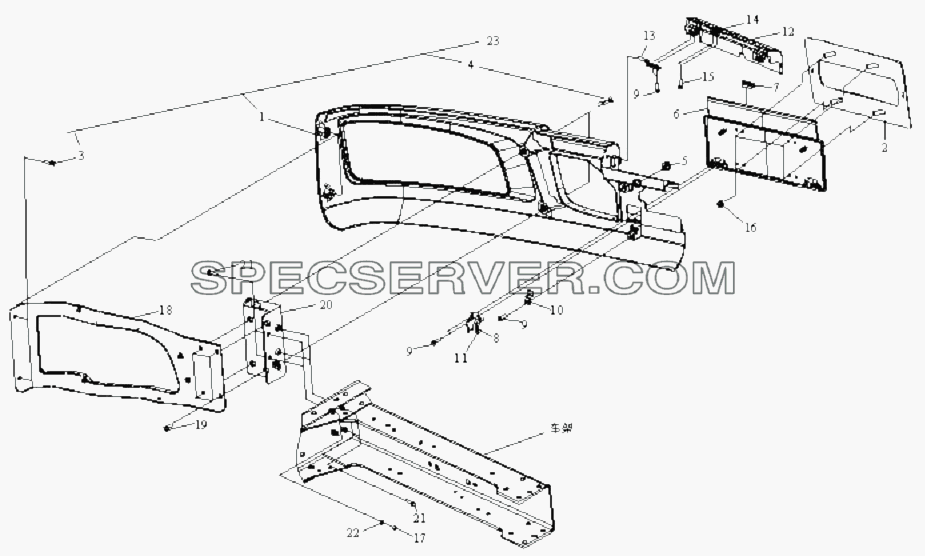

Передний бампер для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		2803010-369	Колпак переднего бампера в сборе
2		2803085-595	Фиксирующая плита номерного знака в сборе
3		CQ1460820	Установочное место для болта
4		CQ1461030	Болт
5		2803014-362	Резиновая пробка - бампер
6		2803080-367	Плита для номерного знака в сборе
7		2803086-362	Кусок ограничения
8		2803087-367	Зажимная плита А - плита номерного знака
9		Q2360612	Винт
10		2803088-362	Зажимная плита В - плита номерного знака
11		2803089-362	Петля опрокидывания - плита номерного знака
12		2803110-367	Верхняя крышка плиты номерного знака в сборе
13		2803116-362	Петля - верхняя крышка плиты номерного знака
14		2803117-362	Зажимная плита - верхняя крышка плиты номерного знака
15		Q2360512	Винт
16		CQ32606	Гайка
17		CQ34010	Гайка
18		2803285-367	Кронштейн левой фары в сборе
18		2803290-367	Кронштейн правой фары в сборе
19		CQ1461020	Болт
20		2803235-367	Напайка левой стойки бампера в сборе
20		2803240-367	Напайка правой стойки бампера в сборе
21		CQ1461040	Болт
22		Q40310	Пружинная шайба
23		2803990-522	Бампер

Передняя подвеска кабины для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5001011-369	Левый шарнирный кронштейн кабины
2		5001012-369	Правый шарнирный кронштейн кабины
3		CQ1511445	Болт
4		CQ1511440	Болт с шестигранной головкой
5		CQ34114	Гайка
6		Q40314	Пружинная шайба
7		5001025-369	Кронштейн передней подвески в сборе
8		Q1851440	Болт с шестигранной головкой и фланцем
9		5001030-369	Шарнирная упругая прокладка кабины в сборе
10		5001020B109	Амортизатор в сборе - передняя подвеска
11		CQ33310	Цельнометаллическая шестигранная самоконтрящаяся гайка типа 2
12		5001041-369	Палец - амортизатор передней подвески
13		CQ39720	Шестигранная гайка с фланцевой поверхностью
14		5001051-369	Левый верхний кронштейн - передняя подвеска
15		5001052-369	Правый верхний кронштейн - передняя подвеска
16		CQ1511645	Болт
17		Q40116	Шайба
18		Q40316	Пружинная шайба

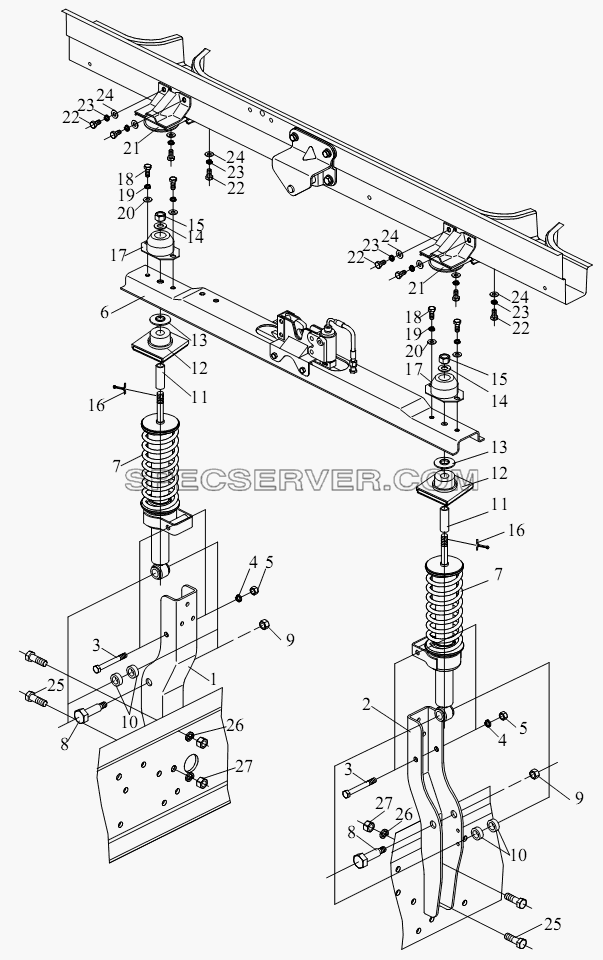

Задняя подвеска кабины для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5001225B242	Левый кронштейн в сборе - задняя подвеска
2		5001230B242	Правый кронштейн в сборе - задняя подвеска
3		CQ15112105	Болт
4		Q40312	Пружинная шайба
5		CQ34112	Гайка
6		5001270B242	Задняя плавучая балка в сборе
7		5001290B242	Амортизатор в сборе - задняя подвеска
8		5001291B242	Палец - амортизатор задней подвески
9		CQ39614	Гайка
10		5001292B242	Ограничительная втулка - амортизатор задней подвески
11		5001293B242	Рукав - амортизатор задней подвески
12		5001299B242/D	Резиновый упор в сборе - амортизатор задней подвески
13		5001296B242	Ограничительная скоба - амортизатор задней подвески
14		5001297B242	Прокладка - амортизатор задней подвески
15		CQ33316	Гайка
16		Q5003020	Шплинт
17		5001315B242	Резиновый держатель в сборе
18		CQ1501025	Болт
19		Q40110	Шайба
20		Q40310	Пружинная шайба
21		5001320B242	Задний кронштейн кабины в сборе
22		CQ1511020	Болт
23		Q40310	Пружинная шайба
24		Q40110	Шайба
25		CQ1511650	Болт
26		Q40316	Пружинная шайба
27		CQ39716	Шестигранная фланцевая гайка

Гидравлическая опора и управляющий механизм опрокидывания кабины для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5001150B242	Гидравлический цилиндр опрокидывания кабины в сборе
2		5001121B242	Подставка опоры кабины
3		CQ1511030	Болт
4		Q40110	Шайба
5		Q40310	Пружинная шайба
6		5001122B242	Втулка ограничения А - стопорная точка гидравлического цилиндра
7		5001123B242	Втулка ограничения В - стопорная точка гидравлического цилиндра
8		CQ1611690	Болт
9		Q40116	Шайба
10		CQ32916	Гайка
11		5001126B242	Втулка ограничения - нижняя стопорная точка гидравлического цилиндра
12		5001127B242	Мягкая прокладка - нижняя стопорная точка гидравлического цилиндра
13		5001128B242	Большая шайба - нижняя стопорная точка гидравлического цилиндра
14		CQ32918	Гайка
15		5001130-367	Гидравлические трубки в сборе
16		5001135-367	Гидравлические трубки в сборе
17		5001140-367	Гидравлические трубки в сборе
18		5001145-367	Гидравлические трубки в сборе
19		5001150-367	Гидравлические трубки в сборе
20		5001155-367	Гидравлические трубки в сборе
21		5001156-367	Тройник
22		5001157-367	Тройник гидравлических трубок
23		CQ35112	Гайка
24		5001175A362	Ручной насос в сборе - опрокидывание кабины
25		CQ1461040	Болт
26		CQ34010	Гайка
27		5001170A362	Агрегат ручного насоса
28		CQ1511025	Болт
29		Q40110	Шайба
30		Q40310	Пружинная шайба
31		T67414646	Пластмассовая бандажная лента
32		Q68608	Зажим для одной трубки
33		CQ1460825	Болт
34		5001410B109	Замок гидравлический кабины
35		CQ1510820	Болт
36		Q40108	Шайба
37		Q40308	Пружинная шайба
38		5001450B109	Стойка замкового пальца в сборе
39		CQ1511020	Болт
40		Q40110	Шайба
41		Q40310	Пружинная шайба
42		CQ1511220	Болт
43		Q40112	Пружинная шайба
44		Q40312	Пружинная шайба
45		Q81306	Штуцер
46		CQ34112	Гайка
