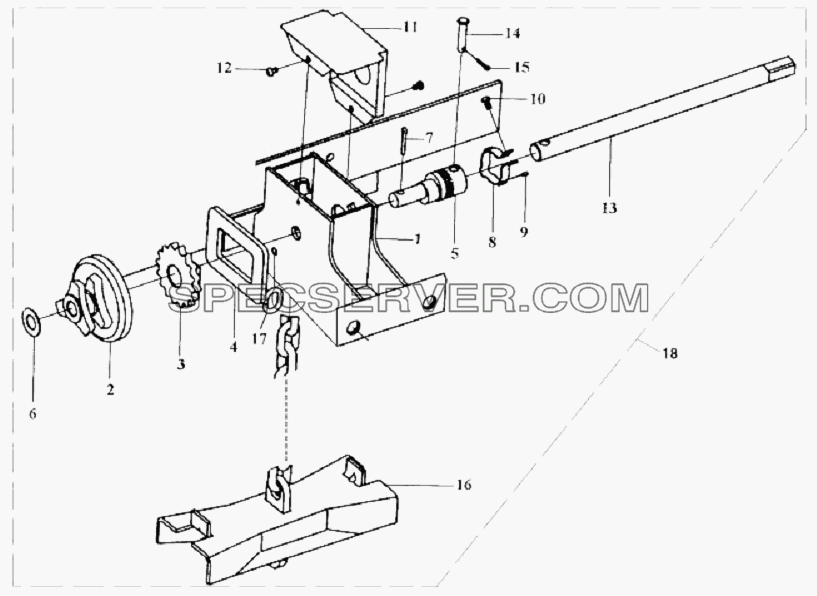

Запчасти: Подъемник запасного колеса для СА-3252 (P2K2T1A)

Подъемник запасного колеса для СА-3252 (P2K2T1A) (список запасных частей)

Подъемник запасного колеса для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 3105015-242 Корпус подъемника
2 3105034-01 Шкив подъемника
3 3105036-01 Ведущая шестерня подъемника
4 3105038-01 Самозапирающаяся планка
5 3105041-01 Ось подъемника
6 3105039-01 Шайба
7 Q5004020 Штифт
8 3105042-01 Крепежная крышка
9 3105043-01 Штифт
10 Q2140510 Винт
11 3105044-01 Крышка подъемника
12 Q214058 Винт
13 3105046-01 Рукоятка подъемника
14 Q5100838 Штифт
15 Q5003012 Штифт
16 3105050-4E Подставка запасного колеса и цепь в сборе
17 3105066-01 Фиксированное кольцо
18 3105010-242 Подъемник запасного колеса в сборе

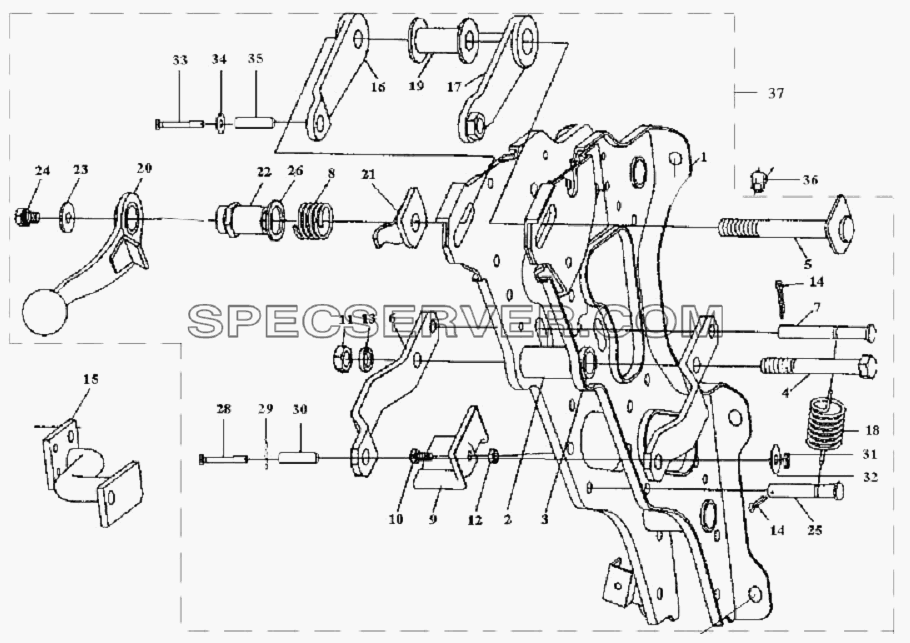

Запчасти: Стойка рулевой колонны для СА-3252 (P2K2T1A)

Стойка рулевой колонны для СА-3252 (P2K2T1A) (список запасных частей)

Стойка рулевой колонны для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 3403011-15 Левая опора рулевой колонки
- 3403012-15 Правая опора рулевой колонки
- 3403014-15 Трубка
- 3403017-15 Ограничительная планка
- 3403019-15 Опора
- 3403021-15 Опора
- 3403022-15 Планка
- 3403024-15 Втулка
- 3403026-15 Втулка
- 3403027-15 Планка
- 3403056-15 Стержень
- 3403057-15 Планка
- 3403058-15 Планка
- 3403064-15 Стержень
- 3403066-15 Прокладка
- 3403076-15 Втулка
- 3403078-15 Прокладка
- 3403096-15 Прокладка
- 3403097-15 Ограничительная планка
- CQ35112 Гайка
- Q36406 Гайка
- Q36408 Гайка
1 3403015-240 Держатель рулевой колонки в сборе
2 3403013-15 Трубка А
3 3403023-15 Втулка
4 CQ1601290 Болт
5 3403030-15 Болт с прокладкой
6 3403033-15 Пластина
7 3403034-15 Штифт
8 3403036-15 Пружина
9 3403037-15 Упор
10 CQ1500612 Болт
11 CQ35012 Гайка
12 CQ39606 Гайка
13 Q40310 Пружинная шайба
14 Q50110 Штифт
15 3403055-15 Опора рулевой колонки
16 3403050-15 Левый кронштейн
17 3403060-15 Правый кронштейн
18 3403074-15 Пружина
19 3403075C116 Втулка и прокладка в сборе
20 3403090-240 Блокирующая рукоятка
21 3403095-15 Прокладка и ограничительная планка
22 3403098-15 Гайка
23 Q40208 Шайба
24 CQ1480814A Болт
25 3403108-15 Штифт
26 3403109-15 Прокладка
27 CQ1460820 Установочное место для болта
28 CQ15112100 Болт
29 3403027-15 Планка
30 3403053-15 Втулка
31 Q40312 Пружинная шайба
32 CQ34012 Гайка
33 CQ1511260 Болт
34 Q40312 Пружинная шайба
35 3403052-15 Втулка
36 CQ39610 Гайка
37 3403010-240 Опора рулевой колонки в сборе

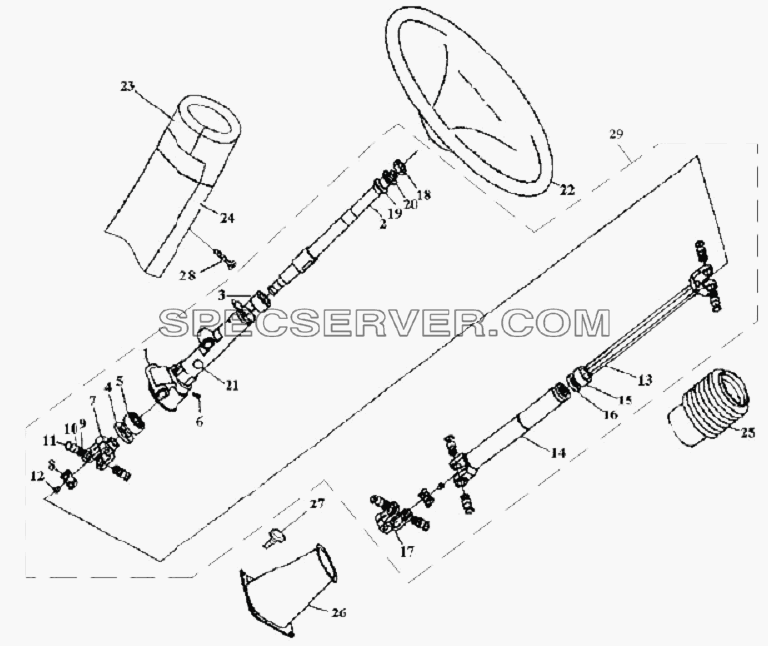

Запчасти: Рулевое колесо и привод рулевого управления для СА-3252 (P2K2T1A)

Рулевое колесо и привод рулевого управления для СА-3252 (P2K2T1A) (список запасных частей)

Рулевое колесо и привод рулевого управления для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 3404013-15 Труба рулевой колонки
- 3404015-15 Труба рулевой колонки и опора в сборе
- 3404016-15 Кронштейн замка зажигания
- 3404017-15 Втулка опоры
- 3404018-15 Верхний кронштейн рулевой колонки
- 3404019-15 Кронштейн
- 3404020-15 Рулевая ось
- 3404025-15 Верхний подшипник рулевой оси
- 3404026-15 Рулевая ось
- 3404028-15 Наружное кольцо
- 3404029-15 Ролик и держатель
- 3404033-01 Болт
- 3404034-15 Вилка карданного соединения
- 3404036-15 Муфта
- 3404037-15 Труба
- 3404038-15 Вилка карданного соединения
- 3404039-15 Вал привода
- 3404042-15 Упорное кольцо
- 3404043-15 Упорное кольцо
- 3404044-15 Упорное кольцо
- 3404049-15 Прокладка
- 3404054-15 Пробка
1 3404011-15 Опора рулевой колонки
2 3404021-15 Втулка рулевой оси
3 3404027-15 Кожух
4 3404023-15 Гайка
5 180204 Подшипник
6 CQ1500514 Болт
7 3404032-15 Карданное соединение
8 3404031-15 Крестовина
9 3404033-15 Сальник
10 3404040-15 Подшипник
11 3404041-15 Упорное кольцо
12 3404022-15 Заглушка
13 3404030-15 Вал привода и карданное соединение
14 3404035-15 Вилка карданного соединения
15 3404046-15 Кожух пыльника
16 3404047-15 Пыльник
17 3404048-15 Карданное соединение
18 CQ35120 Гайка
19 Q40120 Плоская шайба
20 Q40420 Пружинная шайба
21 3404053-15 Корпус рулевого управления
22 3402010-240 Рулевое колесо и кнопки в сборе
23 3403061-240 Левый кожух рулевой колонки
24 3403062-240 Правый кожух рулевой колонки
25 3403049-15 Пылезащитный кожух
26 3403051K1H Нижний чехол рулевой колонны
27 CQ1460820 Установочное место для болта
28 Q2710525 Винт
29 3404010-15 Рулевая ось и вал в сборе

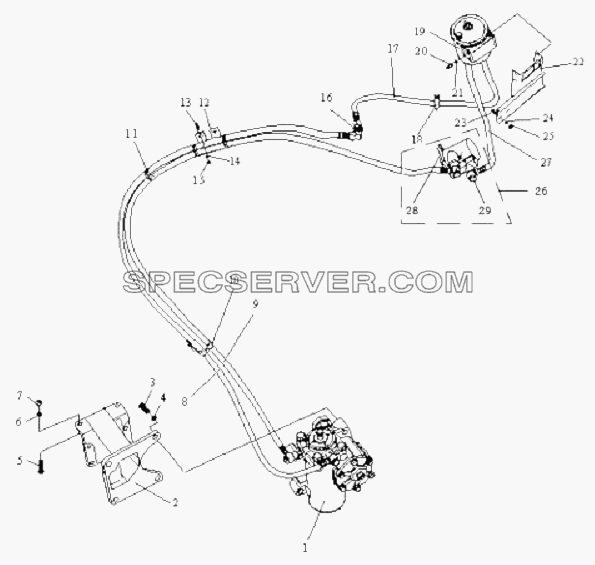

Силовая рулевая магистраль для СА-3252 (P2K2T1A) (список запасных частей)

Силовая рулевая магистраль для СА-3252 (P2K2T1A) (список запасных частей)

Силовая рулевая магистраль для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1104266-77 Защитное кольцо возвратной трубки
- 3406021-91 Пустотелый болт
- 3406021-91 Пустотелый болт
- 3406022-91 Пустотелый болт
- 3406029C05 Нижний Двухтрубчатый зажим
- 3406321A8E Комбинированная уплотнительная шайба
- 3406321A8E Комбинированная уплотнительная шайба
- 3406322A8E Комбинированная уплотнительная шайба
- 3406424-45A Соединение
- 3506427-240 Зажим
- CQ1500845 Болт
- CQ34008 Гайка
- CQ35320 Гайка
- Q40108 Шайба
- Q40308 Пружинная шайба
1 3411010-371 Рулевое управление с гидроусилителем в сборе рисунок образца
2 3403016-367 Кронштейн усилителя рулевого механизма
3 CQ1512050T Болт
4 Q40320 Пружинная шайба
5 CQ1501650 Болт
6 Q40316 Пружинная шайба
7 CQ34016 Гайка
8 3406405-367 Возвратная трубка в сборе
9 3406030A367 Мягкий шланг высокого давления в сборе
10 3506426-240 Кронштейн
11 T67417246 Пластмассовый хомут
12 3406046-367 Держатель трубки
13 CQ1500825 Болт
14 Q40308 Пружинная шайба
15 CQ34008 Гайка
16 3406117A8E Угловой шарнир трубы
17 3406440A367 2 - ой обратный маслопровод в сборе
18 3406028C05 Двухтрубчатая зажимная крышка
19 3408010A8E Узел бачка для жидкости усилителя руля
20 CQ1500816 Болт
21 Q40308 Пружинная шайба
22 3408020A367 Подставка в сборе
23 CQ1501025 Болт
24 Q40310 Пружинная шайба
25 CQ34010 Гайка
26 3407020A604-0646 Силовой рулевой масляный насос в сборе
27 3406010A367 Впускной маслопровод в сборе
28 3407024-29D Прокладка - силовой поворотный насос
29 Q1841030 Болт

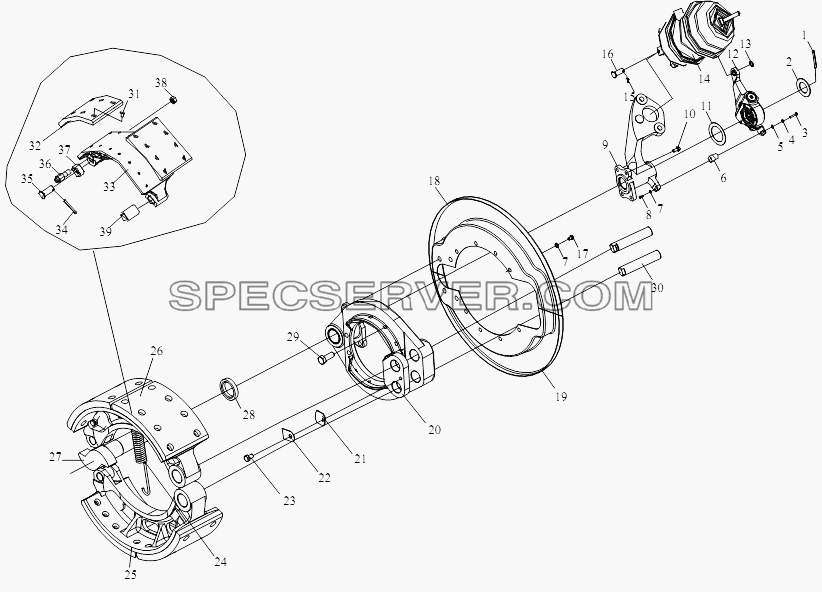

Тормозные механизмы передних колес для СА-3252 (P2K2T1A) (список запасных частей)

Тормозные механизмы передних колес для СА-3252 (P2K2T1A) (список запасных частей)

Тормозные механизмы передних колес для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 3501040-242 Кронштейн
- 3501128-242/523 Стойка кулачка переднего правого тормоза
- 3501152-242 Тормозной кулак
- 3501210-242 Регулировочный рычаг в сборе
1 Q5006035 Штифт
2 3501158-A3S Шайба
3 CQ1500816 Болт
4 Q40308 Пружинная шайба
5 Q40108 Шайба
6 3501033-242 Втулка
7 Q40306 Пружинная шайба
8 CQ1500620 Шестигранный болт
9 3501127-242/523 Стойка кулачка переднего левого тормоза
10 3501038-242 Болт
11 3501156-01 Регулировочная шайба
12 3501205-242 Регулировочный рычаг в сборе
13 Q40114 Шайба
14 3530010-362 Пружинный тормозной цилиндр
15 Q5003025 Шплинт
16 Q5101438 Штифт
17 CQ1500610 Болт
18 3501031-4E Левый верхний правый нижний пылезащитный диск переднего тормоза
19 3501032-4E Левый нижний правый верхний пылезащитный диск переднего тормоза
20 3501035-242 Кронштейн
21 3501086-4E Планка
22 3501087-4E Застежка крепежного болта отбойника вала колодки
23 CQ1501016 Болт
24 3501436-4E Возвратная пружина - пластинка колодки переднего тормоза
25 3501375-4E Колодка тормозная передняя с накладками
26 3501380-4E Колодка тормозная задняя ось
27 3501151-242 Тормозной кулак
28 3501134-4E Шайба кулачка
29 3502038-1H Болт
30 3501082-4E Вал пластинки тормозной колодки
31 3501408-1H Заклепка
31 3501408-1H Заклепка
32 3501407-1H фрикционная накладка - пластинка колодки переднего тормоза
32 3501407-1H фрикционная накладка - пластинка колодки переднего тормоза
33 3501391-4E Пластинка переднего тормоза
33 3501391-4E Пластинка переднего тормоза
34 Q5004030 Штифт
34 Q5004030 Штифт
35 3501398-02 Штифт
35 3501398-02 Штифт
36 3501393-4E Палец - возвратная пружина пластинки колодки переднего тормоза
36 3501393-4E Палец - возвратная пружина пластинки колодки переднего тормоза
37 3501397-02 Ролик тормозной колодки
37 3501397-02 Ролик тормозной колодки
37 3501397-02 Ролик тормозной колодки
38 CQ34014 Гайка
38 CQ34014 Гайка
38 CQ34014 Гайка
39 3501396-4E Втулка - пластинка колодки тормоза
39 3501396-4E Втулка - пластинка колодки тормоза
39 3501396-4E Втулка - пластинка колодки тормоза

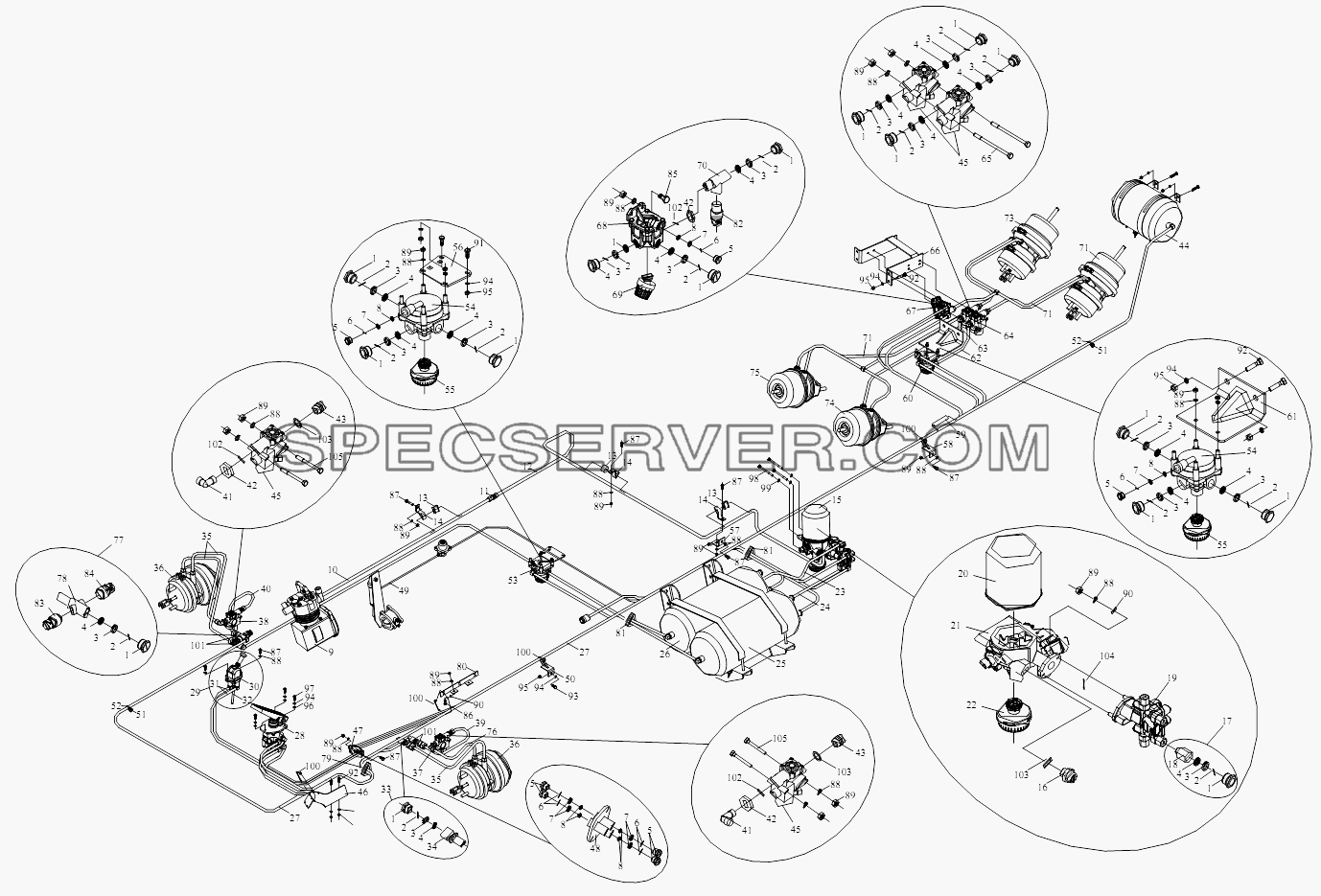

Тормозная магистраль для СА-3252 (P2K2T1A) (список запасных частей)

Тормозная магистраль для СА-3252 (P2K2T1A) (список запасных частей)

Тормозная магистраль для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей















содержание   ..  11  12  13  14   ..





Номер детали Наименование запчасти
1 3513406-50A Втулка
2 3513408-50A Уплотнительное кольцо
3 3513407-50A Рым
4 3513403-50A Уплотнительное кольцо
5 3506406-50A Втулка
6 3506408-50A Уплотнительное кольцо
7 3506407-50A Рым
8 3506403-50A Уплотнительное кольцо
9 3509010-614-0435 Воздушный компрессор в сборе
10 3506205-435 Передний пневмопровод воздушного компрессора в сборе
11 3506214-50A Непосредний штуцер
12 3506210-453 Задний пневмопровод воздушного компрессора в сборе
13 3506208-382 Втулка пневмопровода
14 3506207-435 Опора пневмопровода
15 3515010-523/A Секция воздушной обработки со штуцером в сборе
16 3506204-50A/B Конечный штуцер - секция воздушной обработки
17 3515410-469 Переходный штуцер в сборе
18 3515409-469 Переходный штуцер
19 3515025-73A Четырехконтурный защитный клапан в сборе
20 3511020-50A Воздушный сушильный резервуар в сборе
21 3511015-73A Цоколь воздушной сушилки в сборе
22 3515025-523/A Глушитель
23 3506220-487 Пневмопровод в сборе
24 3506225-487 Пневмопровод в сборе
25 3513080-515/A Двухконтурный воздушный резервуар с соединением корпуса клапана в сборе
26 3513080-515/A Двухконтурный воздушный резервуар с соединением корпуса клапана в сборе
27 3506100-595 Трубопровода в сборе
27 3506100-639 Трубопровода в сборе
28 3514105-362 Тормозной клапан
29 3508105-436 Клапан с пневмопроводами
30 3508020-240 Клапан
31 3506200-436 Ручной тормоз
32 3506470-240 Выпускной клапан
33 3506415-367 Штуцер
34 3506416-367 Штуцер
35 3506040-367 Пневмопровод
36 3530010-362 Пружинный тормозной цилиндр
37 3550315B109/A Электромагнитный клапан передней левой антиблокировки с штуцер в сборе
38 3550320B109/A Электромагнитный клапан передней правой антиблокировки с штуцер в сборе
39 3506615B109 Перевозочный воздушный трубопровод в сборе - переднее левое соединение к электромагнитному клапану
40 3506620B109 Перевозочный трубопровод в сборе - переднее правое соединение к электромагнитный
41 3550311B109 Штyцep - Элekтpoмaгнитный kлaпaн cиcтeмы ABS
42 3511012-Ш Уплотнительная червячная втулка - выход воздушной сушилки
43 3512011-4E Плоская уплотнительная пробка воздухопровода
44 3513090-368 Ресивер с клапаном в сборе
45 3550310-50A Элekтpoмaгнитный kлaпaн cиcтeмы ABS в cбope
46 3506101-367 Держатель
47 3506400-385 Многоканальное соединения
48 3506404-367 Многоканальное соединение
49 3506815-367 Пневмопровод в сборе
50 3506422-242 Кронштейн пневмопровода
51 3506426-240 Кронштейн
52 3506427-240 Зажим
53 3518015-523/A Последовательный клапан переднего моста с глушителем и стойкой в сборе
54 3518015-50A Последовательный клапан в сборе
55 3515025-523/A Глушитель
56 3518012-382/A Стойка - последовательный клапан переднего моста
57 3506209-453 Кронштейн пневмопровода
58 3506421-242 Кронштейн пневмопровода
59 3506263-242 Кожух
60 3518010-523/A Последовательный клапан с глушителем в сборе
61 3518012-369/C Стойка - последовательный клапан
62 3506510-435 3506510 - 435
63 3506520-73A/D Пepeвoзoчный тpyбoпpoвoд в cбope - пepeдний пocлeдoвaтeльный kлaпaн k пpaвoй ABS
64 3550335-362/A Задний антиблокировачный электромагнитный клапан с переносным соединением в сборе
65 3550336-367 Болт крепления электромагнитного клапана
66 3550012-435/A Стойка - электромагнитные клапаны среднего и
67 3516020-523 Ускорительный клапан
68 3516025-523 Ускорительный клапан в сборе
69 3515025-523/A Глушитель
70 3516310-368 Трехходовой переносный штуцер
71 3506300-639/A Трубопроводы среднего и заднего мостов
72 3530015-523 Левый пружинный тормозной цилиндр в сборе
73 3530020-523 Правый пружинный тормозной цилиндр в сборе
74 3530025-523 Левый пружинный тормозной цилиндр в сборе
75 3530030-523 Правый пружинный тормозной цилиндр в сборе
76 3506030-242 Перевозочный воздушный шланг первого тормоза в сборе
77 3506415-612 Четырехходовое соединение в сборе
78 3506416-612 Четырехходовое соединение
79 1104261-260 Резиновое защитное кольцо
80 3406046-367 Держатель трубки
81 3550351BA0S Резиновый защитный чехол
82 3757050-50A/D Выключатель тревоги пневматического стояночного тормоза в сборе
83 3720010-55A Выключатель тормоза
84 3720010-417 Выключатель тормоза
85 CQ1500830 Болт
86 CQ1500835 Болт
87 CQ1500840 Болт
88 Q40308 Пружинная шайба
89 CQ34008 Гайка
90 Q40108 Шайба
91 CQ1501025 Болт
92 CQ1501035 Болт
93 CQ1501040 Болт
94 Q40310 Пружинная шайба
95 CQ34010 Гайка
96 Q40110
