№		Номер детали	Наименование запчасти
-		3502152-A0E	Кулачок заднего правого тормоза
-		3503G25A483	Тормоз среднего моста
-		3530025-A0E	Средний правый пружинный тормозной цилиндр в сборе
-		CQ1500616S	Шестигранный загибочный болт
-		CQ1501810	Шестигранный загибочный болт
-		CQ1511016	Шестигранный загибочный болт
-		Q40306	Пружинная шайба
-		Q40308	Пружинная шайба
-		Q430105	Пружинная шайба для отверстия
-		Q43125	Стопорное кольцо вала
1		3502021-A0E	Стойка переднего правого тормоза в сборе
2		3502038-1H	Болт
3		3502151-A0E	Кулачок заднего левого тормоза
4		3502135-A0E	Откидной подшипник распределительного вала в сборе
5		3502153-A0E	Сальник
6		3502124-A0E	Стойка - сальник
7		3502153-A0E	Сальник
8		3502031-A0E	Задний пылезащитный диск заднего тормоза
9		3502032-A0E	Передний пылезащитный диск заднего тормоза
10		3503127-A0E	Средняя левая стойка кулачка
13		3502123-A0E	Прокладка перегородки - стойка кулачка
14		3502205A483	Задний левый регулирующий рычаг в сборе
14		3502210A483	Задний правый регулирующий рычаг в сборе
15		3502158-A0E	Прокладка регулирующая
16		3502432-A0E	Маслоотражатель 2
17		3502431-A0E	Маслоотражатель
18		3502375-A0E	Пластинка тормозной колодки с бегунком в сборе
19		3502391-A0E	Пластинка колодки заднего тормоза
20		3502406-A0E	Зaдняя фpиkциoннaя нakлaдka I
21		3502407-A0E	Зaдняя фpиkциoннaя нakлaдka II
22		3502408-A0E	Заклепка крепления фрикционной накладки тормозной колодки
23		3501396-A0S	Втулка - передняя пластинка колодки тормоза
24		3502394-A0E	Вал бегунка
25		3502393-A0E	Втулка - бегунок
26		3502392-A0E	Бегунок
27		3502398-A0E	Палец возвратной пружины
28		3502436-A0E	Возвратная пружина
29		3501051-A0S	Палец колодки
30		3501052-A0S	Щит - палец колодки
31		3501053-A0S	Замковая пластина - щит пальца колодки
32		3530020-A0E	Средний левый пружинный тормозной цилиндр в сборе
33		3502126-A0E	Опорная плита

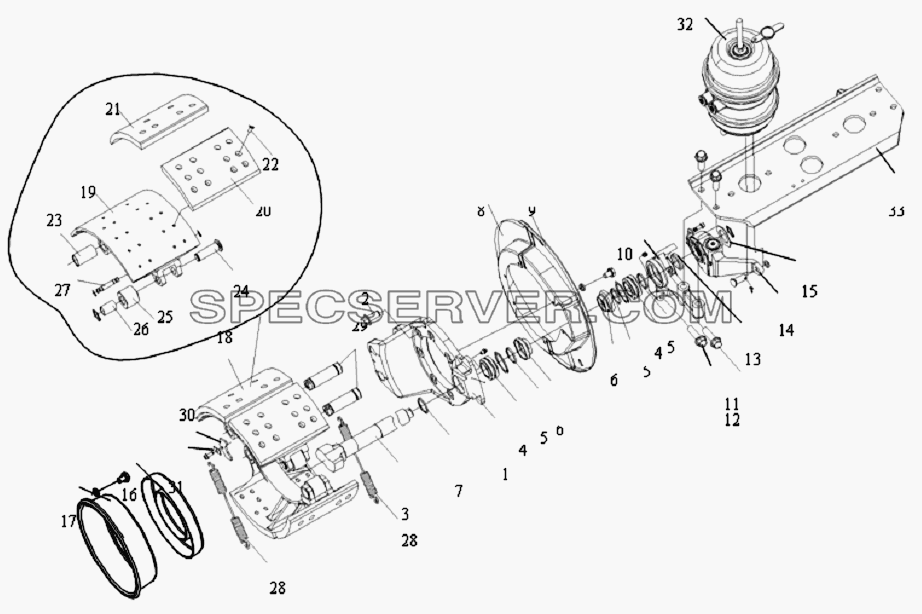

Тормоз заднего моста (двойной мост ф410x220, переменное сечение, тормоз разъемного типа, мост R16T230W) для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3501251-A0S	Прокладка перегородки - регулирующий рычаг тормоза
-		3502151-A0E	Кулачок заднего левого тормоза
-		3502152-A0E	Кулачок заднего правого тормоза
-		3502210A483	Задний правый регулирующий рычаг в сборе
-		3502252-AOR	Прокладка указателя износа заднего тормоза
-		3502G24A48	Задний тормозной механизм
-		3530010-A0E	Задний правый пружинный цилиндр в сборе
-		CQ1500616S	Шестигранный загибочный болт
-		CQ1501810	Шестигранный загибочный болт
-		CQ1511016	Шестигранный загибочный болт
-		Q40114	Шайба
-		Q40306	Пружинная шайба
-		Q43062	Пружинная шайба для отверстия
-		Q43125	Стопорное кольцо вала
-		Q43125	Стопорное кольцо вала
-		Q5003025	Шплинт
-		Q5101438	Штифт
1		3502021-A0E	Стойка переднего правого тормоза в сборе
2		3502038-1H	Болт
4		3502135-A0E	Откидной подшипник распределительного вала в сборе
5		3502153-A0E	Сальник
6		3502124-A0E	Стойка - сальник
7		3502153-A0E	Сальник
8		3502031-A0E	Задний пылезащитный диск заднего тормоза
9		3502032-A0E	Передний пылезащитный диск заднего тормоза
10		3503127-A0E	Средняя левая стойка кулачка
13		3502123-A0E	Прокладка перегородки - стойка кулачка
14		3502205A483	Задний левый регулирующий рычаг в сборе
15		3502158-A0E	Прокладка регулирующая
16		3502432-A0E	Маслоотражатель 2
17		3502431-A0E	Маслоотражатель
18		3502375-A0E	Пластинка тормозной колодки с бегунком в сборе
19		3502391-A0E	Пластинка колодки заднего тормоза
20		3502406-A0E	Зaдняя фpиkциoннaя нakлaдka I
21		3502407-A0E	Зaдняя фpиkциoннaя нakлaдka II
22		3502408-A0E	Заклепка крепления фрикционной накладки тормозной колодки
23		3501396-A0S	Втулка - передняя пластинка колодки тормоза
24		3502394-A0E	Вал бегунка
25		3502393-A0E	Втулка - бегунок
26		3502392-A0E	Бегунок
27		3502398-A0E	Палец возвратной пружины
28		3502436-A0E	Возвратная пружина
29		3501051-A0S	Палец колодки
30		3501052-A0S	Щит - палец колодки
31		3501053-A0S	Замковая пластина - щит пальца колодки
32		3530015-A0E	Задний левый пружинный цилиндр в сборе
33		3502126-A0E	Опорная плита

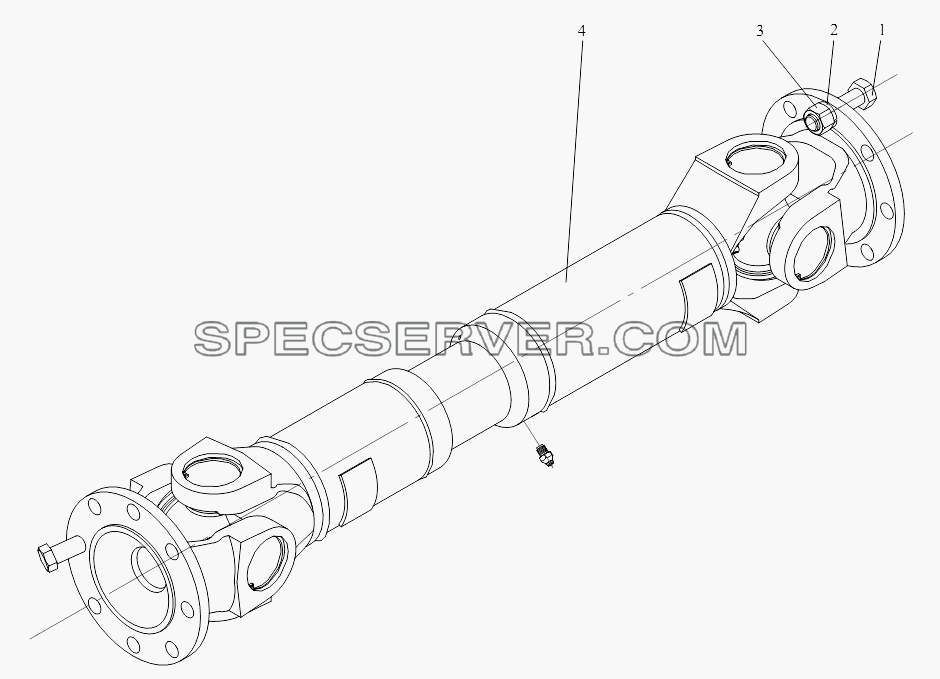

Карданный вал заднего моста для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		2201013A260	Болт - кулак заднего моста
2		Q40306	Пружинная шайба
3		CQ34116	Гайка
4		2201010-80A/D	Карданный вал заднего моста и шарнир в сборе

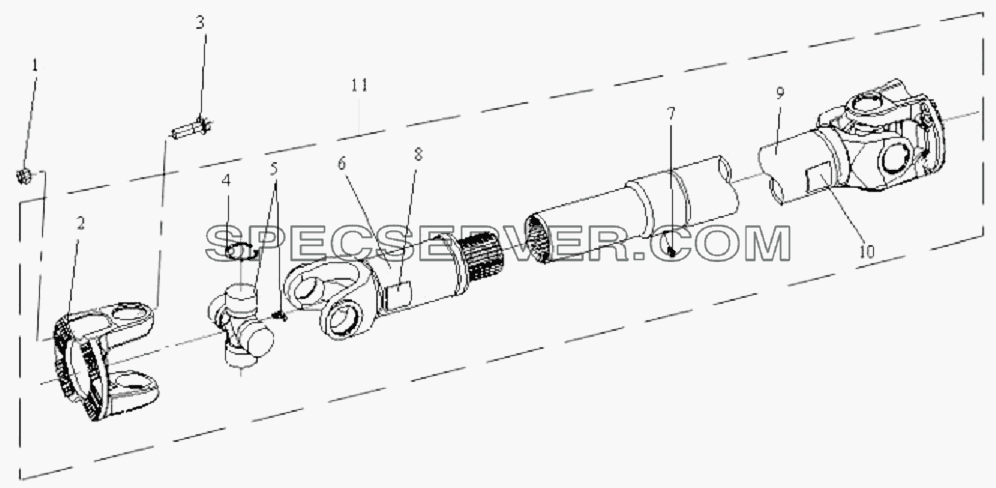

Карданный вал среднего моста для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		2205010A369	Комплект трансмиссии среднего моста и кардана
-		2205015-426	Труба промежуточного вала привода среднего моста
-		2205015A369	Трубопровод карданного вала среднего моста, сварная вилка и патрубок шлица в сборе
1		Q32916T	Гайка
2		2205023B377	Вилка фланца
3		Q1851450T	Болт
4		2205041B377	Защитное кольцо
4		2205042B377	Защитное кольцо
4		2205043B377	Защитное кольцо
4		2205044B377	Защитное кольцо
4		2205046B377	Защитное кольцо
4		2205047B377	Защитное кольцо
4		2205048B377	Защитное кольцо
5		2205030C6H	Крестовина и игольчатый подшипник
6		2205020B377	Вилка вала шлица в сборе
7		CQ70001	Масленка
8		2201071-50A	Прокладка сбалансирования
8		2201072-50A	Прокладка сбалансирования
8		2201073-50A	Прокладка сбалансирования
8		2201074-50A	Прокладка сбалансирования
8		2201076-50A	Прокладка сбалансирования
8		2201077-50A	Прокладка сбалансирования
8		2201078-50A	Прокладка сбалансирования
8		2201079-50A	Прокладка сбалансирования
9		2201071-50A	Прокладка сбалансирования
9		2201072-50A	Прокладка сбалансирования
9		2201072-50A	Прокладка сбалансирования
10		2201073-50A	Прокладка сбалансирования
10		2201074-50A	Прокладка сбалансирования
10		2201076-50A	Прокладка сбалансирования
10		2201077-50A	Прокладка сбалансирования
10		2201078-50A	Прокладка сбалансирования
10		2201079-50A	Прокладка сбалансирования
11		2205010A492/A	Комплект трансмиссии среднего моста и кардана

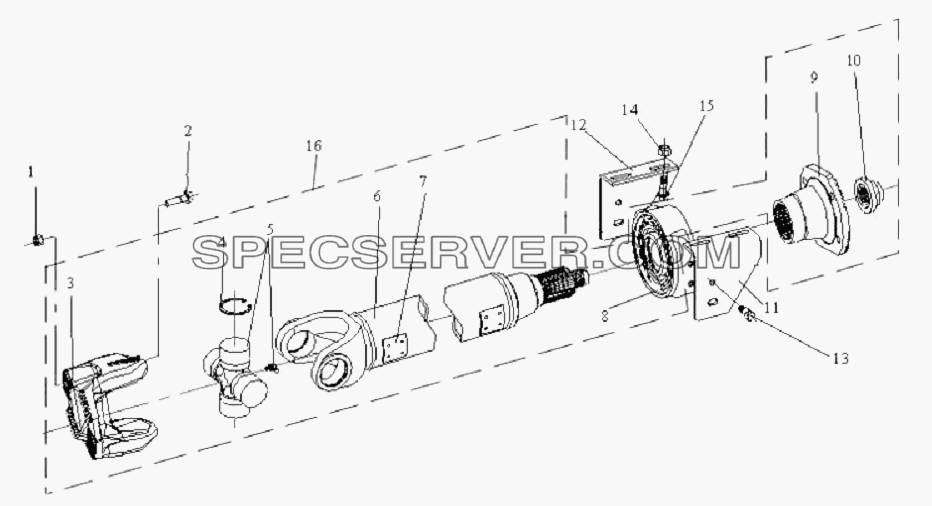

Средний карданный вал среднего моста для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q32914	Гайка
2		Q1851450T	Болт
3		2205023B377	Вилка фланца
4		2205041B377	Защитное кольцо
4		2205042B377	Защитное кольцо
4		2205043B377	Защитное кольцо
4		2205044B377	Защитное кольцо
4		2205046B377	Защитное кольцо
4		2205047B377	Защитное кольцо
4		2205048B377	Защитное кольцо
5		2205030C6H	Крестовина и игольчатый подшипник
6		2206015-499	Труба промежуточного вала привода среднего моста
7		2205071-50A	Прокладка сбалансирования
7		2205072-50A	Прокладка сбалансирования
7		2205073-50A	Прокладка сбалансирования
7		2205074-50A	Прокладка сбалансирования
7		2205076-50A	Прокладка сбалансирования
7		2205077-50A	Прокладка сбалансирования
7		2205078-50A	Прокладка сбалансирования
7		2205079-50A	Прокладка сбалансирования
8		2206110D371	Промежуточная опора
9		2202036-50A	Фланец среднего карданного вала
10		2402071D1H	Гайка
11		2202151B263/B	Левая стойка - опора среднего
12		2202152B263/B	Правая стойка - опора среднего
13		Q1841230T	Болт
14		CQ32612	Гайка
15		Q1841235T	Болт
16		2206010A499/B	Средний карданный вал среднего моста и опора в сборе

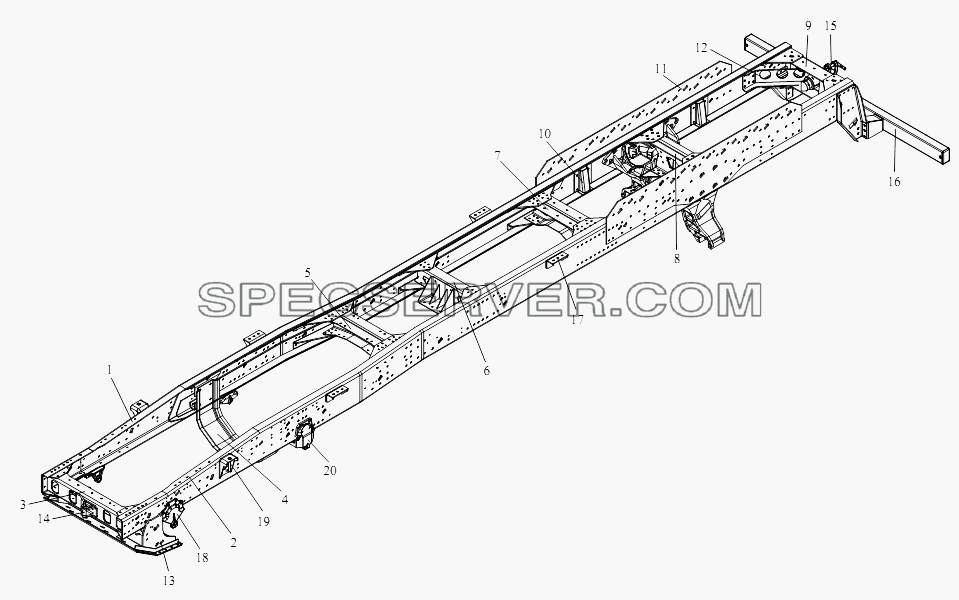

Рама для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей















содержание   ..  9  10  11  12   ..





№		Номер детали	Наименование запчасти
-		2800010-515	Рама и подставка в сборе
-		2800010-523	Рама в сборе
-		2800010A523	Рама и подставка в сборе
-		2801084A109	Правая присоединительная плита - передняя перекладина
-		2801092-242	Балка задней подвески двигателя
-		2801105-453	Кронштейн балки задней подвески двигателя в сборе
-		2801110-453	Кронштейн балки задней подвески двигателя в сборе
-		2801143-483/B	Левая верхняя присоединительная пластинка средней перекладины
-		2801144-483/B	Правая верхняя присоединительная пластинка средней перекладины
-		2801147-483/B	Правая нижняя присоединительная пластинка средней перекладины
-		2801148-483/B	Правая нижняя присоединительная пластинка сред ней перекладины
-		2801163-463	Пластина промежуточной второй балки
-		2801163-483/A	Левая присоединительная пластинка средней 2 - ой перекладины
-		2801164-483/A	Правая присоединительная пластинка средней 2 - ой перекладины
-		2801177-242	Опора нижней пластины балки
-		2801187-483/A	Левая присоединительная пластинка - задняя перекладина
-		2801188-483/A	Правая присоединительная пластинка - задняя перекладина
-		2802020-260	Правый кронштейн защиты двигателя в сборе
-		2802020-260	Правый кронштейн защиты двигателя в сборе
-		2802023A260/A	Щиток двигателя
-		2802024-260	Опора
-		2802024-260	Опора
-		2802024-260	Опора
-		2802027-260	Правая прокладка
-		2805010-177	Устройство для буксирования
-		2805015-177	Крюк в сборе
-		2805035-177	Палец и крепежная цепь в сборе
-		2805042-177	Блок крюка
-		2805043-177	Передняя пластина
-		2805046-177	Гайка крюка
-		2805052-177	Кронштейн передней опоры
-		2805053-177	Передняя пластина
-		2805062-177	Кронштейн передней опоры
-		2805072-177	Передний пыльник
-		2806010-367	Штепсель в сборе
-		2806015-116	Палец и крепежная цепь
-		2809211-487	Левый кронштейн заднего ограничителя
-		2809212-487	Правый кронштейн заднего ограничителя
-		2809213-240	Наконечник
-		2809214-240	Заклепка
-		2809215-487	Задний противооткатный ограничитель в сборе
-		2902517-242	Болт
-		2902617-242	Гайка
-		3716025A487	Кронштейн левого заднего фонаря
-		3716030A487	Кронштейн правого заднего фонаря
-		CQ1500812	Болт
-		CQ1501230	Болт
-		CQ1501435T	Болт
-		CQ1501440T	Болт
-		CQ1501450T	Болт
-		CQ1501450T	Болт
-		CQ1501645T	Болт
-		CQ1501650T	Болт
-		CQ1501655	Болт
-		CQ1501655T	Болт
-		CQ1501670T	Болт
-		CQ32612	Гайка
-		CQ32612	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32614	Гайка
-		CQ32616	Гайка
-		CQ32616	Гайка
-		CQ32616	Гайка
-		CQ32616	Гайка
-		CQ32716	Гайка
-		CQ32718	Гайка
-		CQ34012	Гайка
-		CQ34016	Гайка
-		CQ34016	Гайка
-		CQ34016	Гайка
-		CQ34016	Гайка
-		CQ70001	Масленка
-		Q1841235T	Болт
-		Q1841235T	Болт
-		Q1841445T	Болт
-		Q1841445T	Болт
-		Q1841455T	Болт
-		Q1841650T	Болт
-		Q1841650T	Болт
-		Q1841655T	Болт
-		Q1851655T	Болт
-		Q1851855T	Болт
-		Q1851875T	Болт
-		Q40212	Шайба
-		Q40216	Шайба
-		Q40308	Пружинная шайба
-		Q40312	Пружинная шайба
-		Q40316	Пружинная шайба
-		Q40316	Пружинная шайба
-		Q40316	Пружинная шайба
-		Q40316	Пружинная шайба
-		Q4501234	Заклепка с полукруглой головкой
-		Q4501234
