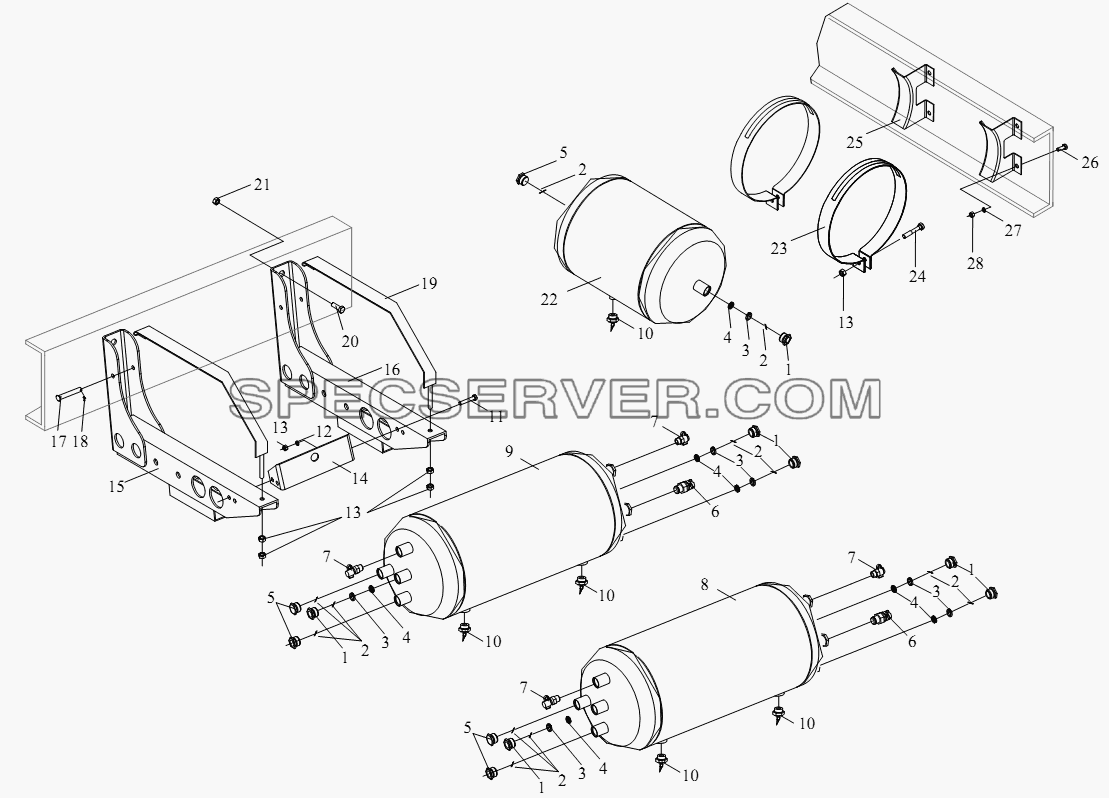

Воздушный резервуар для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3513406-50A	Гайка
2		3513408-50A	Уплотнительное кольцо
3		3513407-50A	Фиксирующее кольцо
4		3513403-50A	Фасонное уплотнительное кольцо
5		3506406-50A	Гайка
6		3506408-50A	Уплотнительное кольцо
7		3506407-50A	Фиксирующее кольцо
8		3506403-50A	Фасонное уплотнительное кольцо
9		3509010-435	Воздушный компрессор
10		3506205-435	Передний пневмопровод воздушного компрессора в сборе
11		3506214-50A	Штуцер
12		3506210-453	Задний пневмопровод воздушного компрессора в сборе
13		3506208-382	Втулка пневмопровода
14		3506207-435	Опора пневмопровода
15		3515010-523	Элемент пневмопровода со штуцером
16		3506204-50A	Элемент пневмопровода со штуцером
17		3515410-469	Переходный штуцер в сборе
18		3515409-469	Переходный штуцер
19		3515025-73A	Четырехконтурный предохранительный клапан в сборе
20		3511020-50A	Воздушный сушильный резервуар в сборе
21		3511015-73A	Цоколь воздушной сушилки в сборе
22		3515025-523	Глушитель в сборе
23		3506220-487	Пневмопровод в сборе
24		3506225-487	Пневмопровод в сборе
25		3513090-515	Двухконтурный воздушный резервуар с соединением корпуса клапана в сборе
26		3513080-515	Двухконтурный воздушный резервуар с соединением корпуса клапана в сборе
27		3506100-595	Трубопровода в сборе
27		3506100-639	Трубопровода в сборе
28		3514105-362	Тормозной клапан
29		3508105-436	Клапан с пневмопроводами
30		3508020-240	Клапан
31		3506200-436	Ручной тормоз
32		3506470-240	Выпускной клапан
33		3506415-367	Штуцер
34		3506416-367	Штуцер
35		3506040-367	Пневмопровод
36		3530010-362	Пружинный тормозной цилиндр
37		3550315B109	Электромагнитный клапан
38		3550320B109	Электромагнитный клапан
39		3506615B109	Пневмопровод в сборе
40		3506620B109	Пневмопровод в сборе
41		3550311B109	Электромагнитный клапан
42		3511012-1H	Уплотнение
43		3512011-4E	Штуцер
44		3513090-368	Ресивер с клапаном в сборе
45		3550310-50A	Электромагнитный клапан
46		3506101-367	Держатель
47		3506400-385	Многоканальное соединения
48		3506404-367	Многоканальное соединение
49		3506815-367	Пневмопровод в сборе
50		3506422-242	Кронштейн пневмопровода
51		3506426-240	Кронштейн
52		3506427-240	Зажим
53		3518015-523	Ускорительный клапан в сборе
54		3518015-50A	Ускорительный клапан в сборе
55		3518025-523	Глушитель в сборе
56		3518012-382	Держатель ускорительного клапана
57		3506209-453	Кронштейн пневмопровода
58		3506421-242	Кронштейн пневмопровода
59		3506263-242	Кожух
60		3518010-523	Ускорительный клапан о глушителем в сборе
61		3518012-369	Кронштейн
62		3506510-73A	Пневмопровод ускорительного клапана АВЗ
63		3506520-73A	Пневмопровод ускорительного клапана АВЗ
64		3550335-362	Электромагнитный клапан
65		3550336-367	Болт крепления электромагнитного клапана
66		3550012-368	Кронштейн электромагнитный клапана
67		3516020-523	Ускорительный клапан
68		3516025-523	Ускорительный клапан в сборе
69		3516030-523	Глушитель в сборе
70		3516311-368	Штуцер
71		3506300-523	Пневмопроводы
72		3530015-523	Левый пружинный тормозной цилиндр в сборе
73		3530020-523	Правый пружинный тормозной цилиндр в сборе
74		3530025-523	Левый пружинный тормозной цилиндр в сборе
75		3530030-523	Правый пружинный тормозной цилиндр в сборе
76		3506030-242	Перевозочный воздушный шланг первого тормоза в сборе
77		3506415-612	Четырехходовое соединение в сборе
78		3506416-612	Четырехходовое соединение
79		1104261-260	Резиновое защитное кольцо
80		3406046-367	Держатель трубки
81		3724031-77A	Резиновый защитный чехол
82		3757050-435	Выключатель индикации ручного тормоза в сборе
83		3720010-55A	Выключатель тормозной лампы в сборе
84		3720010-417	Выключатель тормоза
85		CQ1500830	Болт
86		CQ1500835	Болт
87		CQ1500840	Болт
88		Q40308	Пружинная шайба
89		CQ34008	Гайка
90		Q40108	Шайба
91		CQ1501025	Болт
92		CQ1501035	Болт
93		CQ1501040	Болт
94		Q40310	Пружинная шайба
95		CQ34010	Гайка
96		Q40110

№		Номер детали	Наименование запчасти
1		3513406-50A	Гайка
2		3513408-50A	Уплотнительное кольцо
3		3513407-50A	Фиксирующее кольцо
4		3513403-50A	Фасонное уплотнительное кольцо
5		3513421-50A	Пробка
6		3757010-50A	Датчик сигнализации о низком давлении
7		3506700-240	Проверочный штуцер
8		3513070-515	Двухконтурный воздушный резервуар в сборе
9		3513070-435	Двухкамерный ресивер
10		3513100-240	Клапан слива воды
11		CQ1501025	Болт
12		Q40310	Пружинная шайба
13		CQ34010	Гайка
14		3105079-242	Опорная пластина ресивера
15		3513075-242	Левый держатель ресивера
16		3513080-242	Правый держатель ресивера
17		Q5101080	Штифт
18		Q5003025	Шплинт
19		3513820-242	Крепежная лента ресивера
20		Q1841665T	Болт
21		CQ32616	Гайка
22		3513020-368	Ресивер
23		3513086-01	Зажимная скоба крепления ресивера
24		CQ1501060Q	Болт
25		3513081-369	Держатель заднего ресивера
26		CQ1501230	Болт
27		Q40312	Пружинная шайба
28		CQ34012	Гайка

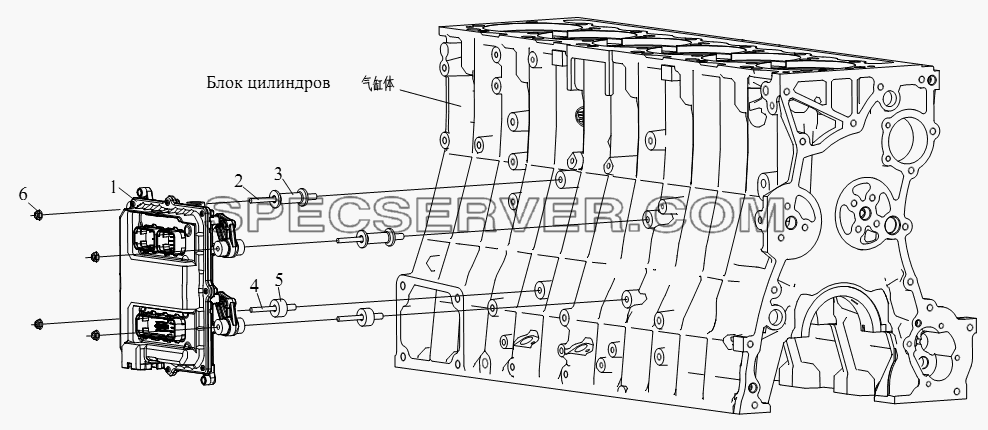

Секция управления двигателем для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3601115B630-0000	Секция управления двигателем в сборе
2		3601027-630-0000	Шпильka 1-ECU
3		3601024A630-0000	Штaнгa-дepжaтeль-ECU
4		3601028-630-0000	Шпильka 2-ECU
5		3601023-630-0000	Блok-пpokлaдka-ECU
6		Q32006	Шестигранная фланцевая гайка

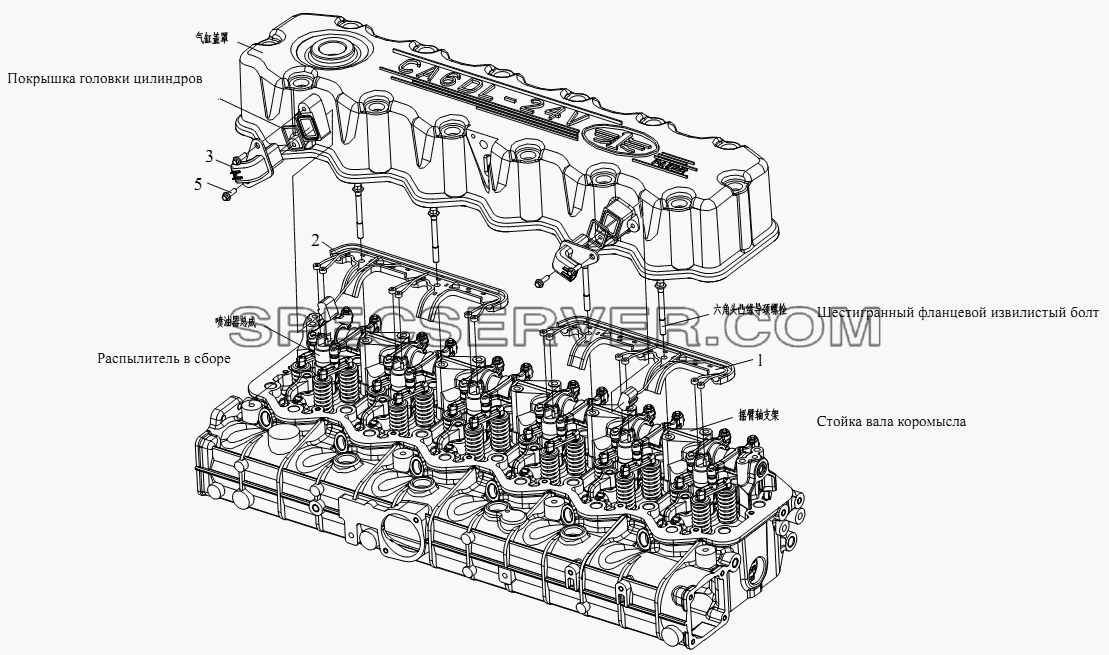

Провода распылителя для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3724030-630-0000	Провода распылителя в сборе 1
2		3724035-630-0000	Провода распылителя в сборе 2
3		3724050-621-0000	Присоединительный штекер проводов 1
4		3724056-621-0000	Уплотнительное кольцо - штекер проводов
5		Q1840816	Болт

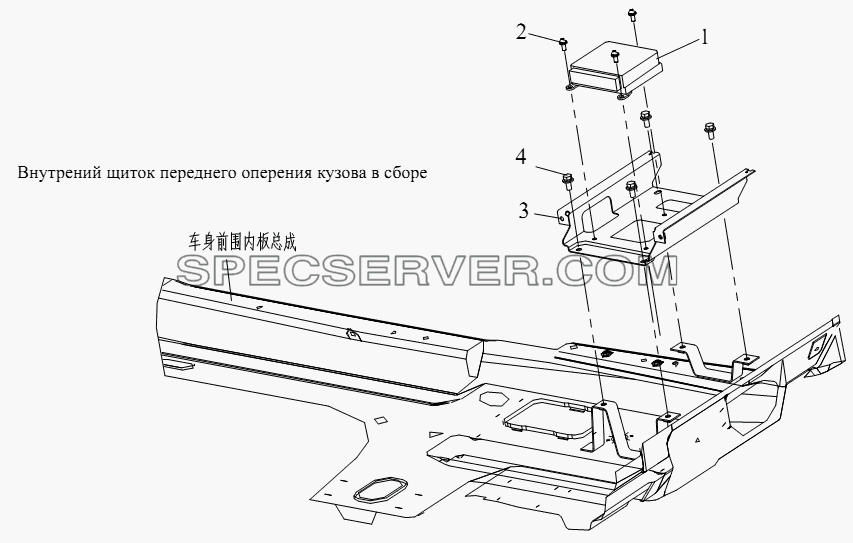

Секция управления антиблокировкой для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3605115-50A	Блок управления антиблокирующей системы в сборе
2		Q2360616	Винт
3		3605125-417	Стойка секции управления антиблокировкой в сборе
4		CQ1460820	Установочное место для болта

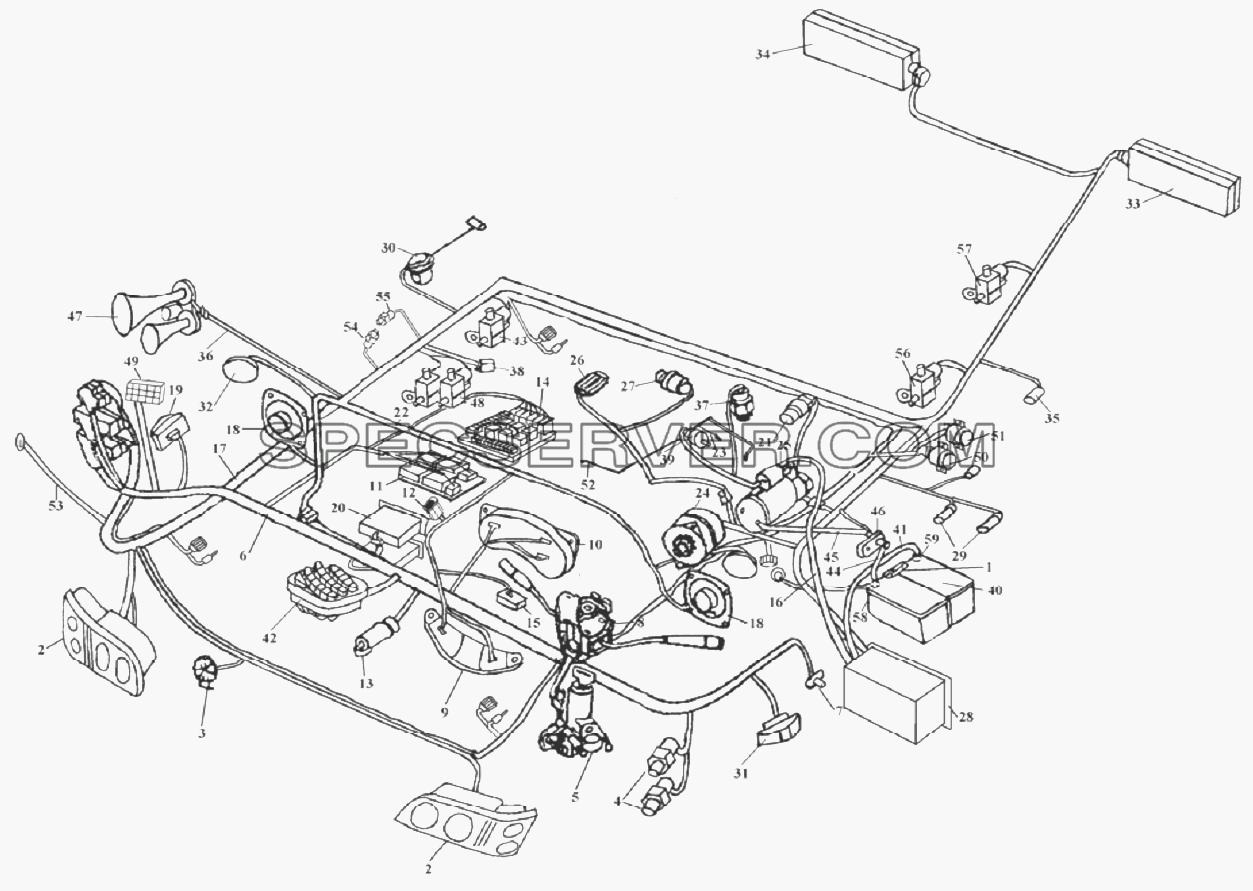

Электрооборудование для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3711020A487	Правая передняя фара
-		3724045A639	Электропровода шасси в сборе
-		3724070-639	Элekтpoпpoвoдa ABS в cбope
-		3725020-240	Гнездо прикуривателя
1		3724180-240	Провод к аккумулятору
2		3711015A487-	Левая передняя лампа в сборе
3		3721010-116	Электрический звуковой сигнал
4		3720010-240	Включатель тормозных фонарей
5		3704010-8EB1	Выключатель запуска в сборе
6		3724010-595	Электропровода кузова в сборе
7		3818060-50	Включатель сигнализации двери
8		3735010-362	Комбинированный переключатель
9		3714030-240	Лампа для чтения в кабине
10		3801010-541	Приборы в сборе
11		3722060-436	Основание блока контроллеров
12		3711010A487	Включатель регулировки освещения
13		3725010-240	Прикуриватель
14		3722065A541	Блок предохранителей с реле в сборе
15		3714035/40-240	Лампа для чтения левого/правого спальных мест в сборе
16		3724180-367	Жгут проводов от стартера к общему выключателю питания
17		3724045-595Z	Электропровода шасси в сборе
18		7901035-50	Динамик магнитолы
19		3726040-367	Правый фонарь указателя поворота
20		7901010-240	Магнитола
21		3802020-8E	Электронный датчик одометра
22		3724050-436	Жгут проводов лампы кабины
23		3808010-18D	Датчик указателя температуры охлаждающей жидкости
24		3701010-263	Генератор переменного тока
25		3708010-29D	Стартер
26		3750010-29D	Отопитель
27		3810020-29D	Датчик давления масла
28		3722080-382	Распределительная коробка электрического питания
29		3757010-435	Включатель зуммера низкого давления
30		3806040A367	Датчик индикатора уровня топлива (пластмассовый бак)
31		3726035-367	Левый фонарь указателя поворота
32		3731025A109	Индикатор давления переднего контура
33		3716015-362	Левый задний комбинированный фонарь
34		3716020-362	Правый задний комбинированный фонарь
35		3757050-435	Выключатель индикации ручного тормоза в сборе
36		3721130-367	Трубка к пневматическому звуковому сигналу
37		79100710068	Включатель нейтрали
38		3818040-271	Выключатель опрокидывания кабины в сборе
39		99012710041	Включатель направления
40		3703010B242	Аккумулятор (180 Ач)
41		3724175-435	Выключатель аккумуляторной батареи
42		3735020-541	Выключатель функционирования в сборе
43		3754020-260	Электромагнитный клапан
44		3724200-367	Провод отрицательный (-)
45		3724210-367	Провод положительный (+)
46		3703550-367	Накладка
47		3721115-116	Пневматический звуковой сигнал
48		3754010-369	Электромагнитный клапан
49		3724070-523	Жгyт пpoвoдoв ABS (шaccи)
50		3735030-367	Кнопка стартера
51		S3735025-263	Выключатель отключения подачи топлива в сборе
52		3724020-541	Электропровода двигателя в сборе
53		3724340-492	Проходные провода
54		3720010-417	Выключатель тормоза
55		3720010-55A	Выключатель тормозной лампы в сборе
56		3754020-260	Электромагнитный клапан
57		3754030-260	Электромагнитный клапан
58		3703021-242	Защитный кожух-аккумулятор (+)
59		3703022-242	Защитный кожух-аккумулятор (-)
