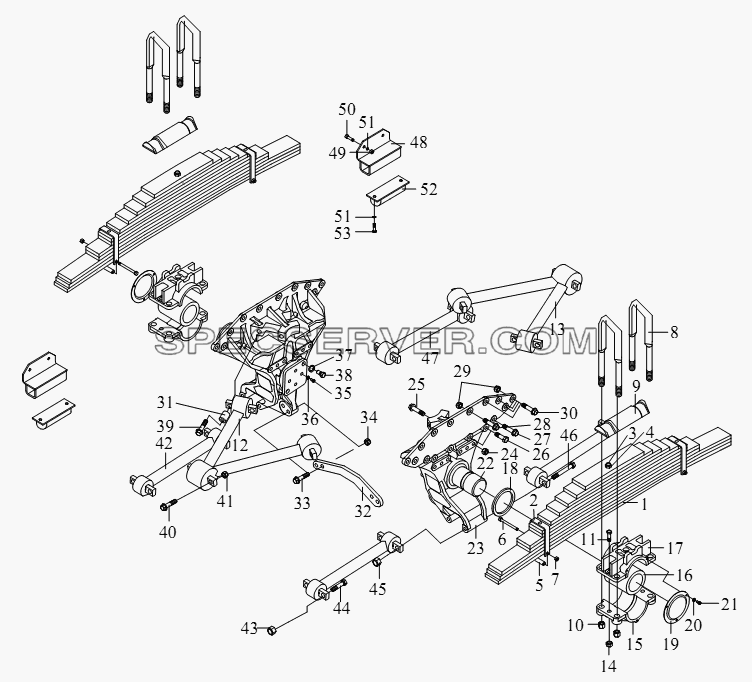

№		Номер детали	Наименование запчасти
-		22X1.5X20	Проволочная червячная втулка
-		2912201-260	Первый лист задней рессоры
-		2912202-260	Второй лист задней рессоры
-		2912203-260	Первый лист задней рессоры
-		2912204-260	Четвертый лист задней рессоры
-		2912206-260	Пятый лист задней рессоры
-		2912207-260	Шестой лист задней рессоры
-		2912208-260	Седьмой лист задней рессоры
-		2912209-260	Восьмой лист задней рессоры
-		2912211-260	Девятый лист задней рессоры
-		2912212-260	Десятый лист задней рессоры
-		2912437-242	Фиксирующая пластина
-		2912455-242	Фиксирующий кронштейн и гайка
-		2918011-242	Ось балансирной подвески
-		2918013-242	Крепежная пластина оси балансирной подвески
-		2918016-260	Кронштейн балансирной подвески
1		2912010-260	Задняя рессора
2		2912131-260	Замок рессоры
3		2912161-260	Центральный болт задней рессоры
4		CQ34116T	Гайка
5		2912171-03	Промежуточная трубка
6		CQ15010115	Болт
7		CQ35010	Гайка
8		2912411-260	Стремянка
9		2912406-242	Накладка
10		2912413-260	Гайка крепления стремянки
11		Q18520120T	Болт
12		2919005-260	Передняя верхняя реактивная тяга с резиновой втулкой в сборе
13		2919015-260	Задняя нижняя реактивная тяга с резиновой втулкой в сборе
14		T32720TF2	Гайка
15		2918046A260	Нижняя крышка
16		2918042-242	Втулка
17		2918041A260	Верхняя крышка
18		2918017-242	Шайба
19		2918072-242	Шайба
20		Q40308	Пружинная шайба
21		CQ1500816	Болт
22		2918020-242	Ось балансирной подвески и крепежная пластина
23		2918015-260	Кронштейн балансной подвески в сборе
24		T32720TF2	Гайка
25		2918516-260	Болт
26		CQ1511845TS	Болт
27		Q1851855T	Болт
28		2918512-242	Болт
29		T32718TF2	Гайка
30		2918511-242	Болт
31		2919519-260	Прокладка наконечника реактивной тяги
32		2919172A260	Кронштейн
33		2905521-20A	Болт
34		T32720TF2	Гайка
35		CQ1511640T	Болт
36		Q40316	Пружинная шайба
37		CQ1512445T	Болт
38		Q40324	Пружинная шайба
39		CQ15122100T	Болт
40		2919511-242	Болт
41		T32724TF2	Гайка
42		2919010-260	Передняя нижняя реактивная тяга с резиновой втулкой в сборе
43		T32724TF2	Гайка
44		CQ1512495T	Болт
45		T32724TF2	Гайка
46		2919161-242	Болт
47		2919020-260	Задняя нижняя реактивная тяга с резиновой втулкой в сборе
48		2912435-242	Фиксирующий кронштейн
49		Q34012T	Гайка
50		CQ1501245T	Болт
51		Q40312	Пружинная шайба
52		2912434-242	Отбойник задней рессоры
53		CQ1501230T	Болт

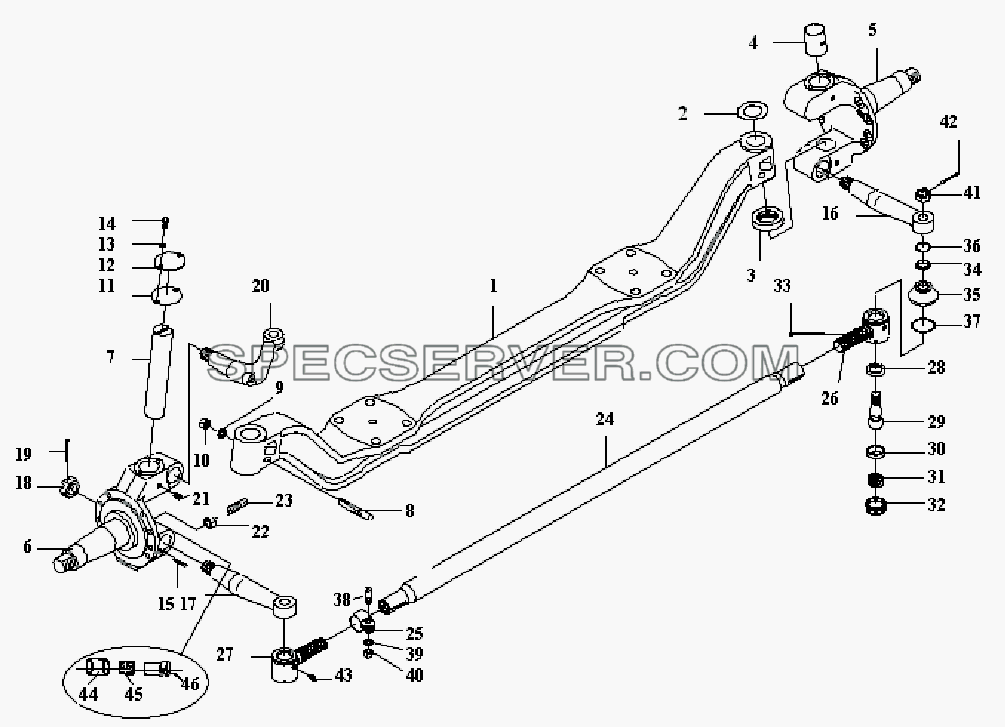

Передний вал и рулевая поперечная штанга для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3000010-448/523	Передняя ось в сборе
-		3001021B1H	Левый поворотный кулак
-		3001022B1H	Правый поворотный кулак
-		3001042-4E	Шайба поворотного кулака передней оси
-		3001043-4E	Шайба поворотного кулака передней оси
-		3001049-4E	Шайба поворотного кулака передней оси
-		3003050-174	Поперечная рулевая тяга в сборе
-		3003061-1H	Левый наконечник поперечной рулевой тяги
-		3003062-1H	Правый наконечник поперечной рулевой тяги
1		3001011-242	Передняя ось
2		3001041-4e	Шайба - рулевой шарнир передней оси
3		329910A-1	Упорный подшипник поворотного кулака
4		3001026-4E	Втулка поворотного кулака
5		3001020B1H	Правый поворотный кулак и втулка
6		3001015B1H	Левый поворотный кулак и втулка
7		3001044-4E	Шкворень поворотного кулака
8		3001046-4E	Штифт
9		Q40314	Пружинная шайба
10		CQ34014	Гайка
11		3001048-4E	Прокладка
12		3001047-4E	Накладка
13		Q40308	Пружинная шайба
14		CQ1500814	Болт
15		Q5510832	Шпонка
16		3001032-174	Правый рычаг поворотного кулака
17		3001031-174	Левый рычаг поворотного кулака
18		CQ38736	Гайка
19		Q5006070	Штифт
20		3001034A1H	Верхний рычаг поворотного кулака
21		CQ70001	Масленка
22		CQ34116	Гайка
23		3001036-4E	Стопор
24		3003054-174	Поперечная рулевая тяга
25		3003056-1H	Хомут рулевой тяги
26		3003060-1H	Правый наконечник поперечной рулевой тяги в сборе
27		3003055-1H	Левый наконечник поперечной рулевой тяги в сборе
28		3003067-1H	Верхняя шаровая чашка рулевой тяги
29		3003032-1H	Шаровой палец
30		3003066-1H	Нижняя шаровая чашка рулевой тяги
31		3003068-01	Пружина
32		3003069-1H	Пробка
33		Q5005080	Шплинт
34		3003074-4E	Стопорная втулка
35		3003071-1H	Уплотнительный чехол
36		3003077-4E	Верхняя пружина
37		3003076-4E	Нижняя пружина
38		CQ1501460	Болт
39		Q40314	Пружинная шайба
40		CQ34014	Гайка
41		CQ38722	Гайка
42		Q5005045	Шплинт
43		CQ70001	Масленка
44		3550111B1H	Тормозные механизмы передних колес цоколя датчика
45		3550360-6S	Датчик оборотов в сборе
46		3550361-6S	Втулка датчика

Рулевая вертикальная штанга для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3003010-367	Продольная рулевая тяга в сборе
1		3003016-367	Продольная рулевая тяга
2		3003056-1H	Хомут рулевой тяги
3		3003024-1H	Наконечник продольной рулевой тяги
3		3003025-1H	Наконечник продольной рулевой тяги в сборе
4		3003067-1H	Верхняя шаровая чашка рулевой тяги
5		3003032-1H	Шаровой палец
6		3003066-1H	Нижняя шаровая чашка рулевой тяги
7		3003068-01	Пружина
8		3003069-1H	Пробка
9		Q5005045	Шплинт
10		3003074-4E	Стопорная втулка
11		3003071-1H	Уплотнительный чехол
12		3003077-4E	Верхняя пружина
13		3003076-4E	Нижняя пружина
14		CQ70001	Масленка
15		CQ1501460	Болт
16		Q40314	Пружинная шайба
17		CQ34014	Гайка
18		CQ38722	Гайка
19		Q5005045	Шплинт

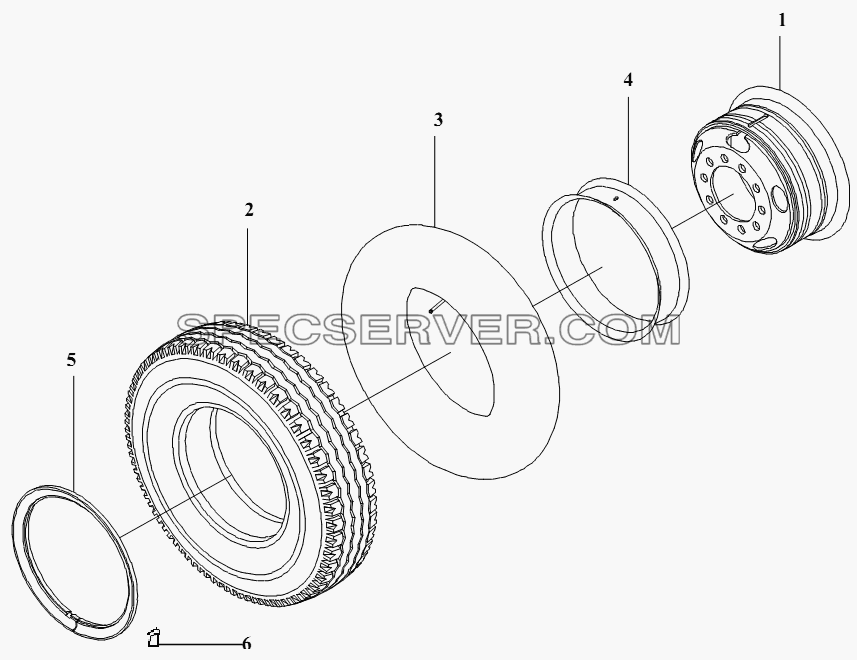

Колеса и шины для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3101010A174	Колесо в сборе
1		3101015-174	Корпус
2		Шинa	Шинa - 12.00 R20
3		3106010-316	Камера
4		Пoлoca	Пpokлaднaя пoлoca - 12.00R20
5		3101027-174	Накладка колеса
6		3101050-174	Балансировочный груз колес
6		3101055-174	Балансировочный груз колес
6		3101060-174	Балансировочный груз колес
6		3101065-174	Балансировочный груз колес
6		3101070-174	Балансировочный груз колес

Ступицы и тормозные барабаны передних колес для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		30311	Подшипник
-		30314B	Внутренний подшипник ступицы переднего колеса
-		3103010B1H	Ступица переднего колеса в сборе
1		3103011B1H	Ступица переднего колеса
2		3103045-4E	Сальник
3		3103051-4EB1	Шпилька
4		3103070-4E	Гайка
5		CQ36120T	Гайка
6		30314B-1	Наружное кольцо
7		30314B-2	Подшипник
8		30311-1	Наружное кольцо
9		30311-2	Подшипник
10		3103066-4E	Крышка ступицы переднего колеса
11		3103067-4EA1	Уплотнительная прокладка
12		CQ1500816	Болт
13		Q40308	Пружинная шайба
14		3001061-367	Регулировочная гайка
15		3001063-A0S	Кольцо подшипника
16		3001066-A0S	Винт
17		3001064-A0S	Шайба
18		3501571-4E	Передний тормозной барабан
19		3550101B1H	Зубчатое кольцо - датчик передних колес

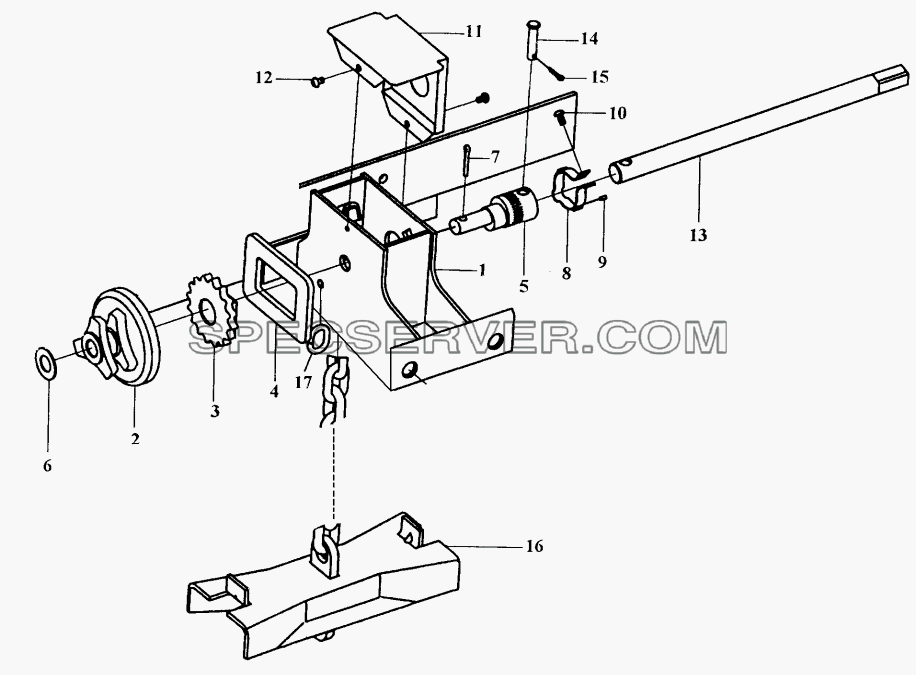

Подъемник запасного колеса для СА-3252 (P2K2BT1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3105010-242	Подъемник запасного колеса в сборе
1		3105015-242	Корпус подъемника
2		3105034-01	Шкив подъемника
3		3105036-01	Ведущая шестерня подъемника
4		3105038-01	Самозапирающаяся планка
5		3105041-01	Ось подъемника
6		3105039-01	Шайба
7		Q5004020	Штифт
8		3105042-01	Крепежная крышка
9		3105043-01	Штифт
10		Q2140510	Винт
11		3105044-01	Крышка подъемника
12		Q214058	Винт
13		3105046-01	Рукоятка подъемника
14		Q5100838	Штифт
15		Q5003012	Штифт
16		3105050-4E	Кронштейн
17		3105066-01	Фиксированное кольцо
