№		Номер детали	Наименование запчасти
-		2912121-01	Втулка - задняя стальная пружина
-		2912131A348	Рымболт
-		2912136A348	Рымболт
-		2912137-348	Рымболт
-		2912171-01	Рымболт
-		2912201A348	1-ая задняя пружинная фибра
-		2912202A348	2-ая задняя пружинная фибра
-		2912203A348	3-я задняя пружинная фибра
-		2912204 A348	4-ая задняя пружинная фибра
-		2912206A348	5-ая задняя пружинная фибра
-		2912207A348	6-ая задняя пружинная фибра
-		2912208A348	1-ая задняя пружинная фибра
-		2912437-242	Фиксирующая пластина
-		2912455-70A	Нижняя нажимная доска и гайка в сборе
-		2912466-01	Рым - задняя стальная пружина
-		2913201A348	1-ая дополнительная рессора
-		2913202A348	2-ая дополнительная рессора
-		2913203A348	3-я дополнительная рессора
-		2913204 A348	4-ая дополнительная рессора
-		2913206A348	5-ая дополнительная рессора
-		2913207A348	6-ая дополнительная рессора
-		CQ35010	Гайка
1		2912010A348	Задняя рессора в сборе
2		2912171-01	Рымболт
3		2912137-348	Рымболт
4		CQ35010	Гайка
5		2912131A348	Рымболт
6		2912136A348	Рымболт
7		2912161AK2	Болт - хомутик задней рессоры
8		CQ34112	Гайка
9		CQ1611270	Болт
10		CQ34112	Гайка
11		Q40312	Пружинная шайба
12		2902481-252	Штифт
13		CQ70001	Масленка
14		2912465-01	Рым задней стальной пружины и втулки в сборе
15		2912484-01	Болт - для фиксации рыма задней стальной пружины
16		CQ34010	Гайка
17		Q40310	Пружинная шайба
18		2912473-01	Клиновая контрпластина
19		CQ34012	Гайка
20		Q40312	Пружинная шайба
21		2912471-01	Штифт
22		2912481-01	Штифт
23		2912406-10A	Крышка
24		2912411A348	U-oбpaзный бoлт
25		2902413-03	Гайка
26		2912417A348	Нижняя нажимная доска - болт
27		2913401-348	Нижняя нажимная доска - дополнительная стальная пружина
28		2913010A348	Рессора в сборе
29		2913161A348	Болт
30		CQ34112	Гайка
31		2912435-70A	Опора органичателя в сборе
32		2912434-242	Отбойник задней рессоры
33		CQ1511230	Шестигранный болт
34		CQ34112	Гайка
35		Q40312	Пружинная шайба
36		CQ1501230	Болт

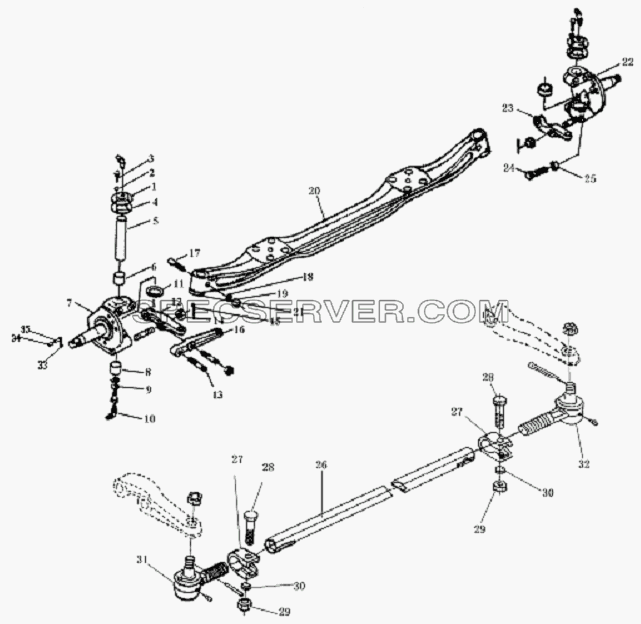

Передний вал и поперечный рычаг для поворота для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3000010B348	Передний вал в сборе
-		3003054-5K1D	Рычаг
1		3001013-5K1D	Верхняя крышка - кардан
2		Q40306	Пружинная шайба
3		Q1500616	Болт
4		3001023-5K1D	Прокладка - верхняя крышка кардана
5		3001019-5K1D	Главный болт кардана
6		3001016-5K1D	Верхняя втулка
7		3001017-5K1D	Левый кардан
8		3001026-5K1D	Низкая втулка
9		3001021-5K1D	Болт - пробка
10		Q70170	Мундштук
11		3001061/62/63/ 64/49/48-5K1D	Шайба - кардана
12		3001031-5K1D	Левый рычаг поворотного кулака
13		3001034-5K1D	Двухсторонний болт - поворотный кулак
14		CQ38181	Болт с шестигранной головкой
15		Q50004035	Шплинт
16		3001034-348	Верхний рычаг кардана
17		3001033-5K1D	Клиновая контрпластина - штифт
18		Q40310	Пружинная шайба
19		CQ34110	Гайка
20		3001011-348	Передняя ось
21		TZ-18-065035	Стопорный подшипник в сборе
22		3001018-27A	Правый поворотный кулак
23		3001032-5K1D	Правый рычаг поворотного кулака
24		3001051-5K1D	Поворотной стопорной болт
25		CQ34114	Гайка
26		3003050-5K1D	Рычаг в сборе
27		3003058-5K1D	Рым - Рычаг
28		CQ1501255	Болт
29		CQ34012	Гайка
30		Q40414	Пружинная шайба
31		3003015-5K1D	Левый адаптер в сборе
32		3003020-5K1D	Правый адаптер в сборе
33		3550351BA0S	Резиновый защитный чехол
34		3550360-6S	Датчик оборотов в сборе
35		3550361-6S	Втулка датчика

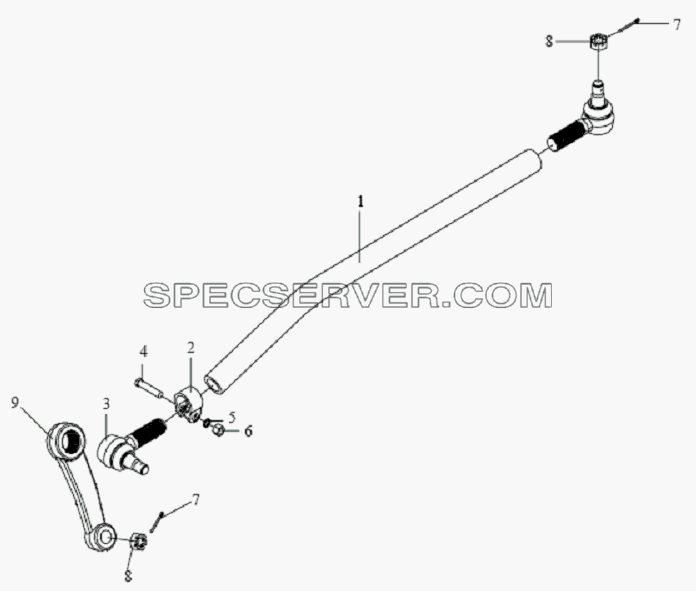

Тяга рулевая для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3003016-392	Тяга рулевая
2		3003056-8E	Тяга рулевая
3		3003060-A1S	Рым
4		CQ1501255	Болт
5		Q40312	Пружинная шайба
6		CQ34012	Гайка
7		Q5004040	Шплинт
8		CQ38720	Гайка
9		3003041-392	Перпендикулярный рычаг

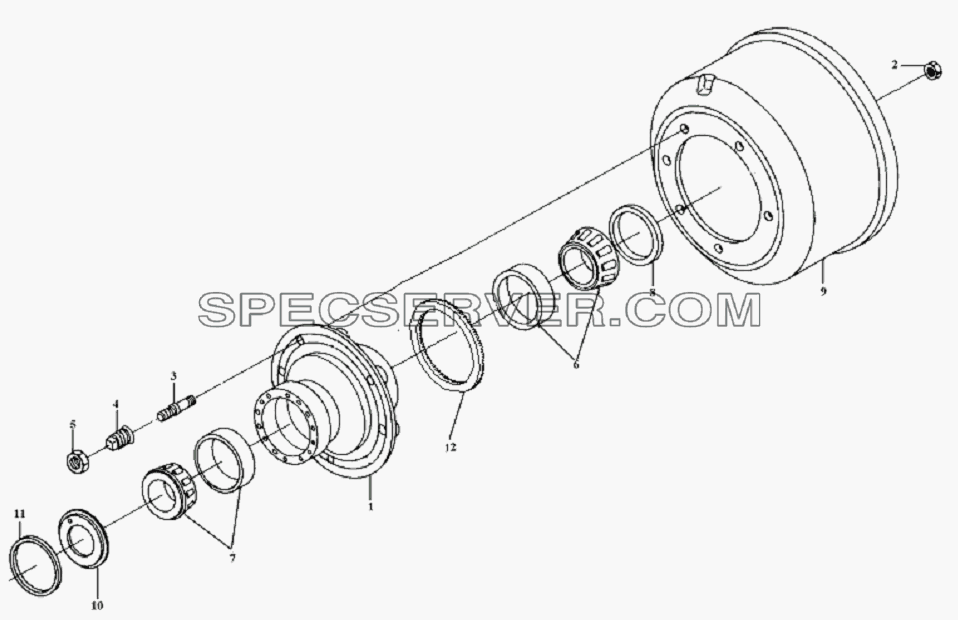

Обод передних колес и тормозной барабан для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3001128-5KID	Защитная пластинка
-		3103052-5K1D	Правовращающаяся резьбовая цилиндровая гайка - переднее колесо
-		3103057-5K1D	Левовращающийся резьбовой цилиндровый болт - обод
-		3103091-5K1D	Крышка - обод переднего колеса
-		3501565B348	Левая передняя ступица и тормозной барабан в сборе
-		3501570B348	Правая передняя ступица и тормозной барабан в сборе
-		7607E	Внешний подшипник в сборе
-		7607E-1	Внешний подшипник переднего колеса
-		CQ1500814	Болт
-		CQ38127	Болт с шестигранной головкой
-		Q40308	Пружинная шайба
-		Q5005045	Шплинт
-		T2ED050-2	Внешнее кольцо в сборе - подшипник переднего обода
1		3103011-27A	Передняя ступица в сборе
2		CQ35120	Гайка
3		3103058-5K1D	Правовращающийся резьбовой цилиндровый болт - обод
4		3103051-5K1D	Левовращающаяся резьбовая цилиндровая гайка - переднее колесо
5		CQ35120	Гайка
6		T2ED050-1	Внешний подшипник переднего колеса
7		T2ED050	Внутренний подшипник в сборе
8		7607E-2	Внешнее кольцо в сборе - подшипник переднего колеса
9		3501571-5K1D	Передний тормозной барабан
10		3103080-5K1D	Сальник в сборе
11		3103092-5K1D	Уплотняющая шайба - Передняя ступица
12		3550101-Z7A	Зyбчaтoe koльцo ABS пepeднeгo тopмoзa

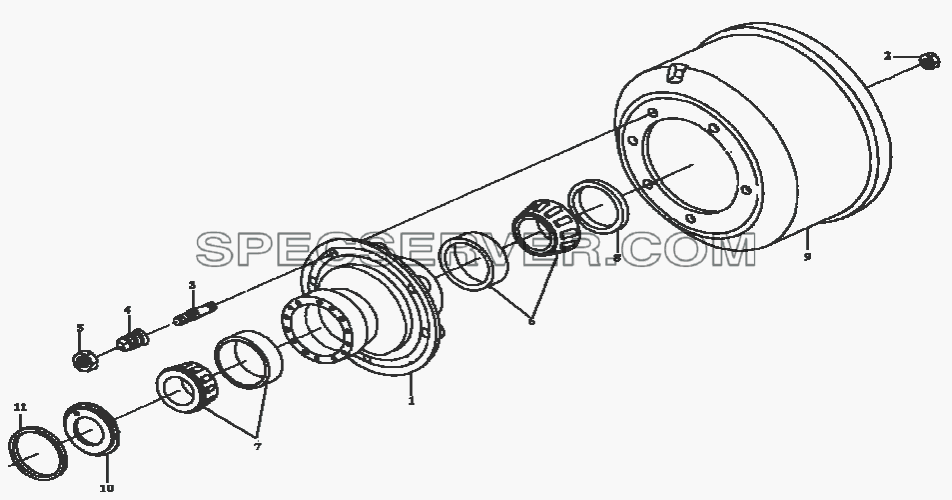

Обод задних колес и тормозной барабан для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3104052-5K1D	Болт правого колеса
-		3104054-5K1D	Внутренняя гайка правого - заднего колеса
-		3104058-5K1D	Внешняя гайка правого - заднего колеса
1		3104011F39Z	Задняя ступица заднего колеса
2		CQ35120	Гайка
3		3104051-5K1D	Болт левого колеса
4		3104053-5K1D	Внутренняя гайка левого заднего колеса
5		3104057-5K1D	Внешняя гайка левого - заднего колеса
6		7813E	Подшипник конического шарика
7		7514E	Подшипник конического шарика
8		3104080-5K1D	Внутренний сальник задней ступицы в сборе
9		3502571QD01	Задний тормозной барабан
10		3104070-5K1D	Резиновый сальник каркаса
11		3104046-5K1D	Содержатель сальника - внешний сальник задней ступицы
12		3550201F39Z	Зyбчaтoe koльцo ABS зaднeгo тopмoзa

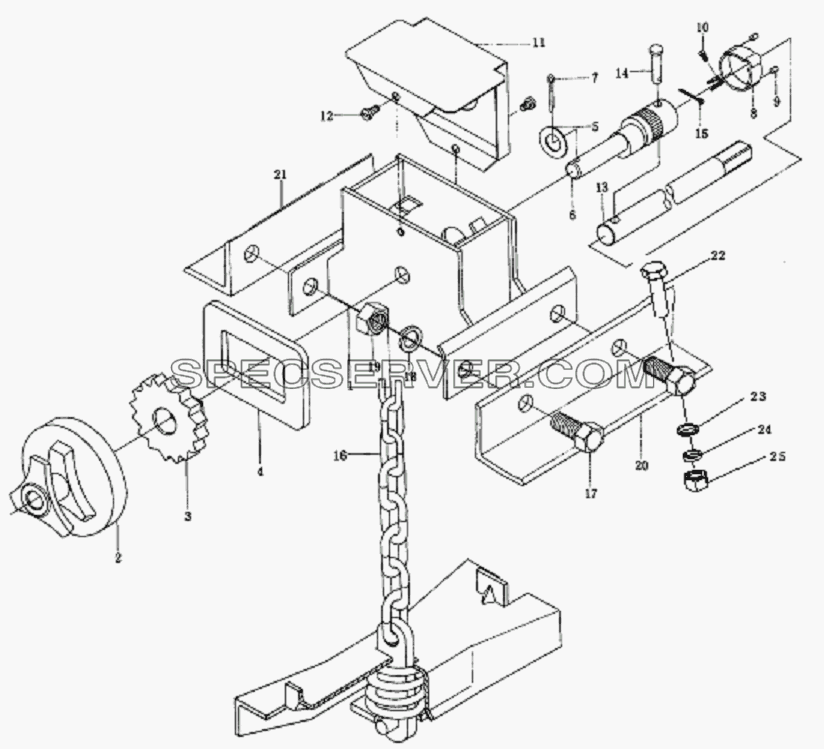

Подъемник запасного колеса для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3105010-348	Подъемник запасного колеса в сборе
1		3105015-01	Стартер в сборе
2		3105034-01	Шкив подъемника
3		3105036-01	Ведущая шестерня подъемника
4		3105038-01	Самозапирающаяся планка
5		3105039-01	Шайба
6		3105041-01	Ось подъемника
7		Q5004020	Штифт
8		3105042-01	Крепежная крышка
9		3105043-01	Штифт
10		Q2140510	Винт
11		3105044-01	Крышка подъемника
12		Q2140508	Винт
13		3105046-01	Рукоятка подъемника
14		Q5100838	Штифт
15		Q5003012	Штифт
16		3105050-348	Опора подъемника запасного колес и цепь в сборе
17		CQ1501630	Болт
18		Q40316	Пружинная шайба
19		CQ34016	Гайка
20		3105077-01	Передняя боковина
21		3105078-01	Задняя боковина
22		CQ1501230	Болт
23		Q40112	Пружинная шайба
24		Q40312	Пружинная шайба
25		CQ34012	Гайка
