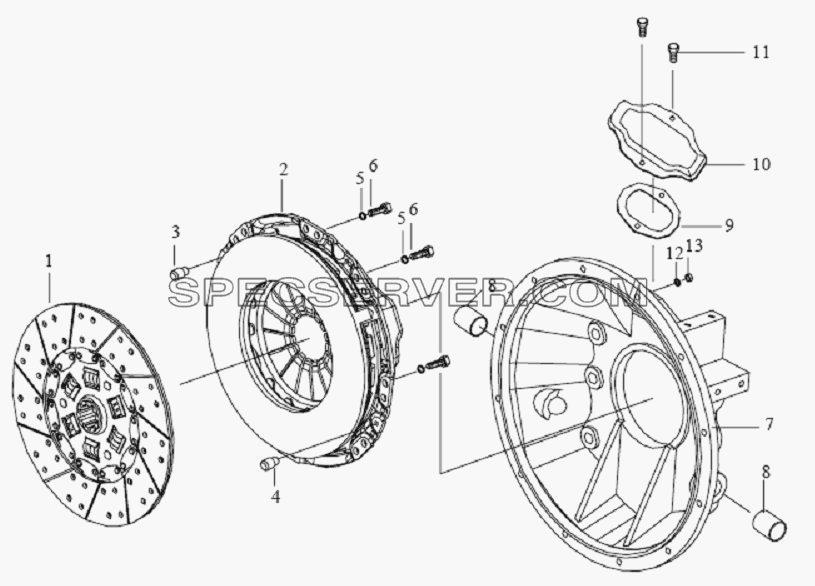

Запчасти: Сцепление для СА-1083

Сцепление для СА-1083 (список запасных частей)

Сцепление для СА-1083 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1601210-09 Ведомый диск сцепления
2 1601310-09 Нажимной диск сцепления
3 1601112-02 Фиксирующий штифт
4 1601113-02 Фиксирующий штифт
5 Q40312 Пружинная шайба
6 CQ1501225 Болт
7 1601011-20A Картер - сцепление
8 1601012-12 Втулка
9 1601041-50A Уплотнительная прокладка - накладка для сквозного отверстия картера сцепления
10 1601042-50A Накладка - сквозное отверстие
11 CQ1500616 Болт крышки
12 Q40310 Пружинная шайба
13 CQ34110 Гайка

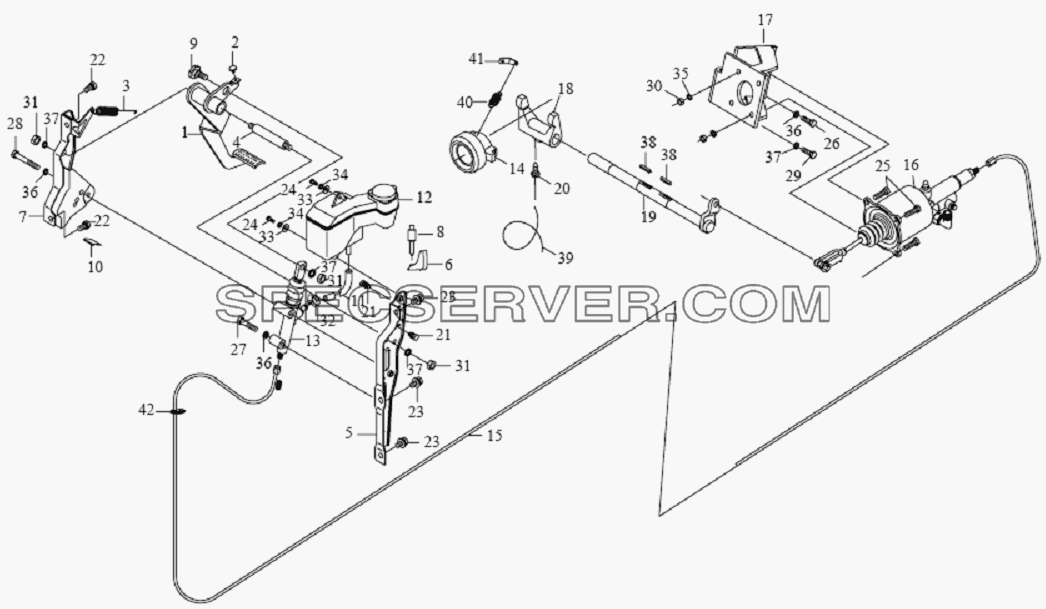

Запчасти: Управляющее устройство сцепления для СА-1083

Управляющее устройство сцепления для СА-1083 (список запасных частей)

Управляющее устройство сцепления для СА-1083 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1602037-50 Гильза педали сцепления
1 1602015-1H Педаль и втулка сцепления в сборе
2 1602038-50 Верхний ограничитель
3 1602039-1H Возвратная пружина
4 1602041-50 Вал педали сцепления
5 1602045-50 Опора педали сцепления
6 1602080-50 Ограничитель - левая опора
7 1602085-50 Правая опора педали сцепления
8 3754030A8E Переключатель
9 1602091-50 Винт
10 1602092-50 Блок амортизатора
11 1602096-50 Шланг - генеральный насос
12 1602100C116 Масляный стакан
13 1602110-392 Генеральный насос сцепления
14 1602130-116 Сепарационный подшипник сцепления
15 1602220-348 Масляный трубопровод - сцепление
16 1602300-392 Насос бустера сцепления в сборе
17 1602310-392 Опора в сборе - насос бустера
18 1602121H4G Сепарационная вилка - сцепление
19 1602125-392 Ось сепарационной вилки и рычаг в сборе
20 1702124-11 Винт
21 CQ1420816 Болт
22 CQ1421020 Болт
23 CQ1461020 Болт
24 CQ1500614 Шестигранный направляющий болт
25 CQ1500835 Болт
26 CQ1501025 Болт
27 CQ1501045 Болт
28 CQ1501065 Болт
29 CQ1501225 Болт
30 CQ34008 Гайка
31 CQ35312 Гайка
32 CQ67616 Хомут
33 Q40206 Шайба
34 Q40306 Пружинная шайба
35 Q40308 Пружинная шайба
36 Q40310 Пружинная шайба
37 Q40312 Пружинная шайба
38 Q5510622 Шпонка
39 Q50510250 Стальной провод
40 1602132-01 Возвратная пружина - сепарационный подшипник сцепления
41 1602134-12 Серьга - возвратная пружина
42 1602213-392 Уплотнительная крышка

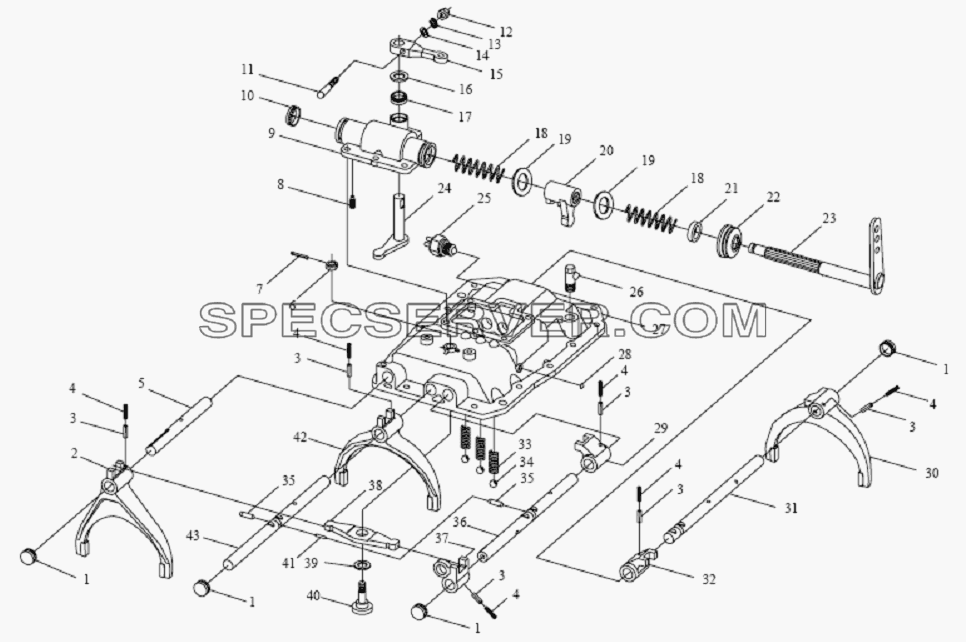

Запчасти: Крышка и верхняя крышка вариатора для СА-1083

Крышка и верхняя крышка вариатора для СА-1083 (список запасных частей)

Крышка и верхняя крышка вариатора для СА-1083 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1702116-1K2 Пробка - ось вилки
2 1702062-14 Вилка вариатора - пятая и шестая скорость
3 1702041-11 Пружинный штифт
4 1702042-11 Упругий штифт
5 1702072-14 Вилка для реверсии - 5 и 6 скорости
6 CQ38714 Более плоская гайка с шестигранным желобом
7 Q5003025 Шплинт
8 1702241-Q7 Винт
9 1702201-212 Кронштейн устройства вариатора
10 1702231-1K2 Пробка - ось переключения передач
11 1702213-1K2 Замковый штифт - рычаг выбора передачи
12 CQ34006 Шестигранная гайка
13 Q40306 Пружинная шайба
14 Q40106 Шайба
15 1702212-249 Рычаг выбора передачи - устройство вариатора
16 1702214-1K2 Противотрениевая прокладка
17 1702215-1K2 Сальник в сборе - ось выбора передачи
18 1702226-1K2 Возвратная пружина
19 1702227-1K2 Спейсер - возвратная пружина
20 1702228-1K2 Вилка переключения передачь
21 1702225-1K2 Сальник в сборе - ось переключения передачь
22 1702224-1K2 Пыленепроницаемый кожух - ось переключения передачь
23 1702220-249 Ось переключения передачь
24 1702211-249 Ось выбора передачи - Устройство вариатора
25 3729100-211 Переключатель лампы заднего хода
26 1702091-11 Пробка для вентиляции
27 1702101-211 Верхняя крышка - устройство вариатора
28 CQ72112 Пробка
29 1702021-K2 Направляющий - сухарь Вариатора - четвертая скорость и пятая скорость
30 1702133-1K2 Вилка вариатора - первая скорость и скорость заднего хода
31 1702131-1K2 Ось вилки вариатора - первая скорость и скорость заднего хода
32 1702132-1K2 Направляющий сухарь - вариатора - первая скорость и скорость заднего хода
33 1702026-11 Пружина - ось вилки вариатора для самозапирания
34 Q966955 Самозапирающийся стальной шар
35 1702028-11 Взаимозамкнутый блок - ось вилки вариатора для самозапирания
36 1702111-1K2 Ось вилки вариатора - четвертая скорость и пятая скорость
37 1702071-14 Коммутирующий направляющий сухарь - пятая скорость и шестая скорость
38 1702074-14 Коммутирующий рычаг - пятая скорость и шестая скорость
39 1702076-14 Шайба - коммутирующая ось
40 1702073-14 Коммутирующая ось - пятая скорость и шестая скорость
41 1702029-11 Взаимозамкнутый блок - ось вилки вариатора для самозапирания
42 1702122-1K2 Вилка вариатора - вторая скорость и третья скорость
43 1702121-1K2 Ось вилки вариатора - Вторая скорость и третья скорость

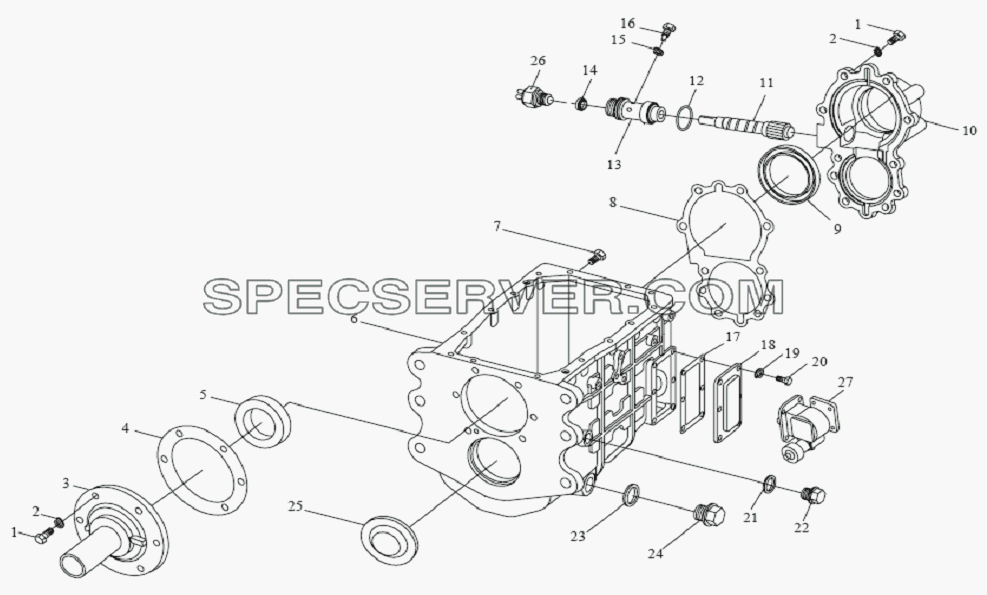

Корпус вариатора для СА-1083 (список запасных частей)

Корпус вариатора для СА-1083 (список запасных частей)

Корпус вариатора для СА-1083 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 CQ1501030 Болт
2 Q40310 Пружинная шайба
3 1701135-11 Крышка подшипника первичного вала
4 1701132-1K2 Уплотнительная прокладка
5 1701145-11 Сальник подшипника первичного вала
6 1701011-223 Корпус - вариатор
7 CQ1501030 Болт
8 1701426-211 Задняя крышка вариатора
9 1701355-K2 Сальник крышки заднего подшипника
10 1701356-234 Крышка заднего подшипника - вариатор
11 1701377-811 Ведомая шестерня УС
12 Q7343528D О - образное уплотнительное кольцо
13 1701436-11 Эксцентрическая втулка - Ведомая шестерня УС
14 1701440-11 Сальник ведомой шестерни УС
15 Q40306 Пружинная шайба
16 1701451-11 Винт для крепления - Крепление эксцентрической втулки
17 1701021-214 Уплотнительная прокладка
18 1701022-214 Перекрывающая плита - Отверстие установки отбора мощности
19 Q40308 Пружинная шайба
20 CQ1500820 Болт
21 1701712-C1 Составная шайба - заливная и отливная пробка
22 1701709-C1 Заливная пробка
23 1701033-680 Уплотнительная прокладка
24 1701030-11 Отливная пробка
25 1701238-11 Передняя уплотнительная крышка
26 3802020-8E Датчик спидометра

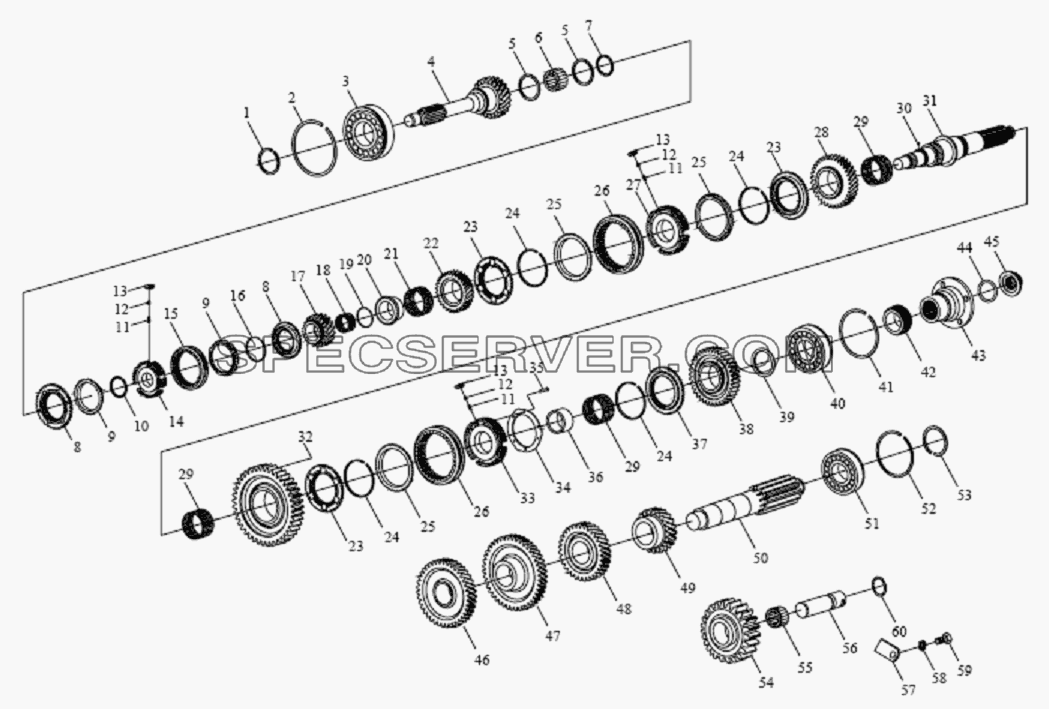

Шестерня и ось вариатора для СА-1083 (список запасных частей)

Шестерня и ось вариатора для СА-1083 (список запасных частей)

Шестерня и ось вариатора для СА-1083 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1701117-11 Запорное кольцо - внутреннее кольцо для законтривания заднего подшипника первичного вала
- 1701118-11 Запорное кольцо - внутреннее кольцо для законтривания заднего подшипника первичного вала
- 1701119-11 Запорное кольцо - внутреннее кольцо для законтривания заднего подшипника первичного вала
- 1701374-11 Запорное кольцо - для крепления втулка шестерня четвертой скорости
- 1701376-11 Запорное кольцо - для крепления втулка шестерня четвертой скорости
- 1701377-11 Запорное кольцо
- 1701397-11 Запорное кольцо
- 1701403-11 Ролик - передний роликовый подшипник второй оси
- 1701404-11 Ролик - передний роликовый подшипник второй оси
1 1701116-11 Запорное кольцо
2 1701114-11 Запорное кольцо
3 192310K Подшипник
4 1701111-219 Первая ось - вариатор
5 1701401-11 Проставочное кольцо - передний роликовый подшипник второй оси
6 1701402-11 Ролик - передний роликовый подшипник второй оси
7 1701406-11 Запорное кольцо - для крепления ролика
8 1701384-11 Синхронизационный конус - синхронизатор передачи пятой и шестой скорости
9 1701387-11 Синхронизационное кольцо - синхронизатор передачи пятой и шестой скорости
10 1701396-11 Запорное кольцо
11 1701357-11 Пружина - синхронизатор передачи
12 1701358-11 Фиксирующий блок - синхронизатор передачи
13 1701359-11 Блок - синхронизатор передачи
14 1701391-11 Кронштейн шестерни - синхронизатор передачи пятой и шестой скорости
15 1701393-11 Втулка шестерни - синхронизатор передачи пятой и шестой скорости
16 1701386-11 Запорное кольцо
17 1701321-1K1 Шестерня пятой скорости
18 K485318 Игольчатый подшипник - шестерня пятой скорости
19 1701377-11 Запорное кольцо
20 1701327-1K2 Втулка - шестерня третьей скорости
21 K657016 Игольчатый подшипник - шестерня третьей скорости
22 1701326-1K2 Шестерня третьей скорости
23 1701352-11 Синхронизационный конус - синхронизатор передачи третьей и четвертой скорости
24 1701353-11 Кольцо
25 1701354-11 Синхронное кольцо
26 1701361-11 Синхронизатор 3 и 4 передачи
27 1701356-11 Венец - 3 и 4 передачи
28 1701331-1K2 Шестерня 2 передачи
29 K657018.5 Подшипник иглы в сборе - вторичная шестерня
30 1701368-11 Стопорная шпонка - шестерни 4 передачи
31 1701301-1K2 Вторичной вал - вариатор
32 1701336-1K2 Перевивная шестерня
33 1701341-1K2 Венец 1 передачи и заднего хода
34 1701342-1K2 Шибер - венец 1 передачи и заднего хода
35 Q4533011 Заклепка с плоской круглой головкой
36 1701348-1K2 Втулка - Шестерня заднего хода
37 1701347-1K2 Венец
38 1701346-1K2 Шестерня заднего хода
39 1701343-11 Прокладка - Шестерня заднего хода
40 192310K Подшипник
41 1701114-11 Запорное кольцо
42 1701371-811 Ведущая шестерня спидометра
43 1701361-853 Выступ - вторичной вал
44 1701462-K2 О-образное кольцо - выступ
45 1701363-K2 Гайка стопорная - выступ первичного вала
46 1701211-1K2 Редукционная шестерня - средний вал
47 1701212-1K2 Шестерня с 5 передачи - средний вал
48 1701213-1K2 Шестерня с 3 передачи - средний вал
49 1701214-1K2 Вторичная шестерня - средний вал
50 1701201-1K2 Средний вал - Вариатор
51 192308K Шарикоподшипник - средний вал
52 1701242-11 Прихват
53 1701246-11 Прихват
53 1701247-11 Прихват
53 1701248-11 Прихват
53 1701249-11 Прихват
54 1701411-1K2 Ленивец заднего хода
55 K274015.5 Подшипник
56 1701412-1K2 Вал ленивица заднего хода
57 1701489-11 Контрапластина
58 Q40308 Пружинная шайба
59 CQ1500816 Болт
60 1701487-11 О-образное кольцо

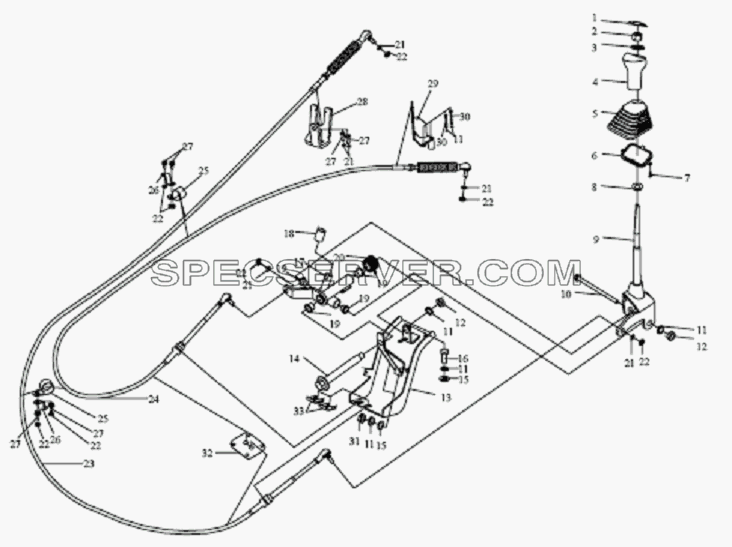

Управляющее устройство вариатора для СА-1083 (список запасных частей)

Управляющее устройство вариатора для СА-1083 (список запасных частей)

Управляющее устройство вариатора для СА-1083 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1703017-348 Бирка передач
2 Q32912 Декоративная ручка для 9-ти ступенчатой коробки передач
3 1703019-367 Шестигранная блокировочная гайка
4 1703025-392 Рукоятка переключения передач в сборе
5 1703013-392 Верхняя противопылевая втулка
6 1703016-392 Соединитель
7 CQ2714819 Саморез
8 Q436150 Шлицевой лабиринт
9 1703120-392 Ствол изменения скорости с рычагами переключения передач в сборе
10 1703162-392 Болт для переключения передач
11 Q40310 Пружинная шайба
12 CQ35010 Гайка
13 1703150-348 Поддон переключения передач в сборе
14 1703164-392 Штифт переключения передач
15 Q40110 Шайба
16 CA1501020 Болт направляющей шейки с шестигранной головкой
17 1703140-348 Втулка
18 1703143DC1 Буферная втулка переключения передач
19 1703131EC1 Втулка
20 1703163EC1 Кнопка возврата
21 Q40308 Пружинная шайба
22 CQ34008 Гайка
23 1703500-348 Стальной трос переключения передач в сборе
24 1703400-348 Стальной трос выбора передач в сборе
25 Q68825 Шпилька трубы
26 1703641-392 Средняя опора
27 CQ1460820 Установочное место для болта
28 1703641-392 Средняя опора
29 1703620-427 Передняя опора
30 CQ1501075 Болт
31 CQ34010 Гайка
32 1703261-348 Противопыльная пленка
33 1703201-348 Контрпластина
