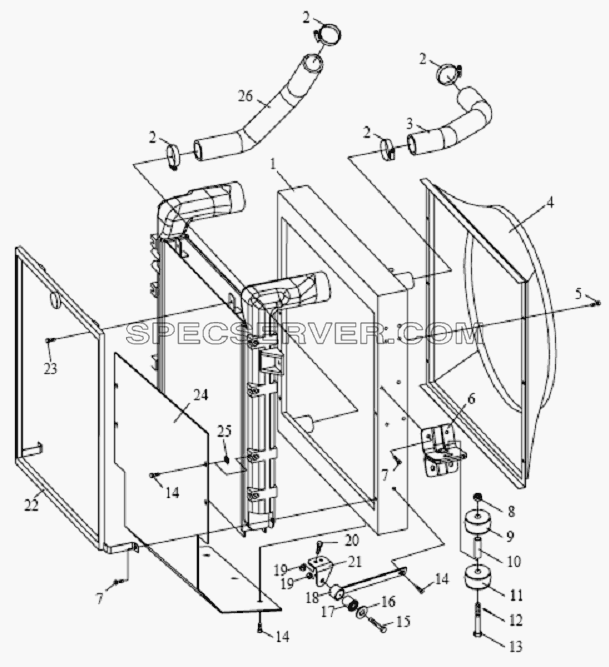

№		Номер детали	Наименование запчасти
1		1301 01 0-348	Радиатор в сборе
2		CQ67670B	Лирка червячного рукава типа В
3		1303011-348	Резиновая впускная труба радиатора
4		130901 0-348	Защита вентилятора
5		CQ1460816	Болт
6		130201 0-392	Опора радиатора для подвески
7		CQ1460825	Болт
8		CQ38112	Гайка
9		1302125A01	Верхняя колодка - радиатор для подвески
10		1302121A01	Втулка
11		1302130A01	Нижняя колодка - радиатор для подвески
12		Q5003030	Штифт
13		CQ1731290	Болт
14		CQ1460820	Установочное место для болта
15		CQ1461050	Болт
16		1302052-01	Шайба
17		1302050-01	Крепление тяги в сборе
18		1302015-392	Буксирная пластина радиатора в сборе
19		CQ34010	Гайка
20		CQ1461030	Болт
21		1302017-392	Нижняя опора буксирной пластины
22		1310020-392	Интегральный корд в сборе
23		CQ1460616	Болт
24		1310050-392	Упорная сетка в сборе
25		CQ31008	Квадратная гайка
26		1303021-348	Резиновая выпускная трубка радиатора

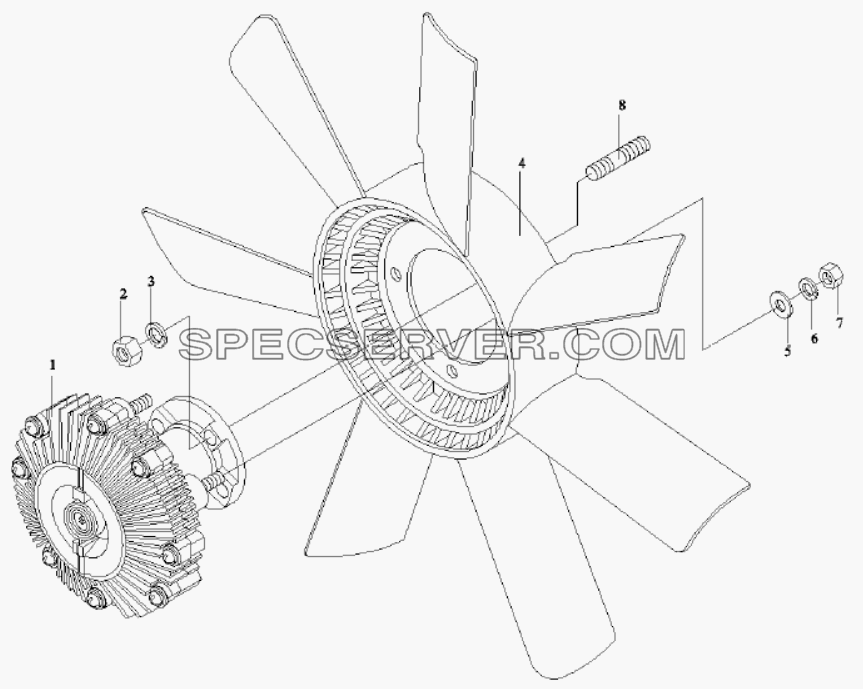

Вентилятор, муфта вентилятора для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1313010AD8	Муфта вентилятора в сборе
2		CQ34010	Гайка
3		Q40310	Пружинная шайба
4		1308010AD8	Вентилятор
5		Q40108	Шайба
6		Q40308	Пружинная шайба
7		CQ34008	Гайка
8		CQ1201025	Шпилька

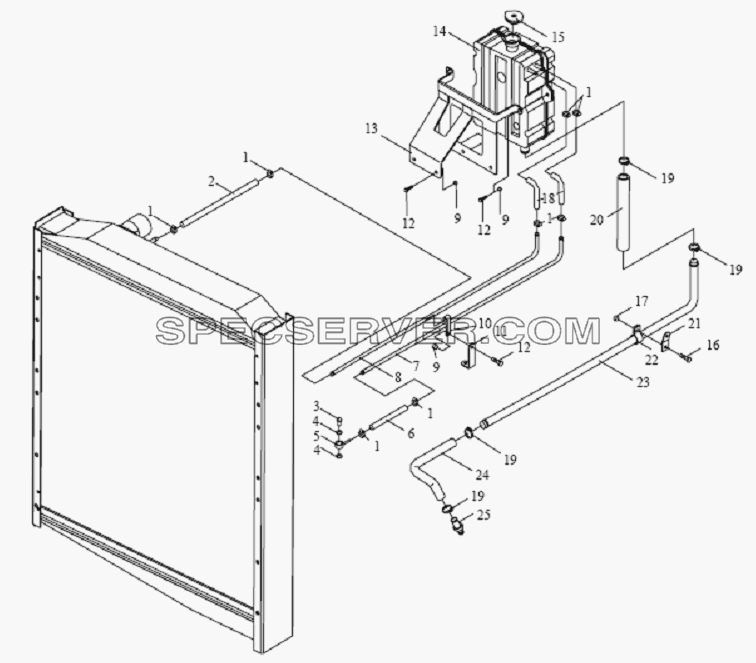

Расширительный бак, крышка отверстия водозаливки, опора расширительного бака, трубопровод для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ67616	Хомут
2		1311022-348	Передняя труба радиатора для удаления газа
3		1311 024-348	Пустотелый болт для удаления газа
4		CQ72308T5	Уплотнительное кольцо
5		1311025-138	Изогнутая трубка к двигателю
6		1311027-348	Передняя труба двигателя для удаления газа
7		1311 026-348	Изогнутая труба двигателя для удаления газа
8		1311021-348	Изогнутая труба радиатора для удаления газа
9		CQ34008	Гайка
10		1311060-8E	Хомутик для двойной трубы в сборе
11		1311029-8E	Опора изогнутой трубы для удаления газа
12		CQ1460820	Установочное место для болта
13		1311040-228	Крепежный держатель расширительного бачка в сборе
14		1311010-1N	Расширительный бачок
15		1304010-A1	Крышка расширительного бачка
16		CQ1460620	Болт
17		CQ34006	Шестигранная гайка
18		1311023-348	Задняя труба для удаления газа
19		CQ67635B	Хомут
20		1311033-131	Задний обратный резиновый водовод
21		1311039-8E	Опора
22		Q68622	Зажимная скоба
23		1311031-348	Изогнутый обратный водовод
24		1311032-348	Передний резиновый обратный водовод
25		1311036-8E	Штуцер

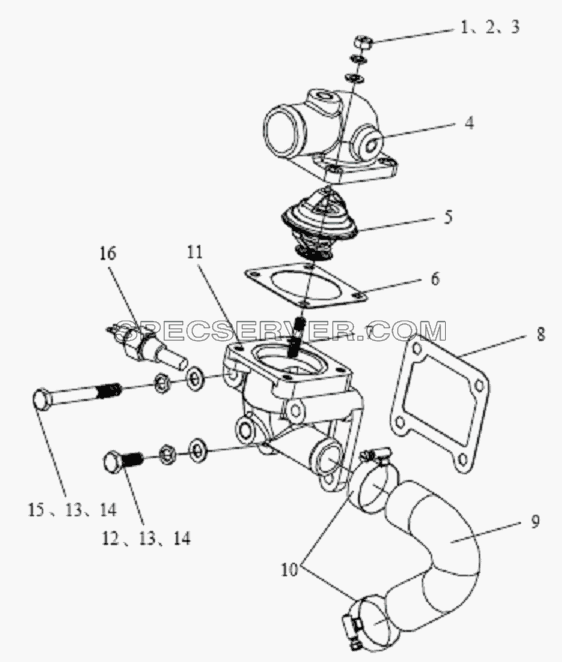

Термостат для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q340B08	Гайка М8
2		Q40408	Пружинная шайба
3		GB848-19858	Маленькая шайба 8
4		1306013-551-0010	Головка термостата
5		130601 0-001-0000	Термостат в сборе
6		1306014-101-0000	Прокладка - головка термостата
7		Q1200825F3	Шпилька
8		1306012-101-0000	Прокладка - кронштейн термостата
9		1306019-101-0000	Маленькая возвратная резиновая труба
10		Q67645	Хомутик шланга
11		1306011A153-0010	Кронштейн термостата
12		Q150B1028	Болт с шестигранной головкой
13		Q40310	Пружинная шайба
14		Q40110	Шайба
15		Q150B1085	Болт с шестигранной головкой
16		3818010A29D	Датчик температуры воды

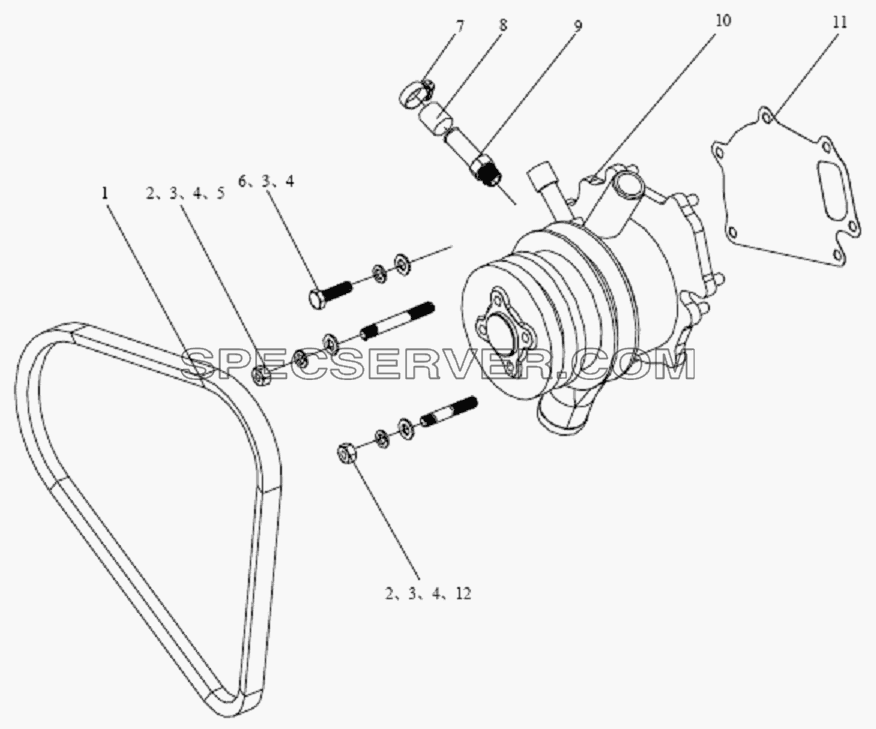

Водяной насос для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1308032-541-0010	Ремень вентилятора
2		Q341B10	I-oбpaзнaя шecтигpaннaя гaйka
3		Q40410	Пружинная шайба
4		Q40110	Шайба
5		1307016-101-CN30	Шпилька
6		Q150B1035	Болт с шестигранной головкой
7		Q676B25	Хомутик
8		1307032-101-0000	Втулка штуцера
9		1307033A101-0000	Штуцер обратного водовода отопления
10		1307010A153-0010	Водяной насос
11		1307012-101-0000	Прокладка водонасоса
12		Q1231050	Шпилька

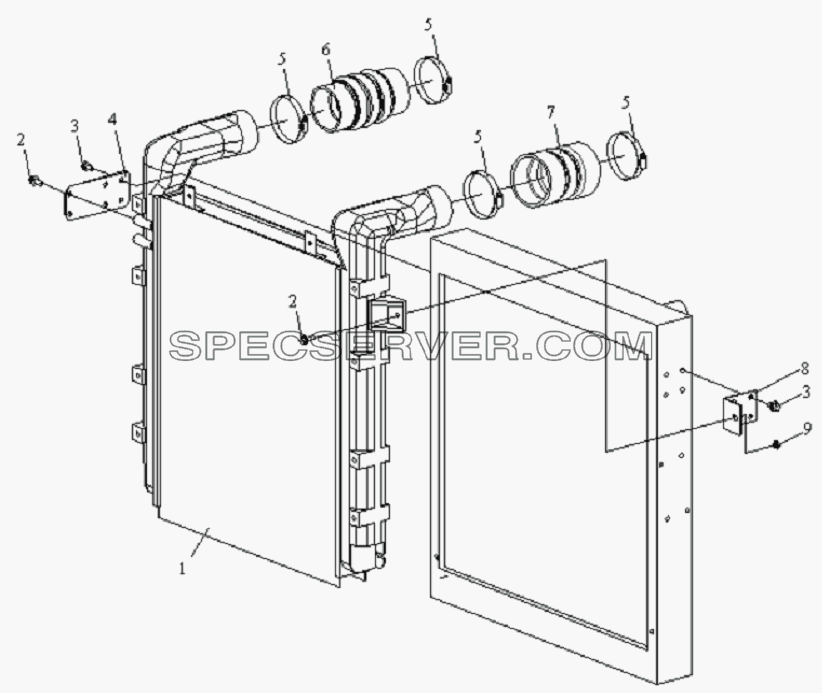

Аппарат промежуточного охлаждения и трубопровод для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1119010-392	Промежуточный охладитель в сборе
2		CQ1460825	Болт
3		CQ1460820	Установочное место для болта
4		1119022-392	Опора правой подвески промежуточного охладителя
5		CQ676100B	Зажим для шланга червячной передачи
6		1119050K1H	Коннектор - гармошка
7		1119050-437	Коннектор - гармошка
8		1119021-392	Коннектор - гармошка
9		CQ34008	Гайка
