Пневматическая и электрическая системы полуприцепа



При  надлежащем  присоединении  соединителя  тормоза  полуприцепа  согласно  схеме  пневматической  системы  в  соответствии  со

стандартом GB/T13881-92 появляется звук потока воздуха.



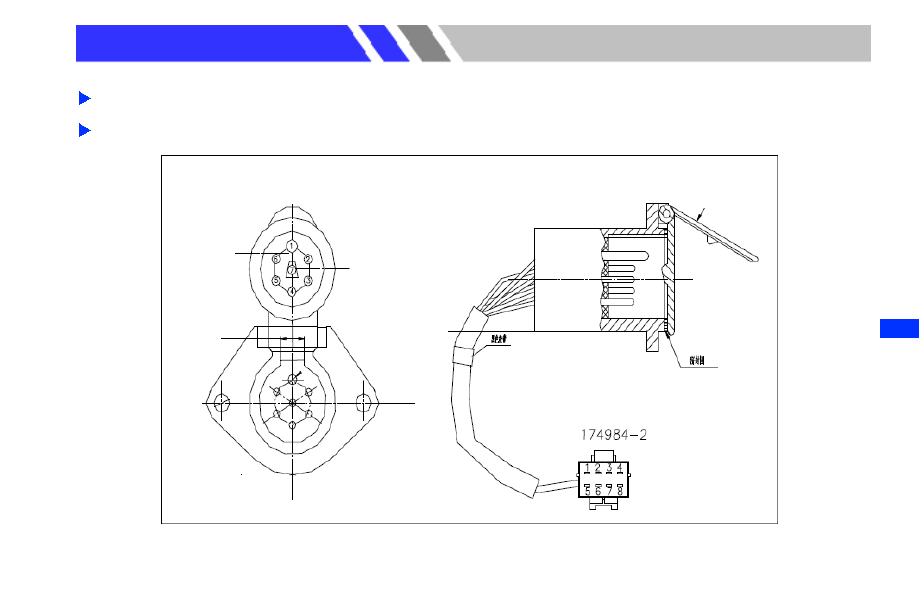

Схема  гнезда  для  подключения  питания  полуприцепа  и  описание  проводов  приведены  ниже,  при  надлежащем  присоединении

проводов фонари указателей поворотов и стоп-сигналы могут приводиться в действие.



Положение  крышки

при

вставлении

соединителя в гнездо



106

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P



Номер клеммы

Цвет провода

Площадь сечения

Функция

1

B (

черный)

1.0

Заземление

2

R/Y (

красно-желтый)

0.75

Хвостовой фонарь

3

G/R (

зелено-красный)

0.75

Фонарь указателя левого поворота

4

G/W (

зелено-белый)

0.75

Стоп-сигнал

5

G/B (

зелено-черный)

0.75

Фонарь указателя правого поворота

6

G/BL (

красно-синий)

0.75

Фонарь заднего хода

7

R (

красный)

0.75

Задний противотуманный фонарь





107

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P



В

озим

ы

й

ко

мпл

ек

т инс
тр

ум

ент

ов







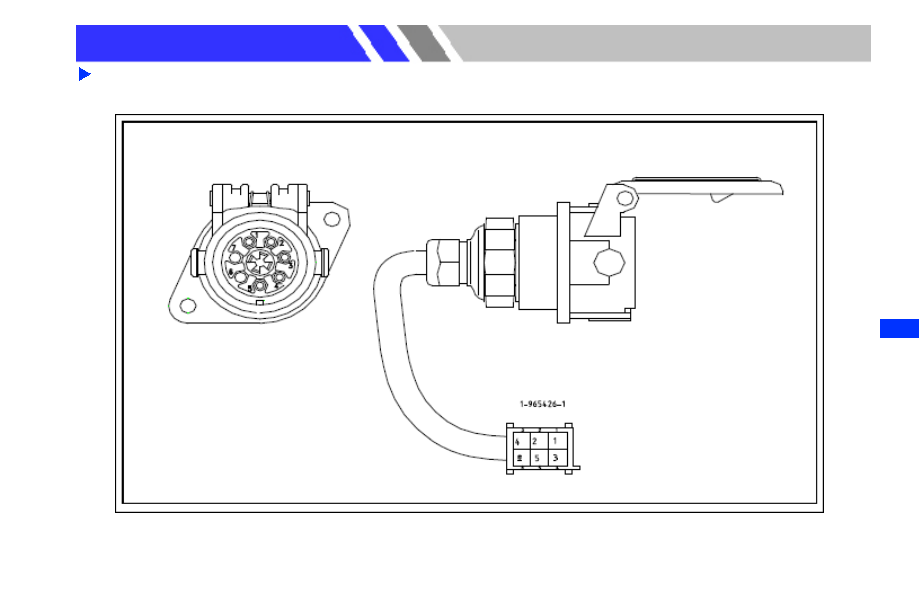

Схема гнезда для подключения питания АБС полуприцепа и описание проводов приведены ниже, при надлежащем присоединении

проводов контроллер АБС полуприцепа может приводиться в действие










108

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P

Номер клеммы

Цвет провода

Площадь сечения

Функция

1

R (

красный)

4.0

Источник питания

2

R/W (

красный/желтый)

1.5

Источник питания

3

B (

черный)

4.0

Заземление

4

B (

черный)

1.5

Заземление

5

BL/Y (

синий/желтый)

1.5

Индикатор ABS прицепа
