FAW CA3310P66K24L3BT4E4Z, CA3310P66K24L4BT4E4Z. Руководство - часть 26







101

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P



В

озим

ы

й

ко

мпл

ек

т инс
тр

ум

ент

ов

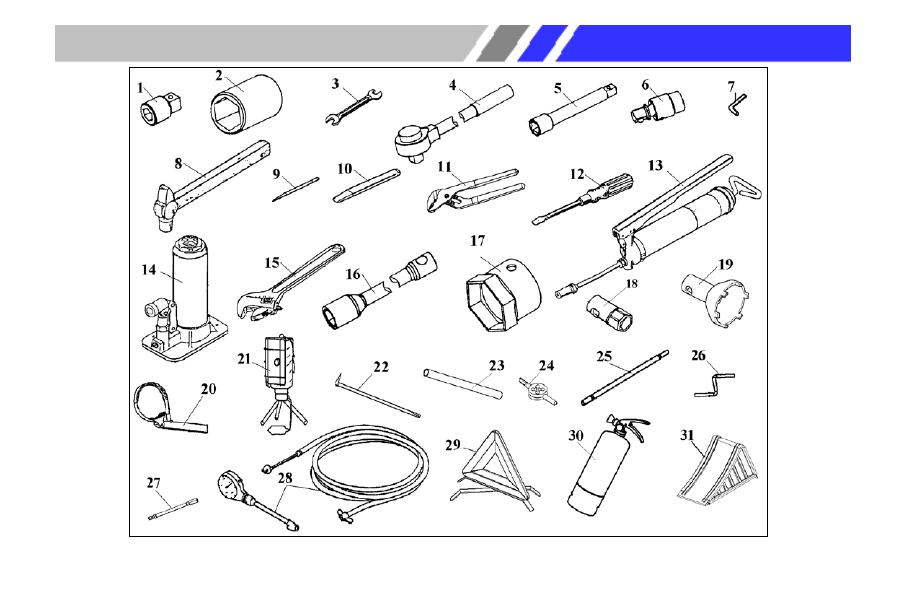

Продолжение приложения:

№ п/п

Наименование

Количество

15

Раздвижной ключ в сборе

16

Торцовый ключ для колес 30× 33

17

Торцовый ключ для гаек поворотного кулака передней оси

18

Ключ для круглых гаек цапфы моста с колесными редукторами 300

19

Торцовый ключ для стремянок передних рессор 30



Торцовый ключ для стремянок задних рессор

20

Ключ для ротационного фильтра

21

Переноска

22

Лом и стержень ключа

23

Стержень

24

Набор для восстановления резьбы вентиля

25

Многофункциональная муфта

26

Стержень ключа для многофункциональных муфт в сборе

27

Удлинитель вентиля в сборе

28

Устройство для накачки шин

29

Предупреждающий треугольник в сборе

30

Порошковый огнетушитель в сборе MFZL2

31

Держатель колеса с уплотнителем в сборе



102

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P





103

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P



В

озим

ы

й

ко

мпл

ек

т инс
тр

ум

ент

ов





Комплект инструментов

Комплект  инструментов  расположен  в

ящике  для  инструментов  в  правой

задней  части  с  внешней  стороны

кабины.





Ручка

открытия

ящика

для

инструментов

расположена

на

сопряженной  части  между  правой

дверью кабины и полом.

-

Потяните  ручку,  ящик  медленно

открывается  под  действием  цилиндра

подъема.







Многофункциональная

муфта

размещена в самой задней части ящика

для  инструментов  и  расположена

близко к защитному щиту.



Треугольный

знак

аварийной

остановки  и  переноска  размещены  в

ящике  для  инструментов  в  правой

задней  части  с  внешней  стороны

кабины.



104

Руководство по эксплуатации коммерческих

автомобилей серии FAW J6P





Огнетушитель

расположен

на

кронштейне

пола

слева

от

водительского  сиденья  и  фиксирован

крепежным ремнем.







Домкрат  размещен  в  ящике  для

инструментов,

расположенном

в

правой  задней  части  с  внешней

стороны кабины.
