Грузовик FAW CA3252P2K2T1A. Опрокидывающий механизм кабины
Предупреждение
Перед
опрокидыванием кабины надо остановить автомобиль на пловкой дороге,
перемещать ручку переключения передач в нейтральное положение,
поднять ручной тормоз, проверять дверь и переднюю, среднюю доску на
плотное закрытие.
В процессе
опрокидывания и возврата кабины люди недопущены стоять перед и
за кабиной.
Необходимо
опрокидывать кабину до максимального угла. Когда кабина не доходит
до максимального угла, запрещается запустить двигатель и проводить
другие операции.
После
попадания кабины необходимо убедиться в надежном застопорении.
Убедившись в гаснении лампы предупреждения опрокидывания кабины,
водить автомобиль. Вовремя движения ручка изменения направления необходима быть
в положении попадания кабины.
Внимание
Перед
движением автомобиля надо проверять и убедиться в положении ручки
изменения направления.
При
заправке необходимо сохронять окружающую среду в чистоте, чтобы
пыль, волокно, перья и посторонние предметы не вошли в гидромасло.
Работая среда
опрокидывающего механизма-авиамасло №10, премешение с маслами других
сортов запрещается.
При
промывке или ремонте двигателя обращать особое внимание на
неповреждение топливотруб и проводки системы. Вход воды в заливную
горловину запрещается.
Непрерывная операция с электронасосом не превышает 5 раз (Хотя
внутри установлена защитная цепь электродвигателя, но высокое тепло
сокращает служебные ресурсы электродвигателя).

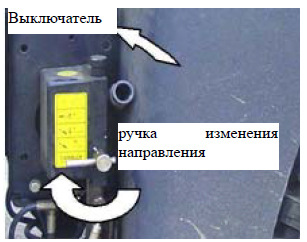

Опрокидывание электрокабины
Поставить
ручку изменения направления на положение переворота вперед, нажать
выключатель, при этом кабина начинает переворот вперед до
максимального хода, при этом кабина прекращает переворачивать,
отпустить выключатель и гидроцилиндр прекращает работать.
Выключатель нормально-разомкнутый, работа гидроцилиндра
многоступенчатый, возможно отпустить выключатель в любое время и
кабина останавливается в любое положение.
Внимание
Направление движения ручки изменения
направления по маркировке на ручном/электро-топливном насосе.

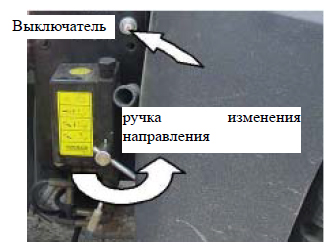

Попадение электрокабины:
Поставить
ручку изменения направления на положение попадания, нажать
выключатель, при этом кабина начинает подать до минимальной точки,
при этом в гидрозамке язычок прижат к затвору замка, отпустить
выключатель и гидроцилиндр прекращает работать.
Внимание
В таком случае, когда аккумулятор
отсел или электронасос не работал, опрокидывание кабины осуществляется
ручным насосом.

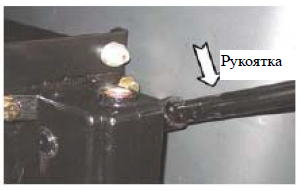

Ручной переворот и попадение
кабины
Перемещать
ручку изменения направления в положение подьема или попадения,
вставить рукоятку в отверстие в ручном насосе, качать вверх вниз,
таким образом кабина опрокидывается
вперед или возвращается.
Грузовик FAW CA3252P2K2T1A. Резервный пневматик

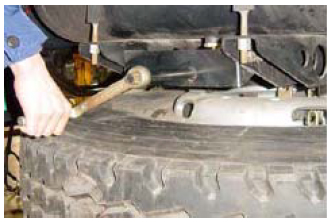

Снятие резервного пневматика
Соединяющая штанга подъемника резервного пневматика находится в
левой стороне продольной балки рамы. Поворачивать соединяющую штангу
спецключом из бортовых инструментов против часовой стрелки,
резервный пневматик и плитка перемещаются вниз, когда они подают на
землю, возможно снять резервный
пневматик.
Установка
резервногопневматика
Установить держатель на
резервный пневматик, спецключом поворачивать соединяющую штангу по
часовой стрелке и резервный пневматик поднялся.
Когда
бандаж резервного пневматика касается с упорной балкой, дальше
поворачивать ключ, нажать пружину, в конце концов затянуть
соединяющую штангу моментом 100 ± 10 N • m.
Грузовик FAW CA3252P2K2T1A. Составные части кузова

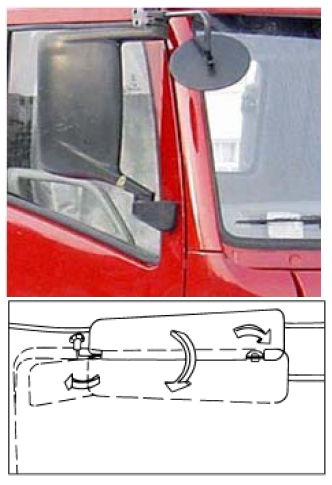

Внешнее зеркало заднего и
нижнего обзора
Внешнее
зеркало заднего и нижнего обзора отрегулировано до нужного угла
вручную для получения удовлетворительного эффекта заднего обзора.
Надо часто
стирать зеркало заднего обзора, привести его в чистом состоянии.
Солнцезащитный щиток
Вовремя движения когда
солнце яркое, спустить солнцезащитный щиток.
Отрегулировать солнцезащитный щиток до подходящего угла, таким образом не
только защищает зрение водитель, но и обеспечивает эффектное поле
зрения водителя.
Вытащить
солнцезащитный щиток из крепежной скобы, поворачивать на боковой
стороны двери, таким образом оградить лучи с боковой стороны.

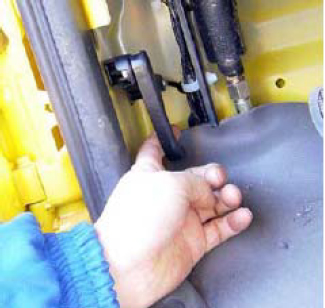

Открытие переднего козырька
При
открытии внешнего козырька сначала поворачивать ручку открытия в
кабине по направлению, указанному стрелой, таким образом штифт-замок
открывается.

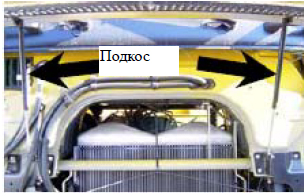

Поднять
внешний козырек, пневмоподкос автомотически поднимается и
застопорить передний козырек.
