Maintenance  schedule  8-3

GENERAL MAINTENANCE

During  the  normal  day-to-day
operation  of  the  vehicle,  general
maintenance should be performed
regularly  as  prescribed  in  this
section. If you detect any unusual
sounds, vibrations or
smell,  be  sure  to  check  for  the
cause  or  have  your  ParsKhodro
dealer  do  it  promptly.  In  addition,
you

should

notify

your

ParsKhodro  dealer  if  you  think
that repairs are required.
When  performing  any  checks  or
maintenance

work,

closely

observe

“Maintenance

precautions” later in this section.
EXPLANATION OF GENERAL

MAINTENANCE ITEMS
Additional  information  on  the
following  items  with  “*”  is  found
later in this section.





OUTSIDE THE VEHICLE

The  maintenance  items  listed
here  should  be  performed  from
time  to  time,  unless  otherwise
specified.
Tires*  Check  the  pressure with  a
gauge  periodically  when  at  a
service  station  (including  the
spare) and adjust to the specified
pressure  if  necessary.  Check
carefully  for  damage,  cuts  or
excessive wear.
Windshield wiper blades* Check
for  cracks  or  wear  if  they  do  not
wipe properly.
Doors  and  engine  hood  Check
that all doors and the engine hood
operate properly. Also ensure that
all latches lock securely. Lubricate
hinges  and  latches  if  necessary.
Make  sure  that  the  secondary
latch  keeps  the  hood  from
opening when the primary latch is
released.
When driving in areas using road
salt  or  other  corrosive  materials,
check for lubrication frequently.
Lights*  Make  sure  that  the

headlights,  stop  lights,  tail  lights,
turn  signal  lights,  and  other  lights
are  all  operating  properly  and
installed  securely.  Also  check
headlight aim.
Tire  rotation*  Tires  should  be
rotated  every  10,000  km  (6,000
miles) for 2WD vehicles and 5,000
km (3,000 miles) for 4WD vehicles.
However,  the  timing  for  tire
rotation  may  vary  according  to
your  driving  habits  and  road
surface conditions.















8-4    Maintenance schedule

INSIDE THE VEHICLE

The  maintenance  items  listed
here  should  be  checked  on  a
regular  basis,  such  as  when
performing  periodic  maintenance,
cleaning the vehicle, etc.
Warning/indicator  lights  and
buzzers/chimes  make  sure  that
all  warning/indicator  lights  and
buzzers/chimes

are

operating

properly.
Steering wheel Check for change
in the steering conditions, such as
excessive free play, hard steering
or strange noises.
Seat  belts  check  that  all  parts  of
the seat belt system (e.g. buckles,
anchors, adjusters and retractors)
operate  properly  and  smoothly,
and  are  installed  securely.  Check
the belt webbing for cuts, fraying,
wear or damage.





UNDER THE HOOD AND

VEHICLE

The  maintenance  items  listed
here

should

be

checked

periodically  e.g.  each  time  you
check the engine oil or refuel.
Windshield washer fluid* Check
that there is adequate fluid in the
tank.
Engine coolant level* Check the
coolant  level  when  the  engine  is
cold.
Engine oil level* Check the level
after parking the vehicle on a level
spot and turning off the engine.
Brake  and  clutch  fluid  level*
Make  sure  that  the  brake  and
clutch  fluid  level  is  between  the
MAX  and  MIN  lines  on  the
reservoir.
PRECAUTIONS
When  performing  any  inspection
or  maintenance  work  on  your
vehicle,  always  take  care  to
prevent  serious  accidental  injury
to  yourself  or  damage  to  the
vehicle. The following are general
precautions  which  should  be

closely observed.

●  Park  the  vehicle  on  a  level
surface,  apply  the  parking
brake  securely  and  move  the
transmission  control  lever  to
neutral (“N”).

●  When  working  under  the
engine  hood,  turn  the  engine
off and wait until it cools down.

●  Be sure to turn the ignition
key to the “OFF” position when
performing  any  replacement  or
repair.

●  If  you  must  work  with  the
engine  running,  keep  your
hands,  clothing,  hair  and  tools
away from moving fans and fan
belts.

●  It  is  advisable  to  remove
necktie  and  any  jewelry,  such
as  rings,  watch,  etc.  before
working on your vehicle.

●  If you must run the engine
in an enclosed space such as a
garage, be sure there is proper
ventilation for exhaust gases.

●  Never get under the vehicle
while  it  is  supported  only  by  a
jack.  If  it  is  necessary  to  work

Maintenance  schedule  8-5

under  the  vehicle,  support  it
with safety stands.

●  Keep  smoking  materials,
flame  and  sparks  away  from
fuel and battery.

●  Never

connect

or

disconnect either the battery or
any  transistorized  component
connector while the ignition key
is on.

●  Always  apply  the  parking
brake  and  block  the  wheels  to
prevent

the

vehicle

from

moving.

●  On gasoline engine models
with the multiport fuel injection
(MFI)  system,  the  fuel  filter  or
fuel lines should be serviced by
a  ParsKhodro  dealer  because
the  fuel  lines  are  under  high
pressure even when the engine
is off.

●  Failure  to  follow  these  or
other

common

sense

guidelines  may  lead  to  serious
injury or vehicle damage.

●  Improperly disposed motor
oil  and/or  other  vehicle  fluids
can

hurt

the

environment.

Always

conform

to

local

regulations  for  disposal  of
vehicle fluid.
This

“Maintenance

and

do-it-

yourself”

section

gives

instructions  regarding  only  those
items which are relatively easy for
an owner to perform.
You

should

be

aware

that

incomplete  or  improper  servicing
may result in operating difficulties
or excessive emissions, and could
affect  your  warranty  coverage.  If
in doubt about any servicing, have
it  done  by  your  ParsKhodro
dealer.



PERIODIC MAINTENANCE

The  following  table

’s  list  the

periodic  maintenance  servicing
required  ensuring  good  engine
and  emission  control  system
performance

and

good

mechanical condition of your new
vehicle.
The first 1000 km (600 miles) of
cervical  is  one  of  the  most
important  service  periods  and

is  vital  to  ensure  the  optimum
condition of your new vehicle.
The  following  tables  show  the
normal  maintenance  schedule.
Depending

on

weather

and

atmospheric  conditions  varying
road  surfaces,  individuate  driving
habits

and

vehicle

usage,

additional

or

more

frequent

maintenance  may  be  required.
See

“Maintenance  under  severe

driving conditions

”.

Periodic maintenance beyond the
last  period  shown  on  the  labels
requires similar maintenance.

8-6    Maintenance schedule

ENGINE AND EMISSION CONTROL MAINTENANCE

R=Replace; I=Check & replace; A=Adjust; C=Clean.

MAINTENANCE OPERATION

Perform either at number of kilometersor
months km×1000 which ever comes first.



MAINTENANCE INTERVAL

km×1000

1.5

5

10

15

20

25

30

35

40

Months

—

3

6

9

12

15

18

21

24

Under hood and under vehicle

Toque check manifolds & exhaust tube nuts & carburetor fixing nuts

*1



I

















Adjust clearance of inspiration and exhaust valve





A



A



A



A

Check drive belts for cracks, fraying, wear & tension

I

*1





I

*1





I



I

*1





I

Change engine anti-freeze coolant (ethylene glycol base, LLC)









R







R

Check cooling system





I



I



I



I

Check fuel lines









I







I

Clean & replace air cleaner filter (Dry type)

★



C

C

C

R

C

C

C

R

Engine oil (Adopt API SL oil) & oil filter



R

R

R

R

R

R

R

R

Replace fuel filter

★









R







R

Check & replace spark plugs

 *2











R







R

Check ignition wires









I







I

Check PCV system









I







I

Check vacuum fitting hoses & connections

*1







I



I



I



I

Check EVAP vapor lines









I







I

Check heated Oxygen sensor (exhaust sensor)









I







I

NOTE: Maintenance items with

“★” should be performed more frequently according to “Maintenance under severe driving conditions”.

          *1 Vehicle without three-way catalytic converter.
          *2 Vehicle with three-way catalytic converter.









Maintenance  schedule  8-7

CHASSIS BODY MAINTENANCE

R=Replace; I=Check & replace; A=Adjust; C=Clean.

MAINTENANCE OPERATION

Perform either at number of kilometersor
months km×1000 which ever comes first.



MAINTENANCE INTERVAL

km×1000

1.5

5

10

15

20

25

30

35

40

Months

—

3

6

9

12

15

18

21

24

Under hood

Check brake, clutch, steering gear fluid or oil level for leaks



I

I

I

I

I

I

I

I

Check brake fluid

★











R







R

Check brake booster vacuum hoses, connection & check valve









I







I

Check power steering fluid & lines



I

I

I

I

I

I

I

I

Check brake, clutch exhaust system



I

I

I

I

I

I

I

I

Check oil level change oil in manual transmission

※



I

I

I

I

I

I

I

I

Check oil level change oil in transfer differential gear



I

I

I

R

I

I

I

R

Antiskid differential mechanism gear oil





I



R



I



R

Check  steering  gear  box  linkage,  axle,  suspension  parts  drive
shaft

★



I

I

I

I

I

I

I

I

I

Check steering damper





I



I



I



I

Retighten body mounting

T



T



T



T



T

Outside and inside

Check wheel alignment, if necessary, rotate & balance wheel





I



I



I



I

Check brake pads, disc & other brake components

★





I

I

I

I

I

I

I

I

Check brake lings, drums & other components

★







I



I



I



I

Check for wheel bearing grease

（4×2）









I







I

Check &repack front wheel latch

（4×4）

★







I

★





R



I

★





R

Lubricate lock, hinges hood latch

★





L

L

L

L

L

L

L

L

Check seat belts, buckles, retractors & anchors adjuster





I



I



I



I

Check  foot  brake,  parking  brake  &clutch  for  free  play  stroke
&operation



I

I

I

I

I

I

I

I

NOTE

：Maintenance items with “★” should be performed more frequently according to “Maintenance under severe driving conditions”

※  ：Change oils every 100,000 km.



8-8    Maintenance schedule

MAINTENANCE UNDER

SEVERE DRIVING
CONDITIONS

The maintenance intervals shown
on  the  preceding  pages  are  for
normal operating conditions. If the
vehicle  in  mainly  operated  under
severe

driving  conditions

as

shown  below,  more  frequent
maintenance  must  be  performed
on  the  following  items  as  shown
on the table.
Severe driving conditions

A

—  Driving under dusty conditions

B

—  Driving repeatedly short distance

C

—  Towing a trailer

D

—  Extensive idling

E

—  Driving  in  extremely  adverse  weather

condition

or

in

areas

where

ambient

temperatures  are  either  extremely  low  or
extremely high.
F

—  Driving  in  high  humidity  areas  or  in

mountainous areas.
G

—  Driving  in  areas  using  salt  or  other

corrosive materials.

H

—  Driving on rough and /or muddy roads or

Driving condition

maintenance

Maintenance

operation

Maintenance

interval

A

·  ·  ·  ·  ·  ·  ·  ·  ·  Air cleaner filter



More frequently





















Dry type

Clean























All type

Replace





















  Cyclone pre-air cleaner

Check























Positive  crankcase  ventilation  filter  &
air induction valve filter

Replace



A  B  C  D

·  ·  ·  ·  ·  ·  Engine oil

Replace

Every 2,500km or

1.5 months.





















Gasoline engine

A  B  C  D

·  ·  ·  ·  ·  ·  Engine oil

Replace

Every 2,500 km

or 1.5 months.

A

·  ·  ·  E  ·  ·  ·  ·  ·  Fuel fluid



Every 10,000 km

or 6 months.

·  ·  ·  ·  ·  F  ·  ·  ·  ·  Brake fluid



·  ·  ·  ·  ·  ·  G  H  ·  ·  Steering  gear  &  linkage,  axle

&suspension  parts,  propeller  shafts
&front drive shafts

Check

Every 2,500 km

or 1.5 months.





















A  C

·  ·  ·  ·  G  H  I  ·

Brake  pad,  disc  &  other  brake
components.

Check

A  C

·  ·  ·  ·  G  H  I  ·

Brake  linings,  drums  &other  brake
components

Check

Every 5,000 km

or 3 months.

·  ·  ·  ·  ·  ·  ·  ·  ·  J

Front

wheel

bearing

grease

&free-running hub grease

（4×4）

Check

Every 2,500 km

or 1.5 months.

·  ·  ·  ·  ·  ·  G  ·  ·  ·  Lock, hinges &hood latch

lubricate

Maintenance operation: Check=Check. Correct or replace if necessary.

in the desert.
I

—  Frequent Brake  or driving in mountainous

areas
J

—  Frequent driving in water.



Technical information

 9-1






9. TECHNICAL INFORMATION



CAPACITES

AND

RECOMMENDED

FUEL/LUBRICANTS .......................................... 9-2

RECOMMENDED FUEL .................................... 9-4

RECOMMENDED SAE VISCOSI NUMBER ...... 9-5

AIR  CONDITIONING  SYSTEM  REFRIGERANT

AND LUBRICANT RECOMMENDATIONS ........ 9-5

ENGINE .............................................................. 9-6

WHEELS AND TIRES ........................................ 9-7

TIRE PRESSURE............................................... 9-7

WHEEL ALIGNMENT PARAMETER .................. 9-8

TIGHTEN  TORQUE  OF  BOLT  AND  NUT  IN  KEY

POSITION OF MAINTENANCE AND REPAIR .. 9-9

DRIVER’S TOOLS .............................................. 9-9

THE  VEHICLE  TECHNICAL  PERFORMANCE

FIGURE ............................................................ 9-10

WHEN

TRAVELING

OR  REGISTERING

IN

ANOTHER COUNTRY ..................................... 9-11

VEHICLE IDENTIFICATION ............................. 9-11












9-2    Technical information

CAPACITES AND RECOMMENDED FUEL/LUBRICANTS

The following values are approximate capacities. The actual refill capacities may be a little different from them.
When refillin

g, follow the procedure instructed in the “Maintenance and do-it-yourself” section to determine

the proper refill capacity.



Capacity(approximate)

Recommended fuel/lubricants

Liter

Fuel

60

*1



Engine oil

（Refill）






ZG24



With oil filter

6

· API Certification Mark

*2



· API SL

Cooling system

（with reservoir tank）

PARSKHODRO Genuine
Engine Coolant or equivalent in
its quality

。




ZG24



With air condition

9.5

*

1.    For further details, see the recommended fuel chart.

*

2. For further details, see the recommended SAE viscosity chart.

Technical information

 9-3





Capacity

（approximate）

Recommended fuel/lubricants

                Liter

Manual
transmission oil



2.2

API GL-4

*1

 viscosity SAE75W-90 only

Main reducing gear
oil



1.6

API GL-5

*1



Power steering fluid

Refill to the proper oil level

according to the

instructions in the

“Maintenance and do-it

yourself” section.



PARSKHODRO ATF DX or equivalent product

*3



Brake and clutch fluid

PARSKHODRO  brake  fluid

*4

  or  equivalent

product DOT 4

Transfer

Manual type

2.8

75W/90, API GL-4

Electric type

1.2

SPEC40-00-244-001, ATF DEXRON

Ⅲ

Multi-purpose grease

--

NLGI NO.2 (Lithium soap base)

Air condition system refrigerant kg



HFC-134a

（R-134a）

*5



Air condition system lubricants



PARSKHODRO  air  condition  system  R  model
oil or equivalent product

。

*5



*

1. For further details, see the recommended SAE viscosity chart.

*

2. Could be gotten from authorized dealer.

*

3. For further information

，see the index tag of air condition.












9-4    Technical information

RECOMMENDED FUEL

Unleaded  gasoline  of  above  87
octane  (RON)

（ or  automotive

ethanol gasoline

）.



CAUTION

●

Doesn’t  use  recommend

fuel  will  heavily  damage  the
emission control system

，  and

influence the control circle.

●

In any situation

，Don’t use

leaded gasoline

，it will damage

the

three

way

catalytic

converter.
Except  for  three  way  catalyst
equipped  models:  Unleaded  or
leaded  gasoline  of  above  87
octane (RON).

CAUTION:

Use

unleaded

gasoline

if

instructed on the fuel filler lid.








RON CAUTION TRANSACTION:
Use  unleaded  gasoline  of  above
93  octane

（RON）（or  alcohol

gasoline for car

）。But on the high

altitude  localities

（over 1219m）,

you  could  use  unleaded  gasoline
of 88 octanes (or alcohol gasoline
for car).
It will cause continued, oppressive
knocking

when

using

the

unleaded  gasoline  of  below  93
octane  .Knocking  is  a  kind  of
sound similarly as knocking metal.
It could damage the engine when
the  situation  is  severe.  If  there  is
oppressive  knocking  or  jar  less
knocking driving on the lever road
with jar less speed when  you use
the  previous fuel

，please contact

the  authorized  PARSKHODRO
maintenance  service  center  to
adjust  the  working  condition  for
you.

Else

， the  car  was

inappropriate  used

，there  is  no

duty of PARSKHODRO.
Incorrect timing ignition will cause
knocking;  then,  it  could  increase
the oil wear and damage engine
by  over  heat.  If  you  face  any

previous  situation,  please  contact
authorized



PARSKHODRO

maintenance  service  center  to
check your car.
But,  you  will  hear  light  knocking
once in a while when accelerating
or climbing. Don’t worry, because
the  light  knocking  indicates  that
the  engine  got  the  highest  oil
efficiency  in  the  situation  of  big
load.

















Technical information

 9-5

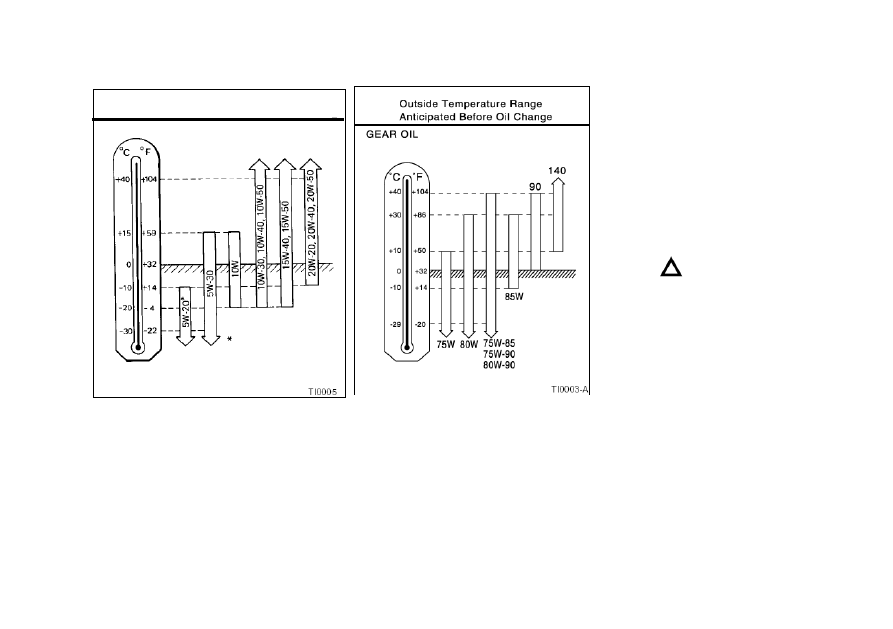

RECOMMENDED SAE
VISCOSI NUMBER






















Recommend SAE Viscosity
number

●

For cold and warm areas

：

10W-30  is  preferable  for  ambient

temperature above

﹣20℃。

●

For hot areas

：

15W-40  20W-20  and  20W-50  are
suitable.





















●

For cold and warm areas

：

75W-90 is preferable for  gasoline

engine  vehicle’s  transmission
system and gearing system.
80W-90

is

preferable

for

differential gear.

●

For hot areas

：

90

is

suitable

for

ambient

temperatures below 40

℃.

AIR CONDITIONING
SYSTEM REFRIGERANT
AND LUBRICANT
RECOMMENDATIONS

The air conditioning system in this
PARSKHODRO  vehicle  must  be
charged

with

the

refrigerant

HFC-134a  (R-134a)  and  the
lubricant,  Nissan  A/C  System  Oil
Type R or the exact equivalents.


CAUTION:

Use of any other refrigerants or
lubricants  will  cause  severe
damage  and  you  will  need  to
replace your vehicle’s entire air
conditioning system.
The release of refrigerant into the
atmosphere is not recommended.
The  new  refrigerant  HFC-134a
(R-134a)  in  your  PARSKHODRO

vehicle  will  not  harm  the  earth’s
ozone  layer.  However  it  may
contribute in a small part to global
warming.



PARSKHODRO

recommends  that  the  refrigerant
be recovered and recycled.



Outside Temperature Range
Anticipated Before Next Oil Change



Gasoline Engine Oil

Not recommended
for sustained high
speed driving



9-6    Technical information

ENGINE



ZG24

Cylinder arrangement

Type

Bore x stroke

Displacement

Firing order





(mm)

(ml)



4-cylinder,in-line

Gasoline,4-cylcle

95×86

2438

1

—3—4—2

Max power and relevant speed

（kW/rpm）

102/4600

～5000

Max torque and relevant speed

（N*m/rpm）

217/2600

～3200

Idle speed

(rpm)

M/T: 750±50

Spark plug (Standard)Gap

Camshaft operation

(mm)

1.1±0.1

Timing chain

Emissions



Euro IV+OBD

★

:



When the switching vacuum hoses cutting-off, ram it using plunger.













  Technical  information

9-7



WHEELS AND TIRES

Car model

Pick-up

VAN

Tire

Wheel





LT215/75R15,6PR

15×6JJ

，15×5½JK

○



LT215/75R15,8PR

15×6JJ

，15×5½JK

○



P215/75R15

15×6½JJ



○

○：Equipment



●：Available

×

：Unavailable



TIRE PRESSURE



Tire pressure

（F/R）Kpa)

half load

Fully loaded

LT215/75R15,6PR

250/250

250/350

LT215/75R15,8PR

250/250

250/450

P215/75R15

180/200

200/250















9-8

Technical information





WHEEL ALIGNMENT PARAMETER

Item

4×2 model

4×4model

Kingpin inclination

9°13′±30′

10°48



±30′

Caster angle

0°32′±30′

2°10



±30′

Front-wheel camber

0°17′±30′

0°36



±30′

Convergences of front wheels(mm)

3

～5

4

～6

Max front wheel turning angle

Nearside wheel

LT215/75R15

36°12′

0°
-2°



35°18′

0°
-2°



Off-side wheel

LT215/75R15

32°48′

0°
-2°



33°30′

0°
-2°



Note: The parameter upwards is in unladed state of the vehicle.

















  Technical  information

9-9



TIGHTEN TORQUE OF BOLT AND NUT IN KEY POSITION OF MAINTENANCE AND
REPAIR

                                                                                                                                                (UNIT: N*m)

1.  Engine crankcase drain plug:    29-39
2.  Engine adjustment lock nut:    16-21
3.  Fueling  plug  and  drain  plug  of  transmission  \

power divider:    25-34

4.  Transaxle drain plug R:    59-98
5.  Bolt and nut of propeller shaft:    39-44
6.  Wheel nut:    118-147
7.  Steering wheel lock nut:    29-39
8.  Steering  drive  shaft  universal joint  tighten  bolt:

24-29

9.  Coupling bolt  between  steering  gear  case  and

supporter:    84-96

10.  Steering rocker arm shaft lock nut

No power steering:    235-265

                            Power steering:    137-177
11.  Steering link ball nut:    54-98
12.  Steering tie rod lock nut:    2WD:    14-20
13.  Front  suspension  top  swing  arm  adjustment

bolt:    98-118

14.  Front  shock  absorber  bottom  tighten  bolt:

118-147

15.  Rear  leaf  spring  pin  and  hanger  pin  lock  nut:

78-98

16.  Rear leaf spring U-shape bolt and nut:    88-98
17.  Seat belt abutment anchor bolt:    43-55


DRIVER’S TOOLS

No.

Name

Amount

note

1

Kit bag

1



2

Wheel sleeve

1



No.

Name

Amount

note

3

Jack
assembly

1



4

Jack bar

1



9-10

Technical information



THE VEHICLE TECHNICAL PERFORMANCE FIGURE



Item

Drive Mode

4×2

4×4

Vehicle Code

ZN1033U2N4

ZN1033UBN4

Body Mode

Double cab

Double cab

Overall Length

mm

4885

4980

Overall Width

mm

1690

1820

Overall Height

mm

1650

1715

Wheelbase

mm

2950

2950

Platform Dimensions

L

mm

1395

1395

W

mm

1390

1390

H

mm

430

430

Complete Vehicle
Design MAX Mass

kg

2570

2740

Complete Vehicle curb Mass

kg

1495

1665

Rated Load Mass

kg

750

750

Amount Of Occupant

P

5

5

Tire Tread

F

mm

1415

1545

R

mm

1410

1525

MAX Speed

km/h

160

160

Approach Angle /
Leave Angle

°

29/26

42/36

Ground Clearance

mm

210

215

MAX Climbing Capacity

≥30%

≥40%





The overall length will be 4980mm if equipped with rear bumper, the Leave Angle
of the

4×2 will be 20° and the 4×4 will be 32°.
