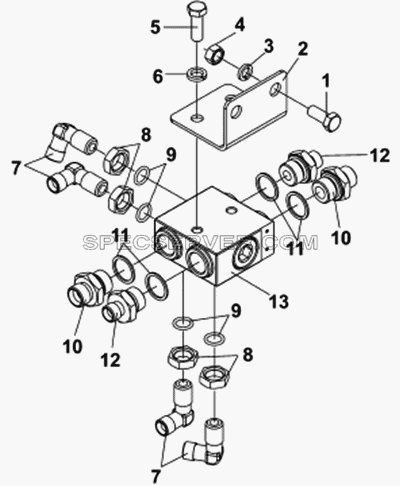

№		Номер детали	Наименование запчасти
1		Q150B1235	Болт
2		35ZB3A-06025	Кронштейн
3		Q40312	Пружинная шайба
4		Q340B12	Гайка
5		Q150B1030	Болт
6		Q40310	Пружинная шайба
7		35N-06124	Угольник
8		35N-06027	Гайка
9		35N-06032	О-кольцо
10		35B06-06012	Штуцер
11		35N-06036	Уплотнительное кольцо
12		35Z41-06027	Штуцер
13		3525N49-010	Распределитель

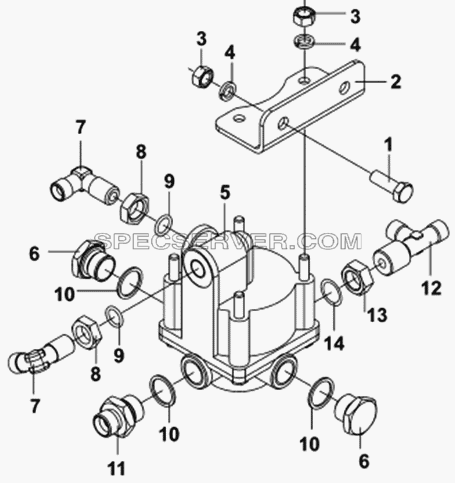

Распределительный клапан для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q150B1040	Болт
2		35ZB3-06200	Кронштейн
3		Q340B10	Гайка
4		Q40310	Пружинная шайба
5		3527Z27-001	Клапан в сборе
6		35Z41-06047	Пробка
7		35N-06124	Угольник
8		35N-06027	Гайка
9		35N-06032	О-кольцо
10		35N-06036	Уплотнительное кольцо
11		35B06-06012	Штуцер
12		35ZB7-06067	Тройник
13		35D-06629	Гайка
14		35D-06634	Уплотнительная шайба

Горный тормоз для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		35B13-41035	Прокладка
-		35B13-41035	Прокладка
-		35RC4-06629	Гайка
-		35RC4-06629	Гайка
1		3541Z66-001	Заслонка горного тормоза в сборе
2		35.6B2-06016	Штуцер
3		35ZB3A-06135	Штуцер
4		35ZB3A-06136	Штуцер

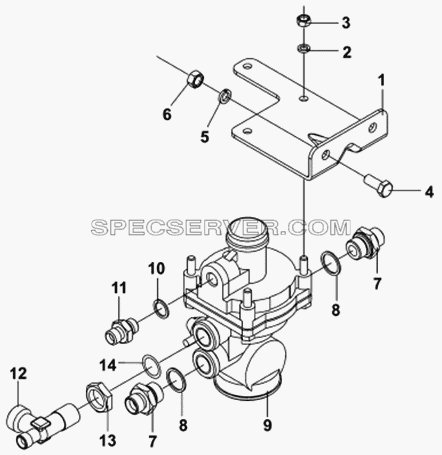

Регулятор тормозных сил для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		35ZB7-06010	Кронштейн
2		Q340B08	Гайка
3		Q40308	Пружинная шайба
4		Q150B1040	Болт
5		Q40310	Пружинная шайба
6		Q340B10	Гайка
7		35B06-06012	Штуцер
8		35N-06036	Уплотнительное кольцо
9		3542ZB1-001	Регулятор тормозных сил
10		35N-06037	Шайба
11		35BY-06513	Штуцер
12		35ZB3-06067	Тройник
13		35N-06026	Гайка
14		35N-06031	О-кольцо

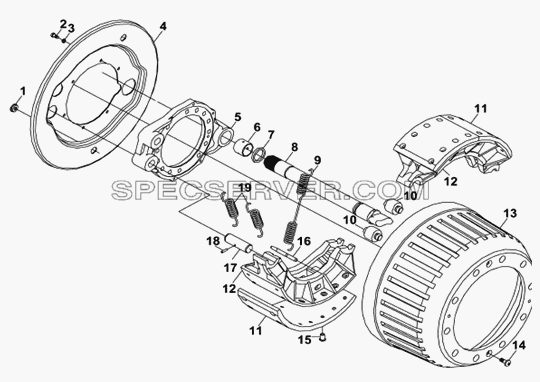

№		Номер детали	Наименование запчасти
-		DZ9112340138	Ось тормозного кулака
1		880340037	Втулка
2		Q150B0816	Болт
3		Q40308	Пружинная шайба
4		DZ9160340018	Щит
5		DZ9160340062	Суппорт
6		DZ9100340017	Втулка
7		880440010	Распорка
8		DZ9112340137	Ось тормозного кулака
9		880440012	Пружина
10		99000340027	Ось
11		DZ9160340068	Накладка
12		DZ9160340061	Колодка
13		DZ9160340006	Тормозной барабан
14		Q2541020	Винт
15		89000340068	Заклёпка
16		880440032	Ось
17		99000340064	Ось
18		Q5280624	Палец
19		DZ9160340049	Пружина фиксатора

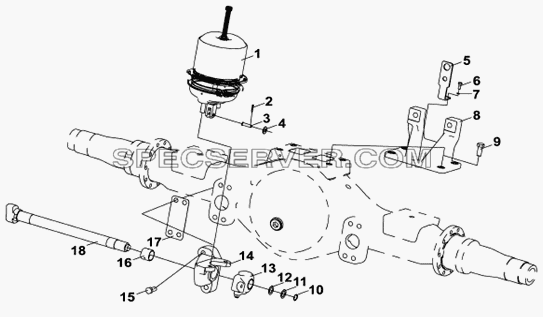

Привод тормозов заднего моста для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		803229	Регулировочная шайба
-		803230	Регулировочная шайба
-		803246	Регулировочная шайба
-		99000340056	Рычаг
-		AZ9100340065	Рычаг (правый)
-		AZ9100340066	Рычаг (левый)
-		DZ9112340138	Ось тормозного кулака
-		DZ9114340243	Опора тормозной камеры (правая)
-		DZ9114340301	Регулировочная прокладка
-		DZ9114340302	Регулировочная прокладка
1		DZ9114360310	Тормозная камера
2		Q500422	Шплинт
3		90003903661	Штифт
4		Q40114	Плоская шайба
5		DZ9112330188	Кронштейн
6		Q150B0816	Болт
7		Q40308	Пружинная шайба
8		DZ9114340152	Кронштейн
9		Q151B2040TF2	Болт
10		Q43125	Кольцо
11		803228	Регулировочная шайба
12		880340022	Шайба
13		99000340057	Рычаг
14		DZ9114340242	Опора тормозной камеры (левая)
15		Q151B1870TF2	Болт
16		DZ9100340017	Втулка
17		DZ9114340300	Регулировочная прокладка
18		DZ9112340137	Ось тормозного кулака

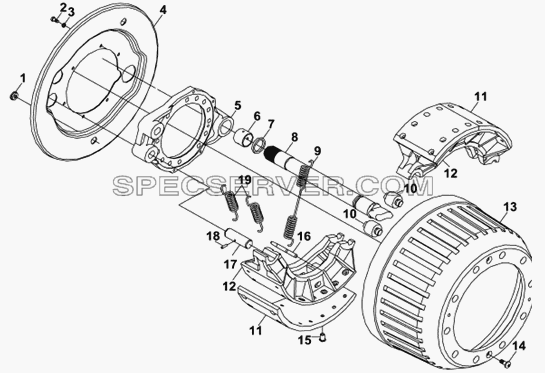

Тормоза среднего моста для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		DZ9112340138	Ось тормозного кулака
1		880340037	Втулка
2		Q150B0816	Болт
3		Q40308	Пружинная шайба
4		DZ9160340018	Щит
5		DZ9160340062	Суппорт
6		DZ9100340017	Втулка
7		880440010	Распорка
8		DZ9112340137	Ось тормозного кулака
9		880440012	Пружина
10		99000340027	Ось
11		DZ9160340068	Накладка
12		DZ9160340061	Колодка
13		DZ9160340006	Тормозной барабан
14		Q2541020	Винт
15		89000340068	Заклёпка
16		880440032	Ось
17		99000340064	Ось
18		Q5280624	Палец
19		DZ9160340049	Пружина фиксатора

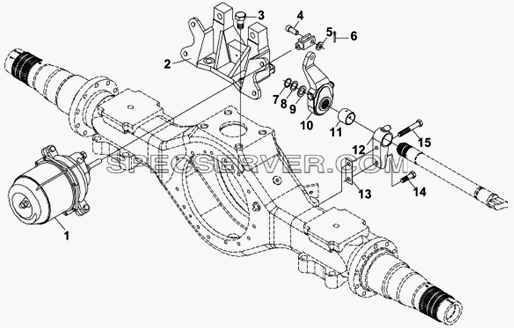

Привод тормозов среднего моста для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		803229	Регулировочная шайба
-		803230	Регулировочная шайба
-		803246	Регулировочная шайба
-		880340032	Регулировочная пластина
-		880340033	Регулировочная пластина
-		880340034	Регулировочная пластина
-		99000340056	Рычаг
-		DZ9114361304	Тормозная камера
1		DZ9114361303	Тормозная камера
2		99014340042	Кронштейн
3		Q151B2040TF2	Болт
4		90003903661	Штифт
5		Q40114	Плоская шайба
6		Q500422	Шплинт
7		Q43125	Кольцо
8		803228	Регулировочная шайба
9		880340022	Шайба
10		99000340057	Рычаг
11		DZ9100340017	Втулка
12		99014340041	Кронштейн
13		880340031	Регулировочная пластина
14		Q151B1440	Болт
15		Q151B1490	Болт

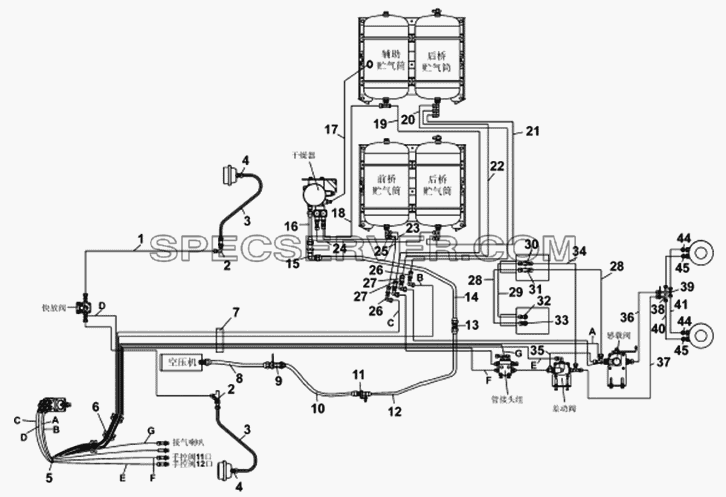

Схема трубопроводов пневмотормозов для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3506086-T1400	Кронштейн
-		35N-06027	Гайка
-		35N-06027	Гайка
-		35N-06027	Гайка
-		35N-06027	Гайка
-		35N-06027	Гайка
-		35N-06027	Гайка
-		35N-06032	О-кольцо
-		35N-06032	О-кольцо
-		35N-06032	О-кольцо
-		35N-06032	О-кольцо
-		35N-06032	О-кольцо
-		35N-06032	О-кольцо
-		35ZB7-06088	Кронштейн
-		35ZB7-06102	Лента хомута
-		35ZB8A-06102	Лента хомута
-		35ZB8A-06105	Лента
-		35ZB8A-06105	Лента
-		Q150B0825	Болт
-		Q150B0835	Болт
-		Q150B1230	Болт
-		Q150B1240	Болт
-		Q340B08	Гайка
-		Q340B08	Гайка
-		Q340B12	Гайка
-		Q351B18	Гайка
-		Q353B16	Гайка
-		Q353B16	Гайка
-		Q353B20	Гайка
-		Q353B20	Гайка
-		Q353B27	Гайка
-		Q353B27	Гайка
-		Q40308	Пружинная шайба
-		Q40308	Пружинная шайба
-		Q40312	Пружинная шайба
-		Q41016	Шайба
-		Q41016	Шайба
-		Q41018	Шайба
-		Q41020	Шайба
-		Q41020	Шайба
1		RQ85010185	Трубка в сборе
2		35ZB1-06071	Штуцер
3		Q-22N-600W	Шланг в сборе
4		35N-06153	Штуцер
5		3506110-T1400	Комплект трубопроводов
6		3506820-T0500	Держатель в сборе
7		35ZB8A-06101	Кронштейн
8		3506202-T1400	Трубка в сборе
9		3506094-T0400	Штуцер
10		35Z06-06050	Трубка в сборе
11		35ZB3A-06070	Фитинг
12		3506204-T1400	Трубка в сборе
13		35ZB3A-06108	Штуцер
14		3506206-T1400	Трубка в сборе
15		35ZB3A-06101	Угольник
16		3506208-T1400	Трубка в сборе
17		RQ8500630	Трубка в сборе
18		3506530-T1400	Трубка в сборе
19		3506512-T1400	Трубка в сборе
20		3506516-T1400	Трубка в сборе
21		3506510-ZB700	Трубка в сборе
22		3506514-T1400	Трубка в сборе
23		3506526-T1400	Трубка в сборе
24		3506522-T1400	Трубка в сборе
25		3506510-T1400	Трубка в сборе
26		35Z06A-06127	Угольник
27		35Z61-06128	Угольник
28		RQ8501470	Трубка в сборе
29		RQ8501070	Трубка в сборе
30		35B06-06094	Тройник
31		35ZB3-06094	Тройник
32		35N-06124	Угольник
33		35Z41-06105	Штуцер
34		RQ8501080	Трубка в сборе
35		3506510-T1100	Трубка в сборе
36		RQ85014135J	Трубка в сборе
37		RQ85010155D	Трубка в сборе
38		35ZB3-06096	Тройник
39		35ZB3-06095	Тройник
40		RQ8501035	Трубка в сборе
41		RQ8501435	Трубка в сборе
42		RQ8501030	Трубка нейлоновая
43		RQ8501430	Трубка в сборе
44		35Z41-06105	Штуцер
45		35N-06124	Угольник

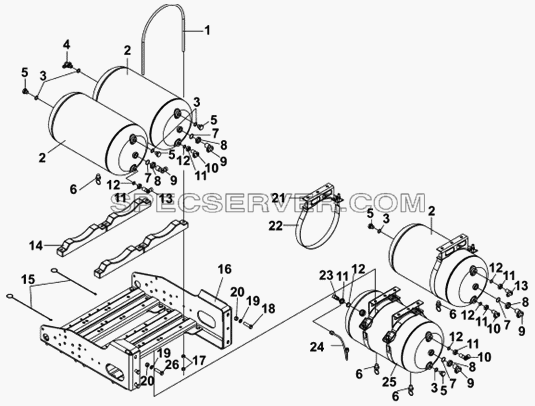

Воздушные ресиверы в сборе для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		35N-13017	Скоба
2		3513B40B-010	Воздушный ресивер в сборе
3		35N-06037	Шайба
4		3524Z06A-010	Пробка
5		35N-06038	Заглушка
6		3513D-040	Клапан сливной
7		35N-06031	О-кольцо
8		35N-06026	Гайка
9		35.6B2-06090	Угольник
10		35Z41-06105	Штуцер
11		35N-06027	Гайка
12		35N-06032	О-кольцо
13		35N-06124	Угольник
23		35DR10-06027	Угольник
24		RQ8500630	Трубка в сборе
25		3513010-ZB300	Воздушный ресивер в сборе
26		Q150B1245	Болт
