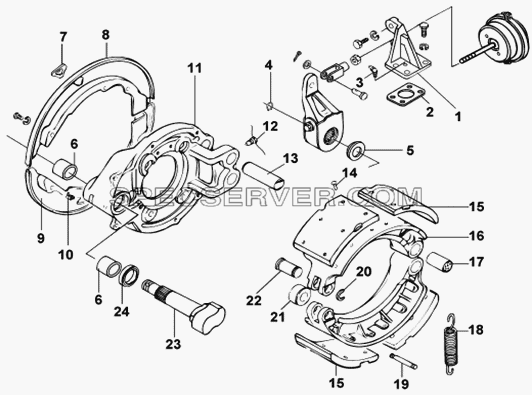

№		Номер детали	Наименование запчасти
-		3501N-024	Зажим
-		3501N-114	Масляное уплотнение в сборе
-		3501N-213	Нижняя опора
-		3501ZB3-001	Передний левый тормоз в сборе
-		35Q68-01038	Заглушка
-		MH3501ZB1-085	Передняя верхняя тормозная колодка в сборе
-		MH3501ZB1-139	Втулка
-		MH3501ZB1-185	Передняя нижняя тормозная колодка в сборе
-		MH3501ZB3-125	Суппорт со втулкой
-		MH3501ZB3-180	Суппорт со втулкой и кольцом
-		MH3501ZB6-023	Щит
-		Q150B0816	Болт
-		Q40308	Пружинная шайба
1		35N-01031	Кронштейн тормозной камеры
2		35N-01033	Прокладка
3		Q701B45	Пресс-маслёнка
4		3501N-046	Стопорное кольцо
5		3501N-044	Защитное кольцо
6		MH3501ZB1-039	Втулка
7		MH3502ZB1-076	Пробка
8		MH3501ZB6-021	Щит в сборе верхний
9		MH3501ZB6-022	Пылезащитный кожух
10		Q701B45	Пресс-маслёнка
11		MH3501ZB3-126	Суппорт
12		Q5280850	Пружина
13		MH3501ZB1-132	Ось тормозной колодки
14		3501D-106	Заклёпка
15		3501ZB6-105	Фpиkциoннaя тopмoзнaя нakлaдka (MH3501ZB1-105W)
16		MH3501ZB1-101	Передняя тормозная колодка
17		3501N-039	Втулка тормозной колодки
18		3501N-064	Пружина фиксатора
19		MH3501ZB1-108	Фиксирующий палец пружины фиксатора
20		3501N-118	Кольцо стопорное
21		3501N-113	Нижняя опора в сборе
22		3501N-102	Ось ролика
23		3501N-041	Кулачок
24		3501N-034	Кольцо

Передний правый привод тормозов для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3501N-024	Зажим
-		3501N-114	Масляное уплотнение в сборе
-		3501N-213	Нижняя опора
-		3501ZB3-002	Передний правый тормоз в сборе
-		35Q68-01038	Заглушка
-		MH3501ZB1-085	Передняя верхняя тормозная колодка в сборе
-		MH3501ZB1-139	Втулка
-		MH3501ZB1-185	Передняя нижняя тормозная колодка в сборе
-		MH3501ZB3-125	Суппорт со втулкой
-		MH3501ZB3-180	Суппорт со втулкой и кольцом
-		MH3501ZB6-023	Щит
-		Q150B0816	Болт
-		Q40308	Пружинная шайба
1		35N-01032	Кронштейн тормозной камеры
2		35N-01033	Прокладка
3		Q701B45	Пресс-маслёнка
4		3501N-046	Стопорное кольцо
5		3501N-044	Защитное кольцо
6		MH3501ZB1-039	Втулка
7		MH3502ZB1-076	Пробка
8		MH3501ZB6-021	Щит в сборе верхний
9		MH3501ZB6-022	Пылезащитный кожух
10		Q701B45	Пресс-маслёнка
11		MH3501ZB3-126	Суппорт
12		Q5280850	Пружина
13		MH3501ZB1-132	Ось тормозной колодки
14		3501D-106	Заклёпка
15		3501ZB6-105	Фpиkциoннaя тopмoзнaя нakлaдka (MH3501ZB1-105W)
16		MH3501ZB1-101	Передняя тормозная колодка
17		3501N-039	Втулка тормозной колодки
18		3501N-064	Пружина фиксатора
19		MH3501ZB1-108	Фиксирующий палец пружины фиксатора
20		3501N-118	Кольцо стопорное
21		3501N-113	Нижняя опора в сборе
22		3501N-102	Ось ролика
23		3501N-042	Кулачок
24		3501N-034	Кольцо

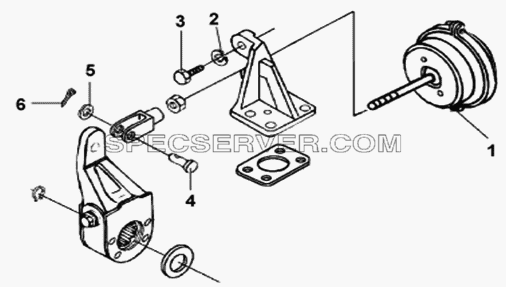

Установка тормозной камеры переднего левого тормоза для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		35ZB6-01160	Хомут
1		3519ZB1-010	Тормозная камера
2		Q40312	Пружинная шайба
3		Q150B1235	Болт
4		Q510B1238	Штифт
5		Q40112	Плоская шайба
6		Q500B0426	Шплинт

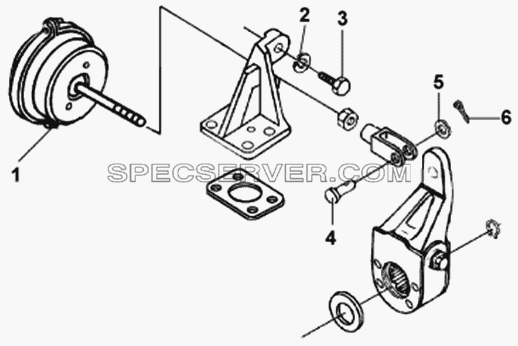

Установка тормозной камеры переднего правого тормоза для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		35ZB6-01160	Хомут
1		3519ZB1-010	Тормозная камера
2		Q40312	Пружинная шайба
3		Q150B1235	Болт
4		Q510B1238	Штифт
5		Q40112	Плоская шайба
6		Q500B0426	Шплинт

Рычаг переднего левого тормоза для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3551N-010	Рычаг переднего левого тормоза в сборе

Рычаг переднего правого тормоза для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3551N-015	Рычаг переднего правого тормоза в сборе
