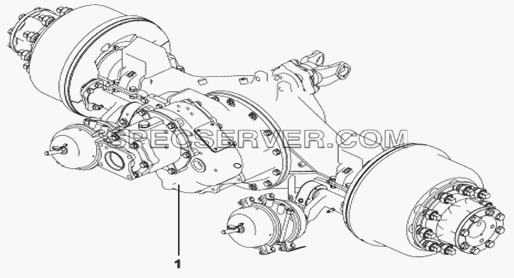

№		Номер детали	Наименование запчасти
1		2500010-ZB302	Средний мост

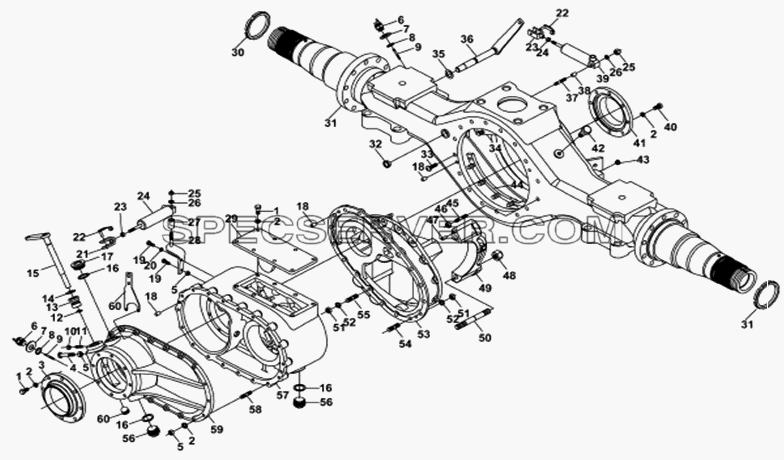

Картер среднего моста для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q150B1025	Болт
2		Q40310	Пружинная шайба
3		99014320175	Торцевая крышка
4		Q150B1050	Болт
5		Q340B10	Гайка
6		DZ9112710020	Втулка
7		Q72318	Шайба
8		Q43705	Кольцо
9		69000330008	Палец (для категории 13 т)
10		Q340B08	Гайка
11		GB75-85	Bинт M18 ?20
12		Q43117	Кольцо пружинное
13		2700320037	Втулка
14		288730062	Соединительное кольцо
15		99014320076	Коромысло блокировки дифференциала
16		Q72336	Шайба
17		5863315	Магнитная пробка
18		Q5211016	Палец
19		Q150B0818	Болт
20		Q40308	Пружинная шайба
21		90003964418	Вилка
22		780 350 055	Потайной фиксатор
23		Q350B08T15	Гайка
24		79100360018	Рабочий цилиндр
25		Q33208	Гайка
26		Q40108	Плоская шайба
27		61000060072	Втулка
28		99014320156	Кронштейн
29		AZ911430178	Крышка
30		680 340 013	Гайка
31		DZ9114330208	Картер среднего моста
32		90003989290	Пробка
33		Q2540820	Винт
34		9,90143E+11	Дугообразный крепёжный зажим (верхний)
35		680m330015	Соединительное кольцо
36		99014330125	Рычаг в сборе
37		Q1200850F3	Шпилька
38		61000060084	Втулка
39		79100360018	Рабочий цилиндр
40		Q150B1025	Болт
41		99014320141	Крышка подшипника
42		99000330006	Сапун
43		90003962021	Пробка
44		99014330146	Дугообразный крепёжный зажим
45		90003810631	Шпилька
46		90003888457	Гайка
47		Q5210820	Палец
48		90003888459	Гайка
49		99012320002	Крышка подшипника
50		Q12316120	Шпилька
51		Q340B12	Гайка
52		Q40312	Пружинная шайба
53		99014320119	Картер
54		Q1201225F3	Шпилька
55		Q1201230F3	Шпилька
56		586330015	Магнитная пробка
57		99014320259	Картер редуктора
58		Q1201028F3	Шпилька
59		99014320144	Крышка картера
60		[Зaглyшka]	Заглушка
61		DZ9112330187	Кронштейн

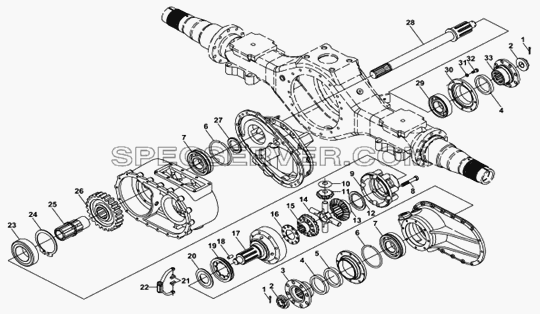

Привод среднего моста для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		99014320068	Регулировочная шайба
-		99014320069	Регулировочная шайба
-		99014320070	Регулировочная шайба
-		99014320072	Регулировочная шайба
-		99014320073	Регулировочная шайба
-		99014320073	Регулировочная шайба
-		99014320210	Регулировочная шайба
-		99014320211	Регулировочная шайба
1		Q5005056	Шплинт
2		79000320013	Гайка
3		DZ911220134	Фланец
4		90003078772	Манжета
5		90003070026	Манжета
6		Q433130	Кольцо
7		6312N GB/T276-94	Подшипник скольжения
8		Q151B1480TF2	Болт
9		99014320130	Корпус дифференциала
10		99012320150	Втулка
11		99012320010	Сателлит
12		99014320071	Регулировочная шайба
13		99014320059	Шестерня (задняя)
14		99014320091	Крестовина сателлита
15		99014320032	Шестерня (передняя)
16		99014320067	Регулировочная шайба
17		99014320139	Корпус дифференциала
18		288 320 106	Штифт
19		288 320 105	Стопорное кольцо
20		99014320061	Распорное кольцо
21		18003277	Вильчатый передвижной блок
22		99014320053	Вилка
23		6019-Z GB/T276-94	Подшипник с пылезащитной крышкой
24		Q433130	Кольцо
25		99014320135	Вал
26		99014320209	Шестерня
27		99012250031	Корончатая гайка
28		99004320031	Вал
29		6212-GB/T276-94	Подшипник
30		99014320141	Крышка подшипника
31		Q40310	Пружинная шайба
32		Q150B1025	Болт
33		DZ9114320154	Фланец в сборе ?180

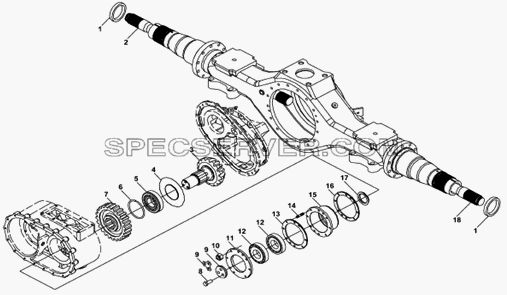

Механизм привода среднего моста для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		99014320131	Регулировочная распорная втулка
-		99014320132	Регулировочная распорная втулка
-		99014320133	Регулировочная распорная втулка
-		99014320134	Регулировочная распорная втулка
1		90003074340	Кольцо
2		DZ9112340222	Полуось (правая)
3		99014320125	Коническая шестерня
4		99014320174	Маслоотражатель
5		99014320257	Подшипник
6		99014320256	Кольцо
7		99014320208	Ведомая шестерня
8		Q150B1430TF2	Болт
9		780 320 088	Втулка
9		AZ9114320002	Стопор
10		Q33210	Гайка
11		99014320128	Кольцо
12		31311 GB/T297-94	Подшипник
13		11800320131	Регулировочная распорная втулка
14		Q1201040F3	Шпилька
15		99014320129	Вкладыш
16		[Пpokлaдka peгyлиpoвoчнaя]	Прокладка регулировочная
17		99014320140	Упорная шайба
18		DZ9112340221	Полуось (левая)

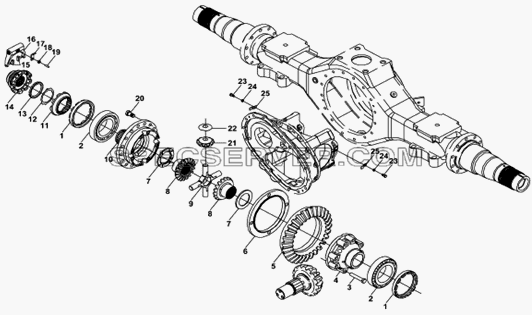

Дифференциал среднего моста для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		180 320 131	Регулировочная распорная втулка
-		180 320 132	Регулировочная распорная втулка
-		3 809 320 189	Регулировочная распорная втулка
-		DZ9114320012	Болт
1		13809320159	Регулировочная гайка
2		32213 GB/T297-94	Конический подшипник
3		DZ9114320111	Болт
4		99012320008	Корпус дифференциала
5		99014320126	Ведомая коническая шестерня
6		99014320153	Распорная шайба
7		180 320 012	Регулировочная распорная шайба
8		99012320009	Шестерня полуоси
9		99014320091	Крестовина сателлита
10		99014320127	Корпус дифференциала
11		13809320155	Корончатая шестерня
12		13809320158	Стопорная шайба
13		13809320157	Регулировочная гайка
14		13809320156	Муфта
15		800 320 077	Блок скользящих контактов
16		99012320014	Вилка
17		99012320023	Пластина
18		Q340B8	Гайка
19		Q2800825	Винт
20		DZ9114320111	Болт
21		99012320010	Сателлит
22		99012320150	Втулка
23		Q150B0816	Болт
24		Q40308	Пружинная шайба
25		79000320027	Стопор

Кронштейны подвески среднего моста для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		DZ9112520601	Кронштейн рессоры (левый)
1		DZ9112520602	Кронштейн рессоры (правый)
2		99014520256	Штифт
5		DZ9112330296	Кронштейн реактивной штанги
6		GB5785-86	Бoлт M22x1.5x220
