56

7.3    Электрическая система.
7.3.1 Аккумулятор.

Неисправности и возможные причины

Метод устранения

1. Электроэнергии недостаточно.
а) Низкий уровень электролита.
б)  Короткое  замыкание  между  полярными
пластинами.

в) Сульфитация полярных пластин.

г) Генератор или реле зарядки не работают.
д) Плохой контакт в проводном соединении.


а) Добавьте электролит до нужного уровня.
б) Очистите отложения, поменяйте
электролит и замените распорки или
полярные пластины.
в)  Зарядите  несколько  раз,  чтобы  удалить
серу.
г) Восстановите генератор.
д) Проверьте контакты проводов и
устраните проблему.

2. Перегрев.
а)  Короткое  замыкание  между  полярными
пластинами.
б) Слишком высокий ток зарядки.


а) см. 1-б

б) Проверьте и замените реле зарядки.

3. Емкость аккумулятора заметно
уменьшилась.
а) Сульфитация полярных пластин.
б) Недостаточное количество серной
кислоты.
в) Полярные пластины повреждены, активное
вещество осыпалось и распорки повреждены,
что приводит к короткому замыканию.



а) см. 1-в
б) Измените пропорции электролита.

в) Замените пластины и распорки новыми.



7.3.2    Генератор.

Неисправности и возможные причины

Метод устранения

1. Не работает генератор.
а) Поврежденный выпрямительный диод.
б) Щетки не достают до коллектора якоря.


в) Повреждена изоляция статора или ротора,
или повреждена изоляция контура
заземления.


а) Проверьте и замените новым.
б)  Проверьте  размер  графитных  щеток  и
усилие

пружины,

восстановите

или

замените ее, если необходимо.
в) Восстановите или замените новым.

2. Генератор развивает недостаточную
мощность.
а) Ослабленный ремень генератора.

б) Поврежденный выпрямительный диод.

в) Слабый контакт графитных щеток.
г) Короткое замыкание частичной обмотки
ротора или статора.



а) Подтяните ремень или замените
изношенный ремень новым.
б) Замените поврежденный
выпрямительный диод новым.
в) Замените.
г) Восстановите или замените обмотку
ротора или статора новой.

3. Выдаваемый генератором ток
неустойчивый.
а) Ослабленный ремень генератора.

б) Обмотка ротора и статора подверглась
короткому замыканию или повреждению.



а) Подтяните ремень или замените
изношенный ремень новым.
б)  Восстановите  или  замените  ротор  или
статор на новый.



57

в)  Ослаблена  пружина  графитной  щетки или
слабый контакт щетки.
г) Ослабленные клеммы.

в)  Восстановите  или  замените  пружину
графитной щетки новой.
г) Проверьте и подтяните.

4. Ненормальный звук из генератора.
а) Генератор неправильно установлен.
б) Поврежденные подшипники генератора.
в) Ротор цепляется об статор или другие
части.


а) Установите генератор правильно.
б) Замените подшипник генератора новым.
в) Проверьте и отремонтируйте.



7.3.3 Стартер.

Неисправности и возможные причины

Метод устранения

1. Стартер не работает.
а) Соединительный провод сломан или
плохой контакт в проводном соединении или
в переключателе контактов.

б) Сгорел предохранитель.

в) Аккумулятор почти разряжен.
г) Внутреннее короткое замыкание стартера.


а) Спаяйте или замените новым
соединительным проводом, обезжирьте
контакты и зажмите все гайки в
соединительных местах.
б)  Замените  предохранитель  аналогичным
по мощности.
в) Зарядите аккумулятор.
г) Исключите короткое замыкание.

2.  Стартер  крутится,  но  не  в  состоянии
запустить двигатель.
а) Шток втулки чересчур изношен из-за
трения ротора с магнитным полюсом.
б) Плохой контакт графитных щеток с
коммутатором.
в) Поверхность коммутатора выжжена или
протравлена маслом.

г) Сварной шов между проводником и
коммутатором поврежден.
д) Плохое соединение кабеля и зажима.

е)  Контакты  соленоидного  переключателя  не
работают.
ж) Аккумулятор недостаточно заряжен.



а) Замените новым штоком втулки,
очистите поверхность коммутатора.
б)  Поскребите  контактную  поверхность
щеток и отрегулируйте усилие пружины.
в) Отшлифуйте поверхность коммутатора,
удалите пятна масла с поверхности
коммутатора.
г) Повторно сварите.

д) Зажмите гайки, чтобы получить
хорошую связь.
е) Восстановите контакты соленоидного
переключателя.
ж) Зарядите аккумулятор.

3. Стартер продолжает крутиться непрерывно
после запуска двигателя.
а)  Неправильный  ход  железного  сердечника
соленоидного переключателя.



а) Откорректируйте ход

4.  Стартер  начал  крутиться  и  цепляет  венец
маховика прежде, чем войти в зацепление.
а) Слишком малый ход сердечника.


а) Корректируйте ход железного
сердечника соленоидного переключателя.



58

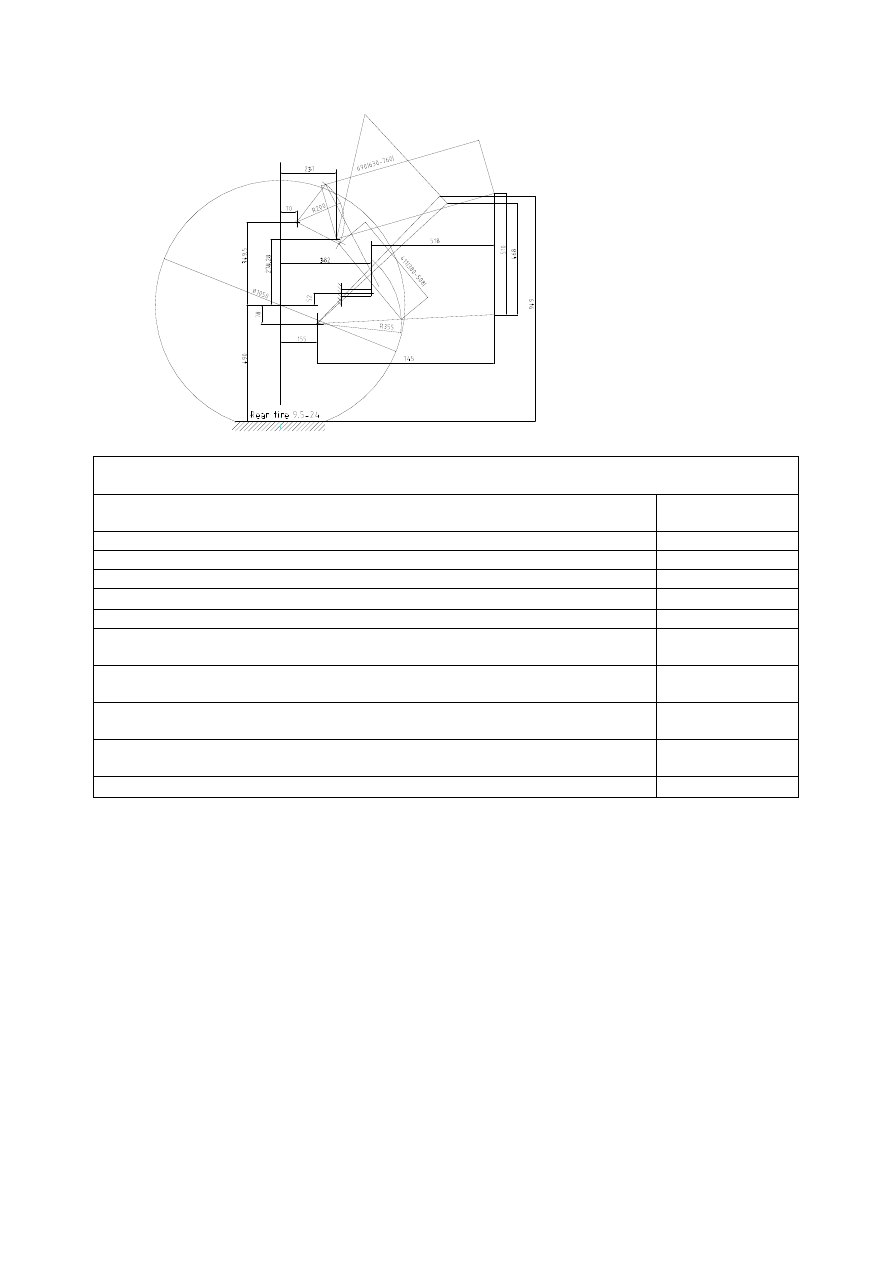

Приложение 1.    Диаграмма движения подъемных тяг
























Параметры частей подъемника и движения (мм)

Параметр

Значение

на нижнем звене

Длина нижнего звена

745

Крайний пролет нижнего звена

600

Высота стойки навески (рекомендуемая )

510

Диапазон регулировки длины подъемной тяги

380～508

Соединительное положение нижнего конца подъемной тяги с нижним звеном

355

Расстояние от сцепки до земли (когда нижнее звено находится в самом нижнем
положении)

200

Расстояние от сцепки до земли (когда длина подъемной тяги отрегулирована до
411)

450

Диапазон  подъема  нижнего  звена  (когда  длина  подъемной  тяги  установлена  до
411)

468

Расстояние  от  сцепки  до  земли  для  транспортировки  (когда  подъемная  тяга
отрегулирована до самой короткой длины 380)

949

Диапазон регулировки длины верхнего звена

630～760









59

Приложение 2.    Схема принципа электрической системы












































1. Передний указатель поворота 2. Передняя фара 3. Звуковой сигнал 4. Передняя проводка 5. Провод
аккумулятора  6.  Аккумулятор  7.  Провод  аккумулятора  8.  Стартер  9.  Защитный  кожух  10.  Датчик
температуры 11. Генератор 12. Провододержатель 13. Свеча накала 14. Датчик давления масла  机油压力
15. Указатель давления воздуха 16. Амперметр 17. Указатель температуры 18. Указатель давления масла
19.  Кнопка  звукового  сигнала  20.  Регулятор  напряжения  21.  Центральная  проводка  22.
Провододержатель 23. Провододержатель 24. Выключатель задних фар 25. Выключатель передних фар
26. Блок предохранителей 27. Мигатель 28. Выключатель указателей повоторов 29. Замок зажигания 30.
Монтажная панель замка зажигания 31. Проводка 32. Указатель поворота и стопа задний  组合后灯
33. Задняя фара 34. Выключатель стоп сигналов 35. Разъем для прицепа 36. Монтажная панель разъем
для прицепа 37. Монтажная опора звукового сигнала
