Abarth 500 (2019 year). Manual in english - page 11

“Map”: navigation map view

(

Uconnect™ 7" HD Nav LIVE

versions only).

At the bottom:

information on the

track being played and the following
graphic buttons:

Active device or audio source;

/

: select previous/next

track;

: pause track being played;

“Audio”: access to the “Audio

Settings” screen.

Track selection

Use this function to scroll through and
select the tracks on the active device.
The choices available depend on the
device connected. For example, on
a USB device, you can also use the
SCROLL TUNE button/knob to scroll
through the list of artists, genres and
albums available on the device,
depending on the information available
in the tracks.
NOTE This button might be disabled for
some

Apple

®devices.

Press the "Tracks" button to activate
this function on the source being
played.
Turn the SCROLL TUNE button/knob to
select the desired category and then
press the button/knob to confirm the
selection.

NOTE The "Tracks" button does not
allow any operation on the AUX device.
NOTE The indexing time of a USB
device can vary according to the media
inserted (in some cases it can take a
few minutes).

Track search (Search)

This functions allows a dynamic search
within a list of tracks.

Bluetooth® SOURCE

This mode is activated by pairing a

Blu-

etooth

® device containing music

tracks with the system.

PAIRING A Bluetooth® AUDIO
DEVICE

To pair a

Bluetooth

® audio device,

proceed as follows:

activate the

Bluetooth

® function on

the device;

press the “Media” button on the

display;

press the "Select Source" button;

select the

Bluetooth

® Media

source;

press the "Add device" button;

search for “Uconnect” on the

Blu-

etooth

® audio device (during pairing, a

screen showing the progress is dis-
played);

when requested by the audio

device, enter the PIN code shown on
the system display or confirm on the
device the PIN displayed;

if the pairing procedure is completed

successfully, a screen is displayed.
Answer "Yes" to the question to pair the

Bluetooth

® audio device as favourite

(the device will have priority over all
other devices to be paired subse-
quently). If "No" is selected, the priority
is determined according to the order of
connection. The last device connected
will have the highest priority;

an audio device can also be paired

by pressing the "Phone" graphic button
on the display and by selecting
"Settings" or selecting "Phone/

Bluetooth

®” from the "Settings"

menu.
IMPORTANT If the

Bluetooth

® con-

nection between mobile phone and
system is lost, consult the mobile
phone handbook.
NOTE When modifying the name-
device in the

Bluetooth

® settings of

the phone (where provided), the Radio
may change the track being played if
the device is connected via USB after
the

Bluetooth

® connection.

171

After updating the phone software, for
proper operation, it is recommended to
remove the phone from the list of
devices linked to the radio, delete the
previous system pairing also from
the list of

Bluetooth

® devices on the

phone and make a new pairing.

USB SOURCE

To activate the USB mode, insert the
corresponding device into the USB port
on the central console.
If a USB device is inserted with the
system on, it will start playing the tracks
found on the device.

AUX SOURCE

To activate AUX mode, insert an
appropriate device in the AUX socket
on the car.
When a device is inserted using the
AUX output socket the system starts
reproducing the AUX source
connected, if it is already being played.
Adjust the volume using the

button/

knob on the front panel or using the
volume adjustment control on the
connected device.
The "AUX volume compensation"
function can be selected in Radio mode
only when the AUX source is active.

IMPORTANT The functions of the
device connected with the AUX socket
are directly managed by the device
itself: it is not possible to change
track/folder/playlist or control playing
start/end/pause with the controls on
the front panel or on the steering wheel.
Do not leave the cable of your portable
player connected to the AUX socket
after disconnection, to avoid possible
hiss from the speakers.

TRIP COMPUTER

Press the "Trip" button on the display to
view the car's trip information.
This function is composed of the
“Instant info” items (“Range” and
“Current fuel consumption”) and the
two separate trips called “Trip A” and
“Trip B” for monitoring the vehicle's
"complete journey" in a reciprocally
independent manner.
Both functions can be reset (reset -
start of a new journey): to reset the
desired "Trip" hold down the "Trip A" or
"Trip B" buttons.

PHONE MODE

PHONE MODE ACTIVATION

Press the “Phone” button on the
display to activate the Phone mode.
NOTE To consult the list of mobile
phones and supported functions, visit
the www.driveuconnect.eu website.

Use the buttons on the display to:

dial the phone number (using the

graphic keypad on the display);

display and call the contacts in the

mobile phone phonebook;

display and call contacts from the

registers of previous calls;

pair up to 10 phones/audio device

to make access and connection easier
and quicker;

transfer calls from the system to the

mobile phone and vice versa and
deactivate the microphone audio for
private conversations.
The mobile phone audio is transmitted
through the vehicle’s audio system;
the system automatically mutes the
radio when the Phone function is used.

PAIRING A MOBILE PHONE

IMPORTANT Only perform this
operation with the vehicle stationary
and in safe conditions; this function is
deactivated when the vehicle is moving.
The pairing procedure for a mobile
phone is described below: always
consult the handbook for the mobile
phone in any case.
To pair the mobile phone, proceed as
follows:

activate the

Bluetooth

® function on

the mobile phone;

172

MUL

TIMEDIA

press the “Phone” button on the

display;

if no phone is paired with the system

yet, the display shows a dedicated
screen;

access “Settings” and type “Add

device” to start the pairing procedure,
then search for the

Uconnect™

device

on the mobile phone;

when prompted by the mobile

phone, use its keypad to enter the PIN
code shown on the system display
or confirm on the mobile phone the PIN
displayed;

during the pairing stage a screen is

displayed showing the progress of
the operation;

when the pairing procedure is

completed successfully, a screen is
displayed: answer "Yes" to the question
to pair the mobile phone as favourite
(the mobile phone will have priority over
all other mobile phones to be paired
subsequently). If no other devices are
paired, the system will consider the first
associated device as favourite.

NOTE After updating the phone
software, for proper operation, it is
recommended to remove the phone
from the list of devices linked to the
radio, delete the previous system
pairing also from the list of

Bluetooth

®

devices on the phone and make a new
pairing.

MAKING A PHONE CALL

The operations described below can
only be accessed if supported by
the mobile phone in use. For all
functions available, refer to the mobile
phone owner's handbook.
A call can be made by:

selecting "Phonebook";

selecting "Recent";

selecting "Dial";

FAVOURITES

You can add a number or a contact (if
already in Contacts) to the favourite
list during a call by pressing one of the
five "Empty" graphic buttons on the
upper part of the display. The favourites
can also be managed by using the
Phone Book options.

TEXT MESSAGE READER

The system can read the messages
received by the mobile phone.

To use this function the mobile phone
must support the SMS exchange
function through

Bluetooth

®.

If this function is not supported by the
phone, the corresponding "Text" button
is deactivated (greyed out). When a
text message is received, the display
will show a screen where the options
"Read", "View", "Call" or "Ignore" can
be selected.
Press the "Text" graphic button to
access the list of text messages
received by the mobile phone (the list
displays a maximum of 60 messages
received).

SMS MESSAGE OPTIONS

Default SMS messages are stored in
the system memory and can be sent to
answer a received message or as a
new message.

Yes.

No.

Okay.

I can't talk right now.

Call me.

I'll call you later.

I'm on my way.

Thanks.

I will be late.

Stuck in traffic.

Start without me.

173

Where are you?

Are you there yet?

I need directions.

I'm lost.

See you later.

I will be delayed by 5 (or 10, 15, 20,

25, 30, 45, 60) minutes (*).

See you in 5 (or 10, 15, 20, 25, 30,

45, 60) minutes (*).
(*) Only use the numbers listed,
otherwise the system will not take the
message.

DO NOT DISTURB FUNCTION

By pressing the "Do not disturb"
graphic button the user will not receive
notifications in case of incoming calls
or text messages. The user can reply
with a default or customised message
by means of the settings.

SIRI EYES FREE

(available only with iPhone 4S and
subsequent versions and compatible
iOS versions)
After having paired the Siri enabled
device to

Uconnect™

, hold the

button on the steering wheel

pressed and then release it.
After the double beep, you can start
interacting with Siri, to listen to music,
get directions, read text messages
and more.

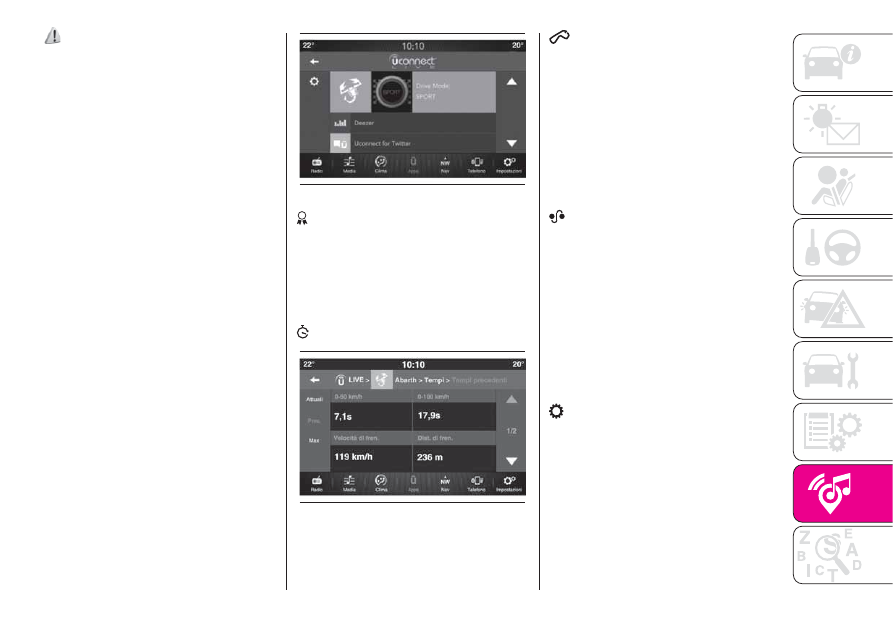

APPS MODE

Press the “Uconnect” button on the
display to access the radio menu
containing all the system application
operations.
The menu includes the following items:

"

Uconnect™ LIVE

";

"Media";

“Phone";

“Settings”;

"Radio";

"Trip".

Uconnect™ LIVE
SERVICES

Press the

Uconnect™

button to

access the

Uconnect™ LIVE

applications.
The services available depend on the
car configuration and the market.
To use the

Uconnect™ LIVE

services,

you need to download the

Uconnect™

LIVE

app from Google Play or Apple

Store and register using the app or on
www.DriveUconnect.eu.

First access to the car

Once you have launched the

Uconnect™ LIVE

App and entered

your details, you have to pair the

Blu-

etooth

® with your smartphone and the

radio, as described in the "Pairing a
mobile phone" chapter, to access the

Uconnect™ LIVE

services in your

vehicle.
When pairing is complete, the
connected services can be accessed
by pressing the

Uconnect™ LIVE

icon

on the radio.
Before you can use the connected
services, you must first do the

Blu-

etooth

® pairing, then complete the

activation procedure by following the
instructions that appear in the

Ucon-

nect™ LIVE

app.

Uconnect™ LIVE services setup
using the radio

You can access the the "Settings"
section from the

Uconnect™ LIVE

radio menu by pressing the

icon. In

this section the user can check the
system options and change them
according to their preferences.

System updates

If an update for the

Uconnect™ LIVE

system is available while the

Uconnect™ LIVE

services are being

used, the user will be informed with
a message on the radio screen.

174

MUL

TIMEDIA

156)

Abarth Telemetry

The Abarth Telemetry application
unlocks the potential of the new Abarth
595.
The objective is to create driving
confidence and make drivers more
aware of their car’s capabilities. Users
will be able to measure their own
performance thanks to a timer and new
information available on the radio.
Moreover, with Abarth Telemetry they
will be able to receive driving advice
in real time, record their itineraries and
receive badges based on their
behaviour at the wheel.
Abarth Telemetry will not only improve
their driving experience, but will take
it to a new level, allowing users to
access their performance on the
smartphone thanks to the

Uconnect™

LIVE

App and, if they wish to give

their consent, to share their
performance with the

Uconnect™

LIVE

community on the

www.driveuconnect.eu website.
By pressing the

Uconnect™

keys,

users will be able to access the
following sections.

Badge

The Badge section collects the users’
successes. Each bronze, silver or
gold badge may be locked/unlocked,
depending on the performance of
the user.

Timer

Displays trip times, average km times,
distances etc.

Routes

Users can select one of various
itineraries, and to start the driving
experience, view the itinerary map and
access all the performances obtained.
Moreover, after selecting the route,
users can access their best
performances and their sessions. Tips
and useful information are available
while driving.

A

B

My itineraries

Users can create customised itineraries
or select an itinerary from those that
they have created previously. They can
also record the GPS tracking from
the starting point “ A ” to the
destination “ B “. After recording the
A-B tracking, the GPS coordinates will
be used to create a customised
itinerary that may be reused by the user
in the future.

Settings

Through the settings, users can select
the measurement units and do a
backup.

124

AB0A0400

125

AB0A0402

175

Recording and transferring trip data

The trip data can be stored in the
system memory and made available
outside the car thanks to the

Uconnect™ LIVE

App. This allows

users to view the collected data later,
showing the overall trip data analysis.
Further information is available at
www.driveuconnect.eu.
For full access to the service’s
functionality, users must allow their data
to be recorded on-board the car. The
following icon

is the user’s

geolocation indicator. Through

Uconnect™ LIVE

smartphone App,

users can choose to enable detection
of their location and to share their
data with the community.

my:Car

157)

my:Car allows you to keep the "health"
of your vehicle always under control.
my:Car can detect malfunction in real
time and inform the user about the
expiry of the servicing interval. Press
the "my:Car" button to interact with the
application.

The display will show a screen with the
"care:Index" section, which provides
all the detailed information about the
status of the vehicle. Press the "Active
warnings" button (if present) to show
the details of the faults of the car which
caused a warning light to switch on.

Apple CarPlay and
Android Auto

(for versions/markets, where provided)
The Apple CarPlay and Android Auto
applications allow you to use your
smartphone in the car safely and
intuitively.
To enable them, just connect a
compatible smartphone via the USB
port and the phone's contents will
be automatically shown on the

Uconnect™

system display.

To check the compatibility of your
smartphone, see the indications on the
websites: https://www.android.com/
intl/it_it/auto/ and http://
www.apple.com/it/ios/carplay/.
If the smartphone is connected
correctly to the car via the USB port,
the Apple CarPlay or Android Auto icon
will be displayed in place of the

button in the main menu.

Android Auto – app configuration

Before use, download the Android Auto
application to your smartphone from
Google Play Store.
The application is compatible with
Android 5.0 (Lollipop) and later
versions.
To use Android Auto, the smartphone
must be connected to the car with a
USB cable.
On the first connection, you will have to
perform the setup procedure that
appears on the smartphone. You can
only perform this procedure with the
vehicle stationary.

Apple CarPlay – app configuration

Apple CarPlay is compatible with the
iPhone 5 or more recent models, with
the iOS 7.1 operating system or later
versions.
Before using Apple CarPlay, enable Siri
from Settings > General > Siri on the
smartphone.
To use Apple CarPlay, the smartphone
must be connected to the car with a
USB cable.
NOTE Enabling Apple CarPlay/Android
Auto or some functions could require
interaction on the smartphone. If
necessary, complete the step on your
device (smartphone).

176

MUL

TIMEDIA

Interaction

After the setup procedure, on
connecting your smartphone to the
car's USB port, the application will run
automatically on the

Uconnect™

system.
You can interact with Apple CarPlay
and Android Auto using the steering
wheel controls (long press of the

button), using the SCROLL TUNE

button/knob to select and confirm
or using the

Uconnect™

system

touchscreen.

Navigation

With the Apple CarPlay and Android
Auto applications, the user can choose
to use the navigation system on their
smartphone.
If the system's "Nav" mode is already
on, when a device is connected to
the vehicle with a navigation session in
progress, a warning pop-up will appear
on the

Uconnect™

system display.

The pop-up allows the user to choose
between using the system navigation
and using navigation controlled by
the smartphone.
The user can choose to change their
selection at any time by accessing the
navigation system that they want to use
and setting a new destination.

Setting “AutoShow smartphone
display on connection"

Through the

Uconnect™

system

settings, the user can decide to view
the smartphone screen on the

Uconnect™

system display as soon

as the smartphone is connected via the
USB port. When this function is set,
each time a connection is made via
USB, the Apple CarPlay or Android
Auto apps will run automatically on the
radio screen.
The

"AutoShow smartphone display

on connection"

item can be found in

the "Display" submenu.
The function is enabled by default.
NOTES

Bluetooth

® is disabled while Apple

CarPlay is being used

Bluetooth

® remains on while

Android Auto is being used

The data connection will depend on

the tariff plan of the smarphone

This information may be subject to

changes that depend on the
smartphone's operating system.

Exiting from the Apple CarPlay and
Android Auto apps

With the CarPlay app enabled, you can
still access the contents of the

Uconnect™

system by using the

controls available and viewable on its
display. To return to the

Uconnect™

system contents with the Android Auto
app enabled, select the last item on
the Android Auto system bar and select
“Back to Uconnect".
To end the Apple CarPlay or Android
Auto session, physically disconnect the
smartphone from the USB port.

SETTINGS

Press the “Settings” button on the
display to show the main “Settings”
menu.

NOTE

The menu items displayed vary
according to the versions.
The menu includes the following items:

Language;

Display;

Units;

Voice controls;

Time and Date;

Safety / Driving Assistance (for

versions/markets, where provided);

Lights (for versions/markets where

provided);

177

Doors & Locks;

Engine Off Options;

Audio;

Phone;

Radio Setup;

Restore default settings;

Clear personal data.

NAVIGATION (Uconnect™
7" HD Nav LIVE only)

Press the "Nav" button to show the
navigation map on the display.
NOTE: The navigation system volume
can only be adjusted during navigation
when the system provides voice
indications.

Navigation main menu

In the navigation view, tap the "Main
menu" button to open the menu:

Select the "Search" button to search

for an address, a place or a point of
interest, then plan a route to the
location.

Select the "Current trip" button to

delete or edit the planned route.

Select the "My places" button to

create a collection of useful or preferred
addresses. The following items are
always available in "My places": “Home”
and “Recent destinations”.

Select the "Parking" button to

search for car parks.

Select the "Weather" or "Speed

Camera Warning" button to receive
information on the weather or warnings
about speed camera locations.
NOTE The "Weather" and "Speed
Camera Warnings" functions are only
active if TomTom Services are activated.
Otherwise, the button will appear
greyed out (and the function will not be
available).

Select the "Petrol Station" button to

search for petrol stations.

Select the "TomTom Services"

button to view the activation state of
the following services (subscription
needed): “Traffic”, “Speed cameras”,
“Weather”, “Online search”.

Select this button to open the
"Settings" menu;

Select this graphic button to
open the "Help" menu. The
"Help" menu contains
information about the

Uconnect™

system, for

example the map version, the
serial number of the device
and the legal notices.

Select this button to return to
the navigation view.

Select this button to
activate/deactivate voice
instructions. Select off to no
longer hear voice instructions.
You will still receive
information such as traffic
information and warning
sounds.

Tip:

you can

deactivate the warning
sounds by selecting
“Settings”, then “Sounds and
warnings”.

Select this button to
increase/decrease the screen
brightness and display the
map in brighter/darker
colours. When driving at night
or in unlit tunnels, watching
the screen is more
comfortable and less
distracting for the driver if the
map uses darker colours.

Tip:

the device will

automatically switch between
day and night view depending
on the time of day. To
deactivate this function, select
“Appearance” in the
“Settings” menu and deselect
the option "Switch to night
colours" when it is dark.

178

MUL

TIMEDIA

Map update

To ensure optimal performance, the
navigation system must be updated
periodically. For this, the

Mopar

®

Map

Care

service offers a new map update

every three months.
The updates can be downloaded from
the maps.mopar.eu website and
installed directly on the navigator in
your car. All updates are free of charge
for 3 years from the start of the
warranty on the vehicle. The navigation
system can also be updated at the
Abarth Dealership (the dealer may
charge for updating the navigation
system).

VOICE COMMANDS

NOTE For languages not supported by
the system, voice commands are not
available.
To use the voice commands, press the

button on the steering wheel and say

out loud the command you want to
activate.

Global

The following voice commands can be
given after pressing the

button on

the steering wheel:

Help

Cancel

Repeat

Voice Prompts

Phone

The following voice commands can be
given after pressing the

button on

the steering wheel:

Call...

Dial...

Redial

Call back

Recent calls

Calls made

Missed calls

Calls received

PhoneBook

Search...

Show SMS

TEXT MESSAGE voice commands:

Send a text message to...

Show messages

HANDS FREE CALLING voice
commands:

Send to number...

Send...

Hands free off

Microphone on/off

Radio

The following voice commands can be
given after pressing the

button on

the steering wheel:

Tune to FM "frequency"

Tune to AM "frequency"

Tune to "radio name" FM

Tune to “radio name” DAB channel

Media

The following voice commands can be
given after pressing the

button on

the steering wheel:

Play song...

Play album…

Play artist…

Play genre…

Play playlist…

Play podcast…

Play audiobook…

Select the source

View...

Navigation (Uconnect™ 7" HD Nav
LIVE only)

The following voice commands can be
given after pressing the

button on

the steering wheel:

Find "POI"

Navigate to “address”

Go to "city name" centre

179

Navigate to an address

Navigate to a city centre

Navigate home

Go via home

Cancel Route

Add current position to “My Places”

Display “My Places”

Navigate through a saved location

Recent destinations

Stop at a recent destination

Zoom in

Zoom out

2D view

3D view

Report Speed Camera

Report Risk Zone

WARNING

156)

Do not carry out other operations

during installation and wait for its
completion, in order not to affect correct
operation of the radio.

157)

Where provided, the

my:Car™

app is

not intended to replace the vehicle Owner
Handbook.

RADIO EQUIPMENT
DIRECTIVE
2014/53/EU

All radio equipment supplied with the
vehicle complies with the 2014/53/EU
directive. For further information visit the
websites www.mopar.eu/owner or
http://aftersales.fiat.com/elum/

180

MUL

TIMEDIA

RIGHT HAND DRIVE VERSIONS

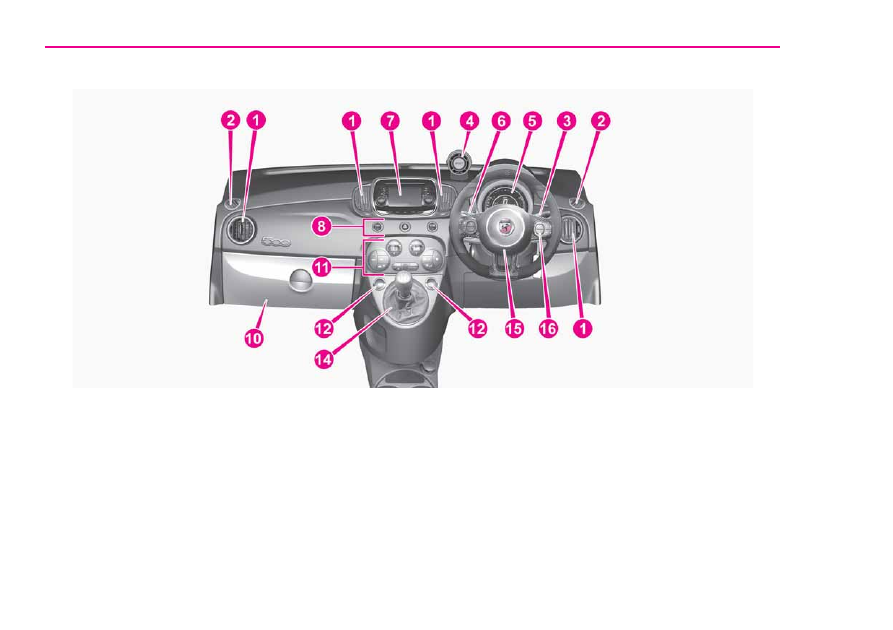

DASHBOARD

1. Adjustable air vents 2. Fixed air vents 3. Left stalk: direction indicators, side/tail lights, dipped beam headlights, main beam headlights, Lane
change function 4. Turbo pressure gauge, “SPORT” display 5. Instrument panel 6. Right lever: windscreen wiper/washer, rear window wiper/washer
7.

Uconnect™

multimedia system 8. “SPORT” mode, hazard lights, fog light/rear fog light 9. Passenger front airbag 10. Glove compartment

11. Climate control system buttons 12. Window raisers 13. Storage compartment 14. Transmission 15. Driver front airbag 16.

Uconnect™

multimedia system controls on steering wheel

126

AB0A0391C

181

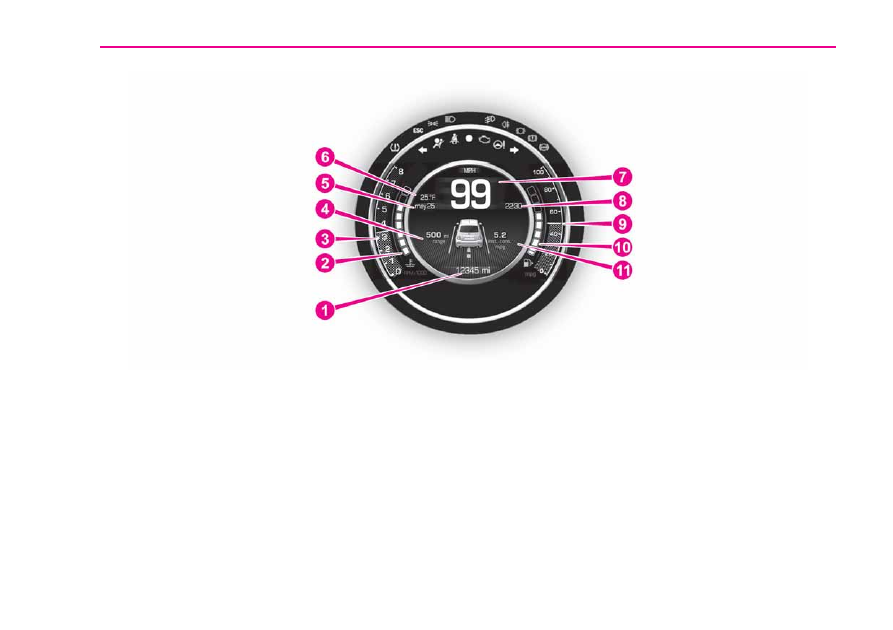

CONTROL PANEL AND ON-BOARD INSTRUMENTS

1. Milometer (display of distance travelled in kilometres/miles) 2. Digital engine coolant temperature gauge 3. Digital rev counter 4. Gear Shift
Indicator 5. Date 6. Outside temperature gauge 7. Car speed indication 8. Schedule 9. Instant consumption 10. Digital fuel level indicator
11. Instantaneous consumption (numeric)

127

AB0A0392C

182

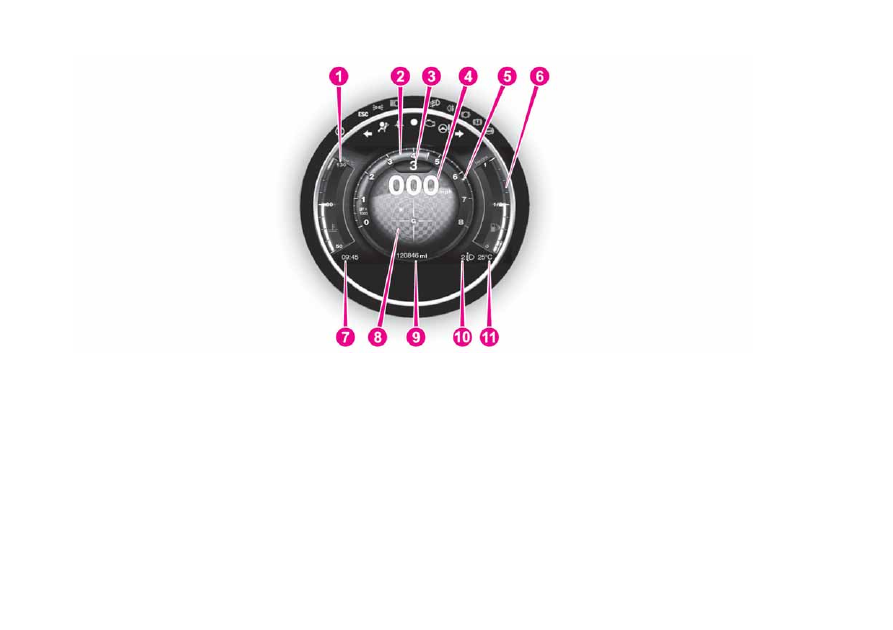

1. Digital engine coolant temperature gauge 2. Digital rev counter 3. Engaged gear indicator 4. Car speed indication 5. Maximum rpm reached

(“Ghost function”) 6. Digital fuel level indicator 7. Schedule 8. Longitudinal/lateral instantaneous acceleration 9. Milometer (display of distance
travelled in kilometres/miles) 10. Front headlight aiming 11. Outside temperature gauge

128

AB0A0393C

183
