Abarth 500 (2019 year). Manual in english - page 9

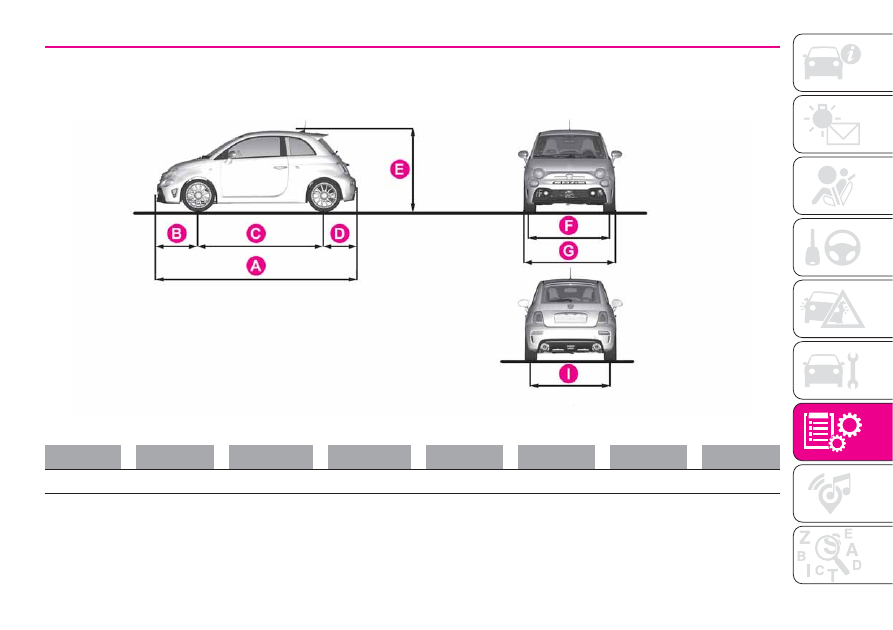

DIMENSIONS

Dimensions are expressed in mm and refer to the vehicle equipped with its standard-supplied tyres. Height is measured with
vehicle unladen.

LUGGAGE COMPARTMENT VOLUME

Unladen capacity (V.D.A. standards) = 185 dm

3

A

B

C

D

E

F

G

I

3660

770

2300

590

1490

1415/1409

(*)

1627

1408/1402

(*)

(*) With 205/40 R17 tyres

118

AB0A0292C

139

WEIGHTS

(For markets where provided)

Weights (kg)

595 – 135 HP

595C – 135 HP

595 – 145 HP

595C – 145 HP

Unladen weight (with all fluids, fuel tank filled to 90% and
without optional equipment)

Payload including the driver

Maximum permitted loads

(***)

– front axle

830

830

830

830

– rear axle

640

640

640

640

– total

1425

1430

1425

1430

Towable loads

– braked trailer

–

–

–

–

– trailer without brakes

–

–

–

–

Maximum load on roof

50

–

50

–

Maximum load on tow hitch (trailer with brakes)

–

–

–

–

(#)Version for specific markets
(*) Version with manual transmission
(**) Versions with robotised sequential transmission (for versions/markets, where provided)
(***) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or load platform within the maximum permitted loads.

140

TECHNICAL

DA

T

A

1045/1035

(#)

1075

1045/1035

(*)(#)/

1045(**)

(#)

1075/

1075(*)

(#)/

1085(**)

(#)

380/390

(#)

355

380/390

(*) (#)/

380(**)

(#)

355/355

(*)(#)/

345(**) (#)

Weights (kg)

595 – 160 HP

595C – 160 HP

595/695 – 163

HP

595C/695C –

163 HP

Unladen weight (with all fluids, fuel tank filled to 90% and
without optional equipment)

Payload including the driver

Maximum permitted loads

(***)

– front axle

830

830

830

830

– rear axle

640

640

640

640

– total

1425

1430

1425

(*)

/1435(**)

1440

Towable loads

– braked trailer

–

–

–

–

– trailer without brakes

–

–

–

–

Maximum load on roof

50

–

50

–

Maximum load on tow hitch (trailer with brakes)

–

–

–

–

(*) Version with manual transmission
(#)Version for specific markets
(**) Version with robotised sequential transmission
(***) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or load platform within the maximum permitted loads.

141

1045/1035

(*) (#)/

1045(**)

(#)

1075/

1075(*)

(#)/

1085(**)

(#)

1065(*) /1035(*)

(#)

1075

(**)/

1045

(**)(#)

1090/1075(*)

(#)/

1085(**)

(#)

380/390

(*) (#)/

380(**)

355/355

(*)

(#)/

345(**) (#)

360 / 390

(#)

350 / 365

(*)

(#)/

355(**) (#)

Weights (kg)

595/695 – 165

HP

595C/695C

165CV

595/695 – 180

HP

595C/695C –

180 HP

Unladen weight (with all fluids, fuel tank filled to 90% and
without optional equipment)

Payload including the driver

Maximum permitted loads

(***)

– front axle

830

830

830

830

– rear axle

640

640

640

640

– total

1425

(*)

/1435(**)

1440

1425

(*) /

1435(**)

1440

Towable loads

– braked trailer

–

–

–

–

– trailer without brakes

–

–

–

–

Maximum load on roof

50

–

50

–

Maximum load on tow hitch (trailer with brakes)

–

–

–

–

(*) Version with manual transmission
(#)Version for specific markets
(**) Version with robotised sequential transmission
(***) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or load platform within the maximum permitted loads.

142

TECHNICAL

DA

T

A

1065(*) /1035(*)

(#)

1075

(**)

/1045(**) (#)

1090/1075(*)

(#)/

1085(**)

(#)

1065(*) /1045(*)

(#)

1075(**) /1055

(**)(#)

1090

360 / 390

(#)

350 / 365

(*)(#)/

355(**) (#)

360 / 380

(#)

350

REFUELLING

Version

1.4 TB PETROL ABARTH

Prescribed fuels and original lubricants

Fuel tank (litres)

35

Unleaded petrol with RON no lower than 95

(EN228 specifications)

Fuel tank reserve (litres)

5

Engine cooling system (litres)

5.15

Mixture of distilled water and 50%

PARAFLU

UP

liquid

(*)

Engine sump (litres)

2.75

SELENIA ABARTH 10W50

Engine sump and filter (litres)

3.05

Gearbox casing/differential (litres)

1.55

TUTELA TRANSMISSION GEARFORCE

Hydraulic brake circuit (kg)

0.55

TUTELA TOP 4

or

TOP 4/S

Windscreen and rear window washer fluid
reservoir (litres)

2.5

Mixture of water and

PETRONAS

DURANCE SC35

(*) When the vehicle is used in particularly harsh weather conditions, we recommend using a mixture of 60% PARAFLU

UP

and 40% demineralised water.

143

FLUIDS AND LUBRICANTS

Your car is equipped with an engine oil that has been thoroughly developed and tested in order to meet the requirements of the
Scheduled Servicing Plan. Constant use of the prescribed lubricants guarantees the fuel consumption and emission
specifications. Lubricant quality is crucial for engine operation and duration.
If lubricants conforming to the specific request are not available, products that meet the indicated specifications can be used to
top up; in this case optimal performance of the engine is not guaranteed.

52)

PRODUCT SPECIFICATIONS

Use

Features

Specification

Original fluids and

lubricants

Applications

Fully synthetic
lubricant for ultra
high performance
engines

SAE 10W–50 ACEA C3

9.55535-GH2

SELENIA ABARTH
10W50

Contractual Technical
Reference No. 0101

According to Scheduled
Servicing Plan

Lubricants and
greases for drive
transmission

SAE 75W grade synthetic
lubricant

9.55550-MZ6

TUTELA
TRANSMISSION
GEARFORCE

Contractual Technical
Reference N° F002.F10

Manual gearbox and
differential

Fully synthetic lubricant
with dedicated additive.

9.55550-SA1

TUTELA CS SPEED

Contractual Technical
Reference N° F005.F98

Robotised sequential
transmission hydraulic
activation system

Molybdenum disulphide
grease, for use at high
operating temperatures.
N.L.G.I. consistency 1-2.

9.55580-GRAS II

TUTELA ALL STAR

Contractual Technical
Reference N° F702.G07

Wheel side constant
velocity joints

Grease for constant
velocity joints with low
friction coefficient. N.L.G.I.
consistency 0-1.

9.55580-GRAS II

TUTELA STAR 700

Contractual Technical
Reference N° F701.C07

Differential-side constant
velocity joints

144

TECHNICAL

DA

T

A

Use

Features

Specification

Original fluids and

lubricants

Applications

Brake fluid

Synthetic fluid for brake
and clutch systems.
Exceeds specifications
F.M.V.S.S. no. 116 DOT 4,
ISO 4925 SAE J1704.

9.55597 or MS.90039

TUTELA TOP 4

Contractual Technical
Reference N° F001.A93
or

TUTELA TOP 4/S

Contractual Technical
Reference N° F005.F15

Hydraulic brakes and
hydraulic clutch controls

Protective agent for
radiators

Red protective with
antifreeze action, based on
inhibited monoethyl glycol
with organic formula.
Exceeds CUNA NC 956-
16, ASTM D 3306
specifications.

9.55523 or MS.90032

PARAFLU

UP

Contractual Technical
Reference N° F101.M01

Cooling circuits proportions
of use: 50% water 50%

PARAFLU

UP

(*)

Windscreen/rear
window washer fluid

Mixture of alcohol and
surfactants Exceeds the
CUNA NC 956-11
specifications.

9.55522 or MS.90043

PETRONAS DURANCE
SC35

Contractual Technical
Reference N° F201.D02

To be used diluted or
undiluted in windscreen
washer/wiper systems

(*) When the vehicle is used in particularly harsh weather conditions, we recommend using a mixture of 60% PARAFLU

UP

and 40% demineralised water.

WARNING

52)

The use of products with different specifications than those indicated below could cause damage to the engine not covered by the

warranty.

145

PERFORMANCE

Version

Acceleration from 0–100 km/h (s)

Maximum speed (km/h)

1.4 TB PETROL ABARTH 135 HP

(*)

7.9

205

1.4 TB PETROL ABARTH 145 HP

7.8

(**) /8(***)

210

1.4 TB PETROL ABARTH 160 HP

7.3

(**) /7.4(***)

216

1.4 TB PETROL ABARTH 163 HP

(*) (****)

7.3

(**) /7.4(***)

218

1.4 TB PETROL ABARTH 165 HP

(****)

7.3

(**) /7.4(***)

218

1.4 TB PETROL ABARTH 180 HP

(****)

6.7

(**) /6.9(***)

225

(*) For markets, where provided
(**) Version with manual transmission
(***) Version with robotised sequential transmission
(****) Results obtained using 98 RON unleaded petrol

146

TECHNICAL

DA

T

A

FUEL CONSUMPTION AND CO

2

EMISSIONS

The fuel consumption and CO

2

emission figures declared by the manufacturer are determined on the basis of the type-approval

tests laid down by the applicable standards in the country where the vehicle is registered.
The type of route, traffic conditions, weather conditions, driving style, general condition of the car, trim level/equipment/
accessories, use of the climate control system, car load, presence of roof racks and other situations that adversely affect the
aerodynamics or wind resistance lead to different fuel consumption values than those measured. The fuel consumption will only
become more regular after driving the first 3000 km.
To find the specific fuel consumption and CO

2

emission figures for this car, please refer to the data in the Certificate of

Conformity, and the related documentation that accompanies the vehicle.

147

PRESCRIPTIONS FOR HANDLING THE VEHICLE AT THE END OF
ITS LIFE

(for markets where provided)
FCA has been committed for many years to safeguarding the environment through the constant improvement of its production
processes and manufacturing products that are increasingly "eco-compatible". To grant customers the best possible service
in terms of respecting environmental laws and in response to European Directive 2000/53/EC governing vehicles at the end of
their life, FCA is offering its customers the chance to hand over their vehicle at the end of its life without incurring any additional
costs. The European Directive sets out that when the vehicle is handed over, the last keeper or owner should not incur any
expenses as a result of it having a zero or negative market value
To hand your vehicle over at the end of its life without extra cost, contact one of our dealerships if you are purchasing another
vehicle or an FCA-authorised collection and scrapping centre. These centres have been carefully chosen to offer high quality
service for the collection, treatment and recycling of vehicles at their end of life, respecting the surrounding environment.
You can find further information on these collection and scrapping centres either from an FCA dealership or by calling the
number in the Warranty Booklet or by consulting the websites of the various FCA brands.

148

TECHNICAL

DA

T

A

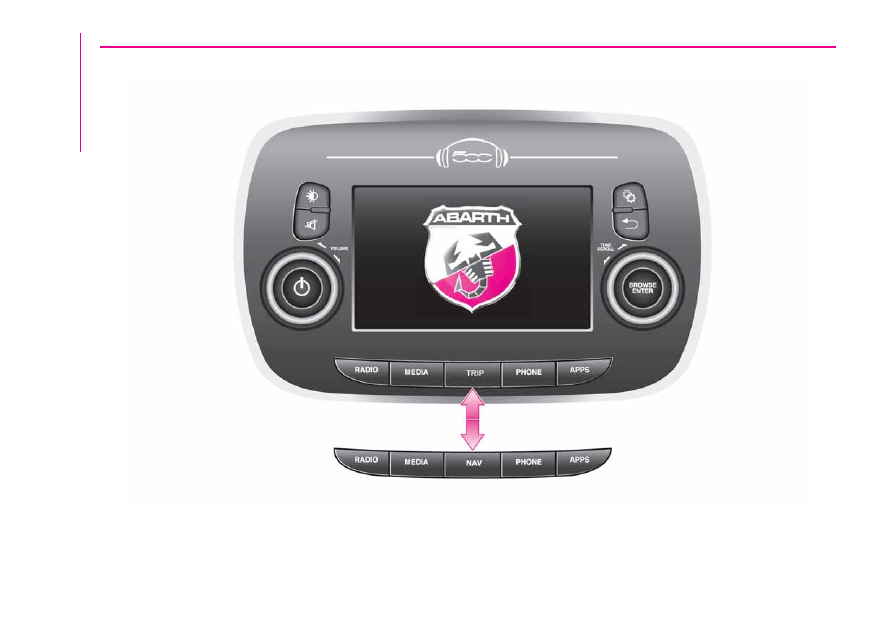

MULTIMEDIA

This chapter describes the main
functions of the

Uconnect™

5" LIVE,

Uconnect™

5" Nav LIVE,

Uconnect™

7" HD LIVE and

Uconnect™

7" HD NAV LIVE

infotainment systems that can be fitted
on the vehicle.

TIPS, CONTROLS AND GENERAL
INFORMATION ................................150

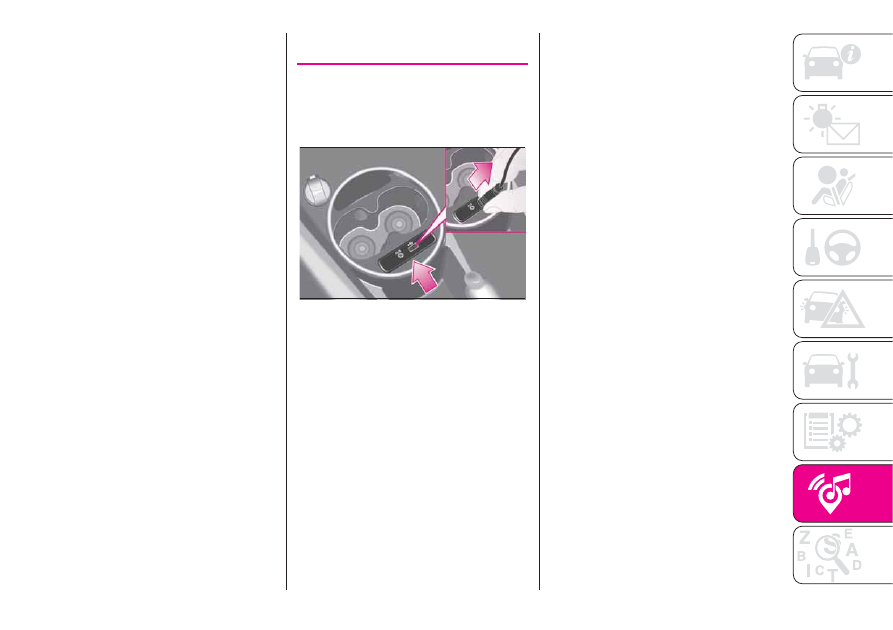

AUX AND USB SOURCE.................151

UCONNECT™ 5” LIVE / NAV LIVE ..152

UCONNECT™ 7” HD LIVE -
UCONNECT™ 7” HD NAV LIVE ......165

RADIO EQUIPMENT DIRECTIVE
2014/53/EU ....................................180

RIGHT HAND DRIVE VERSIONS .....181

CONTROL PANEL AND
ON-BOARD INSTRUMENTS ...........182

149

TIPS, CONTROLS
AND GENERAL
INFORMATION

Road safety

Learn how to use the various system
functions before setting off.
Read the instructions for the system
carefully before setting off.

Reception conditions

Reception conditions change
constantly while driving. Reception may
be interfered with by the presence of
mountains, buildings or bridges,
especially when you are far away from
the broadcaster.
IMPORTANT The volume may be
increased when receiving traffic
bulletins.

Care and maintenance

Observe the following precautions to
ensure the system is fully operational:

the display is sensitive to scratching,

liquids and detergents. Avoid hitting
the display with pointed or hard objects
that could damage its surface. Do not
press on the display when cleaning it.

never use alcohol, petrol or

petroleum-based solvents to clean the
display screen.

Prevent any liquid from entering the

system: this could damage it beyond
repair.

Anti-theft protection

The system is equipped with an
anti-theft protection system based on
the exchange of information with the
electronic control unit (Body Computer)
on the vehicle.
This guarantees maximum safety and
prevents the secret code from being
entered after the power supply has
been disconnected.
If the check has a positive outcome, the
system will start to operate, whereas if
the comparison codes are not the
same or if the electronic control unit
(Body Computer) is replaced, the
system will ask the user to enter the
secret code according to the procedure
described in the paragraph below.

Entering the secret code

When the system is switched on, if the
code is requested, the display will
show “Please enter Anti-Theft Code”
followed by the screen showing a
keypad to enter the secret code.
The secret code is made up of four
digits from 0 to 9.

If an incorrect code is entered, the
system displays “Incorrect Code” to
notify the user of the need to enter the
correct code.
After the 3 available attempts to enter
the code, the system displays
“Incorrect Code. Radio locked. Wait for
30 minutes”. After the text has
disappeared it is possible to start the
code entering procedure again.

Vehicle radio passport

This document certifies ownership of
the system. The vehicle radio passport
shows the system model, serial number
and secret code.
IMPORTANT Keep the car radio
passport in a safe place so that you
can give the information to the relevant
authorities if the system is stolen.
In case of loss of the car radio
passport, contact the Abarth
Dealership, taking an ID document and
the car ownership documents.

Important notes

In the event of an anomaly, the system
should only be checked and repaired at
an Abarth Dealership.
If the temperature is particularly low, the
display may take a while to reach
optimum brightness.

150

MUL

TIMEDIA

If the vehicle is stopped for a while and
the external temperature is very high,
the system may go into “thermal
protection” mode, suspending
operation until the temperature in the
passenger compartment returns to
acceptable levels.
Look at the screen only and when it is
necessary and safe. If you need to look
at the screen for a long time, pull over
to a safe place so as not to be
distracted while driving.
Immediately stop using the system in
the event of a fault. Otherwise the
system might be damaged. Contact an
Abarth Dealership as soon as possible
to have the system repaired.

AUX and USB
SOURCE

To connect an external device, use the
AUX input fig. 119.
To activate USB mode, insert a suitable
device into the car USB port.

IMPORTANT After using a USB
recharging socket, we recommend
disconnecting the device (smartphone).
Always remove the cable from the
vehicle socket first, never from
the device fig. 119. Cables left flying or
connected incorrectly could
compromise correct recharging and/or
the USB socket condition.

119

AB0A0427C

151

Uconnect™ 5” LIVE / Nav LIVE

.

Controls on front panel

120

AB0A0367C

152

MUL

TIMEDIA

Front panel control summary table

Button

Functions

Mode

Switching on

Short button press

Switching off

Short button press

Volume adjustment

Left/right rotation of knob

Volume activation/deactivation (Mute/Pause)

Short button press

Display on/off

Short button press

Exit the selection/return to previous screen

Short button press

Settings

Short button press

BROWSE ENTER

Scrolling the list or tuning to a radio station

Left/right rotation of knob

Confirmation of the option displayed

Short button press

APPS

Access to the additional functions, e.g.: Time display, Compass
(where provided), External temperature, Radio Media and

Uconnect™ LIVE

services, where present.

Short button press

PHONE

Phone data display

Short button press

TRIP

(

Uconnect™ 5" LIVE

versions)

Access to the Trip menu

Short button press

NAV

(

Uconnect™ 5" Nav

LIVE

versions)

Access to the Navigation menu

Short button press

MEDIA

Source selection: USB, AUX,

Bluetooth

®

Short button press

RADIO

Access to the Radio mode

Short button press

153

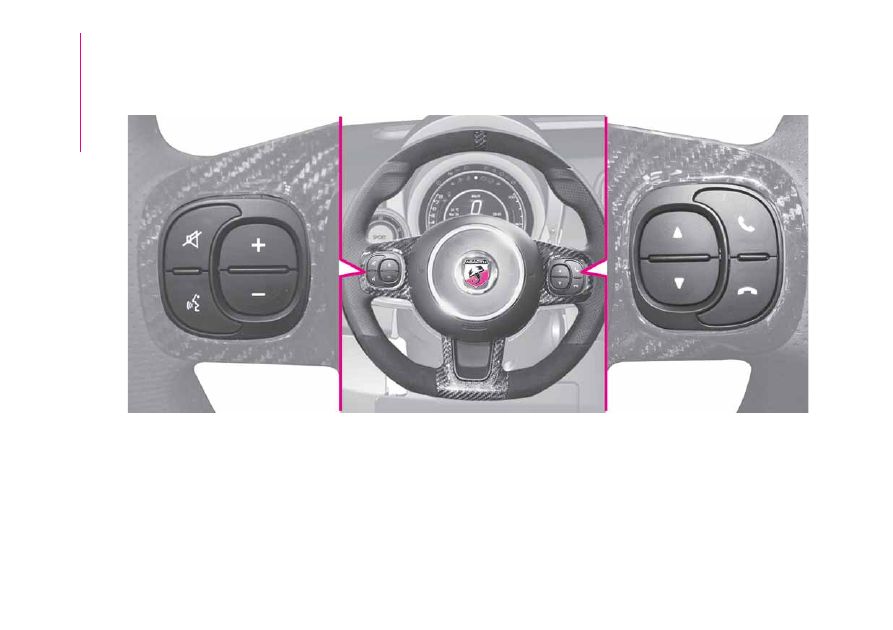

Controls on the steering wheel

The controls for the main system functions are present on the steering wheel to make control easier. The activation of the
function selected is controlled, in some cases, by how long the button is pressed (short or long press) as described in the table
below.

121

AB0A0368C

154

MUL

TIMEDIA
