SERVICING AND MAINTENANCE

249



Do not use water alone or alcohol-based engine

coolant products. Do not use additional rust

inhibitors or anti-rust products, as they may not

be compatible with the radiator engine coolant

and may plug the radiator.



This vehicle has not been designed for use with

propylene glycol-based engine coolant. Use of

propylene glycol-based engine coolant is not

recommended.



Some vehicles require special tools to add

coolant properly. Failure to fill these systems

properly could lead to severe internal engine

damage. If any coolant is needed to be added to

the system please contact an authorized dealer.

Adding Coolant

Your vehicle has been built with an improved

engine coolant (OAT coolant conforming to

MS.90032) that allows extended maintenance

intervals. This engine coolant (antifreeze) can be

used up to 10 years or 150,000 miles

(240,000 km) before replacement. To prevent

reducing this extended maintenance period, it is

important that you use the same engine coolant

(OAT coolant conforming to MS.90032)

throughout the life of your vehicle.

Please review these recommendations for using

Organic Additive Technology (OAT) engine coolant

that meets the requirements of the manufacturer

Material Standard MS.90032. When adding

engine coolant:



We recommend using Mopar® Antifreeze/

Coolant 10 Year/150,000 Mile (240,000 km)

Formula OAT that meets the requirements of the

manufacturer Material Standard MS.90032.



Mix a minimum solution of 50% OAT engine

coolant that meets the requirements of the

manufacturer Material Standard MS.90032

and distilled water. Use higher concentrations

(not to exceed 70%) if temperatures below

−34°F (−37°C) are anticipated. Please contact

an authorized dealer for assistance.



Use only high purity water such as distilled or

deionized water when mixing the water/engine

coolant solution. The use of lower quality water

will reduce the amount of corrosion protection

in the engine cooling system.

NOTE:



It is the owner's responsibility to maintain the

proper level of protection against freezing

according to the temperatures occurring in the

area where the vehicle is operated.



Some vehicles require special tools to add

coolant properly. Failure to fill these systems

properly could lead to severe internal engine

damage. If any coolant is needed to be added to

the system, please contact an authorized

dealer.



Mixing engine coolant types is not recom

-

mended and can result in cooling system

damage. If HOAT and OAT coolant are mixed in

an emergency, have an authorized dealer drain,

flush, and refill with OAT coolant (conforming to

MS.90032) as soon as possible.

Cooling System Pressure Cap

The cap must be fully tightened to prevent loss of

engine coolant (antifreeze), and to ensure that

engine coolant will return to the radiator from the

coolant expansion bottle/recovery tank (if

equipped).
The cap should be inspected and cleaned if there

is any accumulation of foreign material on the

sealing surfaces.

8

250

SERVICING AND MAINTENANCE



Disposal Of Used Coolant

Used ethylene glycol-based coolant (antifreeze) is

a regulated substance requiring proper disposal.

Check with your local authorities to determine the

disposal rules for your community. To prevent

ingestion by animals or children, do not store

ethylene glycol-based coolant in open containers

or allow it to remain in puddles on the ground,

clean up any ground spills immediately. If ingested,

seek emergency assistance immediately.

Coolant Level

The coolant bottle provides a quick visual method

for determining that the coolant level is adequate.

With the engine off and cold, the level of the engine

coolant (antifreeze) in the bottle should be

between the ranges indicated on the bottle.
The radiator normally remains completely full, so

there is no need to remove the radiator/coolant

pressure cap unless checking for engine coolant

freeze point or replacing coolant. Advise your

service attendant of this. As long as the engine

operating temperature is satisfactory, the coolant

bottle need only be checked once a month.
When additional engine coolant is needed to

maintain the proper level, only OAT coolant that

meets the requirements of manufacturer Material

Standard MS.90032 should be added to the

coolant bottle. Do not overfill.

Cooling System Notes

NOTE:

When the vehicle is stopped after a few miles/kilo

-

meters of operation, you may observe vapor

coming from the front of the engine compartment.

This is normally a result of moisture from rain,

snow, or high humidity accumulating on the

radiator and being vaporized when the thermostat

opens, allowing hot engine coolant (antifreeze) to

enter the radiator.

If an examination of your engine compartment

shows no evidence of radiator or hose leaks, the

vehicle may be safely driven. The vapor will soon

dissipate.



Do not overfill the coolant expansion bottle.



Check the coolant freeze point in the radiator

and in the coolant expansion bottle. If engine

coolant needs to be added, the contents of the

coolant expansion bottle must also be protected

against freezing.



If frequent engine coolant additions are

required, the cooling system should be pressure

tested for leaks.



Maintain engine coolant concentration at a

minimum of 50% OAT coolant (conforming to

MS.90032) and distilled water for proper corro

-

sion protection of your engine which contains

aluminum components.



Make sure that the coolant expansion bottle

overflow hoses are not kinked or obstructed.



Keep the front of the radiator clean. If your

vehicle is equipped with air conditioning, keep

the front of the condenser clean.



Do not change the thermostat for Summer or

Winter operation. If replacement is ever neces

-

sary, install ONLY the correct type thermostat.

Other designs may result in unsatisfactory

engine cooling performance, poor gas mileage,

and increased emissions.

WARNING!



Do not open hot engine cooling system. Never

add engine coolant (antifreeze) when the

engine is overheated. Do not loosen or

remove the cap to cool an overheated engine.

Heat causes pressure to build up in the

cooling system. To prevent scalding or injury,

do not remove the pressure cap while the

system is hot or under pressure.



Do not use a pressure cap other than the one

specified for your vehicle. Personal injury or

engine damage may result.

SERVICING AND MAINTENANCE

251

(Continued)

B

RAKE

 S

YSTEM



In order to ensure brake system performance, all

brake system components should be inspected

periodically

Ú

page 234.

Fluid Level Check — Brake Master Cylinder

Check the fluid level in the master cylinder

immediately if the Brake System Warning Light

indicates system failure.
Check the fluid level in the master cylinder when

performing underhood services.
Clean the top of the master cylinder area before

removing the cap. Add fluid to bring the level up to

the top of the “FULL” mark on the side of the

master cylinder reservoir.
Overfilling of fluid is not recommended because it

may cause leaking in the system.
Add enough fluid to bring the level up to the

requirements described on the brake fluid

reservoir. With disc brakes, fluid level can be

expected to fall as the brake pads wear. However,

low fluid level may be caused by a leak and a

checkup may be needed.
Use only brake fluid that has been recommended

by the manufacturer, and has been kept in a tightly

closed container to avoid contamination from

foreign matter or moisture.
For further information

Ú

page 291.

A

UTOMATIC

 T

RANSMISSION

Special Additives

The manufacturer strongly recommends against

using any special additives in the transmission.

Automatic Transmission Fluid (ATF) is an

engineered product and its performance may be

impaired by supplemental additives. Therefore, do

not add any fluid additives to the transmission.

Avoid using transmission sealers as they may

adversely affect seals.

WARNING!

Riding the brakes can lead to brake failure and

possibly a collision. Driving with your foot resting

or riding on the brake pedal can result in

abnormally high brake temperatures, excessive

lining wear, and possible brake damage. You

would not have your full braking capacity in an

emergency.

WARNING!



Use only manufacturer's recommended brake

fluid

Ú

page 291. Using the wrong type of

brake fluid can severely damage your brake

system and/or impair its performance. The

proper type of brake fluid for your vehicle is

also identified on the original factory installed

hydraulic master cylinder reservoir.



To avoid contamination from foreign matter or

moisture, use only new brake fluid or fluid that

has been in a tightly closed container. Keep

the master cylinder reservoir cap secured at

all times. Brake fluid in an open container

absorbs moisture from the air resulting in a

lower boiling point. This may cause it to boil

unexpectedly during hard or prolonged

braking, resulting in sudden brake failure. This

could result in a collision.



Overfilling the brake fluid reservoir can result

in spilling brake fluid on hot engine parts,

causing the brake fluid to catch fire. Brake

fluid can also damage painted and vinyl

surfaces, care should be taken to avoid its

contact with these surfaces.



Do not allow petroleum based fluid to contam

-

inate the brake fluid. Brake seal components

could be damaged, causing partial or

complete brake failure. This could result in a

collision.

WARNING!

8

252

SERVICING AND MAINTENANCE



(Continued)

Fluid Level Check

The fluid level is preset at the factory and does not

require adjustment under normal operating

conditions. Routine fluid level checks are not

required; therefore the transmission has no

dipstick. An authorized dealer can check your

transmission fluid level using special service tools.

If you notice fluid leakage or transmission

malfunction, visit an authorized dealer

immediately to have the transmission fluid level

checked. Operating the vehicle with an improper

fluid level can cause severe transmission damage.

Fluid And Filter Changes — 8-Speed

Transmission

Under normal operating conditions, the fluid

installed at the factory will provide satisfactory

lubrication for the life of the vehicle.
Routine fluid and filter changes are not required.

However, change the fluid and filter if the fluid

becomes contaminated (with water, etc.), or if the

transmission is disassembled for any reason.

Selection Of Lubricant

It is important to use the proper transmission fluid

to ensure optimum transmission performance and

life. Use only the manufacturer's specified

transmission fluid

Ú

page 291. It is important to

maintain the transmission fluid at the correct level

using the recommended fluid.

NOTE:

No chemical flushes should be used in any trans

-

mission; only the approved lubricant should be

used.

R

EAR

 A

XLE

For normal service, periodic fluid level checks are

not required. When the vehicle is serviced for other

reasons the exterior surfaces of the axle assembly

should be inspected. If gear oil leakage is

suspected inspect the fluid level

Ú

page 291.

F

USES

General Information

CAUTION!

Do not use chemical flushes in your

transmission as the chemicals can damage your

transmission components. Such damage is not

covered by the New Vehicle Limited Warranty.

CAUTION!

If a transmission fluid leak occurs, visit an

authorized dealer immediately. Severe

transmission damage may occur. An authorized

dealer has the proper tools to adjust the fluid

level accurately.

CAUTION!

Using a transmission fluid other than the

manufacturer’s recommended fluid may cause

deterioration in transmission shift quality and/or

torque converter shudder

Ú

page 291.

WARNING!



When replacing a blown fuse, always use an

appropriate replacement fuse with the same

amp rating as the original fuse. Never replace

a fuse with another fuse of higher amp rating.

The use of a fuse with a rating other than indi

-

cated may result in a dangerous electrical

system overload. If a properly rated fuse

continues to blow, it indicates a problem in the

circuit that must be corrected. Never replace a

blown fuse with metal wires or any other mate

-

rial. Do not place a fuse inside a circuit

breaker cavity or vice versa. Failure to use

proper fuses may result in serious personal

injury, fire and/or property damage.

SERVICING AND MAINTENANCE

253

The fuses protect electrical systems against

excessive current.
When a device does not work, you must check the

fuse element inside the blade fuse for a break/

melt.
Also, please be aware when using power outlets for

extended periods of time with the engine off may

result in vehicle battery discharge.

Blade Fuses

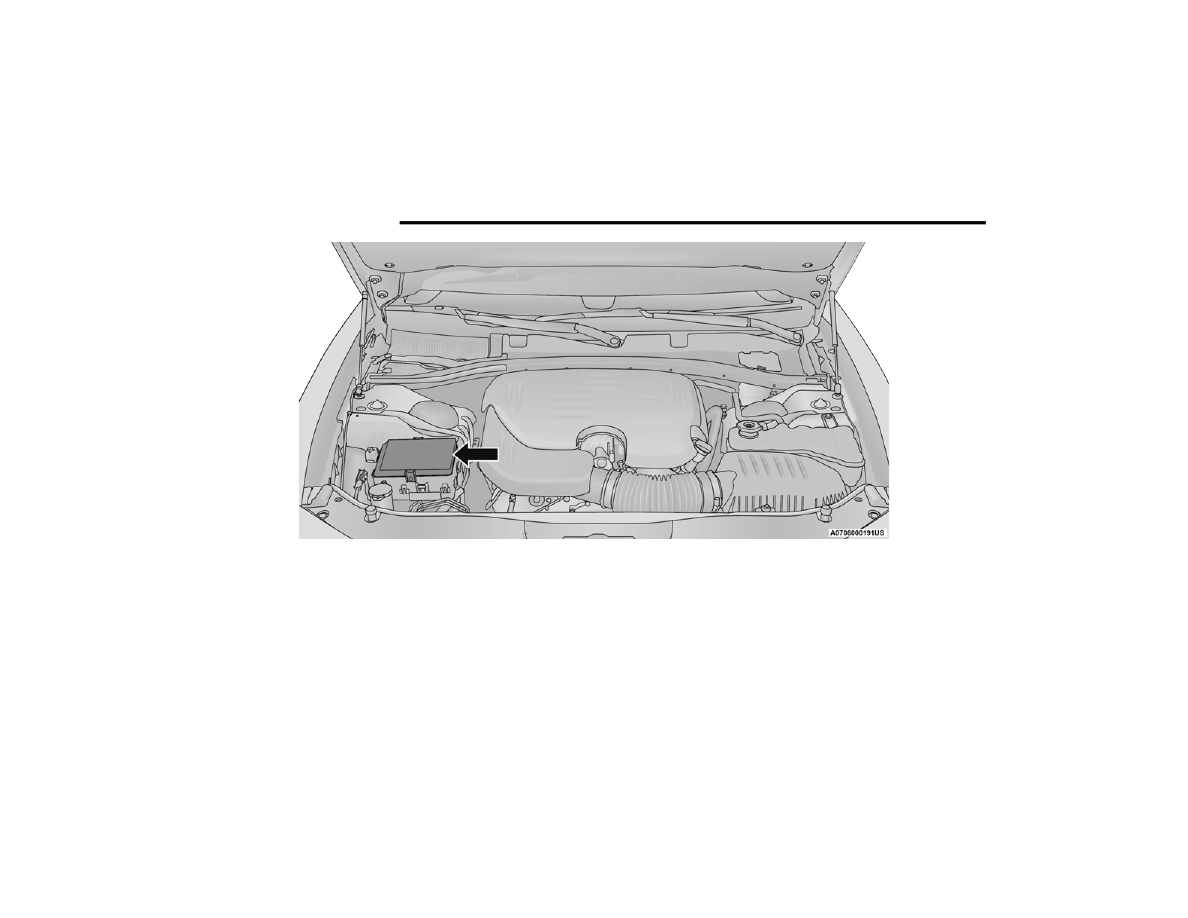

Underhood Fuses

The Front Power Distribution Center is located in

the engine compartment. This module contains

fuses and relays. Fuse cavity location and

descriptions are printed on the inside of the power

distribution center cover.



Before replacing a fuse, make sure that the

ignition is off and that all the other services

are switched off and/or disengaged.



If the replaced fuse blows again, contact an

authorized dealer.



If a general protection fuse for safety systems

(air bag system, braking system), power unit

systems (engine system, transmission

system) or steering system blows, contact an

authorized dealer.

WARNING!

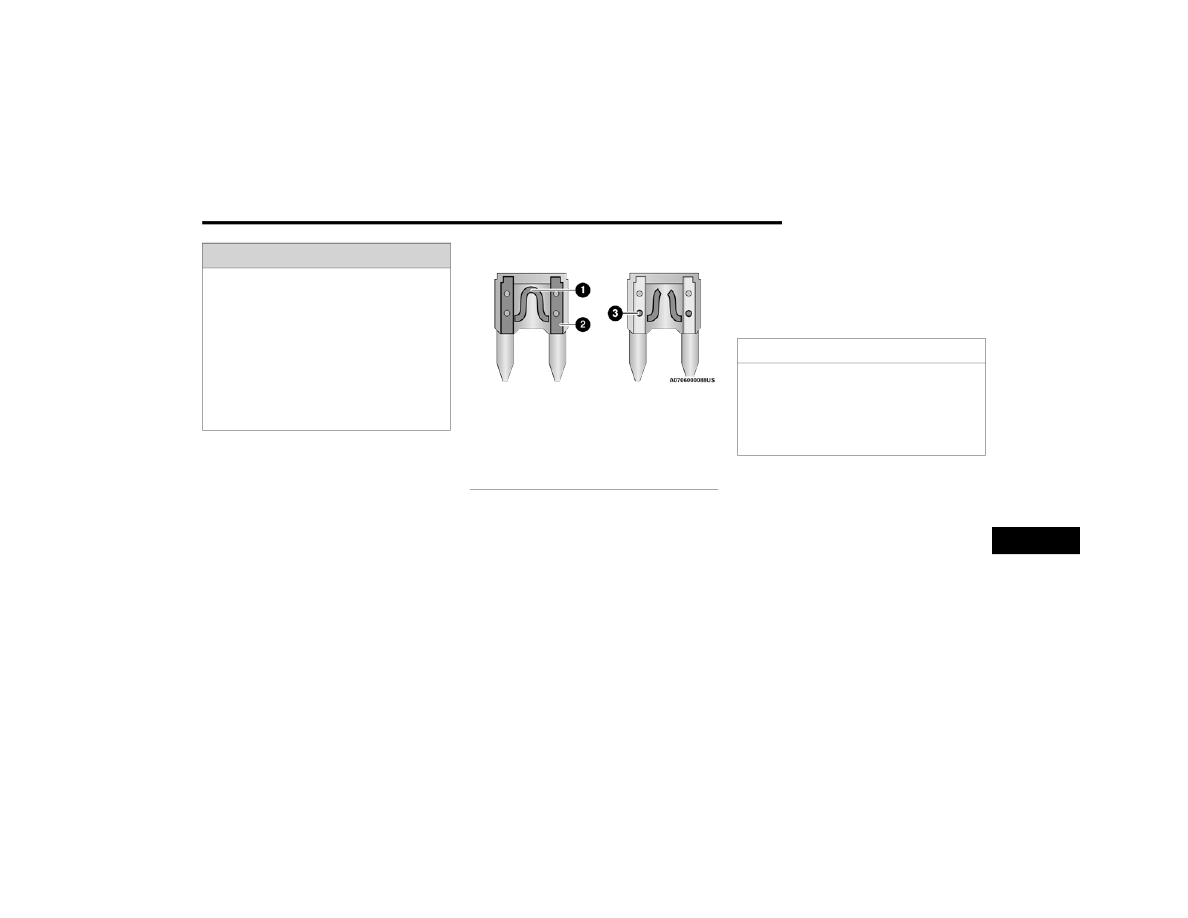

1 — Fuse Element
2 — Blade Fuse with a good/functional fuse

element
3 — Blade fuse with a bad/not functional fuse

element (blown fuse)

CAUTION!



When installing the power distribution center

cover, it is important to ensure the cover is

properly positioned and fully latched. Failure

to do so may allow water to get into the power

distribution center and possibly result in an

electrical system failure.

8

254

SERVICING AND MAINTENANCE



Front Power Distribution Center

SERVICING AND MAINTENANCE

255

Cavity

Cartridge Fuse

Mini-Fuse

Description

* If Equipped

F01

–

–

Spare

F02

40 Amp Green

–

Radiator Fan #1 – (Non 6.2L & Non –

Police)

50 Amp Red

Radiator Fan (6.2L & Police)

F03

50 Amp Red

–

Electric Power Steering #1 *

F04

30 Amp Pink

–

Starter

F05

40 Amp Green

–

Anti Lock Brake

F06

30 Amp Pink

–

Anti Lock Brake

F07

20 Amp Blue

–

Police Ignition Run / ACC #1

F09

–

20 Amp Yellow

All-Wheel Drive Module *

F10

–

10 Amp Red

Intrusion MOD (300) * / Under Hood

Lamp – Police

F11

–

20 Amp Yellow

Horns

F12

–

10 Amp Red

Air Conditioning Clutch

F13

–

–

Spare

F14

–

–

Spare

F15

–

20 Amp Yellow

Left HID Headlamp *

F16

–

20 Amp Yellow

Right HID Headlamp *

F18

50 Amp Red

–

Radiator Fan #2

F19

50 Amp Red

–

Electric Power Steering #2 *

F20

30 Amp Pink

–

Wiper Motor

8

256

SERVICING AND MAINTENANCE



F21

30 Amp Pink

–

Headlamp Washers *

20 Amp Blue – Police

Police Bat Feed #2

F22

40 Amp Green

–

LTR Cooling Pump (6.2L Eng)

20 Amp Blue – Police

Police Bat Feed # 3

F23

20 Amp Blue

–

Police Bat Feed # 1

F24

20 Amp Blue

–

Police Ignition Run/ACC Feed # 3

F28

–

–

Spare

F29

–

15 Amp Blue

Auto Trans (Challenger / Police)

F30

–

–

Spare

F31

–

25 Amp Clear

Engine Module

F32

–

–

Spare

F33

–

–

Spare

F34

–

25 Amp Clear

ASD Feed #1

F35

–

20 Amp Yellow

ASD Feed #2

F36

–

10 Amp Red

Anti-Lock Brake Module / Steering

Column Lock Module *

F37

–

10 Amp Red

Engine Controller

F38

–

10 Amp Red

Airbag Module

F39

–

10 Amp Red

A/C Clutch / EPS */ Vacuum Pump *

F48

–

10 Amp Red

AWD Module / Front Axle Disconnect *

Cavity

Cartridge Fuse

Mini-Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

257

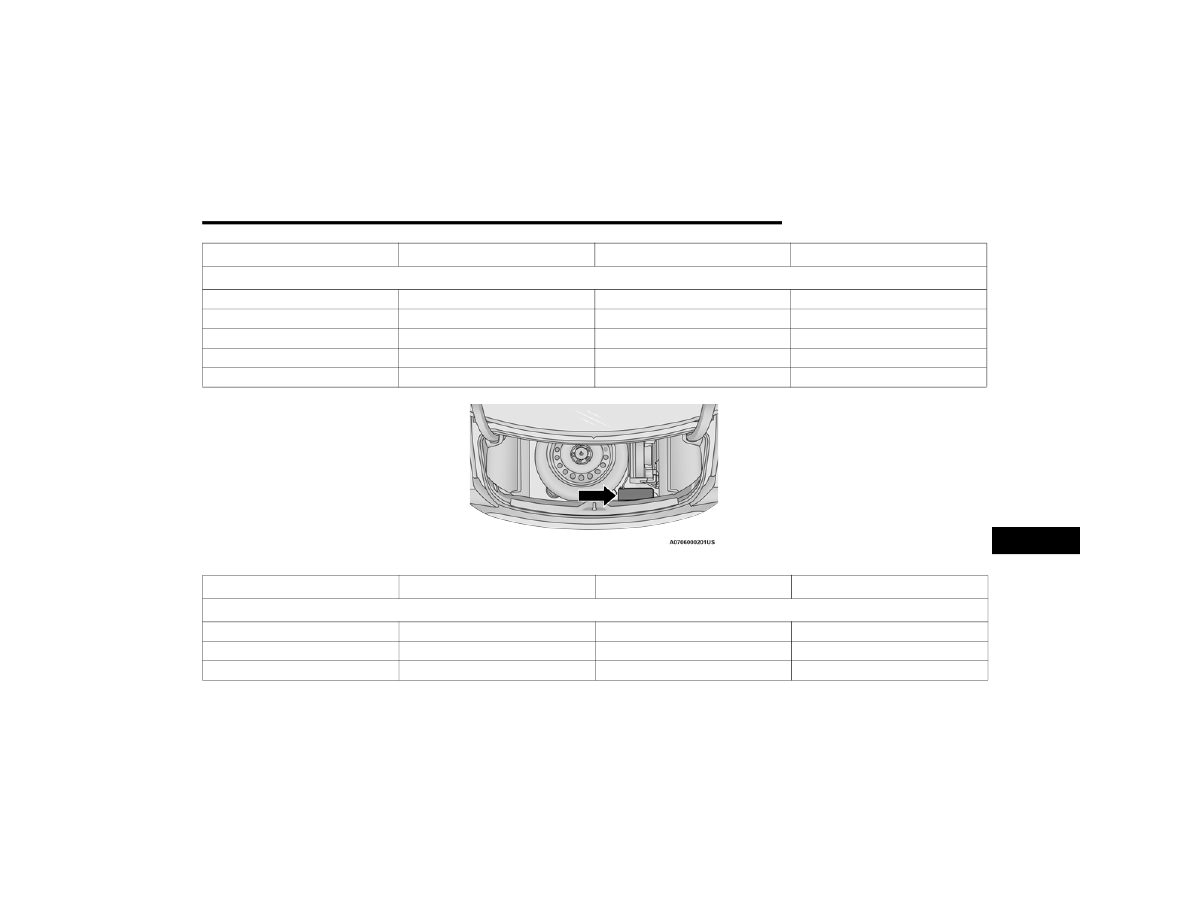

Rear Interior Fuses

There is also a power distribution center located in

the trunk under the spare tire access panel. This

center contains fuses and relays. Fuse cavity

location and descriptions are printed on the inside

of the power distribution center cover.

Rear Power Distribution Center

F49

–

–

Spare

F50

–

–

Spare

F51

–

20 Amp Yellow

Vacuum Pump *

F52

–

5 Amp Tan

Adaptive Cruise Control *

F53

–

–

Spare

Cavity

Cartridge Fuse

Mini-Fuse

Description

* If Equipped

Cavity

Cartridge Fuse

Mini-Fuse

Description

* If Equipped

F02

60 Amp Yellow

–

Front PDC Feed #1

F03

–

–

Spare

F04

60 Amp Yellow

–

Front PDC Feed #2

8

258

SERVICING AND MAINTENANCE



F05

30 Amp Pink

–

Sunroof *

20 Amp Blue – Police

Dome Lamp – Police

F06

40 Amp Green

–

Exterior Lighting #1

F07

40 Amp Green

–

Exterior Lighting #2

F08

30 Amp Pink

–

Interior Lighting

F09

40 Amp Green

–

Power Locks

F10

30 Amp Pink

–

Driver Door Control Module

F11

30 Amp Pink

–

Passenger Door Control Module

F12

–

20 Amp Yellow

Cigar Lighter / IP APO / RR USB

(Selectable Fuse) *

F15

40 Amp Green

–

HVAC Blower

F16

20 Amp Blue

–

Left Spot Lamp – Police

F17

20 Amp Blue

–

Right Spot Lamp – Police

F18

30 Amp Pink

–

VISM Mod (Police)

F19

–

–

Spare

F20

–

–

Spare

F21

30 Amp Pink

–

Fuel Pump (Non 6.2L ADR)

F22

–

5 Amp Tan

Cyber Gateway Module

F23

–

10 Amp Red

Fuel Door SW * / Diagnostic Port

F24

–

10 Amp Red

Integrated Center Stack

Cavity

Cartridge Fuse

Mini-Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

259

F25

–

10 Amp Red

Tire Pressure Monitor System

F26

–

15 Amp Blue

Trans Mod (Charger / 300)

F27

–

25 Amp Clear

Amplifier *

F31

–

25 Amp Breaker

Power Seats *

F32

–

15 Amp Blue

HVAC Module / Cluster

F33

–

15 Amp Blue

IGN SW / Wireless Mod / Steer Clmn

Lock Mod / Remote Start *

F34

–

10 Amp Red

Steering Column Module / Clock

(300)

F35

–

5 Amp Tan

Battery Sensor

F36

–

15 Amp Blue

Active Exhaust Valve *

F37

–

20 Amp Yellow

Radio

F38

–

20 Amp Yellow

Media Hub / Console APO

F42

30 Amp Pink

–

Rear Defrost

F43

–

20 Amp Yellow

Rear Heated Seats * / Heated

Steering Wheel *

F44

–

10 Amp Red

Park Assist */ Blind Spot */ Rear

View Camera *

F45

–

15 Amp Blue

Cluster / Rearview Mirror / Lane

Departure *

F46

–

–

Spare

Cavity

Cartridge Fuse

Mini-Fuse

Description

* If Equipped

8

260

SERVICING AND MAINTENANCE



F47

–

10 Amp Red

Adaptive Front Lighting */ Day Time

Running Lamps *

F49

–

–

Spare

F50

–

–

Spare

F51

–

20 Amp Yellow

Front Heated */ Vented Seats *

F52

–

10 Amp Red

Heated Cup Holders */ Rear Heated

Seat Switches *

F53

–

10 Amp Red

HVAC Module / In Vehicle

Temperature Sensor

F54

–

–

Spare

F55

–

–

Spare

F56

–

–

Spare

F57

–

–

Spare

F58

–

10 Amp Red

Airbag Module

F59

–

20 Amp Yellow

Adjustable Pedals – Police

F60

–

–

Spare

F61

–

–

Spare

F62

–

–

Spare

F63

–

–

Spare

F64

–

25 Amp Breaker

Rear Windows (Charger/300)

F65

–

10 Amp Red

Airbag Module

Cavity

Cartridge Fuse

Mini-Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

261

B

ULB

 R

EPLACEMENT



Replacement Bulbs, Names, And Part Numbers

In the instance a bulb needs to be replaced, this section includes bulb description and replacement part numbers.

NOTE:

See an authorized dealer for LED bulb replacement.

F66

–

–

Spare

F67

–

10 Amp Red

Rain & Light Sensor */ Sunroof */

Inside RearView Mirror / Police Run

Acc

F68

–

10 Amp Red

Rear USB Timer / Rear Sunshade *

F69

–

–

Spare

F70

–

–

Spare

Cavity

Cartridge Fuse

Mini-Fuse

Description

* If Equipped

Interior Bulbs

Bulb Name

Bulb Number

Rear Courtesy/Reading Lamps

W5W

Rear Compartment (Trunk) Lamp

562

Overhead Console Reading Lamp

578

Visor Vanity Lamps

A6220

Glove Compartment Lamp – If Equipped

194

8

262

SERVICING AND MAINTENANCE



Door Courtesy

562

Shift Indicator Lamp

JKLE14140

Center High Mount Stop Lamp (CHMSL)

LED (Serviced at an authorized dealer)

Optional Door Map Pocket/Cup Holder

LED (Serviced at an authorized dealer)

NOTE:

For lighted switches, see an authorized dealer for replacement instructions.

Exterior Bulbs

Bulb Name

Bulb Number

Low/High Beam Headlamp (Standard Halogen Bi Function Projector)

9005SL+

Low/High Beam Headlamp – High Intensity Discharge (Premium HID Bi

Function Projector)

D3S (Serviced at an authorized dealer)

Front Park/Turn Lamp

LED (Serviced at an authorized dealer)

Front Fog Lamp – If Equipped

LED (Serviced at an authorized dealer)

Front Side Marker

LED (Serviced at an authorized dealer)

Rear Tail Lamp

LED (Serviced at an authorized dealer)

Rear Stop/Turn Lamp

LED (Serviced at an authorized dealer)

Rear Side Marker

LED (Serviced at an authorized dealer)

Backup Lamp

LED (Serviced at an authorized dealer)

License

LED (Serviced at an authorized dealer)

Interior Bulbs

Bulb Name

Bulb Number

SERVICING AND MAINTENANCE

263

Replacing Exterior Bulbs

FRONT LOW/HIGH BEAM HEADLAMP —

MODELS WITH HALOGEN HEADLAMPS

See below steps to replace:
1. Open the hood.

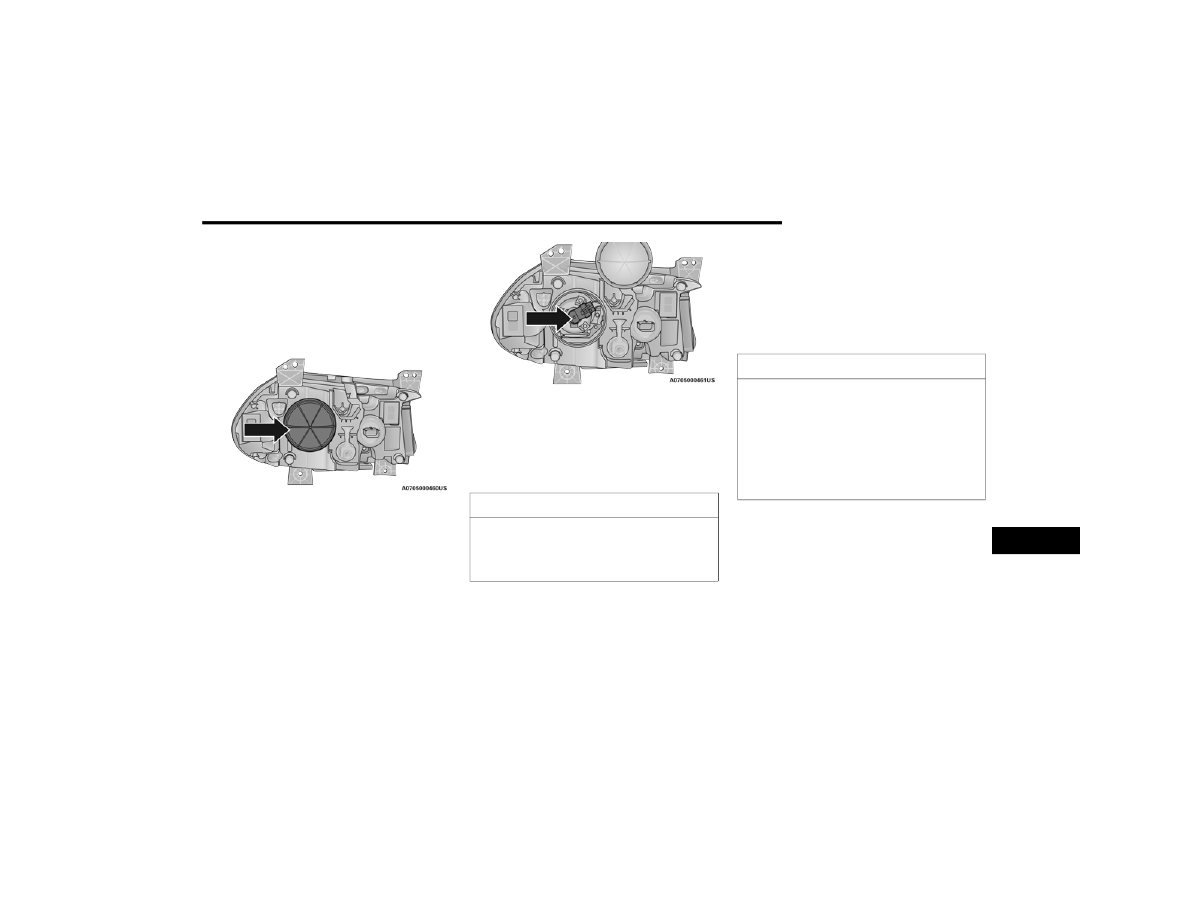

Headlamp Assembly Dust Cap Location

NOTE:

Removal of the air cleaner filter housing may be

necessary prior to replacing bulbs in the headlamp

assembly on the driver side of the vehicle.
2. Remove the large dust cap from the headlamp

housing by turning it counterclockwise.

3. Turn the bulb counterclockwise, and remove.

Headlamp Bulb Location

4. Disconnect the bulb from the socket assembly

and install the replacement bulb.

5. Reinstall the bulb and socket assembly into

the headlamp assembly, and then turn it

clockwise.

6. Reinstall the access cap making sure it is

seated into the housing and turn cap

clockwise to engage locking lugs. Visually, you

should be unable to see the blue O-ring gasket.

The access cap should be uniformly seated

and you should not be able to pull the access

cap off without turning it counterclockwise.

CAUTION!

Do not touch the new bulb with your fingers. Oil

contamination will severely shorten bulb life. If

the bulb comes in contact with any oily surface,

clean the bulb with rubbing alcohol.

CAUTION!

If the access cap is not installed correctly after

bulb replacement, the lamp becomes

susceptible to dust, condensation, and water

intrusion. This may ultimately lead to an

inoperative lamp. If the access cap cannot be

installed correctly, please return to an

authorized dealer for proper repair or access

cap replacement if necessary.

8

264

SERVICING AND MAINTENANCE



FRONT LOW/HIGH BEAM HEADLAMP —

MODELS WITH HIGH INTENSITY DISCHARGE

(HID) HEADLAMPS

The headlamps are a type of high voltage

discharge tube. High voltage can remain in the

circuit even with the headlamp switch off and the

key removed. Because of this, you should not

attempt to service a headlamp bulb yourself. If a

headlamp bulb fails, take your vehicle to an

authorized dealer for service.

NOTE:

On vehicles equipped with HID headlamps, when

the headlamps are turned on, there is a blue hue

to the lights. This diminishes and becomes more

white after approximately 10 seconds, as the

system charges.

FRONT/REAR SIDE MARKER LAMP

The Side Markers use LED lamps that are not

serviceable separately. The Side Markers must be

replaced as an assembly, see an authorized

dealer.

FRONT FOG LAMP

The Front Fog Lamps use LED sources that are not

serviceable separately. The Front Fog Lamp must

be replaced as an assembly; see an authorized

dealer.

FRONT TURN SIGNAL LAMPS

The Front Park/Turn function is part of the

headlamp assembly and use LED lamps that are

not serviceable separately. The headlamps must

be replaced as an assembly, see an authorized

dealer.

BACKUP LAMPS

The Backup Lamps use LED sources that are not

serviceable separately. The backup lamps must be

replaced as an assembly; see an authorized

dealer.

LICENSE LAMP

The License Lamp uses an LED source that is not

serviceable separately. The License Lamp must be

replaced as an assembly; see an authorized

dealer.

CENTER HIGH MOUNTED STOP LAMP (CHMSL)

The CHMSL Lamp uses LED sources that are not

serviceable separately. The CHMSL Lamp must be

replaced as an assembly; see an authorized

dealer.

TIRES

T

IRE

 S

AFETY

 I

NFORMATION



Tire safety information will cover aspects of the

following information: Tire Markings, Tire

Identification Numbers, Tire Terminology and

Definitions, Tire Pressures, and Tire Loading.

WARNING!

A transient high voltage occurs at the bulb

sockets of HID headlamps when the headlamp

switch is turned ON. It may cause serious

electrical shock or electrocution if not serviced

properly. See an authorized dealer for service.
