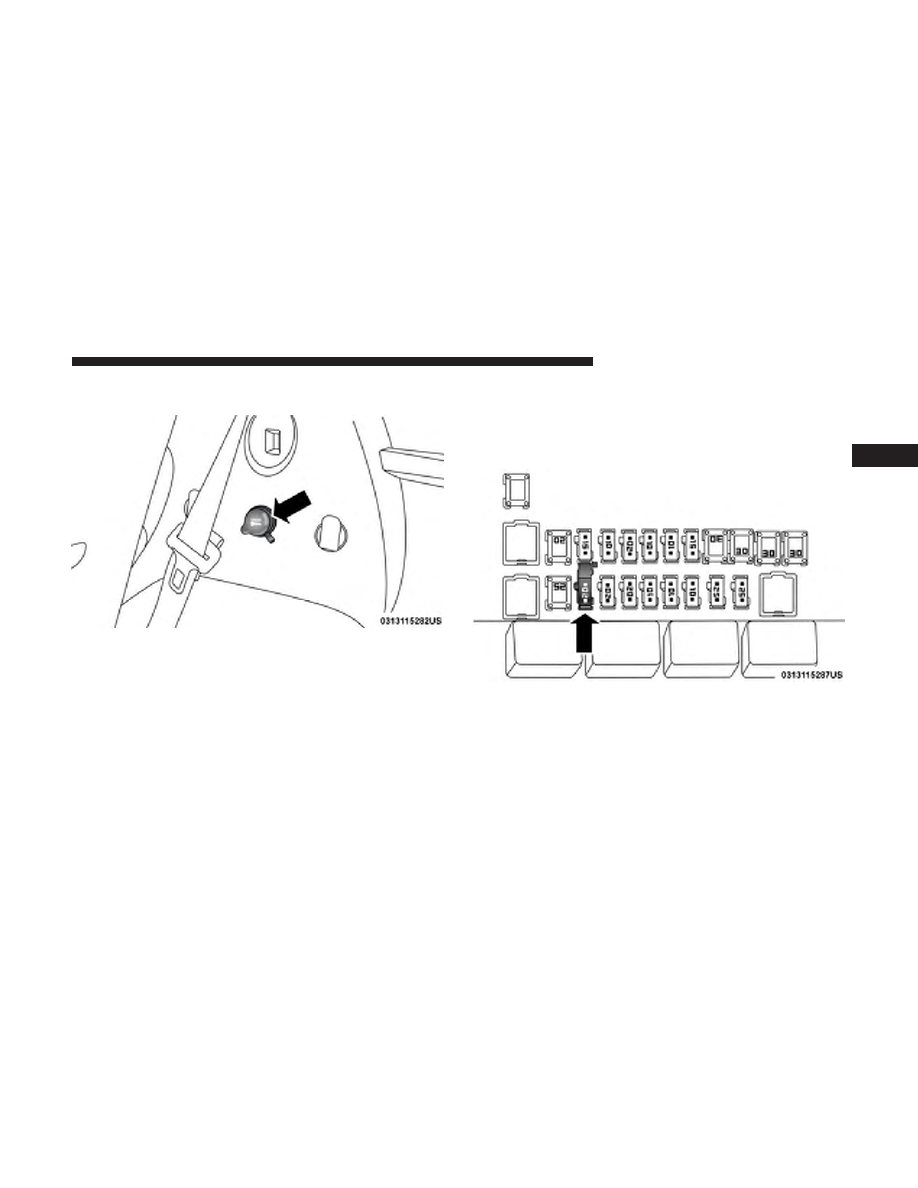

The rear cargo power outlet is located in the right rear
cargo area.

NOTE:

The rear cargo power outlet can be changed to

“battery” powered all the time by switching the power
outlet right rear quarter panel fuse in the fuse panel from
fuse location F90 to F91.

Rear Cargo Power Outlet

Rear Cargo Power Outlet Fuse

3

GETTING TO KNOW YOUR VEHICLE

125

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of outlet

should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.

(Continued)

WARNING! (Continued)

• Close the lid when not in use and while driving the

vehicle.

• If this outlet is mishandled, it may cause an electric

shock and failure.

CAUTION!

• Many accessories that can be plugged in draw power

from the vehicle’s battery, even when not in use (i.e.,
cellular phones, etc.). Eventually, if plugged in long
enough, the vehicle’s battery will discharge suffi-
ciently to degrade battery life and/or prevent the
engine from starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.) will degrade the battery
even more quickly. Only use these intermittently and
with greater caution.

• After the use of high power draw accessories, or long

periods of the vehicle not being started (with acces-
sories still plugged in), the vehicle must be driven a
sufficient length of time to allow the generator to
recharge the vehicle’s battery.

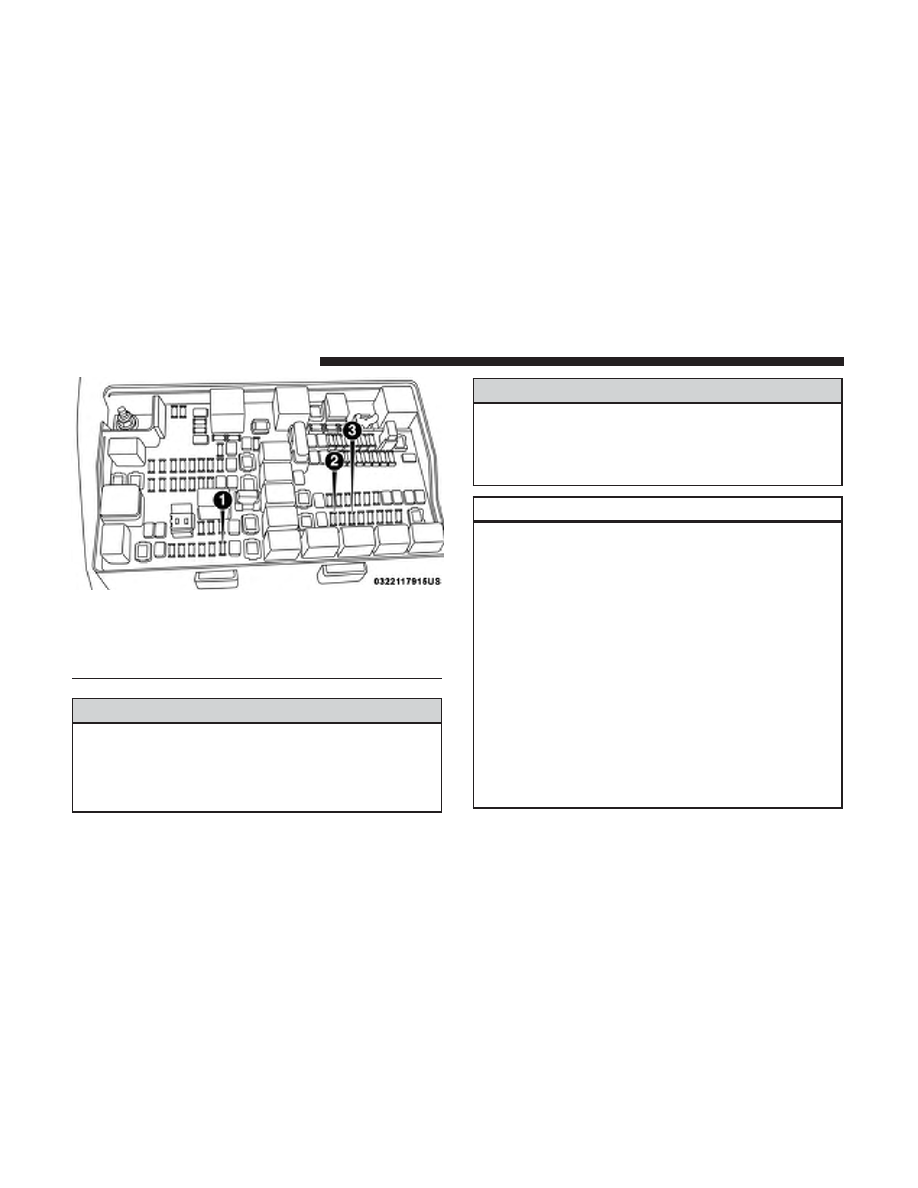

Power Outlet Fuse Locations

1 — F104 Fuse 20 A Yellow Power Outlet Console Bin
2 — F90–F91 Fuse 20 A Yellow Power Outlet Right Rear Quarter
Panel
3 — F93 Fuse 20 A Yellow Cigar Lighter Instrument Panel

126

GETTING TO KNOW YOUR VEHICLE

Power Inverter — If Equipped

There is a 115 Volt, 150 Watt inverter outlet located on the
back of the center console to convert DC current to AC
current. This outlet can power cellular phones, electronics
and other low power devices requiring power up to 150
Watts. Certain high-end video game consoles exceed this
power limit, as will most power tools.

The power inverter is designed with built-in overload
protection. If the power rating of 150 Watts is exceeded, the
power inverter automatically shuts down. Once the elec-
trical device has been removed from the outlet the inverter
should automatically reset. To avoid overloading the cir-
cuit, check the power ratings on electrical devices prior to
using the inverter.

WARNING!

To avoid serious injury or death:
• Do not insert any objects into the receptacles.

• Do not touch with wet hands.

• Close the lid when not in use.

• If this outlet is mishandled, it may cause an electric

shock and failure.

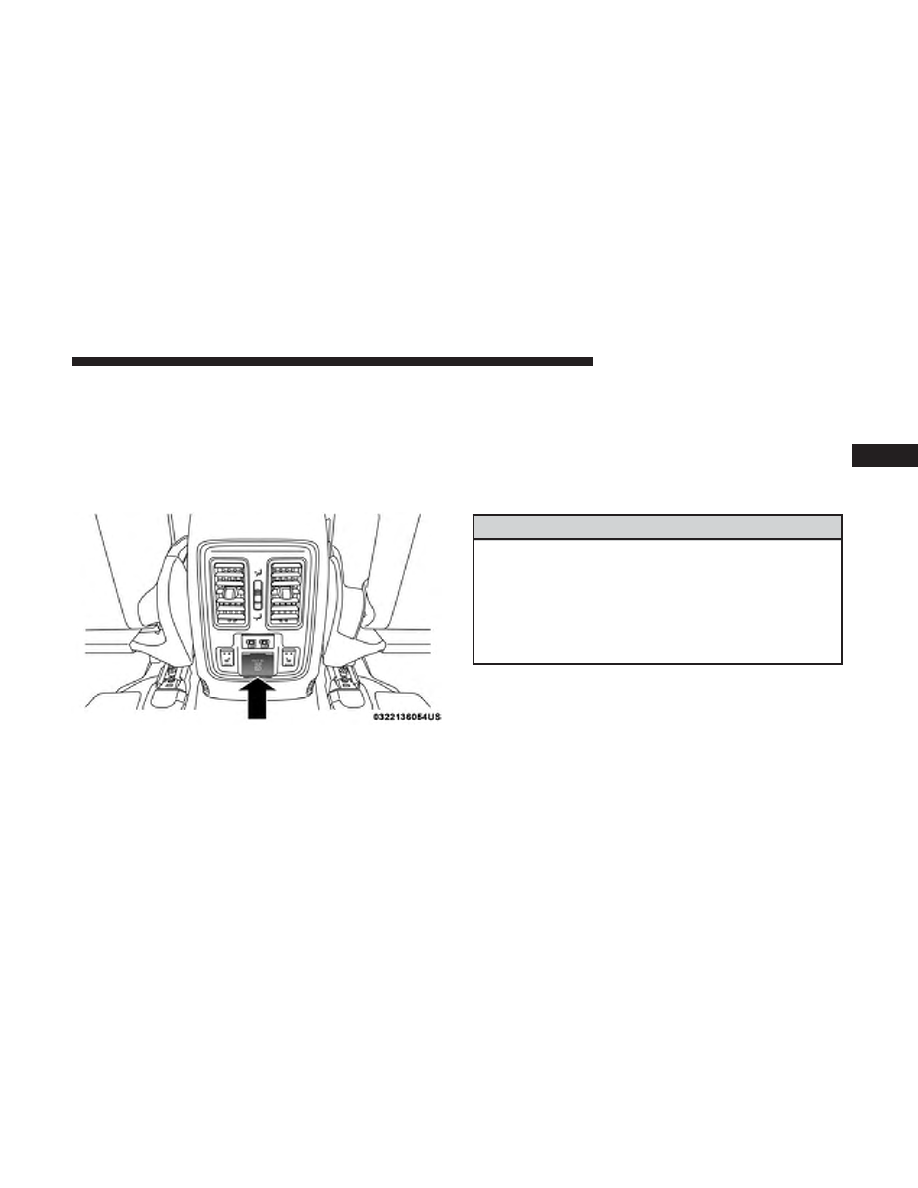

Power Inverter

3

GETTING TO KNOW YOUR VEHICLE

127

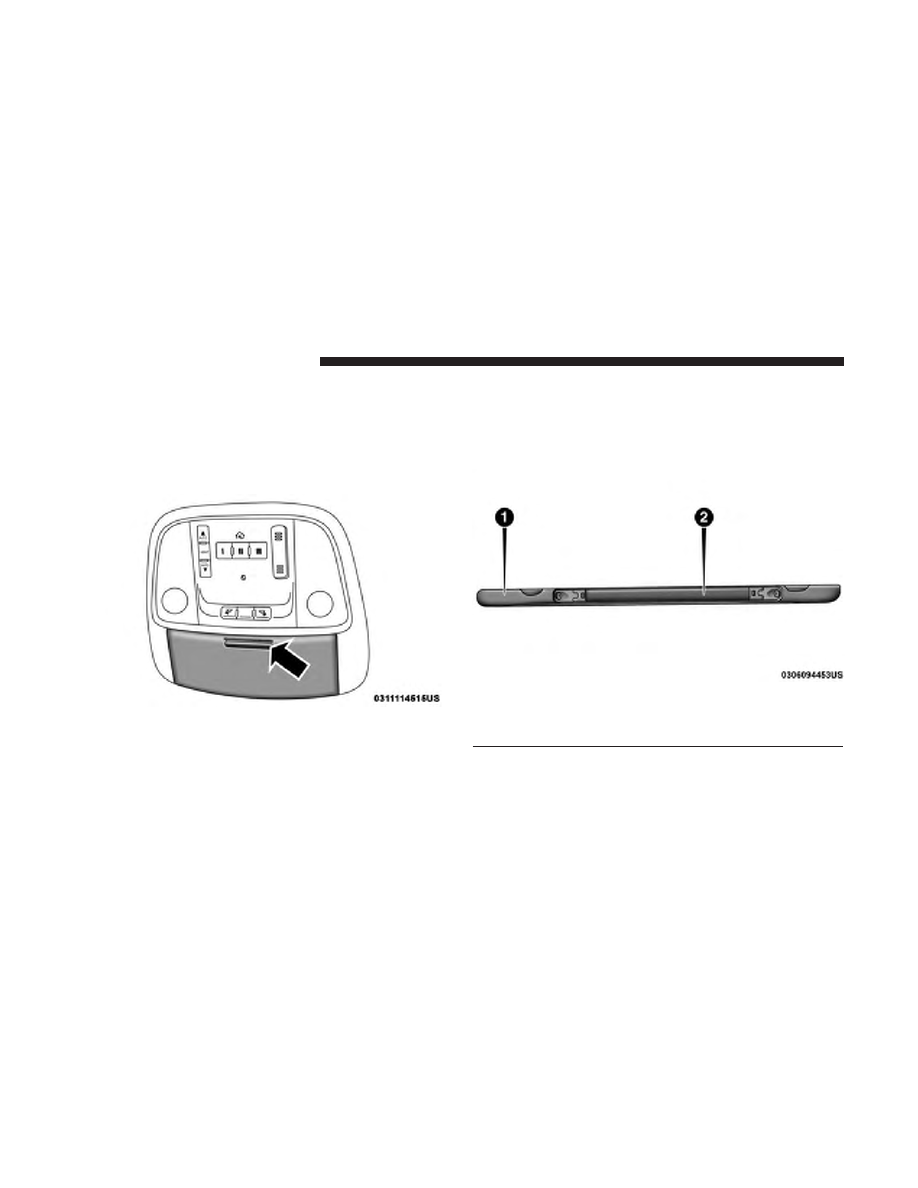

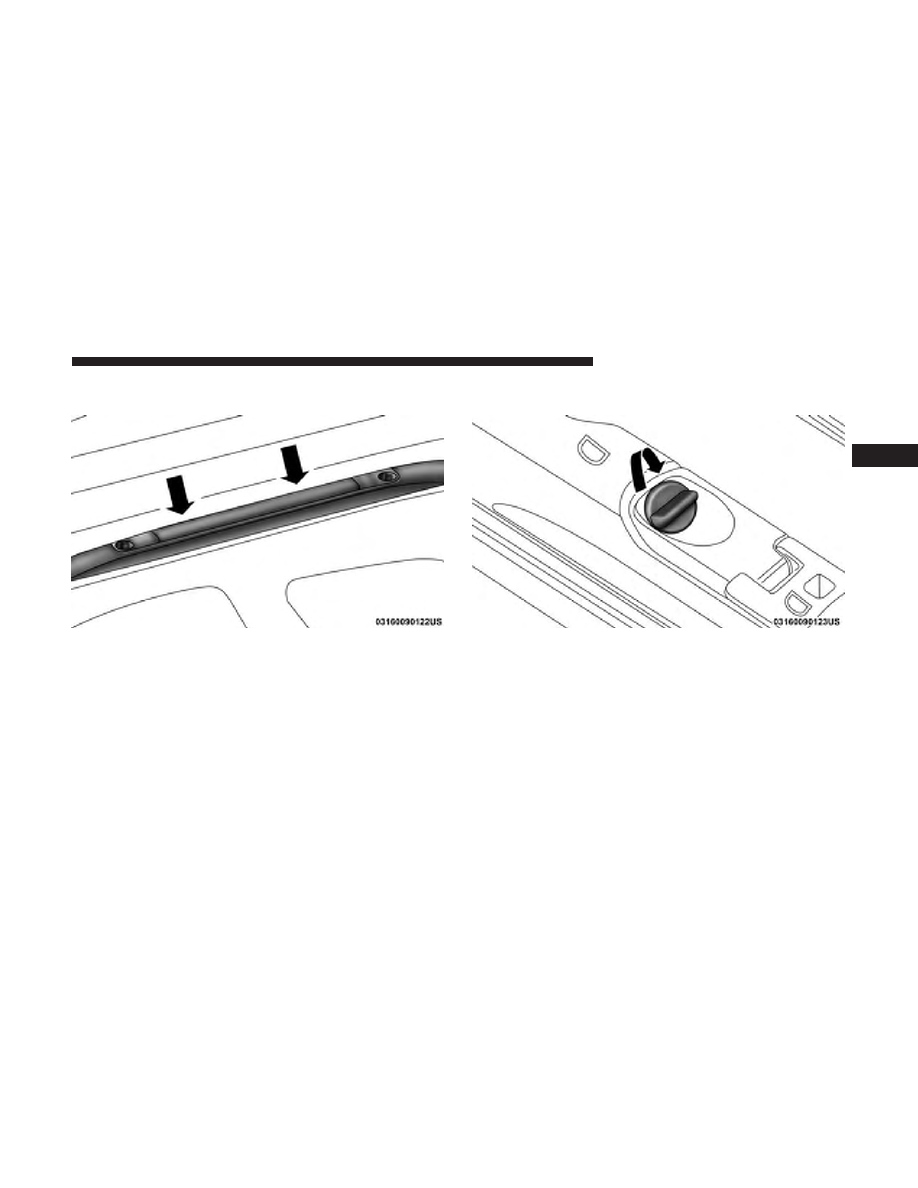

Sunglasses Bin Door

At the front of the console a compartment is provided for
the storage of a pair of sunglasses. The storage compart-
ment access is a “push/push” design. Push the chrome pad
on the door to open. Push the chrome pad on the door to
close.

ROOF LUGGAGE RACK — IF EQUIPPED

The crossbars and side rails are designed to carry weight
on vehicles equipped with a luggage rack. The load must
not exceed 150 lbs (68 kg), and should be uniformly
distributed over the luggage rack crossbars.

The crossbars on your vehicle are delivered stowed within
the roof rack side rails. Crossbars should always be used
whenever cargo is placed on the roof rack. Check the straps
frequently to be sure that the load remains securely at-
tached.

The roof rack does not increase the total load carrying
capacity of the vehicle. Be sure the total load of cargo inside
the vehicle plus that on the external rack does not exceed
the maximum vehicle load capacity.

Sunglasses Bin Door

Roof Rack

1 — Side Rail
2 — Crossbar

128

GETTING TO KNOW YOUR VEHICLE

Deploying The Crossbars

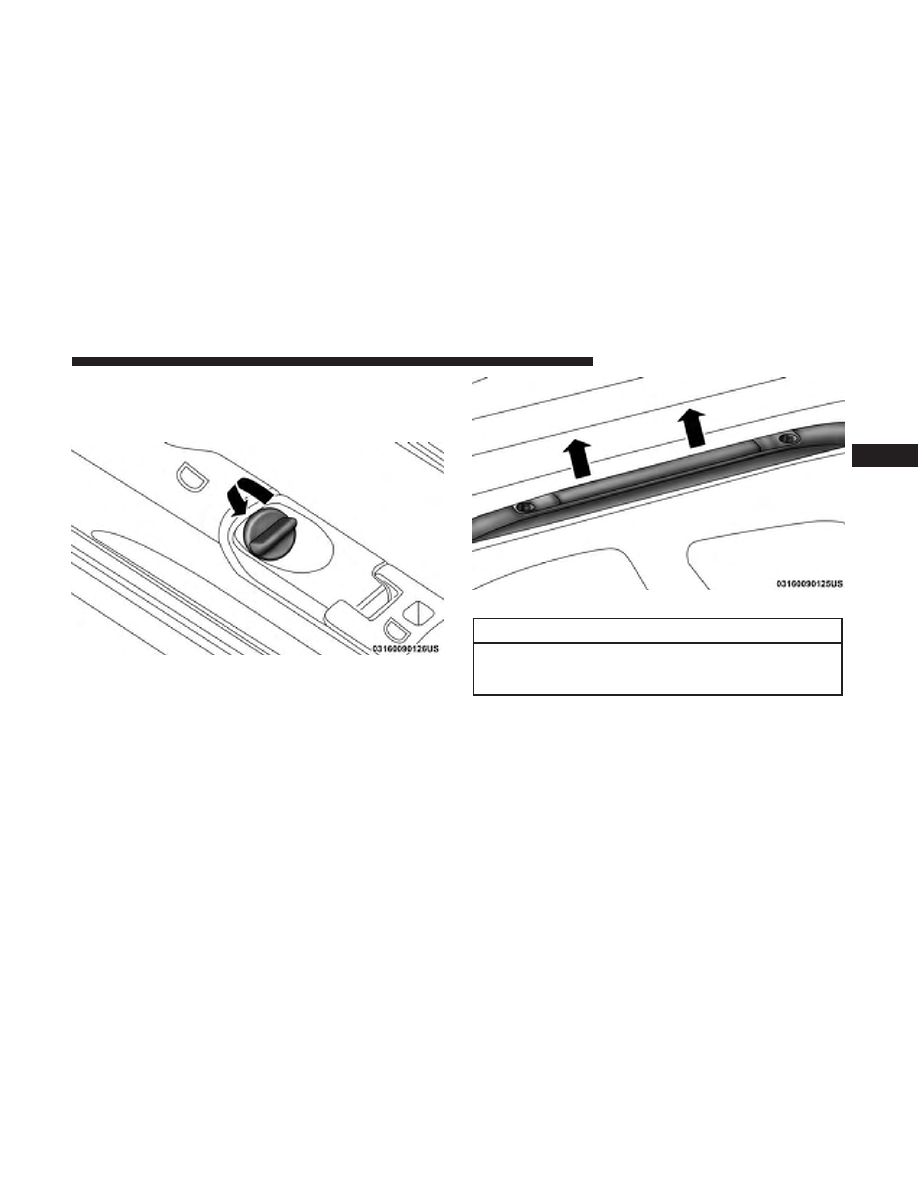

1. Starting with one crossbar, completely loosen the thumb

screws at both ends of the crossbar.

NOTE:

The thumb screws cannot be fully removed.

2. Remove the crossbar from the stowed position by slid-

ing the crossbar towards the center of the roof. Repeat
with crossbar on the opposite side.

CAUTION!

Use care when removing and handling the crossbars to
prevent damage to the vehicle.

Thumb Screw

Removing Crossbars

3

GETTING TO KNOW YOUR VEHICLE

129

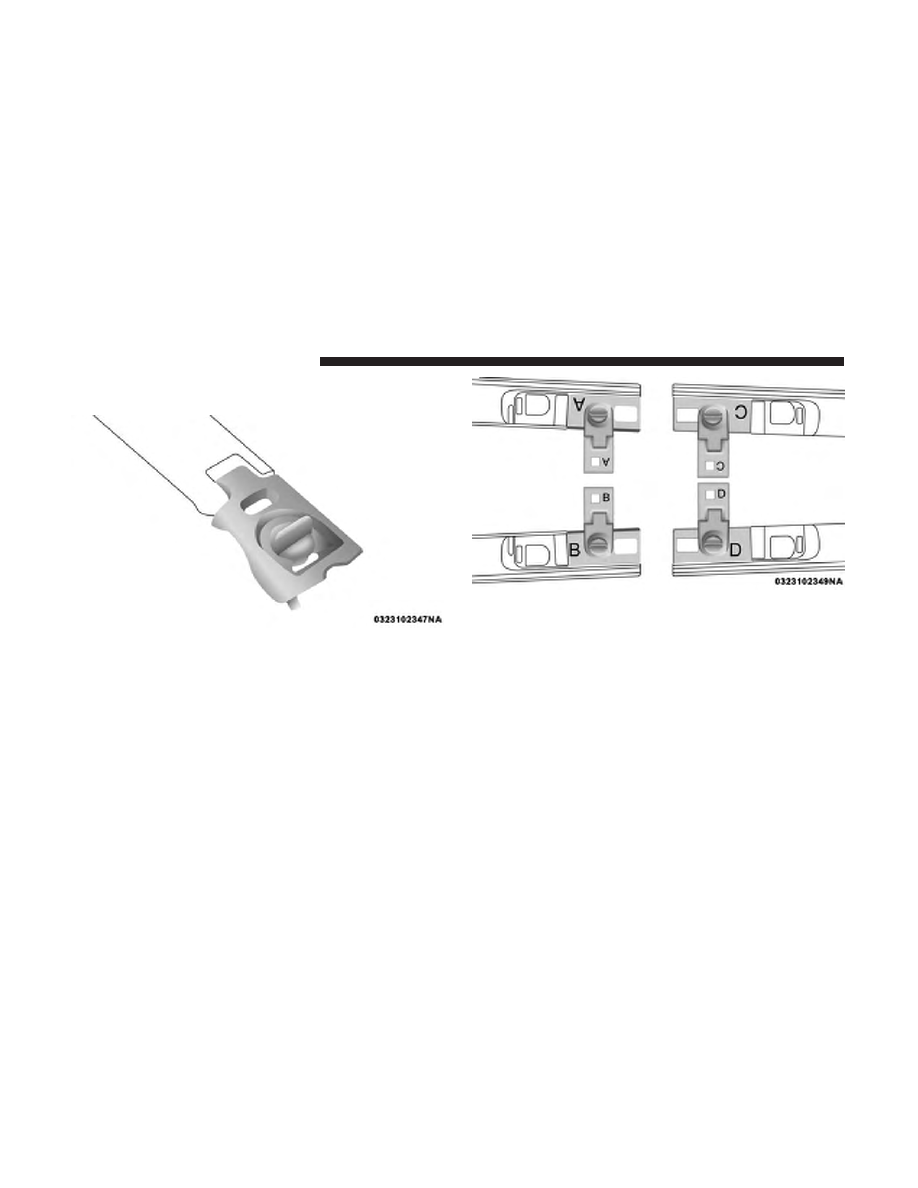

3. Starting with one crossbar, bend down the pivot sup-

ports at each end.

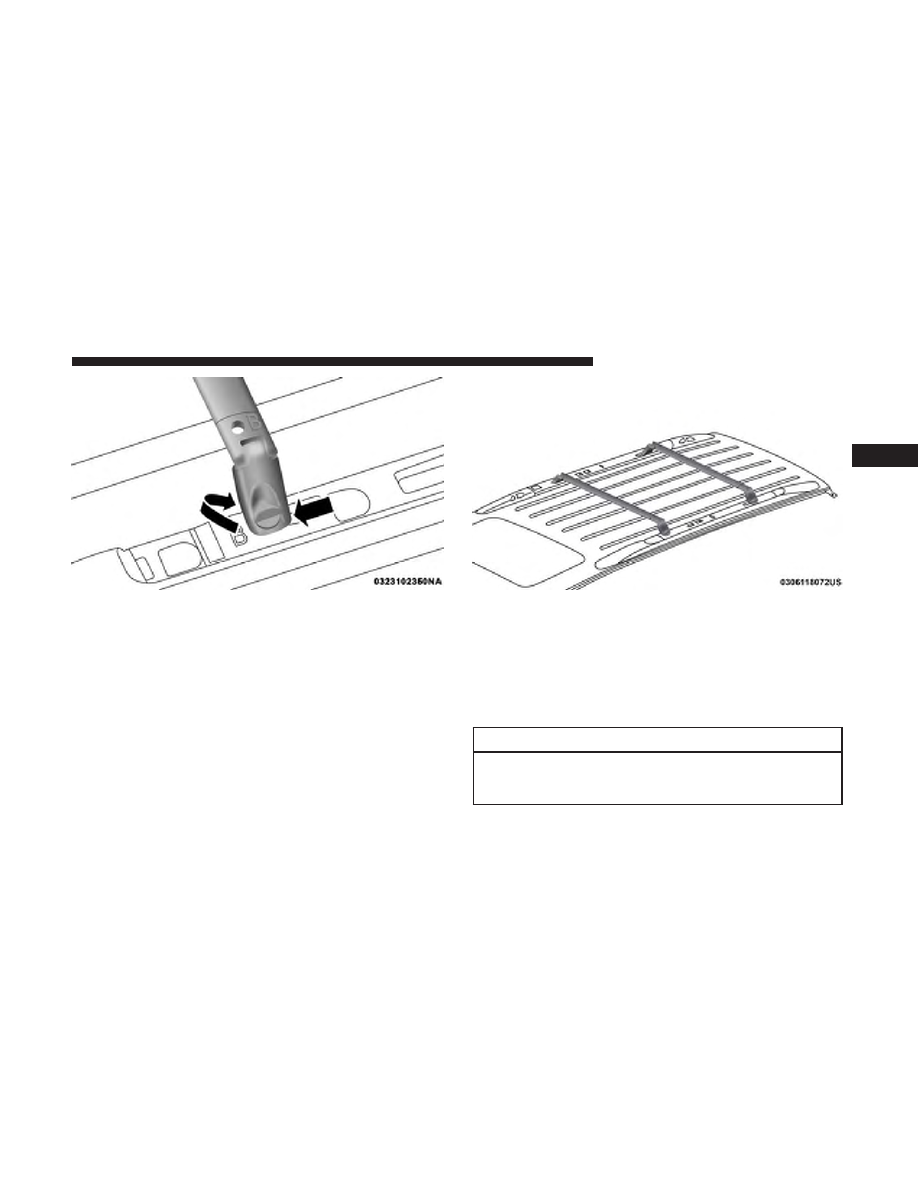

4. Position the crossbars across the roof making sure the

letters on the crossbars align with the matching letters
on the side rail.

5. Slide the cross bar into to the deploy position by moving

it towards the matching letter in the side rail. Be sure the
crossbar is fully deployed with the crossbar pushed as
far into the slot as possible. Once the crossbar is in place,
tighten both thumb screws completely.

Bending Pivot

Positioning Crossbars

130

GETTING TO KNOW YOUR VEHICLE

6. Deploy and tighten the second crossbar to complete the

deployment of the crossbars.

Stowing The Crossbars

1. Starting with one crossbar, completely loosen the thumb

screws at both ends. Slide the crossbar away from the
matching letter to remove it from the deployed position.
Repeat with the other crossbar.

CAUTION!

Use care when removing and handling the crossbars to
prevent damage to the vehicle.

Installing Crossbars

Deployed Crossbars

3

GETTING TO KNOW YOUR VEHICLE

131

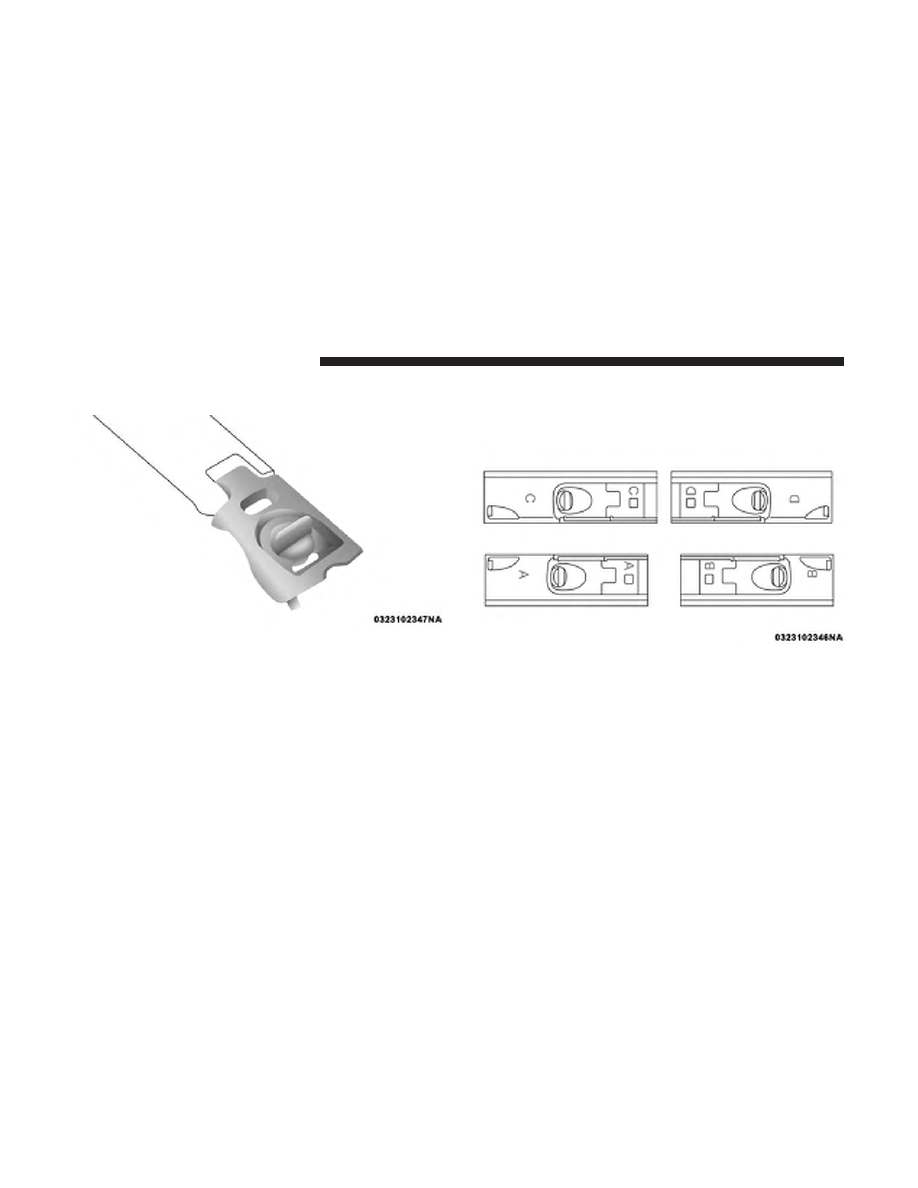

2. Starting with the one crossbar, bend up the pivot

supports at each end.

3. Position the crossbar along the correct side rail. Make

sure the letters on the crossbar align with the matching
letters on the side rail.

Crossbar Pivot

Stowing Crossbars

132

GETTING TO KNOW YOUR VEHICLE

4. Slide the crossbar outward, away from the center of the

roof. The crossbar will nest fully within the side rail.

5. Once the driver’s side crossbar is in place, tighten the

thumb screws completely.

Crossbar To Side Rail

Tightening Crossbar

3

GETTING TO KNOW YOUR VEHICLE

133

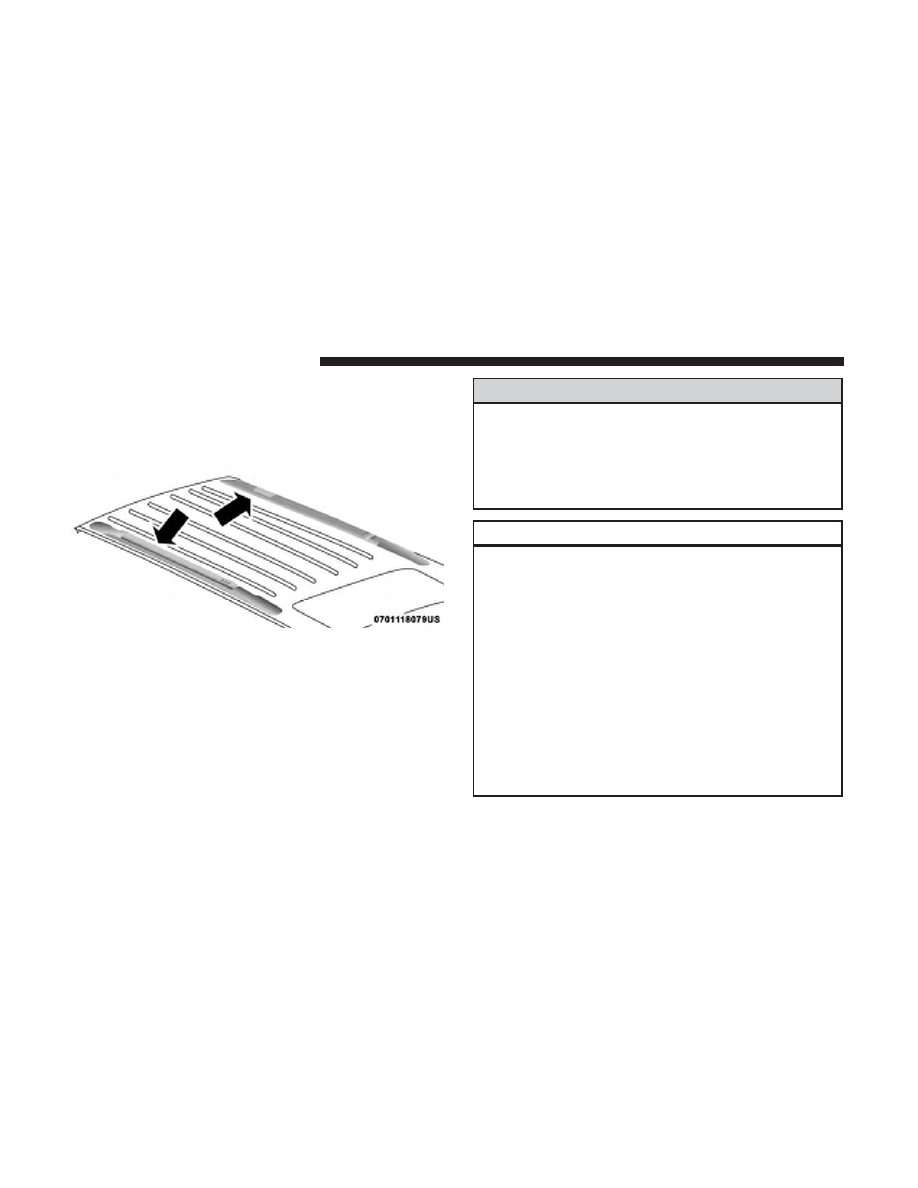

6. Repeat the procedure to stow the second crossbar on the

opposite side.

NOTE:
• To help control wind noise, stow the crossbars in the side

rails when they are not in use.

• If any metallic object is placed over the satellite radio

antenna (if equipped), you may experience interruption
of satellite radio reception.

WARNING!

Cargo must be securely tied down before driving your
vehicle. Improperly secured loads can fly off the ve-
hicle, particularly at high speeds, resulting in personal
injury or property damage. Follow the roof rack cau-
tions when carrying cargo on your roof rack.

CAUTION!

• To prevent damage to the roof of your vehicle, DO

NOT carry any loads on the roof rack without the
crossbars deployed. The load should be secured and
placed on top of the crossbars, not directly on the
roof. If it is necessary to place the load on the roof,
place a blanket or other protective layer between the
load and the roof surface.

• To avoid damage to the roof rack and vehicle, do not

exceed the maximum roof rack load capacity of 150 lb
(68 kg). Always distribute heavy loads as evenly as
possible and secure the load appropriately.

• Load should always be secured to cross bars first,

with tie down loops used as additional securing

(Continued)

Stowed Crossbars

134

GETTING TO KNOW YOUR VEHICLE

CAUTION! (Continued)

points if needed. Tie loops are intended as supple-
mentary tie down points only. Do not use ratcheting
mechanisms with the tie loops. Check the straps and
thumb wheels frequently to be sure that the load
remains securely attached.

• Long loads that extend over the windshield, such as

wood panels or surfboards, or loads with large
frontal area should be secured to both the front and
rear of the vehicle.

• Travel at reduced speeds and turn corners carefully

when carrying large or heavy loads on the roof rack.
Wind forces, due to natural causes or nearby truck
traffic, can add sudden upward lift to a load. This is
especially true on large flat loads and may result in
damage to the cargo or your vehicle.

• The use of Sport Mode, Track Mode, or Launch

Control is not recommended when using the Roof
Luggage Rack to carry a load.

3

GETTING TO KNOW YOUR VEHICLE

135

GETTING TO KNOW YOUR INSTRUMENT PANEL

CONTENTS

䡵 INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . . .138

▫ Instrument Cluster Descriptions . . . . . . . . . . . .139

䡵 INSTRUMENT CLUSTER DISPLAY . . . . . . . . . . .140

▫ Location And Controls . . . . . . . . . . . . . . . . . . .140
▫ Engine Oil Life Reset . . . . . . . . . . . . . . . . . . . .143
▫ Display And Messages . . . . . . . . . . . . . . . . . . .144
▫ Instrument Cluster Display Menu Items . . . . . .145
▫ Battery Saver On/Battery Saver Mode

Message — Electrical Load Reduction Actions —
If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . .151

䡵 WARNING LIGHTS AND MESSAGES . . . . . . . . .153

▫ Red Warning Lights . . . . . . . . . . . . . . . . . . . . .154

▫ Yellow Warning Lights . . . . . . . . . . . . . . . . . . .158
▫ Yellow Indicator Lights. . . . . . . . . . . . . . . . . . .162
▫ Green Indicator Lights . . . . . . . . . . . . . . . . . . .162
▫ White Indicator Lights . . . . . . . . . . . . . . . . . . .164
▫ Blue Indicator Lights . . . . . . . . . . . . . . . . . . . .165

䡵 ONBOARD DIAGNOSTIC SYSTEM — OBD II . . .165

▫ Onboard Diagnostic System (OBD II)

Cybersecurity . . . . . . . . . . . . . . . . . . . . . . . . .165

䡵 EMISSIONS INSPECTION AND

MAINTENANCE PROGRAMS . . . . . . . . . . . . . .166

4

INSTRUMENT CLUSTER

Instrument Cluster

138

GETTING TO KNOW YOUR INSTRUMENT PANEL

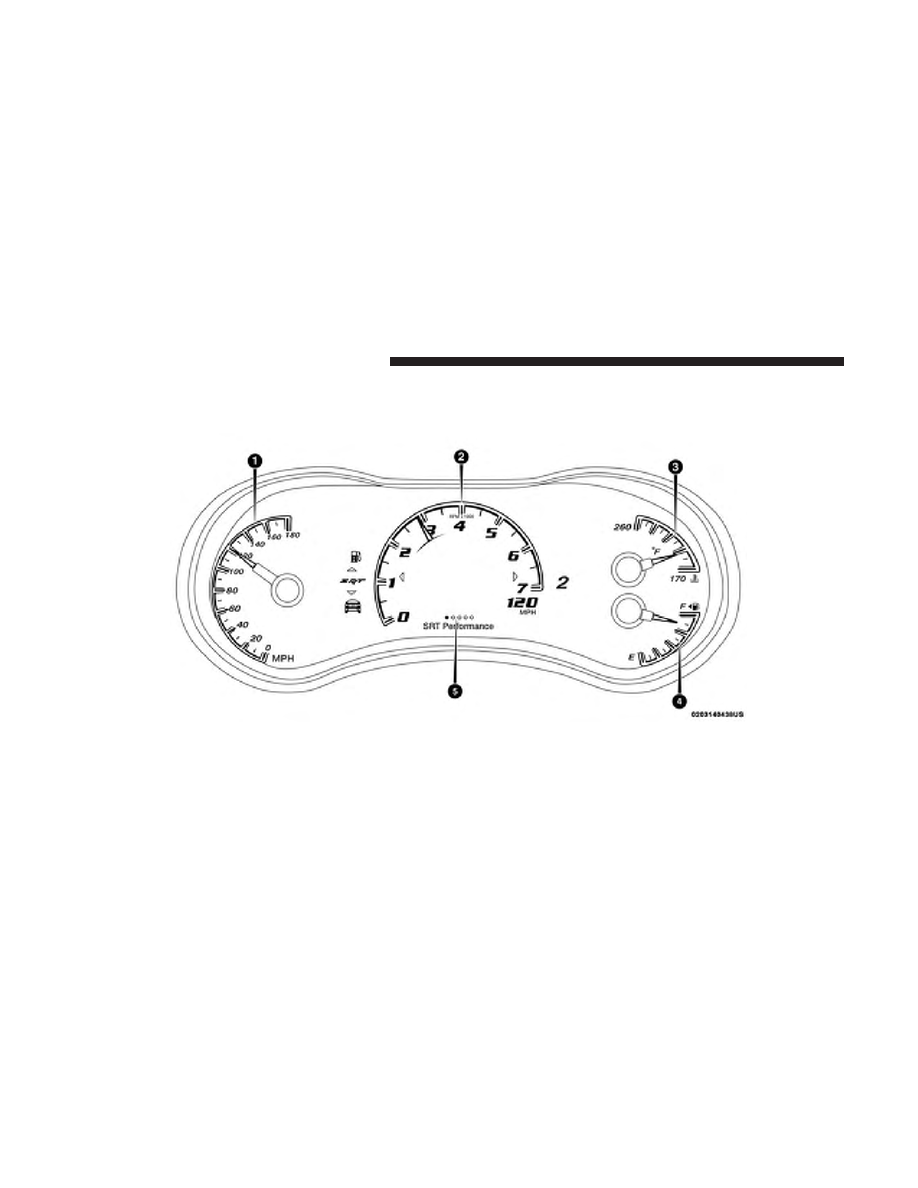

Instrument Cluster Descriptions

1. Speedometer

• Indicates vehicle speed.

2. Tachometer

• Indicates the engine speed in revolutions per minute

(RPM x 1000).

3. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The gauge pointer will likely indicate a higher tem-

perature when driving in hot weather, up mountain
grades, or when towing a trailer. It should not be
allowed to exceed the upper limits of the normal
operating range.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer for

(Continued)

WARNING! (Continued)

service if your vehicle overheats. If you decide to look
under the hood yourself, see “Maintaining Your Ve-
hicle”. Follow the warnings under the Cooling System
Pressure Cap paragraph.

CAUTION!

Driving with a hot engine cooling system could dam-
age your vehicle. If the temperature gauge reads “H”
pull over and stop the vehicle. Idle the vehicle with the
air conditioner turned off until the pointer drops back
into the normal range. If the pointer remains on the
“H”, turn the engine off immediately and call an
authorized dealer for service.

4. Fuel Gauge

• The pointer shows the level of fuel in the fuel tank

when the Keyless Push Button Ignition is in the
ON/RUN position.

•

The fuel pump symbol points to the side of the

vehicle where the fuel door is located.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

139

5. Instrument Cluster Display

• The instrument cluster display features a driver-

interactive display. Refer to “Instrument Cluster Dis-
play” in “Getting To Know Your Instrument Panel” for
further information.

NOTE:

The hard telltales will illuminate for a bulb check

when the ignition is first cycled.

INSTRUMENT CLUSTER DISPLAY

Your vehicle will be equipped with an instrument cluster
display, which offers useful information to the driver. With
the ignition in the STOP/OFF mode, opening/closing of a
door will activate the display for viewing, and display the
total miles, or kilometers, in the odometer. Your instrument
cluster display is designed to display important informa-
tion about your vehicle’s systems and features. Using a
driver interactive display located on the instrument panel,
your instrument cluster display can show you how sys-
tems are working and give you warnings when they are
not. The steering wheel mounted controls allow you to
scroll through the main menus and submenus. You can
access the specific information you want and make selec-
tions and adjustments.

Location And Controls

The Main Menu items consists of the following:
• Speedometer Main Gauge
• Vehicle Info
• Performance
• Driver Assist — If Equipped
• Fuel Economy
• Trip
• Trailer Tow — If Equipped
• Audio
• Stored Messages
• Screen Setup
• Diagnostic
• Speed Warning

140

GETTING TO KNOW YOUR INSTRUMENT PANEL
