• Surround Sound — If Equipped

This feature provides simulated surround sound mode.
To make your selection, press the “Surround Sound”
button on the touchscreen, select “On” or “Off.”
• AUX Volume Offset — If Equipped

This feature provides the ability to tune the audio level
for portable devices connected through the AUX input.
To make your selection, press the “AUX Volume Offset”
button on the touchscreen, select “On” or “Off.”
• Loudness — If Equipped

This feature improves sound quality at lower volumes.
To make your selection, press the “Loudness” button on
the touchscreen, select “On” or “Off.”

Phone/Bluetooth

After pressing the “Phone/Bluetooth” button on the
touchscreen the following settings will be available:

• Paired Phones

This feature shows which phones are paired to the
Phone/Bluetooth system. For further information, refer
to the Uconnect Owner’s Manual Supplement.
• Paired Audio Sources

This feature shows which audio devices are paired to the
Phone/Bluetooth system. For further information, refer
to the Uconnect Owner’s Manual Supplement.

SiriusXM Setup — If Equipped

After pressing the “SiriusXM Setup” button on the touch-
screen, the following settings will be available:
• Tune Start

Tune Start begins playing the current song from the
beginning when you tune to a music channel using one of
the twelve presets, so you can enjoy the complete song.
This feature occurs the first time the preset is selected

412

UNDERSTANDING YOUR INSTRUMENT PANEL

during that current song. Tune Start works in the back-
ground, so you will not even realize it’s on, except that
you will miss the experience of joining your favorite song
with only a few seconds left to play. To make your
selection, press the “Tune Start” button on the touch-
screen, select “On” or “Off.”
• Channel Skip

SiriusXM can be programmed to designate a group of
channels that are the most desirable to listen to or to
exclude undesirable channels while scanning. To make
your selection, press the “Channel Skip” button on the
touchscreen, select the channels you would like to skip
followed by pressing the back arrow button on the
touchscreen.
• Subscription Information

New vehicle purchasers or lessees will receive a free
limited time subscription to SiriusXM Satellite Radio
with your radio. Following the expiration of the free

services, it will be necessary to access the information on
the Subscription Information screen to re-subscribe.

Press the “Subscription Info” button on the touchscreen
to access the Subscription Information screen.

Write down the Sirius ID numbers for your receiver. To
reactivate your service, either call the number listed on
the screen or visit the provider online.

NOTE:

SiriusXM Travel Link is a separate subscription

and is available for U.S. residents only.

Restore Settings

After pressing the “Restore Settings” button on the
touchscreen the following settings will be available:
• Restore Settings

When this feature is selected it will reset the Display,
Clock, Audio, and Radio Settings to their default settings.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

413

To restore the settings to their default setting, press the
“Restore Settings” button on the touchscreen and pop-up
will appear asking

⬙Are you sure you want to reset your

settings to default?” select “OK” to restore, or “Cancel” to
exit. Once the settings are restored, a pop-up appears
stating

⬙Settings Reset To Default.⬙

Clear Personal Data

After pressing the “Clear Personal Data” button on the
touchscreen the following settings will be available:
• Clear Personal Data

When this feature is selected it will remove personal data
including Bluetooth devices and presets. To remove
personal information, press the “Clear Personal Data”
button and a pop-up will appear asking

⬙Are you sure

you want to clear all personal data?” select “OK” to
Clear, or “Cancel” to exit. Once the data has been cleared,
a pop up appears stating

⬙Personal Data Cleared.”

System Information

After pressing the “System Information” button on the
touchscreen the following settings will be available:
• System Information

When System Information is selected, a System Informa-
tion screen will appear displaying the system software
version.

UCONNECT RADIOS

For detailed information about your Uconnect 3.0, 5.0
and 8.4A/AN radio, refer to your Uconnect Owner’s
Manual Supplement.

414

UNDERSTANDING YOUR INSTRUMENT PANEL

iPod/USB/MP3 CONTROL — IF EQUIPPED

Located inside the center console upper lid, this feature
allows an iPod or external USB device to be plugged into
the USB port.

iPod control supports Mini, 4G, Photo, Nano, 5G iPod
and iPhone devices. Some iPod software versions may
not fully support the iPod control features. Please visit
Apple’s website for software updates.

For further information, refer to the Uconnect Owner’s
Manual Supplement or visit UconnectPhone.com.

Center Console USB/AUX SD Card Media Hub

1 — USB Port
2 — SD Card Slot
3 — Aux Jack

4

UNDERSTANDING YOUR INSTRUMENT PANEL

415

STEERING WHEEL AUDIO CONTROLS — IF
EQUIPPED

The remote sound system controls are located on the back
surface of the steering wheel. Reach behind the wheel to
access the switches.

The right hand control is a rocker type switch with a
push-button in the center. Pushing the top of the switch
will increase the volume, and pushing the bottom of the
switch will decrease the volume.

The button located in the center of the right hand control
will switch modes to Radio, CD or other valid audio
sources.

The left hand control is a rocker type switch with a
push-button in the center. The function of the left hand
control is different depending on which mode you are in.

The following describes the left hand control operation in
each mode.

Radio Operation

Pushing the top of the switch will SEEK up for the next
listenable station and pushing the bottom of the switch
will SEEK down for the next listenable station.

Remote Sound System Controls (Rearview Of Steering

Wheel)

416

UNDERSTANDING YOUR INSTRUMENT PANEL

The button located in the center of the left hand control
will tune to the next pre-set station that you have
programmed in the radio pre-set buttons.

CD Player — If Equipped

Pushing the top of the switch once will go to the next
track on the CD. Pressing the bottom of the switch once
will go to the beginning of the current track or to the
beginning of the previous track if it is within eight
seconds after the current track begins to play.

If you push the switch up or down twice, it plays the
second track. If you push the switch up or down three
times, it will play the third, etc.

CD/DVD DISC MAINTENANCE

To keep a CD/DVD in good condition, take the following
precautions:

1. Handle the disc by its edge; avoid touching the

surface.

2. If the disc is stained, clean the surface with a soft cloth,

wiping from center to edge.

3. Do not apply paper or tape to the disc; avoid scratch-

ing the disc.

4. Do not use solvents such as benzene, thinner, cleaners,

or anti-static sprays.

5. Store the disc in its case after playing.

6. Do not expose the disc to direct sunlight.

7. Do not store the disc where temperatures may become

too high.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

417

NOTE:

If you experience difficulty in playing a particular

disc, it may be damaged (e.g., scratched, reflective coat-
ing removed, a hair, moisture or dew on the disc)
oversized, or have protection encoding. Try a known
good disc before considering disc player service.

RADIO OPERATION AND MOBILE DEVICES

Under certain conditions, an “on” mobile device in your
vehicle can cause erratic or noisy performance from your
radio. This condition may be lessened or eliminated by
relocating the mobile device antenna. This condition is
not harmful to the radio. If your radio performance does
not satisfactorily “clear” by the repositioning of the
antenna, it is recommended that the radio volume be
turned down or off during mobile device operation when
not using Uconnect (if equipped).

Regulatory And Safety Information

USA/CANADA

Exposure to Radio Frequency Radiation

The radiated output power of the internal wireless radio
is far below the FCC radio frequency exposure limits.
Nevertheless, the wireless radio will be used in such a
manner that the radio is 20 cm or further from the human
body.

The internal wireless radio operates within guidelines
found in radio frequency safety standards and recom-
mendations, which reflect the consensus of the scientific
community.

The radio manufacturer believes the internal wireless
radio is safe for use by consumers. The level of energy
emitted is far less than the electromagnetic energy emit-
ted by wireless devices such as mobile phones. However,
the use of wireless radios may be restricted in some

418

UNDERSTANDING YOUR INSTRUMENT PANEL

situations or environments, such as aboard airplanes. If
you are unsure of restrictions, you are encouraged to ask
for authorization before turning on the wireless radio.

This device complies with Part 15 of the FCC Rules and
with Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received,

including interference that may cause undesired op-
eration.

NOTE:

• This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful inter-
ference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy

and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation.

• If this equipment does cause harmful interference to

radio or television reception, which can be determined
by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or
more of the following measures:

• Increase the separation between the equipment and

receiver.

• Consult the dealer or an experienced radio technician

for help.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

419

CLIMATE CONTROLS

The Climate Control System allows you to regulate the
temperature, amount, and direction of air circulating
throughout the vehicle. The controls are located on the
instrument panel below the radio.

Manual Climate Controls Without Touchscreen —
If Equipped

The controls for the manual heating and air conditioning
system in this vehicle consist of a series of outer rotary
dials and inner push knobs. These comfort controls can
be set to obtain desired interior conditions.

Manual Climate Controls

1 — Front Blower

5 — MAX A/C

2 — Temperature Control

6 — Air Conditioning (A/C)

3 — MODE Control

7 — DEFROST Mode

4 — RECIRCULATION Control

420

UNDERSTANDING YOUR INSTRUMENT PANEL

Front Blower Control

There are seven blower speeds. Use
this control to regulate the amount of
air forced through the system in any
mode you select. The blower speed
increases as you move the control
clockwise from the OFF position.

NOTE:

Depending on the configuration, your vehicle

may be equipped with four blower speeds.

Temperature Control

Use this control to regulate the tem-
perature of the air inside the passenger
compartment. Rotating the knob coun-
terclockwise, from top center into the
blue area of the scale, indicates cooler
temperatures. Rotating the knob clock-
wise, into the red area, indicates

warmer temperatures.

Air Conditioning Operation

Push the A/C button to engage the Air
Conditioning (A/C). A LED will illu-
minate when the A/C system is
engaged.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

421

MAX A/C

For maximum cooling, when MAX A/C is selected the
A/C is turned on automatically and the air is
recirculated.

NOTE:

A/C cannot be deselected when in MAX A/C

position. The LED will blink three times if the A/C
button is pushed. If your air conditioning performance
seems lower than expected, check the front of the A/C
condenser (located in front of the radiator), for an accu-
mulation of dirt or insects. Clean with a gentle water
spray from behind the radiator and through the con-
denser. Fabric front fascia protectors may reduce airflow
to the condenser, reducing air conditioning performance.

Mode Control (Air Direction)

Mode control allows you to choose
from several patterns of air distribu-
tion. You can select either a primary
mode, as identified by the symbols, or
a blend of two of these modes. The
closer the control is to a particular
mode, the more air distribution you

receive from that mode.

Panel Mode

Air is directed through the outlets in the instru-
ment panel. These outlets can be adjusted to direct

airflow.

422

UNDERSTANDING YOUR INSTRUMENT PANEL

Bi-Level Mode

Air is directed through the panel and floor outlets.

NOTE:

There is a difference in temperature (in

any conditions other than full cold or full hot), between
the upper and lower outlets for added comfort. The
warmer air goes to the floor outlets. This feature gives
improved comfort during sunny but cool conditions.

Floor Mode

Air is directed through the floor outlets with a
small amount through the defrost and side win-

dow demist outlets.

Mix Mode

Air is directed through the floor, defrost and side
window demist outlets. This setting works best in

cold or snowy conditions that require extra heat at the
windshield. This setting is good for maintaining comfort,
while reducing moisture on the windshield.

Defrost Mode

Air is directed through the windshield and side
window demist outlets. Use the DEFROST mode

with maximum blower and warm temperature settings
for best windshield and side window defrosting.

NOTE:

The air conditioning compressor operates in MIX

and DEFROST, or a blend of these modes even if the A/C
button is not pushed. This dehumidifies the air to help
dry the windshield. To improve fuel economy, use these
modes only when necessary.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

423

Recirculation Control

Push the Recirculation Control button to
choose between outside air intake or recircula-
tion of the air inside the vehicle. A LED will
illuminate when you are in Recirculation

mode. Only use the Recirculation mode to temporarily
block out any outside odors, smoke, or dust, and to cool
the interior rapidly upon initial start-up in very hot or
humid weather.

NOTE:

• If the RECIRCULATION button is pushed when the

system is in Defrost mode, the Recirculation LED
indicator will flash three times and then turn off to
indicate Recirculation mode is not allowed.

• Continuous use of the Recirculation mode may make

the inside air stuffy and window fogging may occur.
Extended use of this mode is not recommended.

• In cold or damp weather, the use of the Recirculation

mode will cause windows to fog on the inside because
of moisture buildup inside the vehicle. For maximum
defogging, select the outside air position.

• The A/C can be deselected manually without disturb-

ing the mode control selection by pushing the A/C
button.

Air Outlets

The airflow from each of the instrument panel outlets can
be adjusted for direction, and turned on or off to control
airflow.

NOTE:

For maximum airflow to the rear, the center

instrument panel outlets can be directed toward the rear
seat passengers.

424

UNDERSTANDING YOUR INSTRUMENT PANEL

Economy Mode

If ECONOMY mode is desired, push the A/C button to
turn off the LED indicator and the A/C compressor.
Rotate the temperature control knob to the desired tem-
perature. Also, make sure to select only Panel, Bi-Level or
Floor modes.

Stop/Start System — If Equipped

While in an Autostop, the Climate Controls system may
automatically adjust airflow to maintain cabin comfort.
Customer settings will be maintained upon return to an
engine running condition.

Manual Climate Controls With Touchscreen — If
Equipped

Buttons On The Faceplate

The buttons on the faceplate are located below the radio
touchscreen.

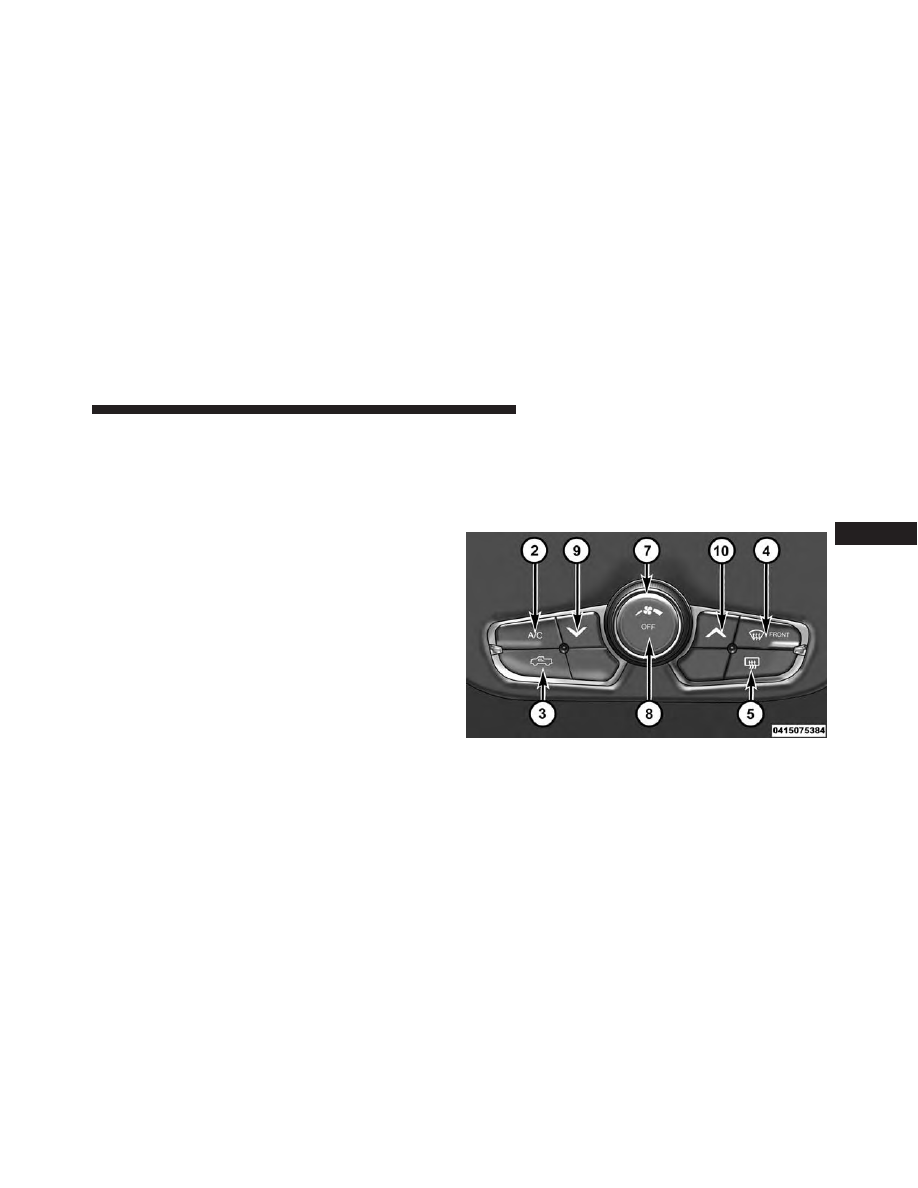

Climate Controls — Buttons On The Faceplate

4

UNDERSTANDING YOUR INSTRUMENT PANEL

425

Buttons On The Touchscreen

Buttons on the touchscreen are accessible on the radio.

Button Descriptions (Applies To Both Buttons On The
Faceplate and Buttons On The Touchscreen)

1. MAX A/C Button

Press and release to toggle between MAX A/C and the
prior settings. The button on the touchscreen illuminates
when MAX A/C is ON. In MAX A/C, the blower level
and mode position can be adjusted to desired user
settings. Pressing other settings will cause the MAX A/C
operation to switch to the prior settings and the MAX
A/C indicator will turn off.

2. A/C Button

Press and release to change the current setting, the
indicator illuminates when A/C is ON. Performing this
function again will cause the A/C operation to switch
into manual mode and the A/C indicator will turn off.

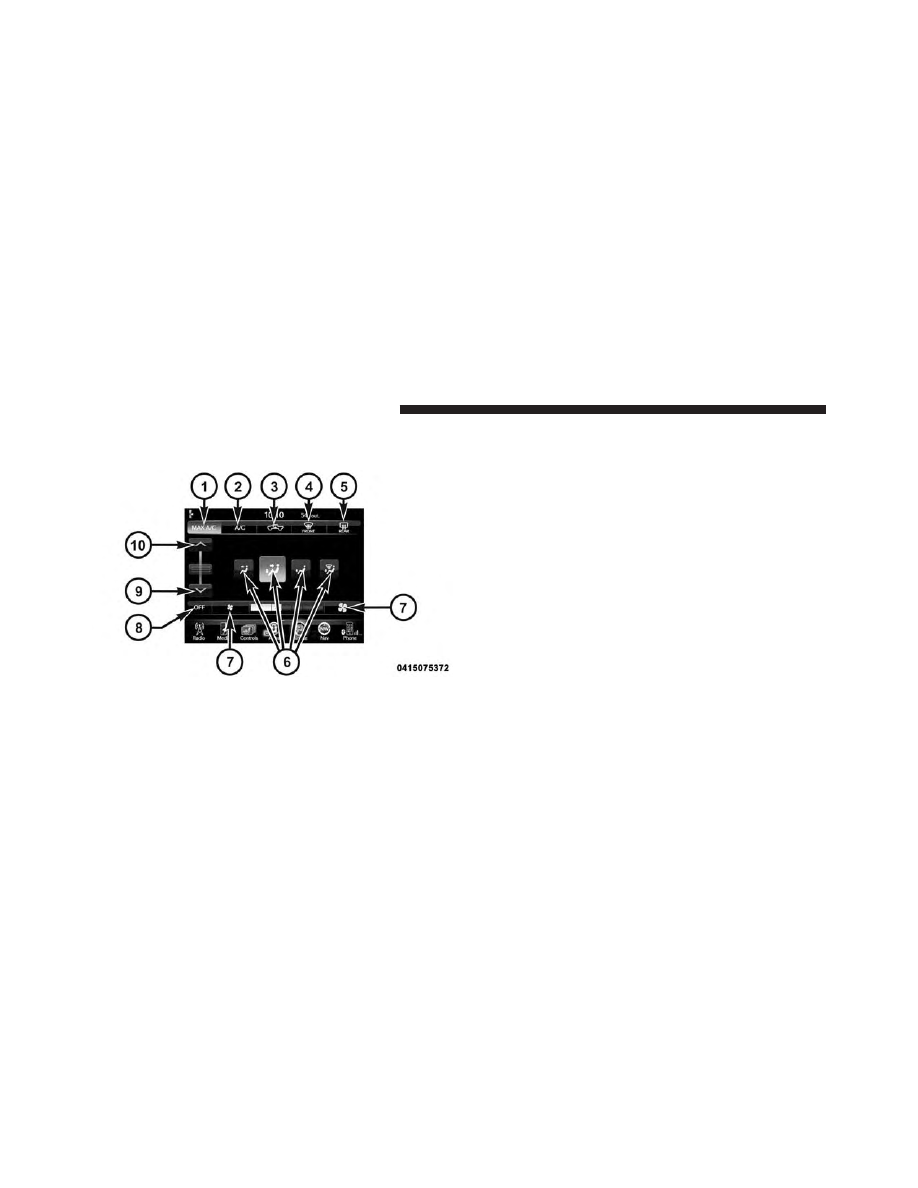

Temperature Controls — Buttons On The Touchscreen

426

UNDERSTANDING YOUR INSTRUMENT PANEL

3. Recirculation Button

Press and release to change the current setting; the
indicator illuminates when ON.

4. Front Defrost Button

Press and release to change the current airflow setting to
Defrost mode. The indicator illuminates when this fea-
ture is ON. Air comes from the windshield and side
window demist outlets. When the defrost button is
selected, the blower level will increase. Use Defrost mode
with maximum temperature settings for best windshield
and side window defrosting and defogging. Performing
this function will cause the ATC to switch into manual
mode. If the front defrost mode is turned off the climate
system will return the previous setting.

5. Rear Defrost Button

Press and release this button to turn on the rear window
defroster (if equipped) and the heated outside mirrors (if

equipped). An indicator will illuminate when the rear
window defroster is on. The rear window defroster
automatically turns off after 10 minutes.

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear

window. Do not use abrasive window cleaners on
the interior surface of the window. Use a soft cloth
and a mild washing solution, wiping parallel to the
heating elements. Labels can be peeled off after
soaking with warm water.

• Do not use scrapers, sharp instruments, or abrasive

window cleaners on the interior surface of the
window.

• Keep all objects a safe distance from the window.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

427
