Low Fuel Indicator Light

Yellow Telltale

Light

What It Means

Low Fuel Indicator Light
When the fuel level reaches approximately 1.5 gal (5.8 L) this light will turn on, and remain
on until fuel is added.

Anti-Lock Brake (ABS) Indicator Light

Yellow Telltale

Light

What It Means

Anti-Lock Brake (ABS) Indicator Light
After the ignition is turned on, the Anti-Lock Brake System (ABS) light illuminates to indi-
cate function check at vehicle startup. If the light remains on after startup or comes on and
stays on at road speeds, it may indicate that the ABS has detected a malfunction or has be-
come inoperative. The system reverts to standard non-anti-lock brakes.
If both the Brake Warning Light and the ABS Warning Light are on, see an authorized dealer
immediately. Refer to “Anti-Lock Brake System” in “Starting And Operating” for further in-
formation.

316

UNDERSTANDING YOUR INSTRUMENT PANEL

Transmission Temperature Indicator Light

Yellow Telltale

Light

What It Means

Transmission Temperature Indicator Light
This light indicates that the transmission fluid temperature is running hot. This may occur
with severe usage, such as trailer towing. If this light turns on, safely pull over and stop the
vehicle. Then, shift the transmission into NEUTRAL and run the engine at idle or faster un-
til the light turns off.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

317

CAUTION!

Continuous driving with the Transmission Tempera-
ture Warning Light illuminated will eventually cause
severe transmission damage or transmission failure.

WARNING!

If you continue operating the vehicle when the
Transmission Temperature Warning Light is illumi-
nated you could cause the fluid to boil over, come in
contact with hot engine or exhaust components and
cause a fire.

Rear Fog Light Indicator — If Equipped

Yellow Telltale

Light

What It Means

Rear Fog Light Indicator
This indicator will illuminate when the rear fog lights are on.

318

UNDERSTANDING YOUR INSTRUMENT PANEL

Low Coolant Level Indicator Light

Yellow Telltale

Light

What It Means

Low Coolant Level Indicator Light
This telltale will turn on to indicate the vehicle coolant level is low.

Air Suspension Payload Protection Telltale — If Equipped

Yellow Telltale

Light

What It Means

Air Suspension Payload Protection Telltale
This telltale will turn on to indicate that the maximum payload may have been exceeded or
load leveling cannot be achieved at its current ride height. Protection Mode will automati-
cally be selected in order to “protect” the air suspension system, air suspension adjustment
is limited due to payload.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

319

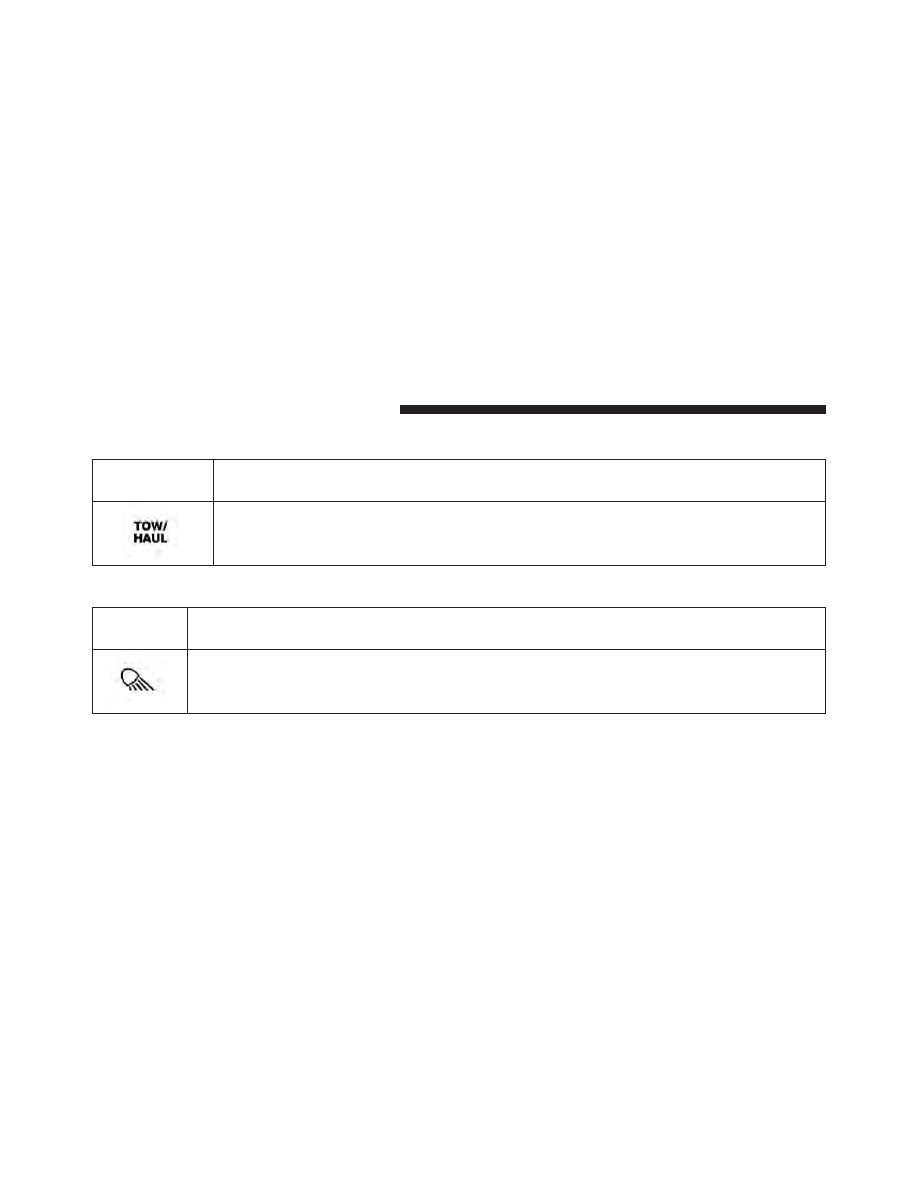

TOW/HAUL Indicator Light

Yellow Telltale

Light

What It Means

TOW/HAUL Indicator Light
This light will illuminate when TOW HAUL mode is selected.

Cargo Light — If Equipped

Yellow Tell-

tale Light

What It Means

Cargo Light
The cargo light will illuminate when the cargo light is activated by pressing the cargo light but-
ton on the headlight switch.

320

UNDERSTANDING YOUR INSTRUMENT PANEL

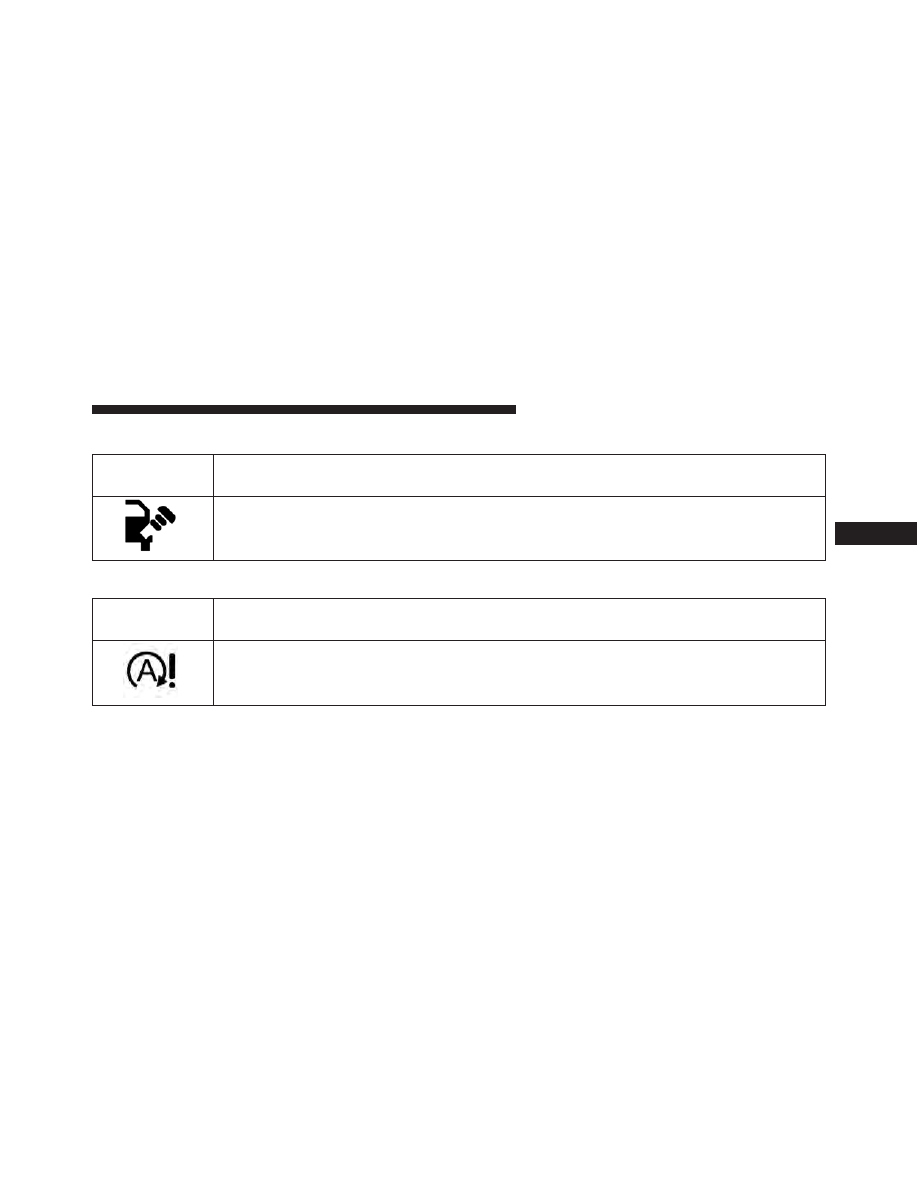

Loose Fuel Filler Cap Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

Loose Fuel Filler Cap Indicator Light — If Equipped
This light will illuminate when fuel filler cap is loose. Properly close the filler cap to disen-
gage the light. If the light does not turn off, please see your authorized dealer.

Service Stop/Start System Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

Service Stop/Start System Indicator Light — If Equipped
This telltale will turn on to indicate the Stop/Start system is not functioning properly and
service is required.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

321

Air Suspension Off-Road 1 Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

Air Suspension Off-Road 1 Indicator Light
This light will illuminate when the air suspension system is set to the Off-Road 1 setting.
For further information, refer to “Air Suspension System” in “Starting And Operating”.

Air Suspension Off-Road 2 Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

Air Suspension Off-Road 2 Indicator Light
This light will illuminate when the air suspension system is set to the Off-Road 2 setting.
For further information, refer to “Air Suspension System” in “Starting And Operating”.

322

UNDERSTANDING YOUR INSTRUMENT PANEL

Air Suspension Ride Height Raising Indicator Light— If Equipped

Yellow Telltale

Light

What It Means

Air Suspension Ride Height Raising Indicator Light
This light will blink and alert the driver that the vehicle is changing to a higher ride height.

Air Suspension Ride Height Lowering Indicator Light— If Equipped

Yellow Telltale

Light

What It Means

Air Suspension Ride Height Lowering Indicator Light
This light will blink and alert the driver that the vehicle is changing to a lower ride height.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

323

4WD Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

4WD Indicator Light
This light alerts the driver that the vehicle is in the four-wheel drive mode, and the front
and rear driveshafts are mechanically locked together forcing the front and rear wheels to
rotate at the same speed.

4 Low Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

4 Low Indicator Light
This light alerts the driver that the vehicle is in the four-wheel drive LOW mode. The front
and rear driveshafts are mechanically locked together forcing the front and rear wheels to
rotate at the same speed. Low range provides a greater gear reduction ratio to provide in-
creased torque at the wheels.

324

UNDERSTANDING YOUR INSTRUMENT PANEL

Yellow Telltale

Light

What It Means

Refer to “Four-Wheel Drive Operation — If Equipped” in “Starting And Operating” for fur-
ther information on four-wheel drive operation and proper use.

Service 4WD Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

Service 4WD Indicator Light
If the light stays on or comes on during driving, it means that the 4WD system is not func-
tioning properly and that service is required. We recommend you drive to the nearest ser-
vice center and have the vehicle serviced immediately.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

325

2WD Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

2WD Indicator Light
This light alerts the driver that the vehicle is in the two-wheel drive mode.

Green Telltale Indicator Lights

Park/Headlight ON Indicator Light

Green Telltale

Light

What It Means

Park/Headlight ON Indicator Light
This indicator will illuminate when the park lights or headlights are turned on.

326

UNDERSTANDING YOUR INSTRUMENT PANEL

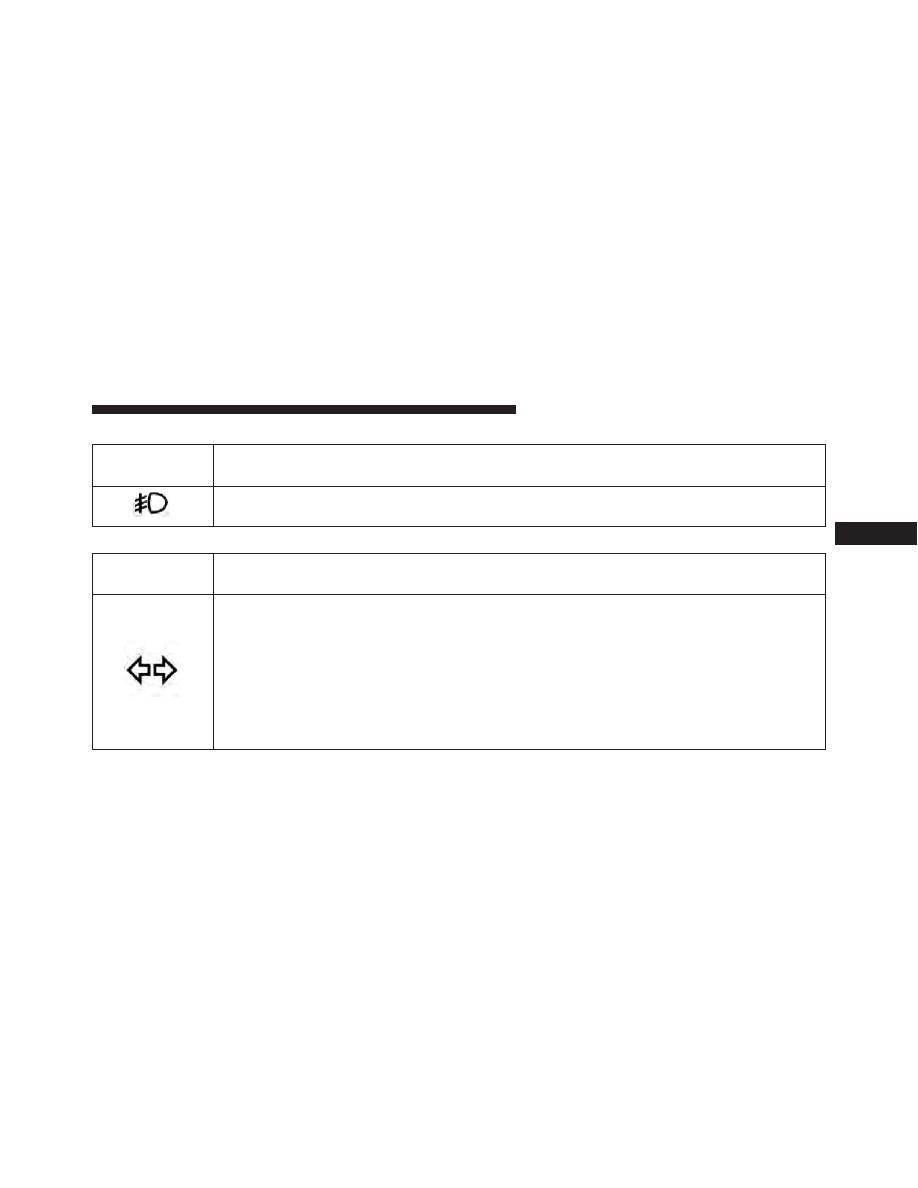

Front Fog Indicator Light — If Equipped

Green Telltale

Light

What It Means

Front Fog Indicator Light — If Equipped
This indicator will illuminate when the front fog lights are on.

Turn Signal Indicator Lights

Green Telltale

Light

What It Means

Turn Signal Indicator Lights
The instrument cluster directional arrow will flash independently for the LEFT or RIGHT
turn signal as selected, as well as the exterior turn signal lamp(s) (front and rear) as selected
when the multifunction lever is moved down (LEFT) or up (RIGHT).

NOTE:

• A continuous chime will sound if the vehicle is driven more than 1 mile (1.6 km) with

either turn signal on.

• Check for an inoperative outside light bulb if either indicator flashes at a rapid rate.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

327

Stop/Start Active Indicator Light — If Equipped

Green Telltale

Light

What It Means

Stop/Start Active Indicator Light — If Equipped
This telltale will illuminate when the Stop/Start function is in “Autostop” mode.

Electronic Speed Control Set Indicator Light — If Equipped

Green Telltale

Light

What It Means

Electronic Speed Control Set Indicator Light — If Equipped
This light will turn on when the electronic speed control has been set.

328

UNDERSTANDING YOUR INSTRUMENT PANEL

4WD AUTO Indicator Light — If Equipped

Green Telltale

Light

What It Means

4WD AUTO Indicator Light
This light alerts the driver that the vehicle is in the four-wheel drive auto mode, and the
front axle is engaged, but the vehicle’s power is sent to the rear wheels. Four-wheel drive
will be automatically engaged when the vehicle senses a loss of traction.
For further information on four-wheel drive operation and proper use, refer to “Four-Wheel
Drive Operation — If Equipped” in “Starting And Operating.”

4

UNDERSTANDING YOUR INSTRUMENT PANEL

329

White Telltale Indicator Lights

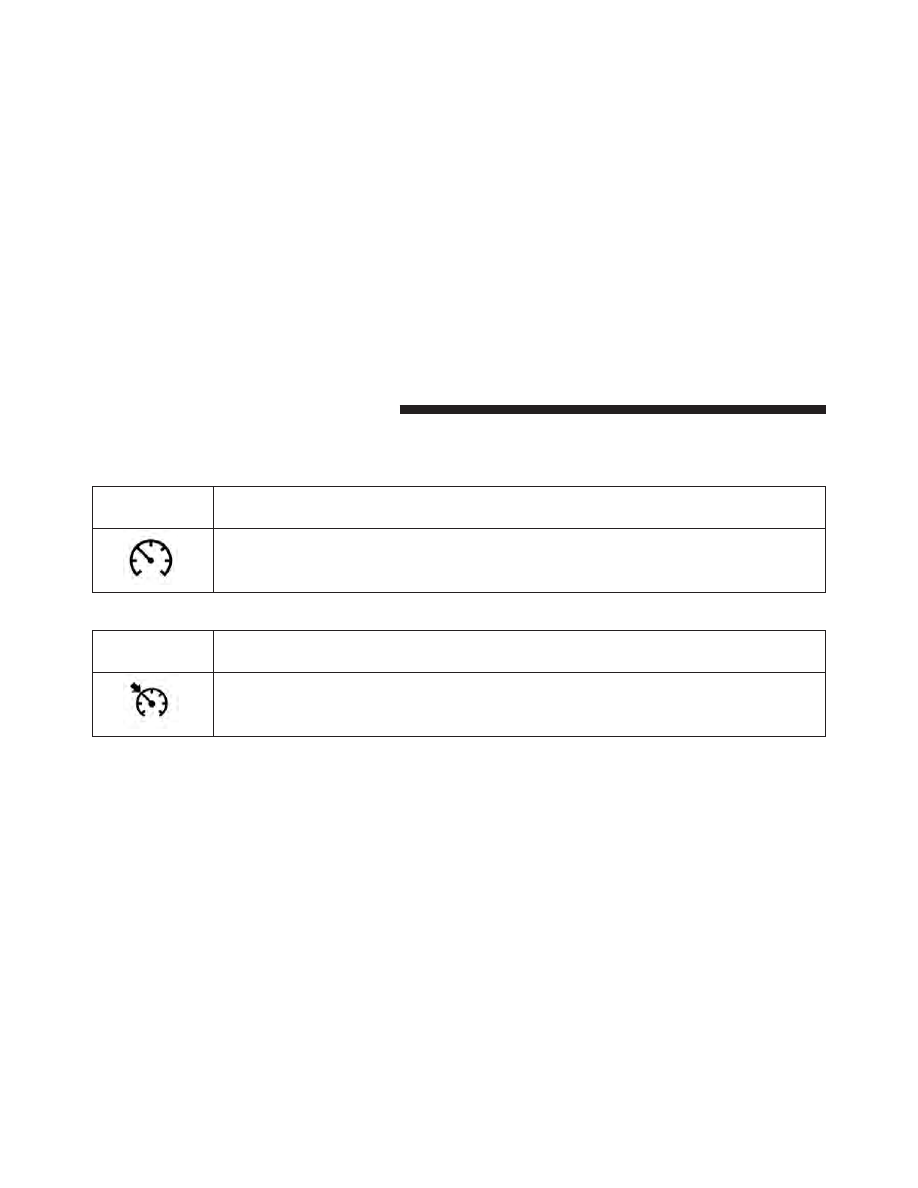

Cruise Control ON Indicator Light

White Telltale

Light

What It Means

Cruise Control ON Indicator Light
This light will turn on when the electronic speed control is ON, but not set.

Electronic Speed Control SET Indicator Light — If Equipped

White Telltale

Light

What It Means

Electronic Speed Control SET Indicator Light
This light will turn on when the electronic speed control is set. Refer to “Electronic Speed
Control” in “Understanding The Features Of Your Vehicle” for further information.

330

UNDERSTANDING YOUR INSTRUMENT PANEL

Hill Decent Control (HDC) Indicator Light — If Equipped

White Telltale

Light

What It Means

Hill Decent Control (HDC) Indicator Light
This indicator will illuminate when Hill Descent Control (HDC) has been selected using the
Hill Descent Control Switch. Refer to “Electronic Brake Control” in “Starting And Operat-
ing” for further information.

Blue Telltale Indicator Lights

High Beam Indicator Light

Blue Telltale

Light

What It Means

High Beam Indicator Light
This indicator shows that the high beam headlights are on. Push the multifunction control
lever away from you to switch the headlights to high beam. Pull the lever toward you to
switch the headlights back to low beam. Pull the lever toward you for a temporary high
beam on,

⬙flash to pass⬙ scenario.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

331
