Maximum number of characters in file/folder names:
• Level 1: 12 (including a separator ⬙.⬙ and a three-

character extension)

• Level 2: 31 (including a separator ⬙.⬙ and a three-

character extension)

Multi-session disc formats are supported by the radio.
Multi-session discs may contain combinations of normal
CD audio tracks and computer files (including MP3 files).
Discs created with an option such as

⬙keep disc open after

writing

⬙ are most likely multi-session discs. The use of

multi-session for CD audio or MP3 playback may result
in longer disc loading times.

Supported MP3 File Formats

The radio will recognize only files with the *.MP3 exten-
sion as MP3 files. Non-MP3 files named with the *.MP3
extension may cause playback problems. The radio is
designed to recognize the file as an invalid MP3 and will
not play the file.

When using the MP3 encoder to compress audio data to
an MP3 file, the bit rate and sampling frequencies in the
following table are supported. In addition, variable bit
rates (VBR) are also supported. The majority of MP3 files
use a 44.1 kHz sampling rate and a 192, 160, 128, 96 or
VBR bit rates.

MPEG Specifi-

cation

Sampling Fre-

quency (kHz)

Bit Rate (kbps)

MPEG-1 Audio

Layer 3

48, 44.1, 32

320, 256, 224,
192, 160, 128,

112, 96, 80, 64,

56, 48, 40, 32

MPEG-2 Audio

Layer 3

24, 22.05, 16

160, 128, 144,

112, 96, 80, 64,

56, 48, 40, 32,

24, 16, 8

380

UNDERSTANDING YOUR INSTRUMENT PANEL

ID3 Tag information for artist, song title, and album title
are supported for version 1 ID3 tags. ID3 version 2 is not
supported by the radios.

Playlist files are not supported. MP3 Pro files are not
supported.

Playback Of MP3 Files

When a medium containing MP3 data is loaded, the
radio checks all files on the medium. If the medium
contains a lot of folders or files, the radio will take more
time to start playing the MP3 files.

Loading times for playback of MP3 files may be affected
by the following:

• Media - CD-RW media may take longer to load than

CD-R media

• Medium formats - Multisession discs may take longer

to load than non-multisession discs

• Number of files and folders - Loading times will

increase with more files and folders

To increase the speed of disc loading, it is recommended
to use CD-R media and single-session discs. To create a
single-session disc, enable the “Disc at Once” option
before writing to the disc.

Enter/Browse Button (CD Mode For MP3/WMA
Play)

Pushing the Enter/Browse button will bring up a list of
all folders on the disc. Scrolling up or down the list is
done by turning the TUNE/SCROLL control knob. Se-
lecting a folder by pushing the ENTER/BROWSE button
will begin playing the files contained in that folder (or the
next folder in sequence if the selection does not contain
playable files).

The folder list will time out after five seconds.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

381

INFO Button (CD Mode For MP3/WMA Play)

Pushing the INFO button repeatedly will scroll through
the following TAG information: Song Title, Artist, File
Name, and Folder Name (if available).

Push the INFO button once more to return to

⬙elapsed

time

⬙ priority mode.

Push and hold the INFO button for three seconds or more
and the radio will display song titles for each file.

Push and hold the INFO button again for three seconds
to return to

⬙elapsed time⬙ display.

Operation Instructions — Auxiliary Mode

The auxiliary (AUX) jack is an audio input jack which
allows the user to plug in a portable device such as an MP3
player and utilize the vehicle’s audio system to amplify the
source and play through the vehicle speakers.

Pushing the PLAYER button will change the mode to
auxiliary device if the AUX jack is connected.

NOTE:

• The head unit will have no control of the AUX device.

You can only control the volume on the head unit. No
information about the song will be displayed.

• The AUX device must be turned on and the device’s

volume set to the proper level. If the AUX audio is not
loud enough, turn the device’s volume up. If the AUX
audio sounds distorted, turn the device’s volume
down and radio volume up.

Operation Instructions — Universal Serial Bus
(USB) — If Equipped

The USB audio input allows the user to plug in a flash
drive and utilize the vehicle’s audio system to amplify
the source and play through the vehicle speakers.

382

UNDERSTANDING YOUR INSTRUMENT PANEL

Pushing the PLAYER button will change the mode to
USB or when an external USB drive is connected.

Pushing the ENTER/BROWSE button while in USB
mode will bring up a list of available categories within
the USB. The categories will consist of: Playlists, Artist,
Album, Genre, Audiobooks, Podcasts and all Songs.
Browsing through the categories will function the same
as iPod browse. USB will not have folder browsing.

If the USB connected does not have any audio files and
the user selects USB as the device to play audio the screen
will display, “No audio files found.” This messaged is to
be displayed for all devices that do not have audio files
when connected and selected.

Security

If this radio is installed in a vehicle that does not have a
matching Vehicle Identification Number (VIN) an Secu-
rity code will need to be entered by the dealer.

CD PLAYER — IF EQUIPPED

The single disc CD player is located in the center console.

NOTE:

• The ignition switch must be in the ON or ACC position

before the CD player will operate.

• The CD Player is part of the radio for the Uconnect 200.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

383

CD Player Operating Instructions

Loading

To insert disc into the player, follow the instructions
shown:

1. Gently insert the disc with the label facing the rear of

the vehicle while the light below the loading slot is
illuminated. The disc will automatically be pulled into
the CD player.

2. Upon insertion, the disc will begin to play, and the

light below the loading slot will turn off.

EJECT (EJT) Button

If there is a disc in the CD player, push the EJT button
and the disc will eject. If you do not remove the disc
within 10 seconds, it will be reloaded.

CD Player

384

UNDERSTANDING YOUR INSTRUMENT PANEL

Uconnect — If Equipped

If equipped with Uconnect 8.4, refer to the Uconnect 8.4
manual for further information.

iPod/USB/MP3 CONTROL WITH Uconnect VOICE
COMMAND — IF EQUIPPED

This feature allows an iPod or external USB device to be
plugged into the USB port.

iPod control supports Mini, 4G, Photo, Nano, 5G iPod
and iPhone devices. Some iPod software versions may
not fully support the iPod control features. Please visit
Apple’s website for software updates.

If equipped with Uconnect 8.4, refer to the Uconnect
User’s Manual for further details on iPod, USB, and MP3
usage.

Connecting The iPod Or External USB Device

Use the connection cable to connect an iPod or external
USB device to the vehicle’s USB/AUX connector port
which is located in the center console.

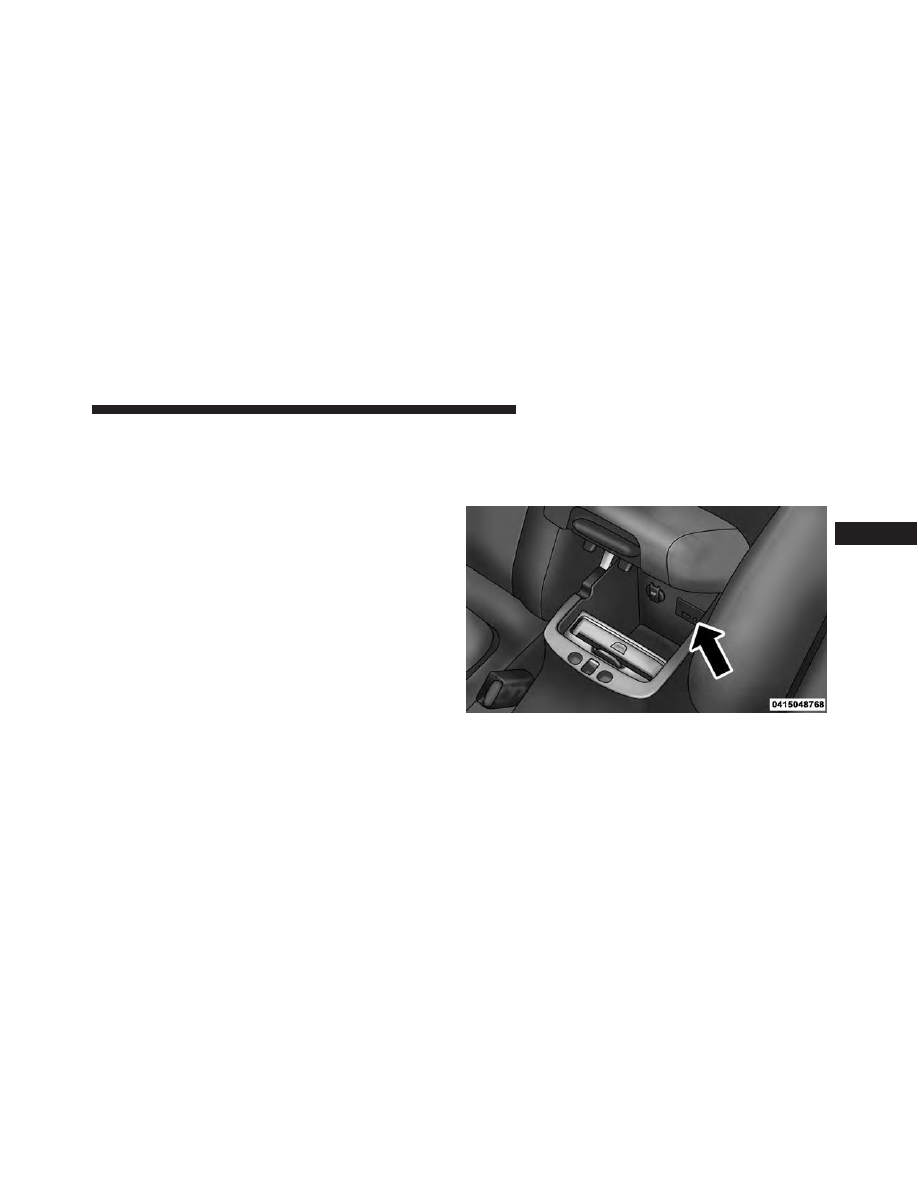

Center Console USB/AUX Connector Port

4

UNDERSTANDING YOUR INSTRUMENT PANEL

385

NOTE:

The center console will have a position where the

iPod or consumer electronic audio device cable can be
routed through without damaging the cable when clos-
ing the lid. A factory cut out space for the cable to be
routed may be located in the base of the center console on
either the front or side. This allows routing of the cable
without damaging it while closing the lid. If a cut out is
not available in the center console base, route the cable
away from the lid latch and in a place that will allow the
lid to close without damaging the cable.

Once the audio device is connected and synchronized to
the vehicle’s iPod/USB/MP3 control system (iPod or
external USB device may take a few minutes to connect),
the audio device starts charging and is ready for use by
pressing radio switches, as described below.

Center Console USB/AUX Connector Port Cable Routing

386

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

If the audio device battery is completely dis-

charged, it may not communicate with the iPod/USB/
MP3 control system until a minimum charge is attained.
Leaving the audio device connected to the iPod/USB/
MP3 control system may charge it to the required level.

Using This Feature

By using an external USB device to connect to the USB
port:

• The audio device can be played on the vehicle’s sound

system, providing metadata (artist, track title, album,
etc.) information on the radio display.

• The audio device can be controlled using the radio

buttons to Play, Browse, and List the iPod contents.

• The audio device battery charges when plugged into

the USB/AUX connector (if supported by the specific
audio device).

Controlling The iPod Or External USB Device
Using Radio Buttons

To enter the iPod/USB/MP3 control mode and access a
connected audio device, either push the “AUX” button
on the radio faceplate or push the VR button and say

⬙USB⬙ or ⬙Switch to USB.⬙ Once in the iPod/USB/MP3
control mode, audio tracks (if available from audio
device) start playing over the vehicle’s audio system.

Play Mode

When switched to iPod/USB/MP3 control mode, the
iPod or external USB device automatically starts Play
mode. In Play mode, the following buttons on the radio
faceplate may be used to control the iPod or external USB
device and display data:

• Use the TUNE/SCROLL control knob to select the next

or previous track.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

387

• Turning it clockwise (forward) by one click, while

playing a track, skips to the next track or push the
VR

button and say

⬙Next Track.⬙

• Turning it counterclockwise (backward) by one click,

will jump to the previous track in the list or push the
VR

button and say

⬙Previous Track⬙

• Jump backward in the current track by pushing and

holding the << RW button. Holding the << RW
button long enough will jump to the beginning of the
current track.

• Jump forward in the current track by pushing and

holding the FF>> button.

• A single push backward << RW or forward FF>> will

jump backward or forward respectively, for five sec-
onds.

• Use the << SEEK button during play mode to jump to

the start of the current track. Pushing the SEEK>>

button during play mode will jump to the next track in
the list, or push the VR

button and say

⬙Next or

Previous Track.

⬙

• While a track is playing, push the INFO button to see

the associated metadata (artist, track title, album, etc.)
for that track. Pushing the INFO button again jumps to
the next screen of data for that track. Once all screens
have been viewed, the last INFO button push will go
back to the play mode screen on the radio.

• Pushing the REPEAT button will change the audio

device mode to repeat the current playing track or
push the VR

button and say

⬙Repeat ON⬙ or

⬙Repeat Off.⬙

• Push the SHUFFLE button to play the selections on the

USB/iPod device in random order to provide an
interesting change of pace. To stop Shuffle Mode, push
the SHUFFLE button again. To turn SHUFFLE On/Off

388

UNDERSTANDING YOUR INSTRUMENT PANEL

with Voice Commands, push the VR

button, wait

for the beep, and say “Shuffle On” or “Shuffle Off.”

List Or Browse Mode

During Play mode, pushing any of the buttons described
below, will bring up Browse mode. List mode enables
scrolling through the list of menus and tracks on the
audio device.

In Browse mode, the radio PRESET buttons are used as
shortcuts to the following lists on the external USB
device.

• Preset 1 – Playlists
• Preset 2 – Artists
• Preset 3 – Albums
• Preset 4 – Genres
• Preset 5 – Audiobooks

• Pushing a PRESET button will display the current list

on the top line and the first item in that list on the
second line.

• To exit Browse mode without making a selection, push

the same PRESET button again to go back to Play
mode

.

• Browse button: The Browse button will display the

top level menu of the iPod or external USB device.
Push and then turn the TUNE/SCROLL control knob
to list the top-menu item to be selected and push the
TUNE/SCROLL

control knob to select. This will dis-

play the next sub-menu list item on the audio device,
then follow the same steps to go to the desired track in
that list. Not all iPod or external USB device sub-menu
levels are available on this system.

• A-B-C button: For all player devices, pushing the

A-B-C

button while browsing will present an ABC

jump feature. The system will show the available first

4

UNDERSTANDING YOUR INSTRUMENT PANEL

389

letters of the item being browsed. If letters do not have
items they will not be shown, “_” will be shown in
their place. After selecting a letter you will be taken to
the first item of that letter within the entire list. When
a browse subcategory is selected and contains no
contents, “No items found” will be displayed on the
screen. This message times out after three seconds, and
will take you back to the submenu you were previ-
ously in.

CAUTION!

• Leaving the iPod or external USB device (or any

supported device) anywhere in the vehicle in ex-
treme heat or cold can alter the operation or dam-
age the device. Follow the device manufacturer’s
guidelines.

(Continued)

CAUTION! (Continued)

• Placing items on the iPod or external USB device,

or connections to the iPod or external USB device
in the vehicle, can cause damage to the device
and/or to the connectors.

WARNING!

Do not plug in or remove the iPod or external USB
device while driving. Failure to follow this warning
could result in an accident.

Bluetooth Streaming Audio (BTSA)

Music can be streamed from your cellular phone to the
Uconnect phone system.

Refer to the Uconnect Radio Supplement for further
information on Bluetooth connectivity.

390

UNDERSTANDING YOUR INSTRUMENT PANEL

Controlling BTSA Using Radio Buttons

To enter BTSA mode, push either “AUX” button on the
radio or push the VR

button and say “Bluetooth

Streaming Audio.”

Play Mode

When switched to BTSA mode, some audio devices can
start playing music over the vehicle’s audio system, but
some devices require the music to be initiated on the
device first, then it will get streamed to the Uconnect
phone system. Seven devices can be paired to the
Uconnect phone system, but just one can be selected and
played.

Selecting A Different Audio Device

1. Push the Phone

button to begin.

2. After the

⬙Ready⬙ prompt and following the beep, say

⬙Setup⬙, then say ⬙Select Audio Devices.⬙

3. Say the name of the audio device or ask the Uconnect

phone system to list the audio devices.

Next Track

Use the SEEK UP button, or push the VR

button on

the radio and say “Next Track,” to jump to the next
music track on your cellular phone.

Previous Track

Use the SEEK DOWN button, or push the VR

button

on the radio and say “Previous Track,” to jump to the
previous music track on your cellular phone.

Browse

Browsing is not available on a Bluetooth Streaming
Audio (BTSA) device. Only the current song that is
playing will display info.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

391

STEERING WHEEL AUDIO CONTROLS

The remote sound system controls are located on the rear
surface of the steering wheel. Reach behind the wheel to
access the switches.

The right-hand control is a rocker-type switch with a
pushbutton in the center and controls the volume and
mode of the sound system. Pushing the top of the rocker
switch will increase the volume, and pushing the bottom
of the rocker switch will decrease the volume.

Pushing the center button will make the radio switch
between the various modes available (AM/FM/SAT/
CD/HDD/AUX, etc.).

The left-hand control is a rocker-type switch with a
pushbutton in the center. The function of the left-hand
control is different depending on which mode you are in.

The following describes the left-hand control operation in
each mode.

Radio Operation

Pushing the top of the switch will “Seek” up for the next
listenable station and pushing the bottom of the switch
will “Seek” down for the next listenable station.

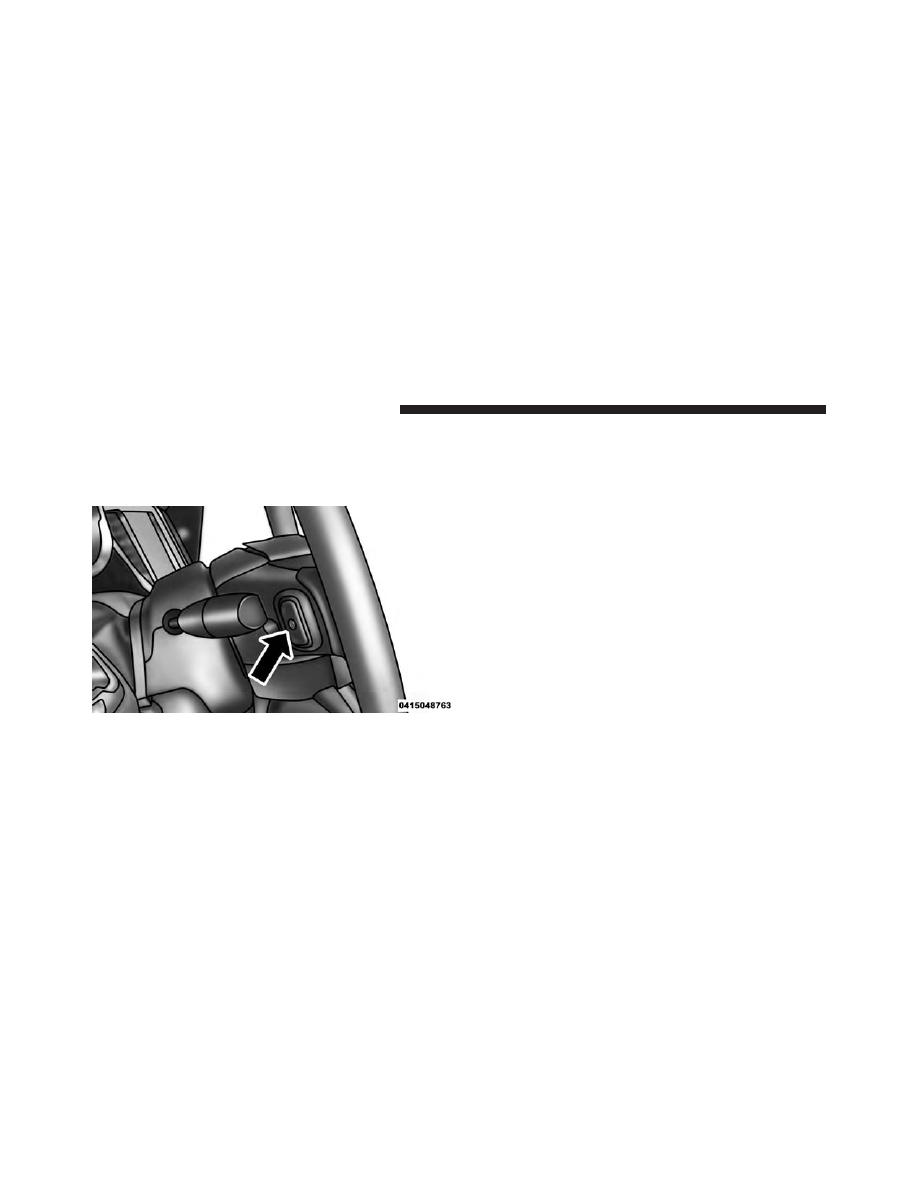

Remote Sound Controls (Back View Of Steering Wheel)

392

UNDERSTANDING YOUR INSTRUMENT PANEL

The button located in the center of the left-hand control
will tune to the next preset station that you have pro-
grammed in the radio preset button.

CD Player

Pushing the top of the switch once will go to the next
track on the CD. Pushing the bottom of the switch once
will go to the beginning of the current track, or to the
beginning of the previous track if it is within eight
seconds after the current track begins to play.

If you push the switch up or down twice, it plays the
second track; three times, it will play the third, etc.

The center button on the left side rocker switch has no
function for a single-disc CD player. However, when a
multiple-disc CD player is equipped on the vehicle, the
center button will select the next available CD in the player.

CD/DVD DISC MAINTENANCE

To keep a CD/DVD in good condition, take the following
precautions:

1. Handle the disc by its edge; avoid touching the

surface.

2. If the disc is stained, clean the surface with a soft cloth,

wiping from center to edge.

3. Do not apply paper or tape to the disc; avoid scratch-

ing the disc.

4. Do not use solvents such as benzene, thinner, cleaners,

or anti-static sprays.

5. Store the disc in its case after playing.

6. Do not expose the disc to direct sunlight.

7. Do not store the disc where temperatures may become

too high.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

393

NOTE:

If you experience difficulty in playing a particular

disc, it may be damaged (e.g., scratched, reflective coat-
ing removed, a hair, moisture or dew on the disc)
oversized, or have protection encoding. Try a known
good disc before considering disc player service.

RADIO OPERATION AND MOBILE DEVICES

Under certain conditions, the mobile device being on in
your vehicle can cause erratic or noisy performance from
your radio. This condition may be lessened or eliminated
by relocating the mobile device antenna. This condition is
not harmful to the radio. If your radio performance does
not satisfactorily “clear” by the repositioning of the
antenna, it is recommended that the radio volume be
turned down or off during mobile device operation when
not using Uconnect (if equipped).

CLIMATE CONTROLS

The air conditioning and heating system is designed to
make you comfortable in all types of weather. This
system can be operated through either the controls on the
instrument panel or through the Uconnect 8.4 system
display if equipped.

When the Uconnect 8.4 system is in different modes
(Radio, Player, Settings, More, etc.) the driver and pas-
senger temperature settings will be indicated at the top of
the display.

Manual Heating And Air Conditioning — If
Equipped

The Manual Temperature Controls consist of a series of
outer rotary dials and inner push knobs.

394

UNDERSTANDING YOUR INSTRUMENT PANEL

1. Blower Control

Rotate this control to regulate the amount of air forced
through the ventilation system in any mode. The blower
speed increases as you move the control to the right from
the “O” (OFF) position. There are seven blower speeds.

2. Recirculation Control

Pushing the Recirculation Control button will temporar-
ily put the system in recirculation mode. This can be used
when outside conditions such as smoke, odors, dust, or
high humidity are present. Activating recirculation will
cause the LED in the control button to illuminate.

NOTE:

• Continuous use of the Recirculation mode may make

the inside air stuffy and window fogging may occur.
Extended use of this mode is not recommended.

• The use of the Recirculation mode in cold or damp

weather will cause windows to fog on the inside,
because of moisture buildup inside the vehicle. Se-
lect the outside air position for maximum defogging.

• The A/C will engage automatically to prevent fog-

ging when the recirculation button is pushed and the
mode control is set to panel or Bi-Level.

Manual Climate Control Buttons

4

UNDERSTANDING YOUR INSTRUMENT PANEL

395
