Glass Surfaces
All glass surfaces should be cleaned on a regular basis
with MOPAR

威 Glass Cleaner or any commercial

household-type glass cleaner. Never use an abrasive type
cleaner. Use caution when cleaning the inside rear win-
dow equipped with electric defrosters or the right rear
quarter window equipped with the radio antenna. Do
not use scrapers or other sharp instruments which may
scratch the elements. When cleaning the rearview mirror,
spray cleaner on the towel or rag that you are using. Do
not spray cleaner directly on the mirror.

Instrument Panel Cover
The instrument panel cover has a low glare surface which
minimizes reflections on the windshield. Do not use
protectants or other products which may cause undesir-
able reflections. Use soap and warm water to restore the
low glare surface.

Instrument Panel Bezels

CAUTION!

When installing hanging air fresheners in your ve-
hicle, read the installation instructions carefully.
Some air fresheners will damage the finish of
painted or decorated parts if allowed to directly
contact any surface.

Cleaning Plastic Instrument Cluster Lenses
The lenses in front of the instruments in this vehicle are
molded in clear plastic. When cleaning the lenses, care
must be taken to avoid scratching the plastic.

1. Clean with a wet, soft rag. A mild soap solution may
be used, but do not use high alcohol content or abrasive
cleaners. If soap is used, wipe clean with a clean, damp
rag.

2. Dry with a soft cloth.

444

MAINTAINING YOUR VEHICLE

Seat Belt Maintenance
Do not bleach, dye or clean the seat belts with chemical
solvents or abrasive cleaners. This will weaken the fabric.
Sun damage can also weaken the fabric.

If the seat belts need cleaning, use a mild soap solution or
lukewarm water. Do not remove the seat belts from the
car to wash them. Dry with a soft cloth.

Replace the seat belts if they appear frayed or worn or if
the buckles do not work properly.

FUSES

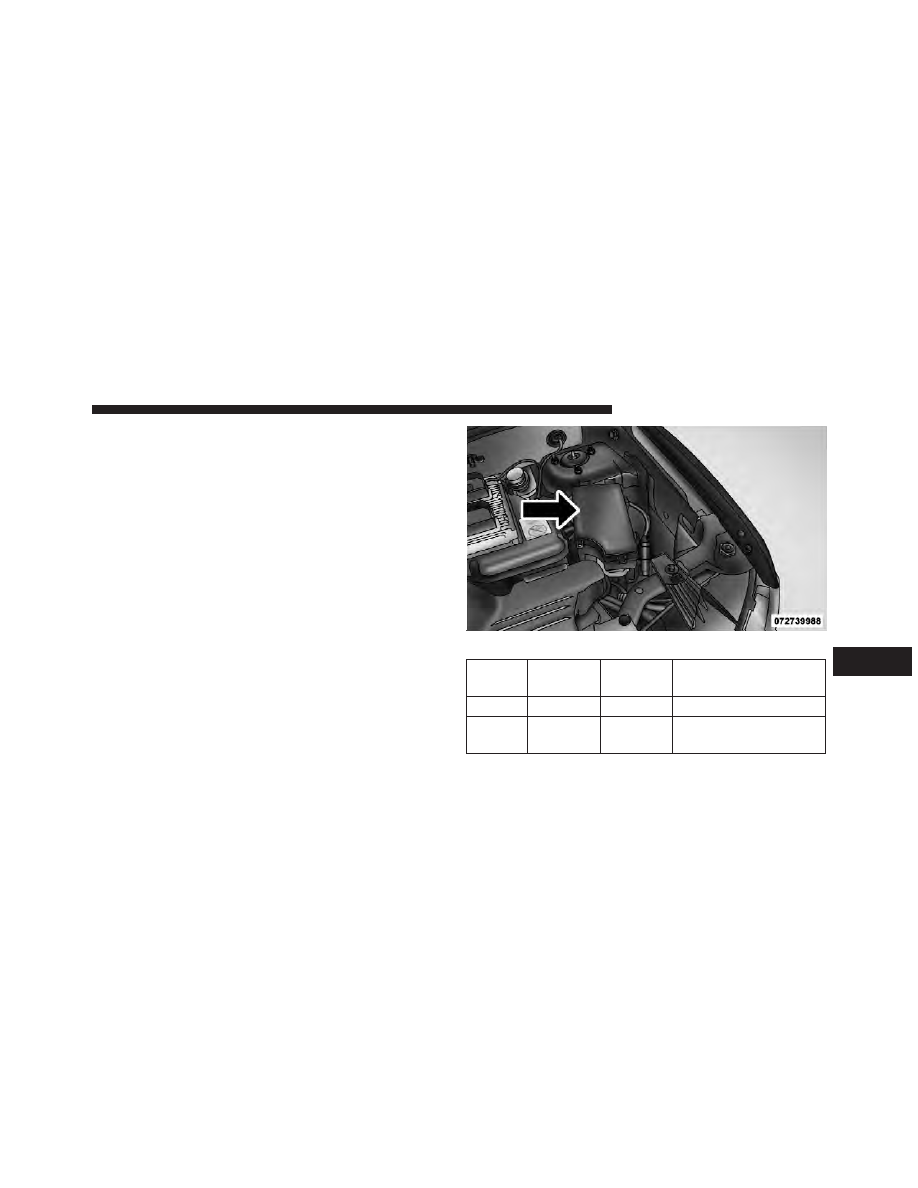

Integrated Power Module

The Integrated Power Module is located in the engine
compartment near the air cleaner assembly. This center
contains cartridge fuses and mini-fuses. A label that
identifies each component may be printed on the inside
of the cover. Refer to “Engine Compartment” in “Main-
taining Your Vehicle” for further information.

Cavity Cartridge

Fuse

Mini-

Fuse

Description

1

Empty

Empty

2

15 Amp

Lt Blue

AWD/4WD Control
Module – If Equipped

Integrated Power Module

7

MAINTAINING YOUR VEHICLE

445

Cavity Cartridge

Fuse

Mini-

Fuse

Description

3

10 Amp

Red

Rear Center Brake
Light Switch

4

10 Amp

Red

Ignition Switch/
Occupant Classifica-
tion Module

5

20 Amp

Yellow

Trailer Tow – If
Equipped

6

10 Amp

Red

Power Mirror/
Steering Control Sat-
ellite Radio/Hands-
Free Phone

7

30 Amp

Green

Ignition Off Draw

8

30 Amp

Green

Ignition Off Draw

9

40 Amp

Green

Power Seats

Cavity Cartridge

Fuse

Mini-

Fuse

Description

10

20 Amp

Yellow

Power Locks/Interior
Lighting

11

15 Amp

Lt Blue

Power Outlet

12

20 Amp

Yellow

115V AC Inverter – If
Equipped

13

20 Amp

Yellow

Cigar Lighter

14

10 Amp

Red

Instrument Cluster

15

40 Amp

Green

Radiator Fan

16

15 Amp

Lt Blue

Dome Lamp/
Sunroof/Rear Wiper
Motor

17

10 Amp

Red

Wireless Control
Module

446

MAINTAINING YOUR VEHICLE

Cavity Cartridge

Fuse

Mini-

Fuse

Description

18

40 Amp

Green

Auto Shutdown Relay

19

20 Amp

Yellow

Radio Amplifiers

20

15 Amp

Lt Blue

Radio

21

10 Amp

Red

Intrusion Module/
Siren – If Equipped

22

10 Amp

Red

Heating, AC/
Compass

23

15 Amp

Lt Blue

Auto Shutdown Relay

24

15 Amp

Lt Blue

Power Sunroof – If
Equipped

25

10 Amp

Red

Heated Mirror – If
Equipped

Cavity Cartridge

Fuse

Mini-

Fuse

Description

26

15 Amp

Lt Blue

Auto Shutdown Relay

27

10 Amp

Red

Airbag Control Mod-
ule

28

10 Amp

Red

Airbag Control
Module/Occupant
Classification Module

29

Hot Car (No Fuse Re-
quired)

30

20 Amp

Yellow

Heated Seat – If
Equipped

31

10 Amp

Red

Headlamp Washer –
If Equipped

32

30 Amp

Pink

Auto Shutdown Relay

7

MAINTAINING YOUR VEHICLE

447

Cavity Cartridge

Fuse

Mini-

Fuse

Description

33

10 Amp

Red

J1962 Conn/
Powertrain Control
Module

34

30 Amp

Pink

Antilock BrakeValve

35

40 Amp

Green

Antilock Brake Pump

36

30 Amp

Pink

Headlamp/Washer
Control/Smart Glass
– If Equipped

37

25 Amp

Natural

Diesel Fuel Heater –
If Equipped

CAUTION!

• When installing the IPM cover, it is important to

ensure the cover is properly positioned and fully
latched. Failure to do so may allow water to get
into the IPM, and possibly result in an electrical
system failure.

• When replacing a blown fuse, it is important to

use only a fuse having the correct amperage rating.
The use of a fuse with a rating other than indicated
may result in a dangerous electrical system over-
load. If a properly rated fuse continues to blow, it
indicates a problem in the circuit that must be
corrected.

448

MAINTAINING YOUR VEHICLE

VEHICLE STORAGE

If you will not be using your vehicle for more than
21 days, you may want to take steps to preserve your
battery.

• Disengage the mini-fuse in the Power Distribution

Center labeled IOD (Ignition Off-Draw).

• Or disconnect the negative cable from the battery.
• Anytime you store your vehicle, or keep it out of

service (i.e., vacation) for two weeks or more, run the
air conditioning system at idle for about five minutes
in the fresh air and high blower setting. This will
ensure adequate system lubrication to minimize the
possibility of compressor damage when the system is
started again.

REPLACEMENT BULBS

All the inside bulbs are brass or glass wedge base.
Aluminum base bulbs are not approved and should not
be used for replacement.

LIGHT BULBS – Interior

Bulb Number

Front Header Lamp . . . . . . . . . . . . . . . . . . . . . . T578
Center Dome Lamp . . . . . . . . . . . . . . . . . . . . . . T578
Rear Cargo/Flashlight . . . . . . . . . . . . . . . . . 8–A35LF

LIGHTS BULBS – Exterior

Bulb Number

Low Beam/High Beam Headlamp . . . . . . . . . . . . H13
Front Park/Turn Signal/Side Marker Lamp . . . 3157AK
Front Fog Lamp . . . . . . . . . . . . . . . . . . . . . . PSX24W
Center High-Mounted Stop Lamp
(CHMSL) . . . . . . . . . . . . . . . . . . . . . . LED Assembly
Rear Tail/Stop Lamp . . . . . . . . . . . . . . . . . . . . . 3157
Rear Turn Signal Lamp . . . . . . . . . . . . . . . . . 3757AK
Backup Lamp . . . . . . . . . . . . . . . . . . . . . . 921 W16W
License Lamp. . . . . . . . . . . . . . . . . . . . . . . . . . W5W

7

MAINTAINING YOUR VEHICLE

449

BULB REPLACEMENT

Front Headlamps, Parking, and Turn Signal
Lamps

NOTE:

The headlamp bulb can be accessed from under

the hood without the removal of the inner fender well. It
will be necessary to remove the inner fender well to
service the park/turn signal bulb that is located toward
the outboard side of the head lamp unit.

1. Disconnect and isolate the negative battery cable.

2. Working in the appropriate wheel well, loosen the
front of the splash shield, but do not fully remove it.

3. Looking up through the front wheel well, locate the
bulb which needs replacing. The headlamp bulb is the
inboard bulb and the park/turn signal bulb is the out-
board bulb.

4. Disconnect the bulb electrical connector.

5. Grasp the bulb, twist 1/4 turn counterclockwise and
pull straight out of front lamp unit.

Fog Lamps

CAUTION!

Do not contaminate the bulb glass by touching it
with your fingers or by allowing it to contact other
oily surfaces. Shortened bulb life will result.

1. Disconnect and isolate the negative battery cable.

2. Remove the front wheel and tire on the same side of
the vehicle as the fog lamp being serviced. Refer to
“Jacking and Tire Changing” in “What To Do In Emer-
gencies” for further information.

3. Remove the three screws that secure the outboard side
of the front wheel house splash shield to the front fascia.

450

MAINTAINING YOUR VEHICLE

4. Remove the push pin fastener that secures the inboard
side of the splash shield to the front end sheet metal.

5. Remove the two push pin fasteners that secure the
forward edge of the splash shield to the front fascia
closure panel.

6. Fold the front of the splash shield rearward far enough
to access the back of the front fascia.

7. From behind the front fascia disconnect the engine
compartment wire harness connector from the front fog
lamp bulb connector receptacle.

8. Firmly grasp the bulb by the two latch features and
squeeze them together to unlock the bulb from the back
of the front fog lamp housing.

9. Pull the bulb straight out from the keyed opening in
the housing.

Rear Tail, Turn Signal, and Backup Lamps

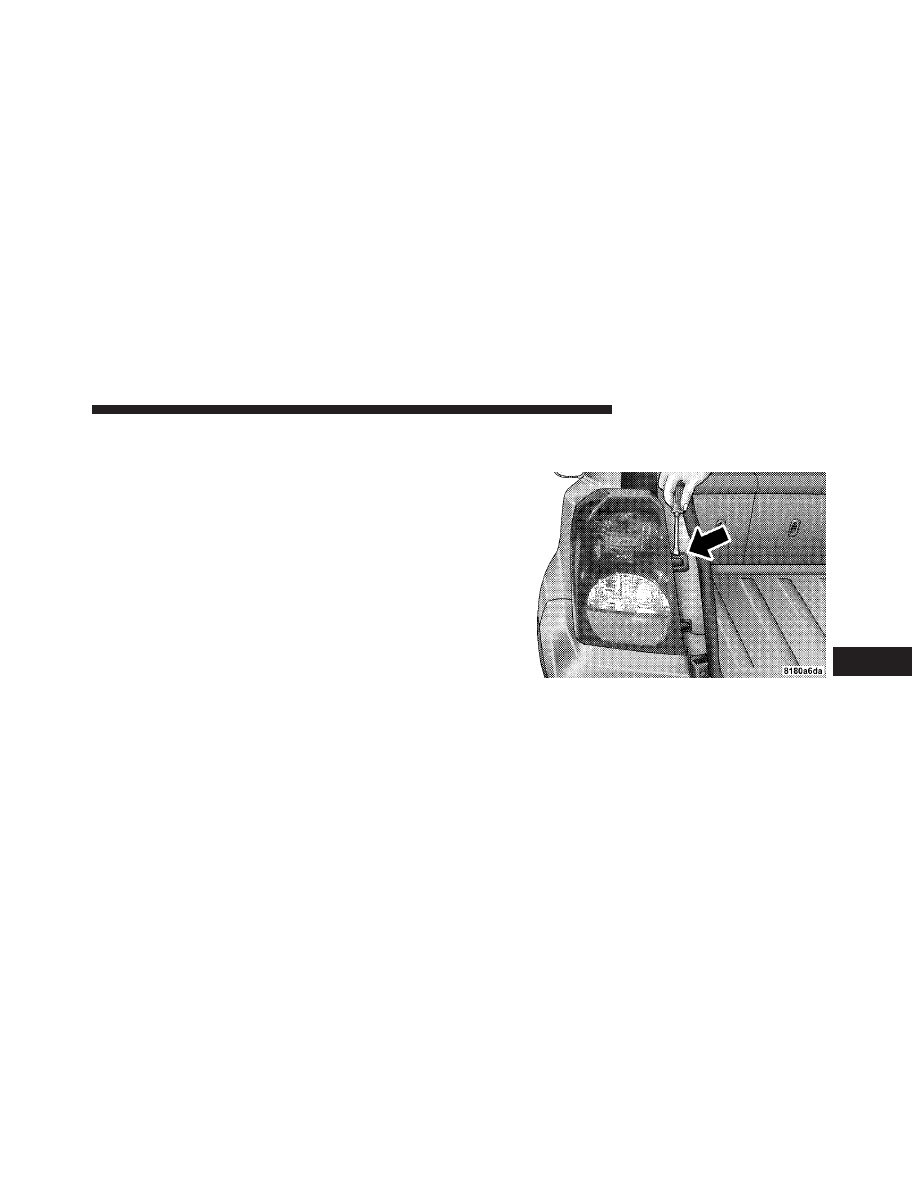

1. Remove the two push-pins from the tail lamp housing.

7

MAINTAINING YOUR VEHICLE

451

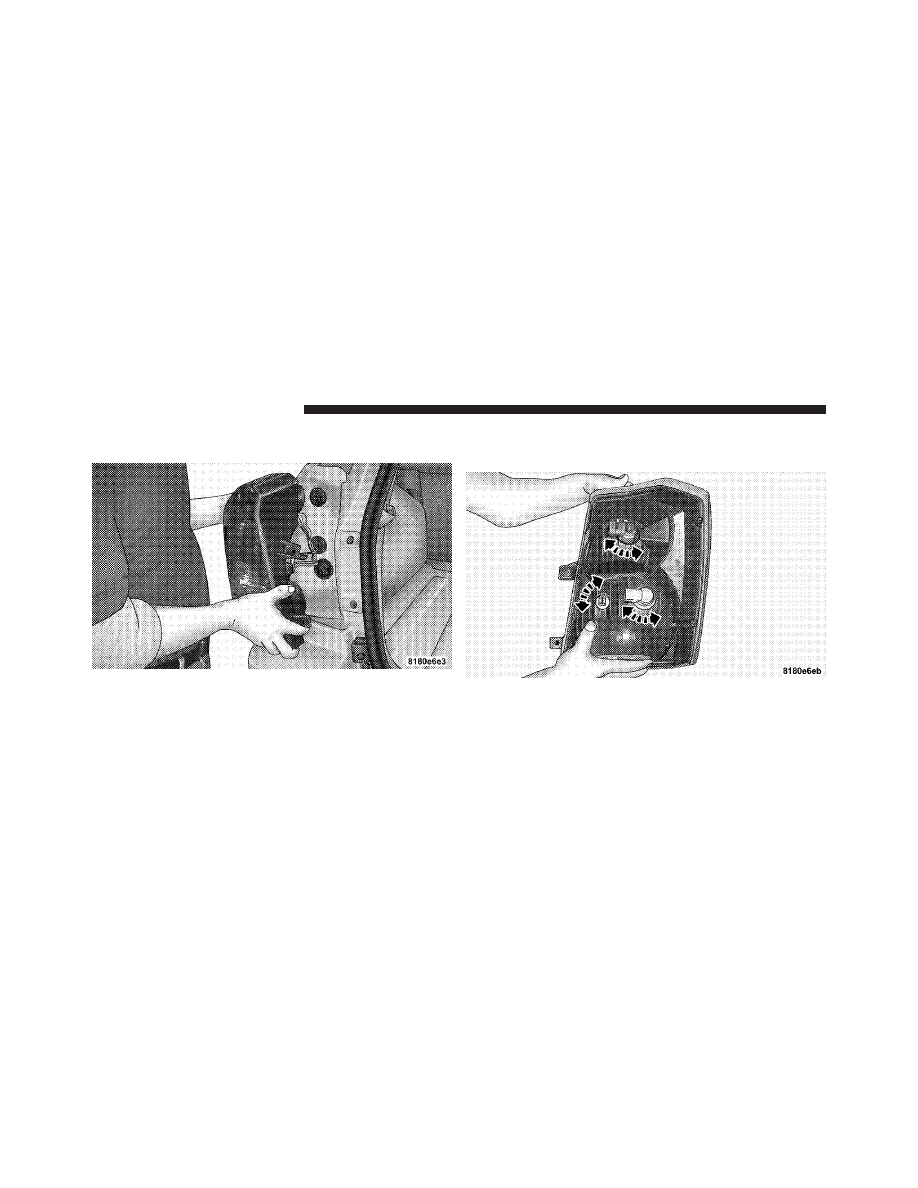

2. Grasp the tail lamp and pull firmly to disengage the
lamp from the aperture panel.

NOTE:

It is not necessary to completely remove the tail

lamp unit. Once loosened from the quarter panel, there
should be enough room to service any of the bulbs.

3. Disconnect the electrical connector from the bulb.

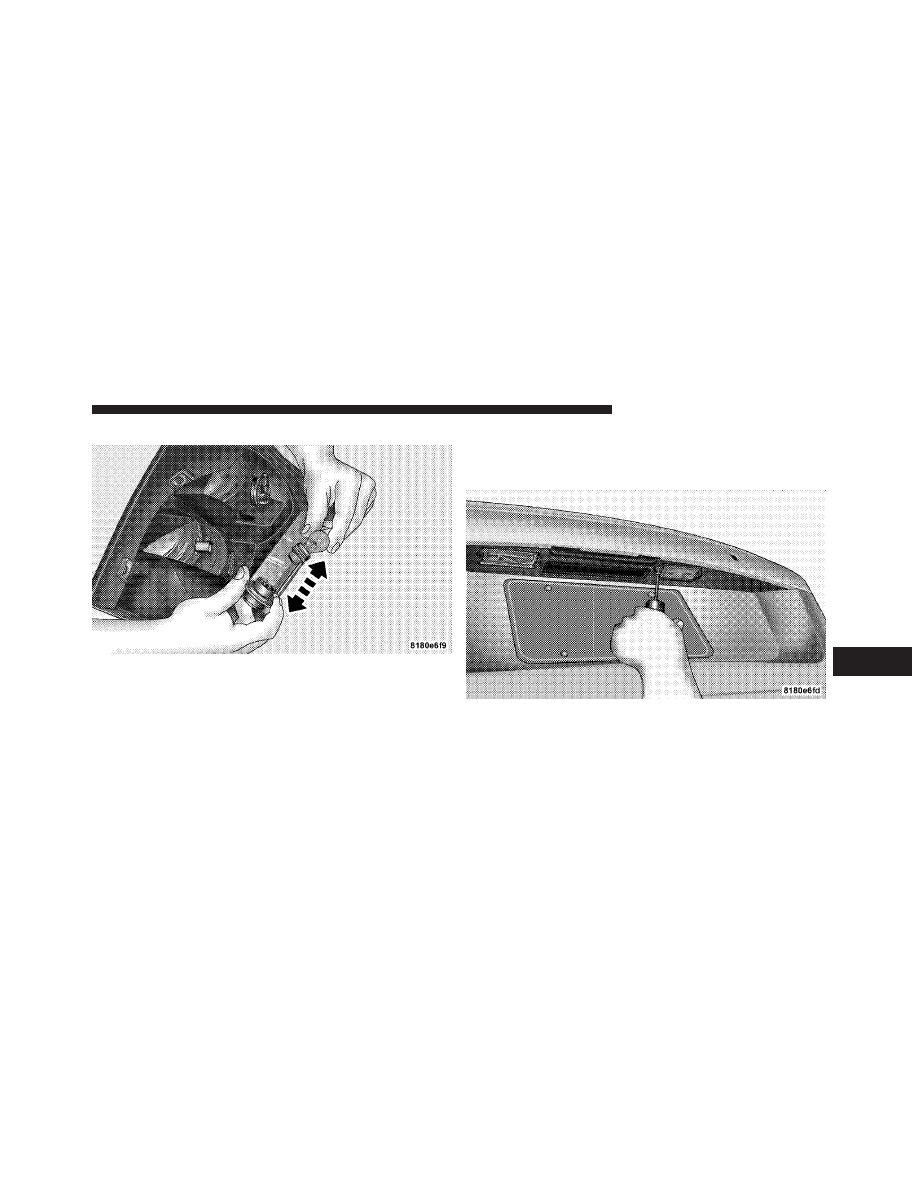

4. Twist and remove socket from the lamp.

452

MAINTAINING YOUR VEHICLE

5. Remove the bulb from the socket and replace.

License Lamps

1. Using a trim stick or equivalent, gently pry on the side
of the license plate lamp to release it from the liftgate.

7

MAINTAINING YOUR VEHICLE

453

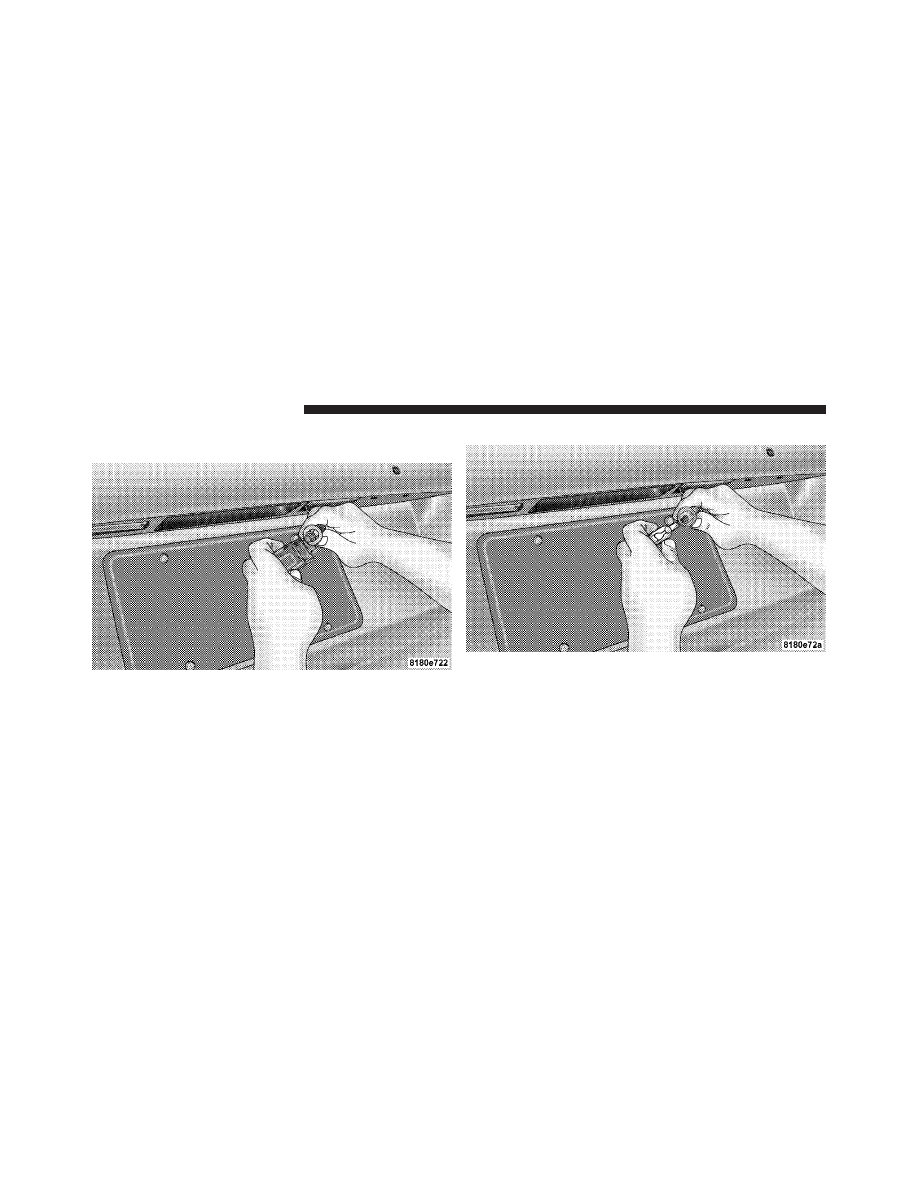

2. Rotate the socket 1/4 turn counterclockwise and re-
move from the lamp.

3. Pull the bulb from the socket.

Center High-Mounted Stoplamp

The lamp is an LED assembly. See your authorized dealer
for replacement.

454

MAINTAINING YOUR VEHICLE

FLUID CAPACITIES

U.S.

Metric

Fuel (Approximate)

13.6 Gallons

51.5 Liters

Engine Oil with Filter
2.0L and 2.4L Engine (SAE 5W-20, API Certified)

4.5 Quarts

4.26 Liters

Cooling System *
2.0L and 2.4L Engine (MOPAR

威 Engine Coolant/Antifreeze

5 Year/100,000 Mile Formula or equivalent)

7.2 Quarts

6.8 Liters

* Includes heater and coolant recovery bottle filled to MAX level.

7

MAINTAINING YOUR VEHICLE

455

FLUIDS, LUBRICANTS, AND GENUINE PARTS

Engine

Component

Fluid, Lubricant, or Genuine Part

Engine Coolant

MOPAR

威 Antifreeze/Coolant 5 Year/100,000 Mile Formula HOAT (Hy-

brid Organic Additive Technology) or equivalent.

Engine Oil

Use API Certified SAE 5W-20 Engine Oil, meeting the requirements of
Chrysler Material Standard MS-6395. Refer to your engine oil filler cap for
correct SAE grade.

Engine Oil Filter

MOPAR

威 Engine Oil Filter or equivalent.

Spark Plugs

ZFR5F-11 (Gap 0.043 in [1.1 mm])

Fuel Selection

87 Octane

456

MAINTAINING YOUR VEHICLE

Chassis

Component

Fluid, Lubricant, or Genuine Part

Automatic Transmission (CVT) – If
Equipped

MOPAR

威 CVTF+4威 Continuously Variable Transmission Fluid

Manual Transmission – If Equipped MOPAR

威 ATF+4威 Automatic Transmission Fluid or equivalent licensed

ATF+4

威 product.

Brake Master Cylinder

MOPAR

威 DOT 3, SAE J1703 should be used. If DOT 3, SAE J1703 brake

fluid is not available, then DOT 4 is acceptable. Use only recommended
brake fluids or equivalent.

Power Steering Reservoir

MOPAR

威 Power Steering Fluid +4, MOPAR威 ATF+4威 Automatic Trans-

mission Fluid or equivalent licensed ATF+4

威 product.

7

MAINTAINING YOUR VEHICLE

457

MAINTENANCE SCHEDULES

CONTENTS

䡵 Maintenance Schedule . . . . . . . . . . . . . . . . . . 460

▫ Required Maintenance Intervals . . . . . . . . . . 462

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S
