WARNING! (Continued)

2. GTW
3. GAWR
4. Tongue weight rating for the trailer hitch utilized
(this requirement may limit the ability to always
achieve the 10% to 15% range of tongue weight as a
percentage of total trailer weight).

Towing Requirements – Tires

− Do not attempt to tow a trailer while using a compact

spare tire.

− Proper tire inflation pressures are essential to the safe

and satisfactory operation of your vehicle. Refer to
“Tires – General Information” in “Starting and Oper-
ating” for proper tire inflation procedures.

− Check the trailer tires for proper tire inflation pres-

sures before trailer usage.

− Check for signs of tire wear or visible tire damage

before towing a trailer. Refer to “Tires – General
Information” in “Starting and Operating” for the
proper inspection procedure.

− When replacing tires, refer to “Tires – General Infor-

mation” in “Starting and Operating” for proper tire
replacement procedures. Replacing tires with a higher
load carrying capacity will not increase the vehicle’s
GVWR and GAWR limits.

Towing Requirements – Trailer Brakes

− Do not interconnect the hydraulic brake system or

vacuum system of your vehicle with that of the trailer.
This could cause inadequate braking and possible
personal injury.

− An electronically actuated trailer brake controller is

required when towing a trailer with electronically

380

STARTING AND OPERATING

actuated brakes. When towing a trailer equipped with
a hydraulic surge actuated brake system, an electronic
brake controller is not required.

− Trailer brakes are recommended for trailers over

1,000 lbs (450 kg) and required for trailers in excess of
2,000 lbs (907 kg).

CAUTION!

If the trailer weighs more than 1,000 lbs (450 kg)
loaded, it should have its own brakes and they
should be of adequate capacity. Failure to do this
could lead to accelerated brake lining wear, higher
brake pedal effort, and longer stopping distances.

WARNING!

• Do not connect trailer brakes to your vehicle’s

hydraulic brake lines. It can overload your brake
system and cause it to fail. You might not have
brakes when you need them and could have a
collision.

• Towing any trailer will increase your stopping

distance. When towing, you should allow for ad-
ditional space between your vehicle and the ve-
hicle in front of you. Failure to do so could result
in a collision.

5

STARTING AND OPERATING

381

Towing Requirements – Trailer Lights And Wiring
Whenever you pull a trailer, regardless of the trailer size,
stop lights and turn signals on the trailer are required for
motoring safety.

The Trailer Tow Package may include a four-pin and
seven-pin wiring harness. Use a factory approved trailer
harness and connector.

NOTE:

Do not cut or splice wiring into the vehicle’s

wiring harness.

The electrical connections are all complete to the vehicle,
but you must mate the harness to a trailer connector.
Refer to the following illustrations.

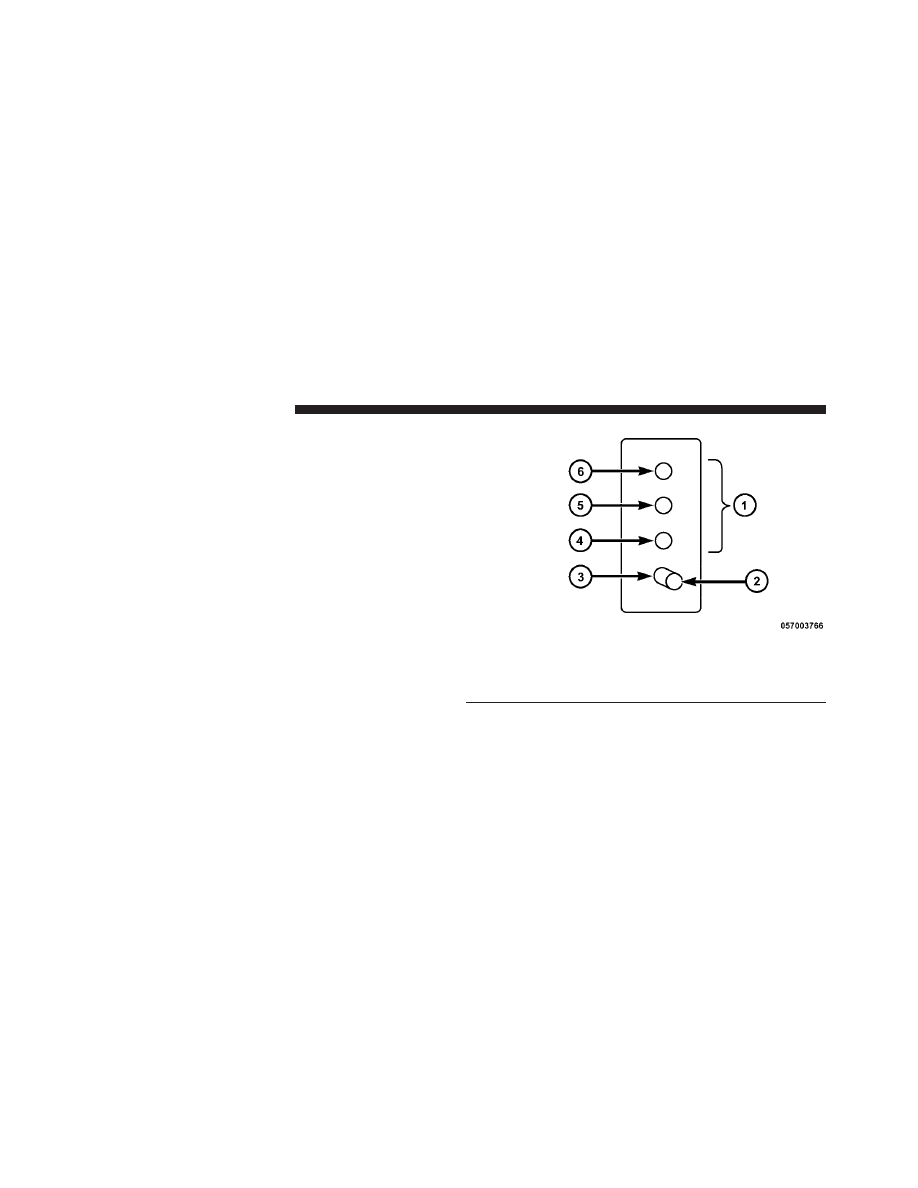

Four-Pin Connector

1 — Female Pins

4 — Park

2 — Male Pin

5 — Left Stop/Turn

3 — Ground

6 — Right Stop/Turn

382

STARTING AND OPERATING

Towing Tips

Before setting out on a trip, practice turning, stopping
and backing the trailer in an area away from heavy
traffic.

Manual Transmission – If Equipped
If using a manual transmission vehicle for trailer towing,
all starts must be in first gear to avoid excessive clutch
slippage.

Automatic Transmission – If Equipped
The automatic transmission fluid and filter should be
changed if you REGULARLY tow a trailer for more than
45 minutes of continuous operation. Refer to the “Main-
tenance Schedule” for the proper maintenance intervals.

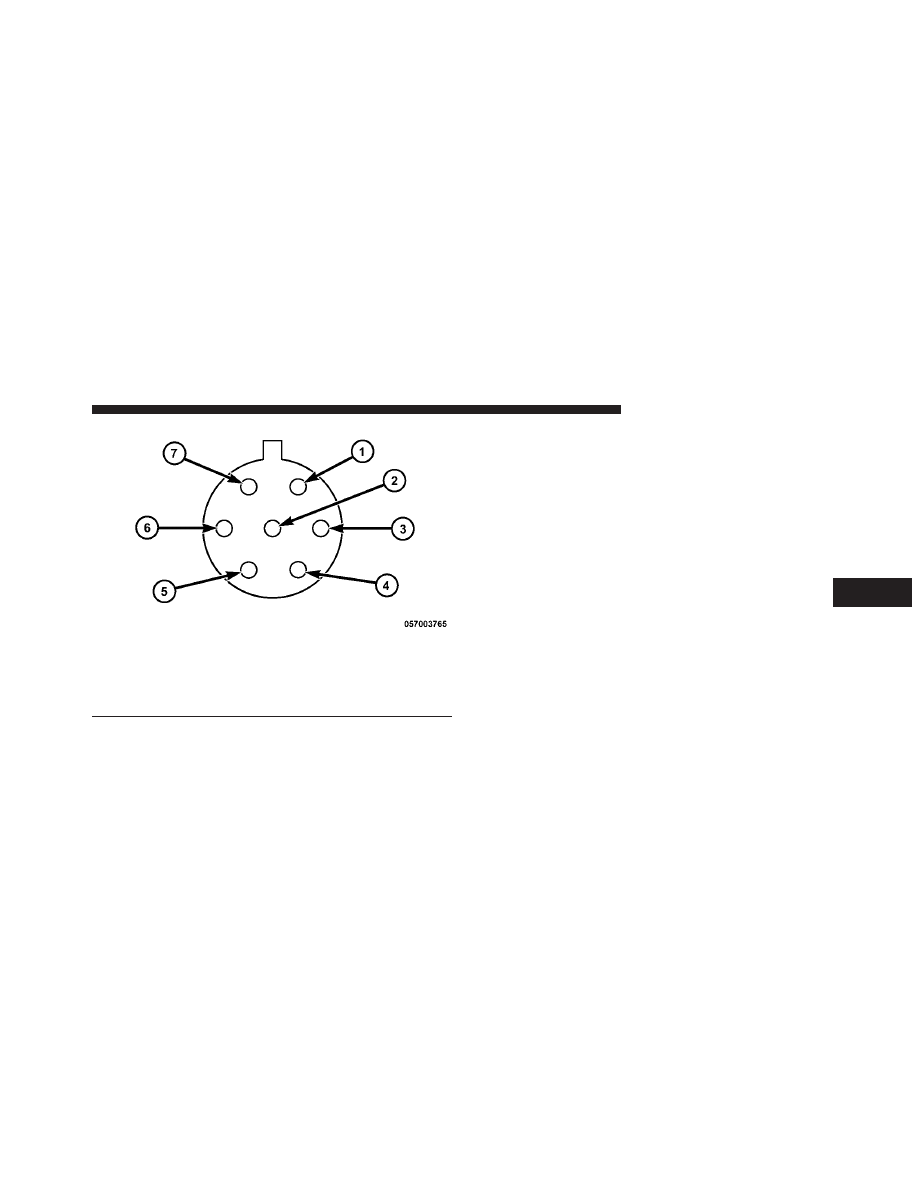

Seven-Pin Connector

1 — Battery

5 — Ground

2 — Backup Lamps

6 — Left Stop/Turn

3 — Right Stop/Turn

7 — Running Lamps

4 — Electric Brakes

5

STARTING AND OPERATING

383

Electronic Speed Control – If Equipped

− Do not use in hilly terrain or with heavy loads.

− When using the speed control, if you experience speed

drops greater than 10 mph (16 km/h), disengage it
until you can get back to cruising speed.

− Use speed control in flat terrain and with light loads to

maximize fuel efficiency.

Cooling System
To reduce potential for engine and transmission over-
heating, take the following actions:

− City Driving
When stopped for short periods of time, shift the trans-
mission into NEUTRAL and increase the engine idle
speed.

− Highway Driving
Reduce speed.

− Air Conditioning
Turn off temporarily.

384

STARTING AND OPERATING

RECREATIONAL TOWING (BEHIND MOTORHOME, ETC.)
Towing This Vehicle Behind Another Vehicle

Towing Condition

Wheels OFF the Ground

Manual Transmission

Automatic

Transmission

Flat Tow

None

• Transmission in NEUTRAL
• Key in ACC

NOT ALLOWED

Dolly Tow

Front

OK

OK

Rear

NOT ALLOWED

NOT ALLOWED

On Trailer

All

OK

OK

NOTE:

Vehicles equipped with manual transmissions

may be recreationally towed (flat towed) at any legal
highway speed, for any distance, if the manual transmis-
sion

is in NEUTRAL and the ignition key is in the ACC

position.

CAUTION!

Do not flat tow any vehicle equipped with an auto-
matic transmission. Damage to the drivetrain will
result. If these vehicles require towing, make sure all
drive wheels are off the ground.

5

STARTING AND OPERATING

385

WHAT TO DO IN EMERGENCIES

CONTENTS

䡵 Hazard Warning Flashers . . . . . . . . . . . . . . . . 388
䡵 If Your Engine Overheats . . . . . . . . . . . . . . . . 388
䡵 Automatic Transmission Overheating . . . . . . . 389
䡵 Jacking And Tire Changing . . . . . . . . . . . . . . . 390

▫ Jack Location . . . . . . . . . . . . . . . . . . . . . . . 391
▫ Spare Tire Stowage . . . . . . . . . . . . . . . . . . . 391
▫ Preparations For Jacking . . . . . . . . . . . . . . . 392
▫ Jacking Instructions . . . . . . . . . . . . . . . . . . . 392
▫ Road Tire Installation . . . . . . . . . . . . . . . . . 398

䡵 Jump-Starting Procedures . . . . . . . . . . . . . . . . 401

▫ Preparations For Jump-Start . . . . . . . . . . . . . 402
▫ Jump-Starting Procedure . . . . . . . . . . . . . . . 403

䡵 Freeing A Stuck Vehicle . . . . . . . . . . . . . . . . . 405
䡵 Shift Lever Override . . . . . . . . . . . . . . . . . . . 407
䡵 Towing A Disabled Vehicle . . . . . . . . . . . . . . . 408

▫ With Ignition Key . . . . . . . . . . . . . . . . . . . . 409
▫ Without The Ignition Key . . . . . . . . . . . . . . 410

6

HAZARD WARNING FLASHERS

The Hazard Warning flasher switch is located on the
instrument panel, below the radio.

Press the switch to turn on the Hazard Warning
flasher. When the switch is activated, all directional
turn signals will flash on and off to warn oncoming

traffic of an emergency. Press the switch a second time to
turn off the Hazard Warning flashers.

This is an emergency warning system and it should not
be used when the vehicle is in motion. Use it when your
vehicle is disabled and it is creating a safety hazard for
other motorists.

When you must leave the vehicle to seek assistance, the
Hazard Warning flashers will continue to operate even
though the ignition is placed in the OFF position.

NOTE:

With extended use the Hazard Warning flashers

may wear down your battery.

IF YOUR ENGINE OVERHEATS

In any of the following situations, you can reduce the
potential for overheating by taking the appropriate ac-
tion.

• On the highways — slow down.
• In city traffic — while stopped, place the transmission

in NEUTRAL, but do not increase engine idle speed.

NOTE:

There are steps that you can take to slow down

an impending overheat condition:

• If your air conditioner (A/C) is on, turn it off. The A/C

system adds heat to the engine cooling system and
turning the A/C off can help remove this heat.

• You can also turn the temperature control to maximum

heat, the mode control to floor and the blower control
to high. This allows the heater core to act as a
supplement to the radiator and aids in removing heat
from the engine cooling system.

388

WHAT TO DO IN EMERGENCIES

CAUTION!

Driving with a hot cooling system could damage
your vehicle. If the pointer rises to the H (red) mark,
the instrument cluster will sound a chime. When
safe, pull over and stop the vehicle with the engine at
idle. Turn off the air conditioning and wait until the
pointer drops back into the normal range. If the
pointer remains on the H (red) mark for more than a
minute, turn the engine off immediately and call for
service.

WARNING!

You or others can be badly burned by hot engine
coolant (antifreeze) or steam from your radiator. If
you see or hear steam coming from under the hood,
do not open the hood until the radiator has had time
to cool. Never try to open a cooling system pressure
cap when the radiator or coolant bottle is hot.

AUTOMATIC TRANSMISSION OVERHEATING

During sustained high speed driving or trailer towing up
long grades on hot days, the automatic transmission oil
may become too hot.

If this happens, the transmission overheat in-
dicator light will come on, and the vehicle will
slow slightly until the automatic transmission
cools down enough to allow a return to the

requested speed. If the high speed is maintained, the
overheating may reoccur, as before, in a cyclic fashion.

6

WHAT TO DO IN EMERGENCIES

389

JACKING AND TIRE CHANGING

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You
could be crushed. Never put any part of your body
under a vehicle that is on a jack. If you need to get
under a raised vehicle, take it to a service center
where it can be raised on a lift.

• Never start or run the engine while the vehicle is

on a jack.

(Continued)

WARNING! (Continued)

• The jack is designed to be used as a tool for

changing tires only. The jack should not be used to
lift the vehicle for service purposes. The vehicle
should be jacked on a firm level surface only.
Avoid ice or slippery areas.

390

WHAT TO DO IN EMERGENCIES

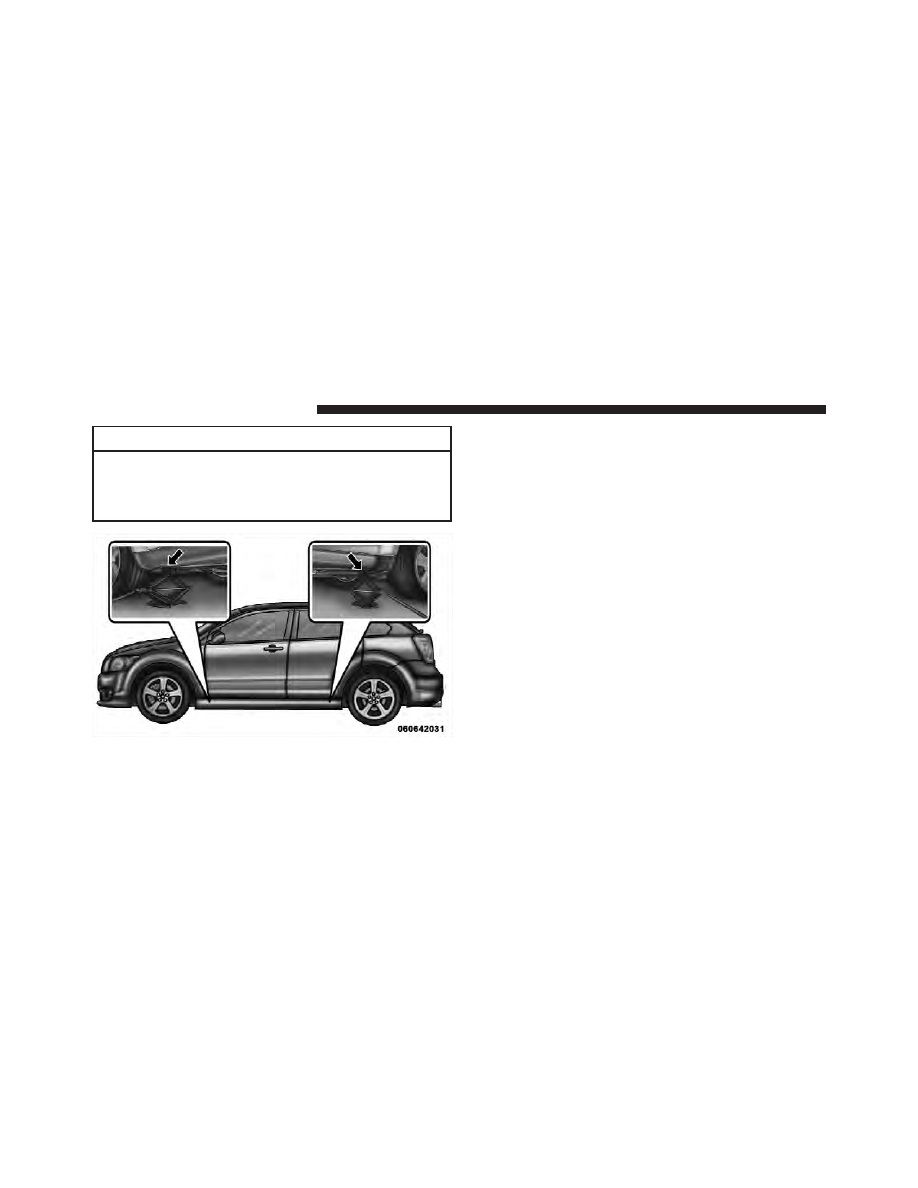

Jack Location

The jack and jack-handle are stowed under the load floor
in the cargo area.

Spare Tire Stowage

The compact spare tire is stowed under the rear load floor
in the cargo area.

Spare Tire Removal
Lift up the load floor cover and remove the hold down.

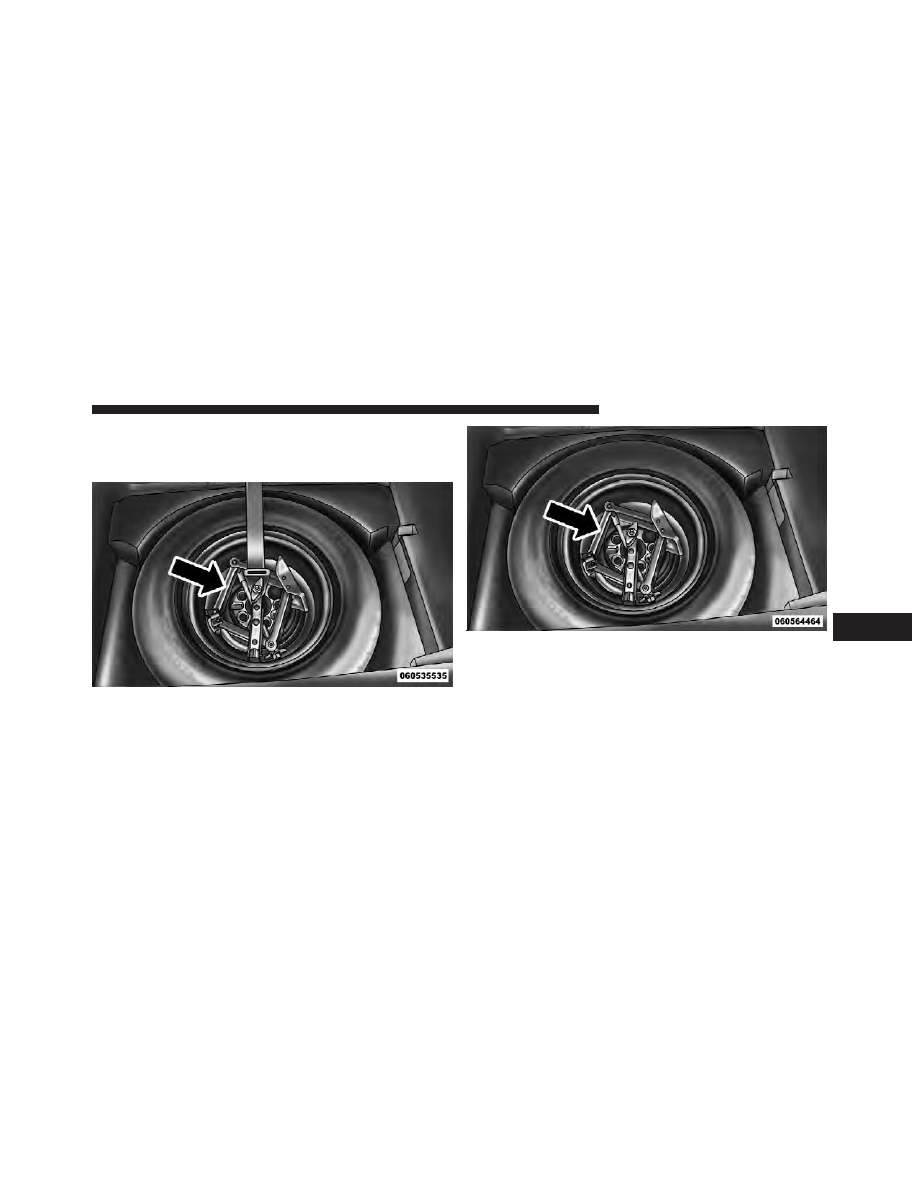

Spare Tire And Jack Stowage With Tie Down Strap

Spare Tire And Jack Stowage Without Tie Down Strap

6

WHAT TO DO IN EMERGENCIES

391

Preparations For Jacking

1. Park the vehicle on a firm level surface, avoiding ice or
slippery areas.

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic, pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

2. Turn on the Hazard Warning flasher.

3. Set the parking brake.

4. Place the shift lever in PARK (automatic transmission)
or REVERSE (manual transmission).

5. Turn OFF the ignition.

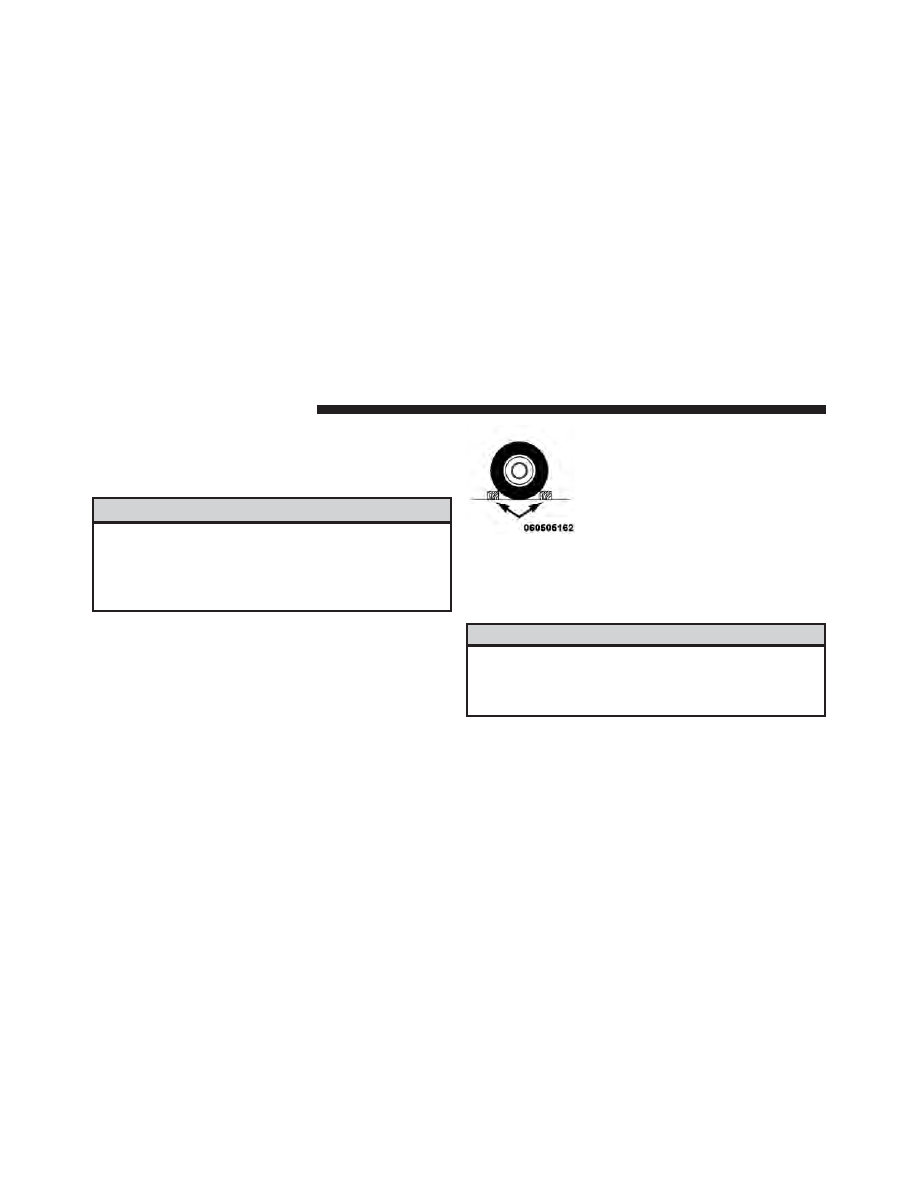

6. Block both the front and rear of the
wheel diagonally opposite the jacking
position. For example, if changing the
right front tire, block the left rear
wheel.

NOTE:

Passengers should not remain in the vehicle

while the vehicle is being jacked.

Jacking Instructions

WARNING!

Carefully follow these tire changing warnings to
help prevent personal injury or damage to your
vehicle:

(Continued)

392

WHAT TO DO IN EMERGENCIES

WARNING! (Continued)

• Always park on a firm, level surface as far from

the edge of the roadway as possible before raising
the vehicle.

• Turn on the Hazard Warning flasher.

• Block the wheel diagonally opposite the wheel to

be raised.

• Set the parking brake firmly and set an automatic

transmission in PARK; a manual transmission in
REVERSE.

• Never start or run the engine with the vehicle on a

jack.

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack.
• Only use the jack in the positions indicated and

for lifting this vehicle during a tire change.

(Continued)

WARNING! (Continued)

• If working on or near a roadway, be extremely

careful of motor traffic.

• To assure that spare tires, flat or inflated, are

securely stowed, spares must be stowed with the
valve stem facing the ground.

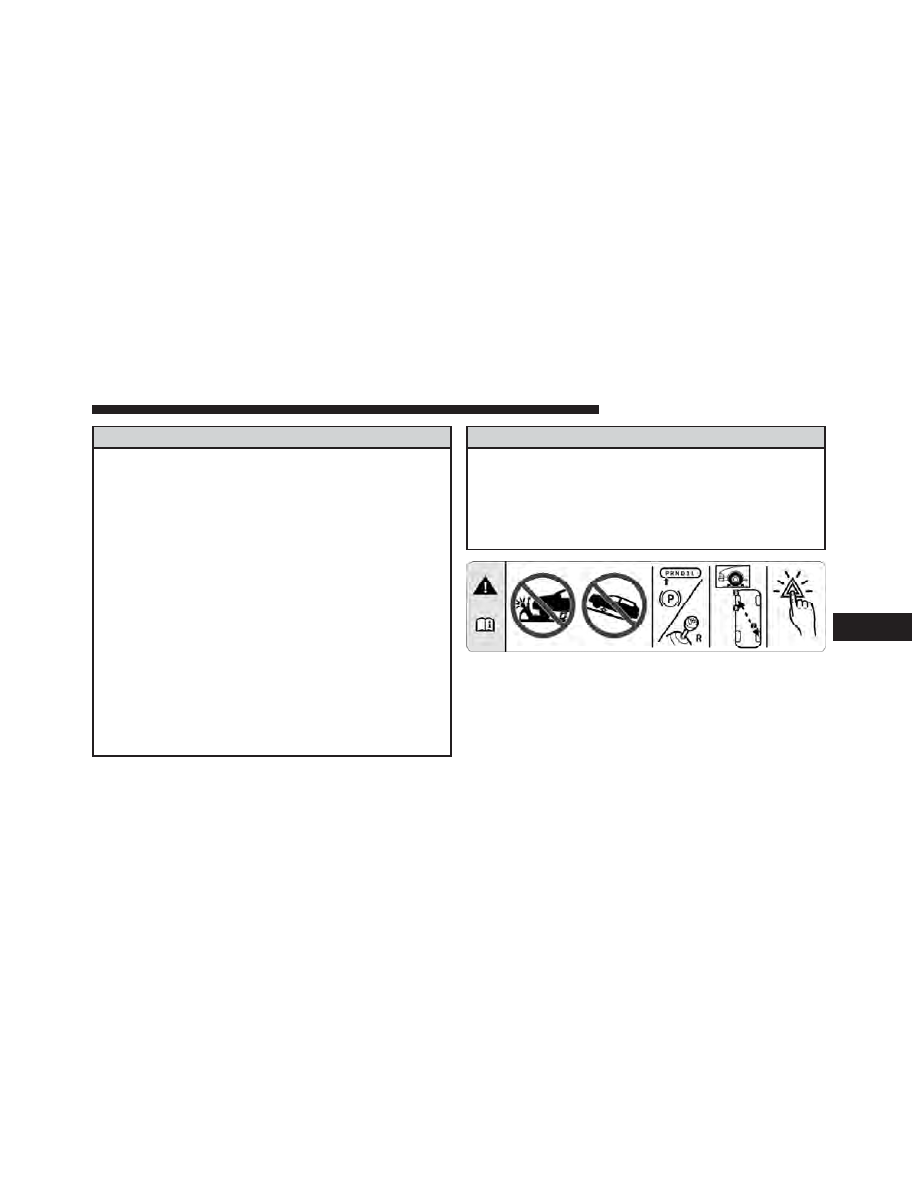

Jack Warning Label

6

WHAT TO DO IN EMERGENCIES

393

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in the Jacking
Instructions for this vehicle.

NOTE:

Refer to “Tires — General Information” in

“Starting And Operating” for further information about
the spare tire, it’s use, and operation.

1. Remove the scissors jack and lug wrench from the
spare wheel as an assembly. Turn the jack screw to the left
to loosen the lug wrench and remove the wrench from
the jack assembly.

2. Loosen, but do not remove, the wheel nuts by turning
them to the left one turn while the wheel is still on the
ground.

NOTE:

There are front and rear jacking locations on

each side of the body. The front locations are outlined by
two triangular cutouts on one of the flanges in the sill
flange assembly. The rear location is the same but with
two rectangular cutouts. For vehicles equipped with
plastic trim, the plastic has been cut away to expose the
jacking locations in the body.

Jacking Locations

394

WHAT TO DO IN EMERGENCIES

Do not raise the vehicle until you are sure the jack is
securely engaged.

3. Turn the jack screw to the left until the jack can be
placed under the jacking location. Once the jack is

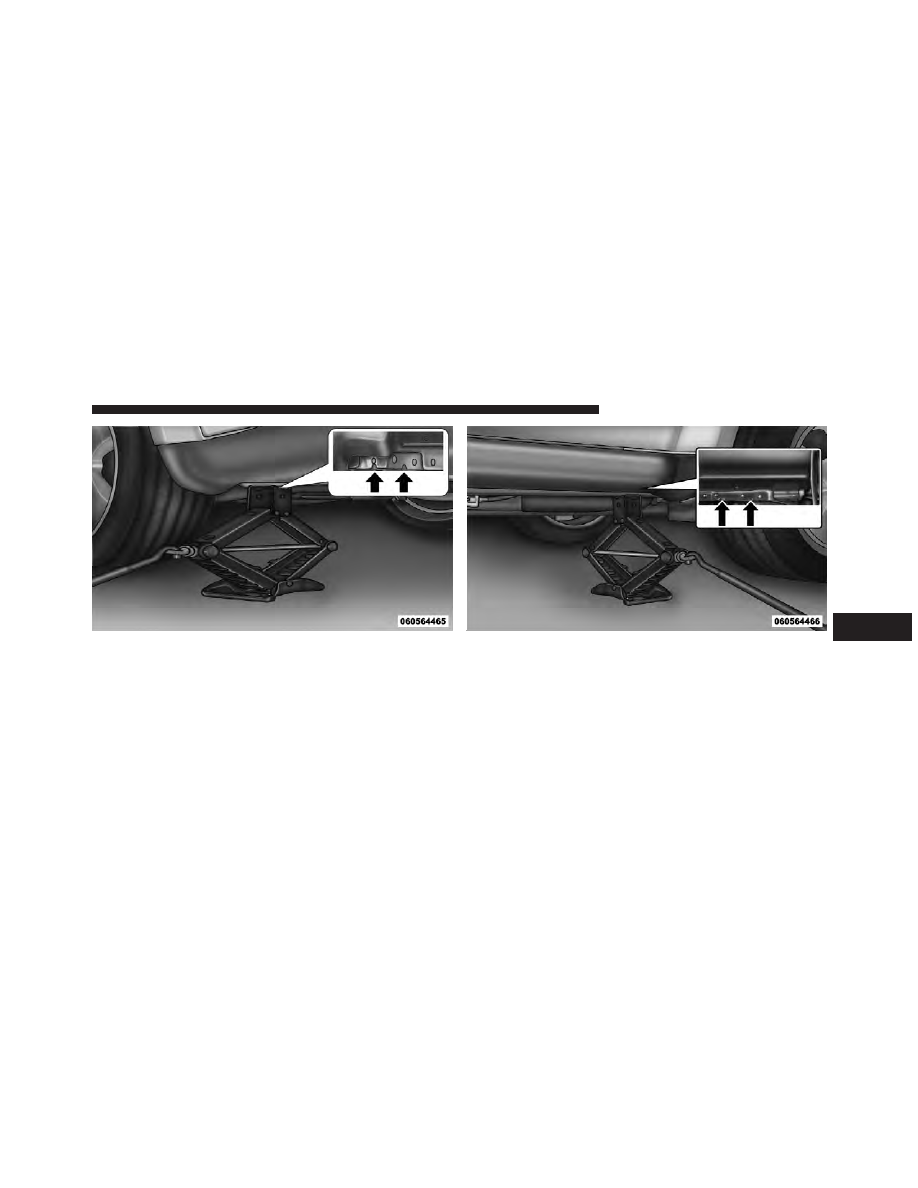

Front Jacking Location

Rear Jacking Location

6

WHAT TO DO IN EMERGENCIES

395
