NOTE:

If the multifunction lever is held in the flash-to-

pass position for more than 30 seconds, the high beams
will shut off. If this occurs, wait 30 seconds for the next
flash-to-pass operation.

Instrument Panel Dimmer

Rotate the center portion of the lever to the extreme
bottom position to fully dim the instrument panel lights
and prevent the interior lights from illuminating when a
door is opened.

Rotate the center portion of the lever up to increase the
brightness of the instrument panel lights when the park-
ing lights or headlights are on.

Rotate the center portion of the lever upward to the next
detent position to brighten the odometer and radio when
the parking lights or headlights are on.

Rotate the center portion of the lever upward to the last
detent to turn on the interior lighting.

Dimmer Control

156

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Map/Reading Lights

These lights are mounted between the sun visors above
the rearview mirror. Each light is turned on by pressing
the button. Press the button a second time to turn the
light off. The lights also come on when a door is opened
or the dimmer control is turned fully upward, past the
second detent.

NOTE:

The lights will remain on until the switch is

pressed a second time, so be sure they have been turned
off before leaving the vehicle. The lights will turn off
automatically 10 minutes after the ignition is turned OFF
if the door is left open or light is switched on.

Map/Reading Lights

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

157

WINDSHIELD WIPERS AND WASHERS

The windshield wiper/washer control lever is
located on the right side of the steering column.
The front wipers are operated by rotating a

switch, located on the end of the lever. For information
on the rear wiper/washer, refer to “Rear Window Fea-
tures” in “Understanding The Features Of Your Vehicle”.

Wiper/Washer Control Lever

158

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CAUTION!

• Turn the windshield wipers off when driving

through an automatic car wash. Damage to the
windshield wipers may result if the wiper control
is left in any position other than off.

• In cold weather, always turn off the wiper switch

and allow the wipers to return to the “Park”
position before turning off the engine. If the wiper
switch is left on and the wipers freeze to the
windshield, damage to the wiper motor may occur
when the vehicle is restarted.

• Always remove any buildup of snow that prevents

the windshield wiper blades from returning to the
off position. If the windshield wiper control is
turned off and the blades cannot return to the off
position, damage to the wiper motor may occur.

Windshield Wiper Operation

Rotate the end of the lever upward to the second detent
past the intermittent settings for low-speed wiper opera-
tion.

Rotate the end of the lever upward to the third detent
past the intermittent settings for high-speed wiper opera-
tion.

Wiper Control

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

159

Intermittent Wiper System

Use the intermittent wiper when weather conditions
make a single wiping cycle, with a variable pause be-
tween cycles, desirable. Select the delay interval by
turning the end of the lever. Rotate the end of the lever
upward (clockwise) to decrease the delay time and
downward (counterclockwise) to increase the delay time.
The delay can be regulated from a maximum of approxi-
mately 18 seconds between cycles, to a cycle every
second.

NOTE:

The wiper delay times depend on vehicle speed.

If the vehicle is moving less than 10 mph (16 km/h),
delay times will be doubled.

Windshield Washers

To use the washer, pull the control lever toward you and
hold while spray is desired. If the lever is pulled while in
the delay range, the wiper will operate in low-speed

while the lever is pulled and for two wipe cycles after the
lever is released, and then resume the intermittent inter-
val previously selected.

If the lever is pulled while in the off position, the wipers
will operate for two wipe cycles, then turn off.

WARNING!

Sudden loss of visibility through the windshield
could lead to a collision. You might not see other
vehicles or other obstacles. To avoid sudden icing of
the windshield during freezing weather, warm the
windshield with the defroster before and during
windshield washer use.

160

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Mist Feature

Push down on the control lever to activate a single wipe
to clear the windshield of road mist or spray from a
passing vehicle. As long as the lever is held down, the
wipers will continue to operate.

NOTE:

The mist feature does not activate the washer

pump; therefore, no washer fluid will be sprayed on the
windshield. The wash function must be used in order to
spray the windshield with washer fluid.

Mist Control

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

161

TILT STEERING COLUMN

This feature allows you to tilt the steering column
upward or downward. The tilt control lever is located on
the left-side of the steering column, below the turn signal
controls

Push down on the lever to unlock the column. With one
hand firmly on the steering wheel, move the steering
column up or down as desired. Push the lever up to lock
the column firmly in place.

WARNING!

Do not adjust the steering column while driving.
Adjusting the steering column while driving or driv-
ing with the steering column unlocked, could cause
the driver to lose control of the vehicle. Be sure the
steering column is locked before driving your ve-
hicle. Failure to follow this warning may result in
serious injury or death.

ELECTRONIC SPEED CONTROL — IF EQUIPPED

When engaged, Electronic Speed Control takes over the
accelerator operation at speeds greater than 25 mph
(40 km/h). The Electronic Speed Control lever is located
on the right side of the steering wheel.

Tilt Steering Control

162

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

In order to ensure proper operation, the Elec-

tronic Speed Control System has been designed to shut
down if multiple Speed Control functions are operated at
the same time. If this occurs, the Electronic Speed Control

System can be reactivated by pushing the Electronic
Speed Control ON/OFF button and resetting the desired
vehicle set speed.

To Activate

Push the ON/OFF button. The CRUISE indicator in the
instrument cluster will illuminate. To turn the system off,
push the ON/OFF button a second time. The CRUISE
indicator will turn off. The system should be turned off
when not in use.

WARNING!

Leaving the Electronic Speed Control system on
when not in use is dangerous. You could accidentally
set the system or cause it to go faster than you want.
You could lose control and have an accident. Always
leave the Electronic Speed Control system off when
you are not using it.

Electronic Speed Control Lever

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

163

To Set A Desired Speed

Turn the Electronic Speed Control ON. When the vehicle
has reached the desired speed, press down on the Elec-
tronic Speed Control lever and release. Release the accel-
erator and the vehicle will operate at the selected speed.

NOTE:

The vehicle should be traveling at a steady

speed and on level ground before pressing the SET lever.

To Deactivate

A soft tap on the brake pedal, pulling the Electronic
Speed Control lever toward you CANCEL, normal brak-
ing or pressing the clutch pedal while slowing the vehicle
will deactivate Electronic Speed Control without erasing
the set speed memory. Pressing the ON/OFF button or
turning the ignition switch OFF erases the set speed
memory.

To Resume Speed

To resume a previously set speed, push the RESUME
ACCEL lever up and release. Resume can be used at any
speed above 20 mph (32 km/h).

To Vary The Speed Setting

When the Electronic Speed Control is set, you can in-
crease speed by pushing up and holding the RESUME
ACCEL lever. If the lever is continually held in the
RESUME ACCEL position, the set speed will continue to
increase until the lever is released, then the new set speed
will be established.

Tapping the RESUME ACCEL lever once will result in a
1 mph (2 km/h) increase in set speed. Each subsequent
tap of the lever results in an increase of 1 mph (2 km/h).

To decrease speed while the Electronic Speed Control is
set, push down and hold the SET DECEL lever. If the
lever is continually held in the SET DECEL position, the
set speed will continue to decrease until the lever is

164

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

released. Release the lever when the desired speed is
reached, and the new set speed will be established.

Pressing the SET DECEL lever once will result in a 1 mph
(2 km/h) decrease in set speed. Each subsequent tap of
the lever results in a decrease of 1 mph (2 km/h).

Manual Transmission

Pressing the clutch pedal will disengage the speed con-
trol. A slight increase in engine RPM before the Electronic
Speed Control disengages is normal.

Vehicles equipped with manual transmissions may need
to be shifted into a lower gear to climb hills without
speed loss.

To Accelerate For Passing

Press the accelerator as you would normally. When the
pedal is released, the vehicle will return to the set speed.

Using Electronic Speed Control On Hills

NOTE:

The Electronic Speed Control system maintains

speed, up and down hills. A slight speed change on
moderate hills is normal.

On steep hills, a greater speed loss or gain may occur so
it may be preferable to drive without Electronic Speed
Control.

WARNING!

Electronic Speed Control can be dangerous where the
system cannot maintain a constant speed. Your ve-
hicle could go too fast for the conditions, and you
could lose control and have an accident. Do not use
Electronic Speed Control in heavy traffic or on roads
that are winding, icy, snow-covered or slippery.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

165

GARAGE DOOR OPENER — IF EQUIPPED

HomeLink

威 replaces up to three hand-held transmitters

that operate devices such as garage door openers, motor-
ized gates, lighting or home security systems. The
HomeLink

威 unit is powered by your vehicles 12 Volt

battery.

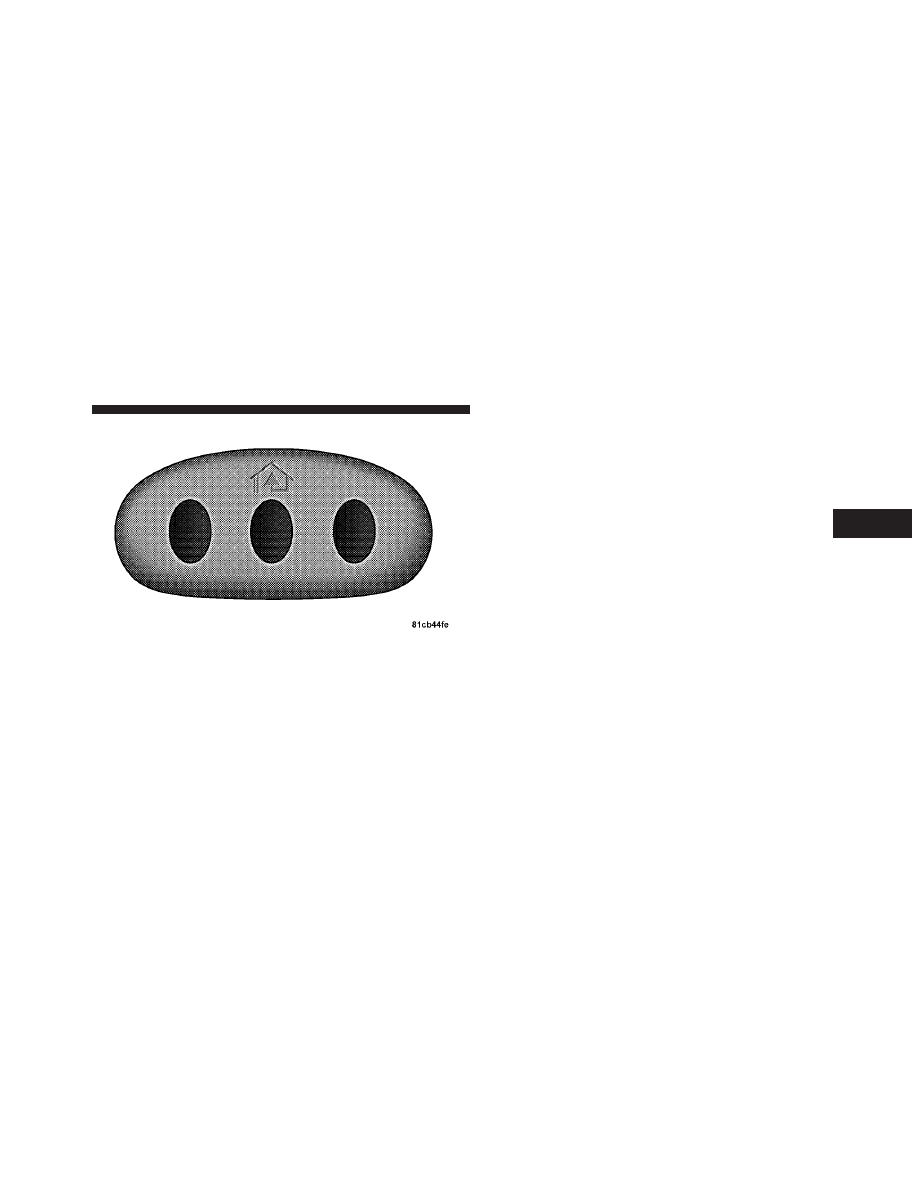

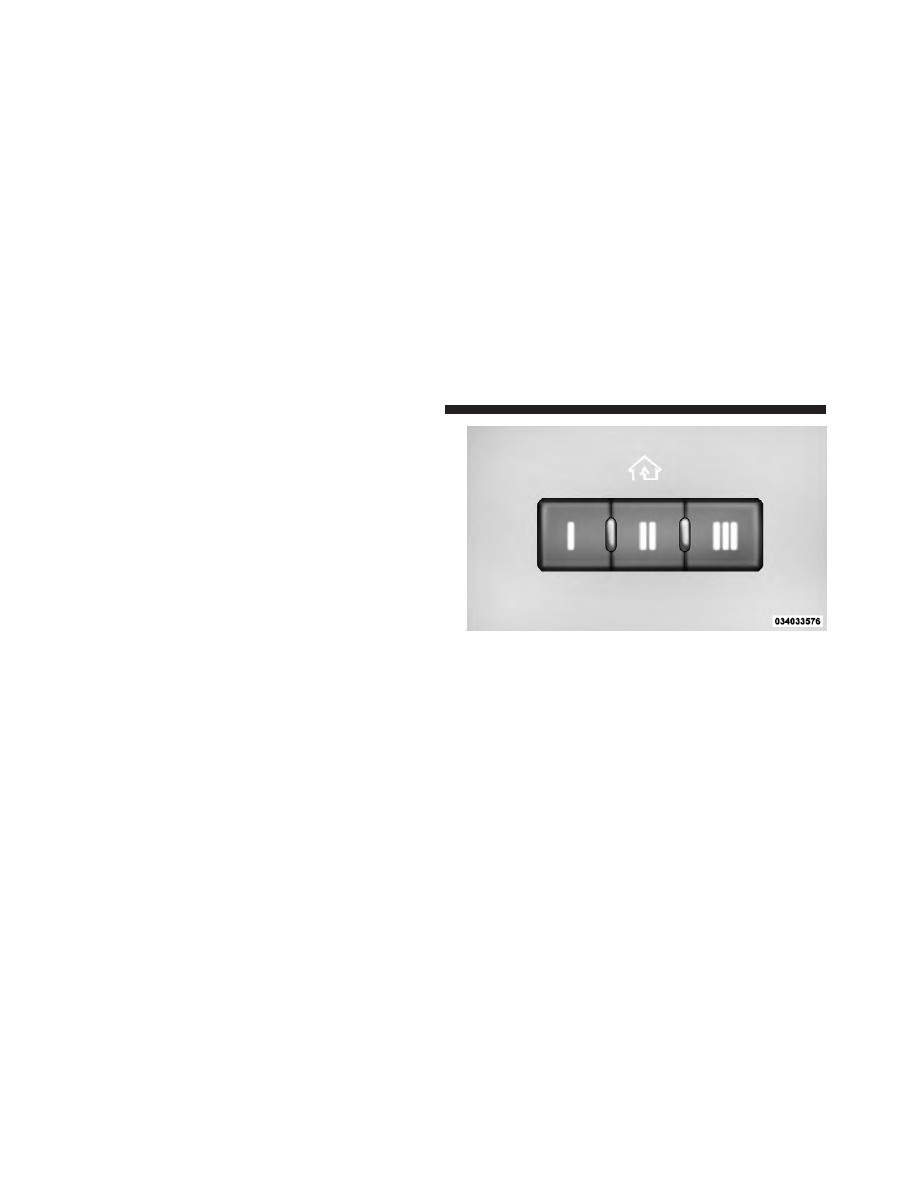

The HomeLink

威 buttons, located on either the overhead

console, headliner or sunvisor, designate the three differ-
ent HomeLink

威 channels. The HomeLink威 indicator is

located above the center button.

HomeLink

威 Buttons/Overhead Consoles

166

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

HomeLink

威 is disabled when the Vehicle Secu-

rity Alarm is active.

Before You Begin Programming HomeLink

姞

Be sure that your vehicle is parked outside of the garage
before you begin programming.

For more efficient programming and accurate transmis-
sion of the radio-frequency signal it is recommended that
a new battery be placed in the hand-held transmitter of
the device that is being programmed to the HomeLink

威

system.

Erase all channels before you begin programming. To
erase the channels place the ignition in the ON/RUN
position and press and hold the two outside HomeLink

威

buttons (I and III) for up 20 seconds or until the red
indicator flashes.

NOTE:

• Erasing all channels should only be performed when

programming HomeLink

威 for the first time. Do not

erase channels when programming additional buttons.

• If you have any problems, or require assistance, please

call toll-free 1–800–355–3515 or, on the Internet at
www.HomeLink.com for information or assistance.

HomeLink

威 Buttons/Sunvisor/Headliner

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

167

Programming A Rolling Code

For programming garage door openers that were manu-
factured after 1995. These garage door openers can be
identified by the “LEARN” or “TRAIN” button located
where the hanging antenna is attached to the garage door
opener. It is NOT the button that is normally used to
open and close the door. The name and color of the
button may vary by manufacturer.

1. Turn the ignition switch to the ON/RUN position.

2. Place the hand-held transmitter 1 to 3 in (3 to 8 cm)
away from the HomeLink

威 button you wish to program

while keeping the HomeLink

威 indicator light in view.

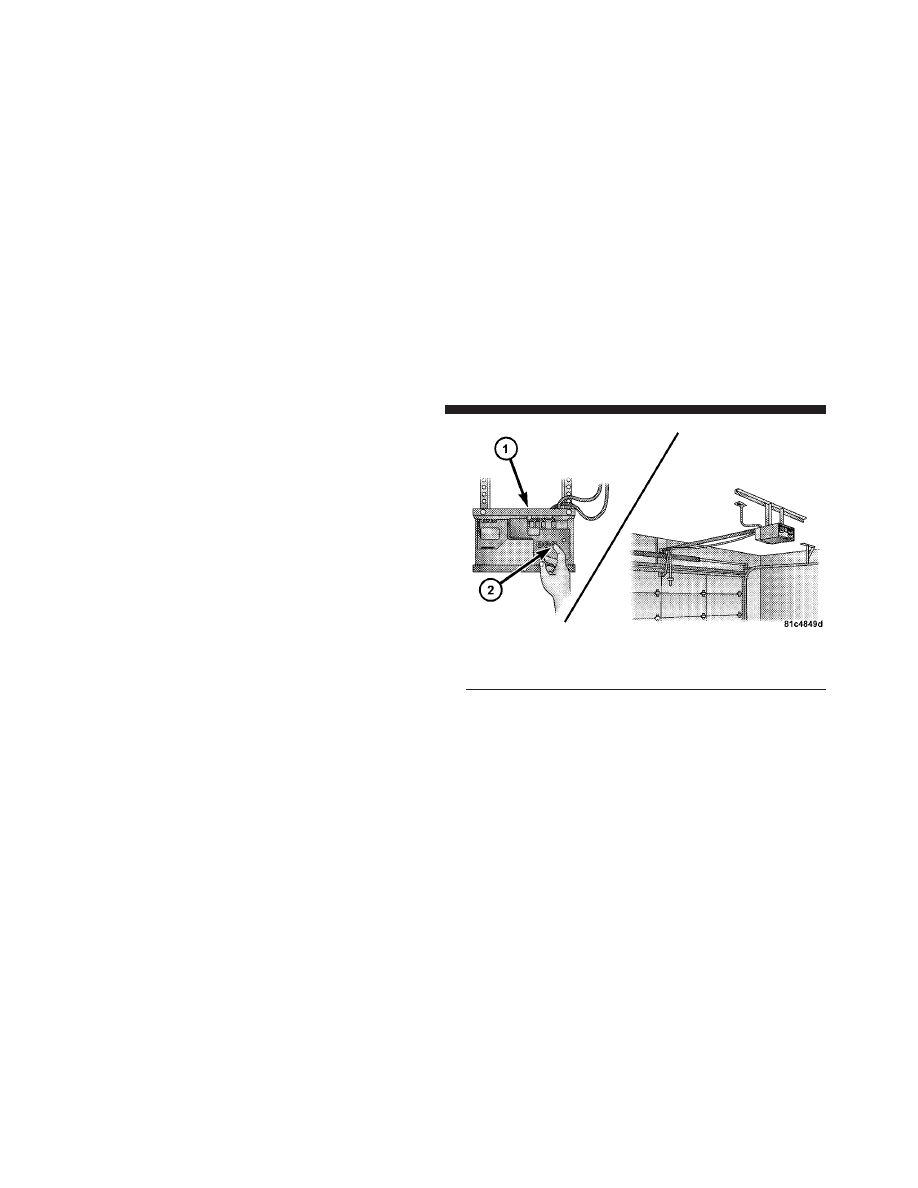

Training The Garage Door Opener

1 — Door Opener
2 — Training Button

168

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

3. Simultaneously press and hold both the Homelink

威

button you want to program and the hand-held transmit-
ter button.

4. Continue to hold both buttons and observe the indi-
cator light. The Homelink

威 indicator will flash slowly

and then rapidly after Homelink

威 has received the fre-

quency signal from the hand-held transmitter. Release
both buttons after the indicator light changes from slow
to rapid.

5. At the garage door opener motor (in the garage),
locate the “LEARN” or “TRAINING” button. This can
usually be found where the hanging antenna wire is
attached to the garage door opener/device motor. Firmly
press and release the “LEARN” or “TRAINING” button.
On some garage door openers/devices there may be a
light that blinks when the garage door opener/device is
in the LEARN/TRAIN mode.

NOTE:

You have 30 seconds in which to initiate the next

step after the LEARN button has been pressed.

6. Return to the vehicle and press the programmed
HomeLink

威 button twice (holding the button for two

seconds each time). If the garage door opener/device
activates, programming is complete.

NOTE:

If the garage door opener/device does not

activate, press the button a third time (for two seconds) to
complete the training.

To program the remaining two HomeLink

威 buttons,

repeat each step for each remaining button. DO NOT
erase the channels.

Reprogramming A Single HomeLink

威 Button

To reprogram a channel that has been previously trained,
follow these steps:

1. Turn the ignition switch to the ON/RUN position.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

169

2. Press and hold the desired HomeLink

威 button until

the indicator light begins to flash after 20 seconds. Do not
release the button.

3. Without releasing the button proceed with “Program-
ming A Rolling Code” Step 2 and follow all remaining
steps.

Programming A Non-Rolling Code

For programming Garage Door Openers manufactured
before 1995.

1. Turn the ignition switch to the ON/RUN position.

2. Place the hand-held transmitter 1 to 3 in (3 to 8 cm)
away from the HomeLink

威 button you wish to program

while keeping the HomeLink

威 indicator light in view.

3. Simultaneously press and hold both the Homelink

威

button you want to program and the hand-held transmit-
ter button.

4. Continue to hold both buttons and observe the indi-
cator light. The Homelink

威 indicator will flash slowly

and then rapidly after Homelink

威 has received the fre-

quency signal from the hand-held transmitter. Release
both buttons after the indicator light changes from slow
to rapid.

5. Press and hold the programmed HomeLink

威 button

and observe the indicator light.

• If the indicator light stays on constantly, program-

ming is complete and the garage door/device
should activate when the HomeLink

威 button is

pressed.

• To program the two remaining HomeLink威 buttons,

repeat each step for each remaining button. DO
NOT erase the channels.

170

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Reprogramming A Single HomeLink

威 Button

To reprogram a channel that has been previously trained,
follow these steps:

1. Turn the ignition switch to the ON/RUN position.

2. Press and hold the desired HomeLink

威 button until

the indicator light begins to flash after 20 seconds. Do not
release the button.

3. Without releasing the button proceed with “Program-
ming A Non-Rolling Code” Step 2 and follow all remain-
ing steps.

Canadian/Gate Operator Programming

For programming transmitters in Canada/United States
that require the transmitter signals to “time-out” after
several seconds of transmission.

Canadian radio frequency laws require transmitter sig-
nals to time-out (or quit) after several seconds of trans-
mission – which may not be long enough for HomeLink

威

to pick up the signal during programming. Similar to this
Canadian law, some U.S. gate operators are designed to
time-out in the same manner.

It may be helpful to unplug the device during the cycling
process to prevent possible overheating of the garage
door or gate motor.

1. Turn the ignition switch to the ON/RUN position.

2. Place the hand-held transmitter 1 to 3 in (3 to 8 cm)
away from the HomeLink

威 button you wish to program

while keeping the HomeLink

威 indicator light in view.

3. Continue to press and hold the HomeLink

威 button,

while you press and release (“cycle”), your hand-held
transmitter every two seconds until HomeLink

威 has

successfully accepted the frequency signal. The indicator
light will flash slowly and then rapidly when fully
trained.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

171
