Dodge Magnum SRT (2008 year). Manual - part 12

• Channel # Transmit
• Channel # Training
• Channel # Trained
• Clearing Channels
• Channels Cleared
• Did Not Train
• Left Front Low Pressure (with a single chime). Refer to

“Starting And Operating, Tire Section”

• Left Rear Low Pressure (with a single chime). Refer to

“Starting And Operating, Tire Section”

• Right Front Low Pressure (with a single chime). Refer

to “Starting And Operating, Tire Section”

• Right Rear Low Pressure (with a single chime). Refer

to “Starting And Operating, Tire Section”

• Check TPM System (with a single chime). Refer to

“Starting And Operating, Tire Section”

• Check Gascap (refer to “Adding Fuel” in Section 5)
• Insert Key/Turn To Run (refer to “Remote Starting

System” in Section 2)

• Upshift
• Stereo (if equipped with Driver-Selectable Surround

Sound [DSS])

• Video Surround (if equipped with Driver-Selectable

Surround Sound [DSS])

• Audio Surround (if equipped with Driver-Selectable

Surround Sound [DSS])

• 0-60 mph (0-100 km/h) (if equipped with Performance

Pages)

188

UNDERSTANDING YOUR INSTRUMENT PANEL

• Braking Distance (if equipped with Performance

Pages)

• 1/8 Mile (if equipped with Performance Pages)
• 1/4 Mile (if equipped with Performance Pages)
• Instantaneous G-Force (if equipped with Performance

Pages)

• Peak G-Force (if equipped with Performance Pages)
• Digital Speedometer (if equipped with Performance

Pages)

Trip Functions
Press and release the MENU button until one of the
following Trip Functions displays in the EVIC:

• Average Fuel Economy
• Distance To Empty
• Trip A

• Trip B
• Elapsed Time
• Display Units of Measure in

Press the SCROLL button to cycle through all the Trip
Computer functions.

The Trip Functions mode displays the following.

• Average Fuel Economy
Shows the average fuel economy since the last reset.
When the fuel economy is reset, the display will read
“RESET” or show dashes for two seconds. Then, the
history information will be erased, and the averaging will
continue from the last fuel average reading before the
reset.

UNDERSTANDING YOUR INSTRUMENT PANEL

189

4

• Distance To Empty (DTE)
Shows the estimated distance that can be traveled with
the fuel remaining in the tank. This estimated distance is
determined by a weighted average of the instantaneous
and average fuel economy, according to the current fuel
tank level. DTE cannot be reset through the FUNCTION
SELECT button.

NOTE:

Significant changes in driving style or vehicle

loading will greatly affect the actual drivable distance of
the vehicle, regardless of the DTE displayed value.

• When the DTE value is less than 30 mi (48 km)

estimated driving distance, the DTE display will
change to a text display of

⬙LOW FUEL.⬙ This display

will continue until the vehicle runs out of fuel. Adding
a significant amount of fuel to the vehicle will turn off
the

⬙LOW FUEL⬙ text and a new DTE value will

display.

• Trip A
Shows the total distance traveled for Trip A since the last
reset.

• Trip B
Shows the total distance traveled for Trip B since the last
reset.

• Elapsed Time
Shows the total elapsed time of travel since the last reset
when the ignition switch is in the ACC position. Elapsed
time will increment when the ignition switch is in the ON
or START position.

• Display Units of Measure in
To make your selection, press and release the FUNC-
TION SELECT button until “US” or “METRIC” appears.

To Reset The Display
Reset will only occur while a resettable function is being
displayed. Press and release the FUNCTION SELECT

190

UNDERSTANDING YOUR INSTRUMENT PANEL

button once to clear the resettable function being dis-
played. To reset all resettable functions, press and release
the FUNCTION SELECT button a second time within
three seconds of resetting the currently-displayed func-
tion. (>Reset ALL will display during this three-second
window.)

Performance Pages — If Equipped

WARNING!

Measurement of vehicle statistics with the Perfor-
mance Pages is intended for off-highway or off-road
use only and should not be done on any public
roadways. It is recommended that these features be
used in a controlled environment and within the
limits of the law. The capabilities of the vehicle as
measured by the performance pages must never be
exploited in a reckless or dangerous manner, which
can jeopardize the user’s safety or the safety of
others. Only a safe, attentive, and skillful driver can
prevent accidents.

UNDERSTANDING YOUR INSTRUMENT PANEL

191

4

The Performance Pages include the following features:

• 0-60 mph (0-100 km/h)
• Braking Distance
• 1/8 Mile
• 1/4 Mile
• Instantaneous G-Force
• Peak G-Force
• Digital Speedometer

To access, press and release the MENU button until
Performance Pages displays in the EVIC. Press the
SCROLL button to cycle through the features. Press the
FUNCTION SELECT button to select a feature.

The following describes each feature and its operation:

0-60 mph (0-100 km/h)
When selected, this screen displays the time it takes for
the vehicle to go from 0 to 60 mph (0 to 100 km/h) within
10 seconds.

• The feature will “ready” when the vehicle speed is at

0 mph (0 km/h). The word “READY” will flash when
conditions are met for the event to begin.

• Dashes will display if the vehicle fails to reach 60 mph

(100 km/h) in less then 10 seconds.

• The time will continue to display until the FUNCTION

SELECT button is pressed.

• Pressing the FUNCTION SELECT button will clear the

current run time and display the vehicle’s best 0-60
mph (0-100 km/h) time.

• To clear the vehicle’s best 0-60 mph (0-100 km/h) time,

press and hold the FUNCTION SELECT button for
five seconds.

192

UNDERSTANDING YOUR INSTRUMENT PANEL

Braking Distance
When selected, this screen displays the vehicle’s braking
distance and the speed at which the brake pedal was
depressed.

• This feature will only function when applying the

brakes at speeds above 30 mph (48 km/h).

• Engaging the parking brake will disable this feature.
• The word “READY” will flash when conditions are

met for the event to begin.

• The distance and speed measurements display while

the event is taking place.

• The distance measurement will be aborted if the brake

pedal is released before the vehicle comes to a com-
plete stop.

• The distance and speed measurements will continue to

display until the FUNCTION SELECT button is
pressed.

• Pressing the FUNCTION SELECT button will clear the

current run and prepare the cluster to record a new
run.

1/8 Mile, 1/4 Mile
When selected, this screen displays the time it takes the
vehicle to travel 1/8 mile (1/4 mile) within 30 seconds
and the vehicle’s speed when it reaches 1/8 mile (1/4
mile).

• The feature will “ready” when the vehicle is at 0 mph

(0 km/h). The word “READY” will flash when condi-
tions are met for the event to begin.

• Dashes will display if the vehicle fails to reach 1/8

mile (1/4 mile) in less then 30 seconds.

UNDERSTANDING YOUR INSTRUMENT PANEL

193

4

• The time and speed will continue to display until the

FUNCTION SELECT button is pressed.

• Pressing the FUNCTION SELECT button will clear the

current run and display the vehicle’s best 1/8 mile
(1/4 mile) run.

• To clear the vehicle’s best 1/8 mile (1/4 mile) run,

press and hold the FUNCTION SELECT button for
five seconds.

Instantaneous G-Force
When selected, this screen displays the current G-Force
(longitude and latitude) along with a friction circle that
displays the directions of the forces.

Peak G-Force
When selected, this screen displays all four G-force
values (two longitude and two latitude).

• When a force greater than zero is measured, the

display will update the value as it climbs. As the
G-Force falls, the peak forces will continue to display.

• Pressing the FUNCTION SELECT button will clear the

peak force values.

Digital Speedometer
When selected, this screen displays vehicle speed and
records top speed.

• Press and hold the FUNCTION SELECT button for

three seconds to toggle between current speed and top
speed.

• To reset top speed, quickly press and release the

FUNCTION SELECT button when top speed is dis-
played.

194

UNDERSTANDING YOUR INSTRUMENT PANEL

Compass Display

The compass readings indicate the direction
the vehicle is facing. Press and release the
COMPASS button to display one of eight com-
pass readings and the outside temperature.

Automatic Compass Calibration
This compass is self-calibrating, which eliminates the
need to set the compass manually. When the vehicle is
new, the compass may appear erratic and the EVIC will
display “CAL” until the compass is calibrated. You may
also calibrate the compass by completing one or more 360
degree turns (in an area free from large metal or metallic
objects) until the “CAL” message displayed in the EVIC
turns off. The compass will now function normally.

Manual Compass Calibration
If the compass appears erratic and the “CAL” message
does not appear in the EVIC display, you must put the
compass into the Calibration Mode manually as follows:

1. Turn the ignition switch ON.

2. Press and hold the COMPASS button for approxi-
mately two seconds.

3. Press the SCROLL button until “Calibrate Compass”
displays in the EVIC.

4. Press and release the FUNCTION SELECT button to
start the calibration. The message “CAL” will display in
the EVIC.

5. Complete one or more 360 degree turns (in an area free
from large metal or metallic objects) until the “CAL”
message turns off. The compass will now function nor-
mally.

COM-

PASS

Button

UNDERSTANDING YOUR INSTRUMENT PANEL

195

4

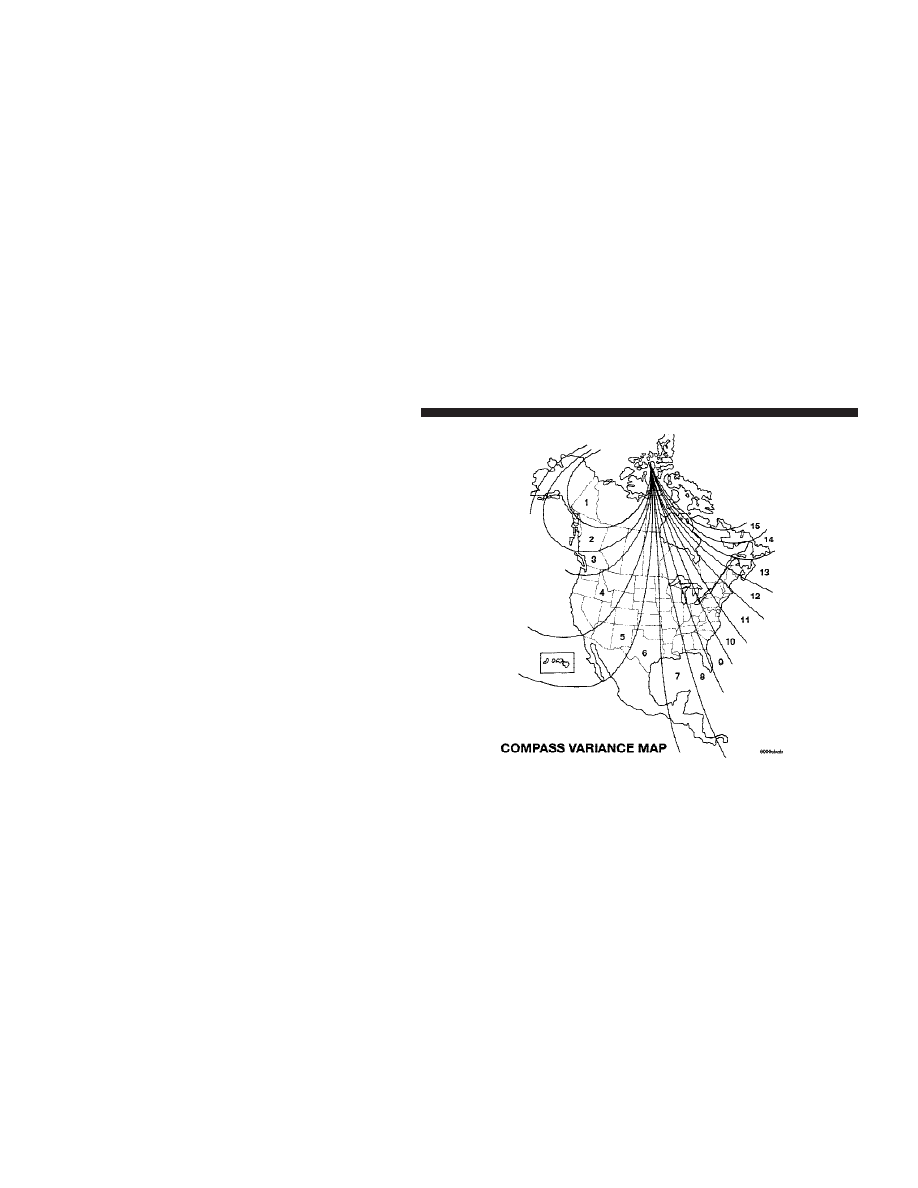

Compass Variance
Compass Variance is the difference between magnetic
North and geographic North. In some areas of the
country, the difference between magnetic and geographic
North is great enough to cause the compass to give false
readings. If this occurs, the compass variance must be set
using the following procedure:

NOTE:

Magnetic materials should be kept away from

the overhead console. This is where the compass sensor is
located.

196

UNDERSTANDING YOUR INSTRUMENT PANEL

1. Turn the ignition switch ON.

2. Press and hold the COMPASS button for approxi-
mately two seconds.

3. Press the SCROLL button until “Compass Variance”
message and the last variance zone number displays in
the EVIC.

4. Press and release FUNCTION SELECT button until
the proper variance zone is selected according to the
map.

5. Press and release the COMPASS button to exit.

Telephone — If Equipped
Press and release the MENU button until “Telephone”
displays in the EVIC.

When the appropriate conditions exist, the EVIC pro-
vides the following telephone information:

• Phone status: idle, voice mail, roaming, battery

strength, and signal strength in increments of 20
percent.

• Call status: Incoming call, connecting, connected, air

time in minutes and seconds, call ended, call failed,
roaming, and no phone connection.

• UConnect威 active.
• Caller ID phone number display.

When the appropriate conditions exist, and if supported
by the cell phone, the EVIC will display the following
telephone symbols:

The EVIC displays this symbol to indicate the
signal strength of the UConnect

威 phone. The

number of horizontal bars increases as the
strength of the UConnect

威 phone signal in-

creases.

Signal

Strength

UNDERSTANDING YOUR INSTRUMENT PANEL

197

4

The EVIC displays this symbol to indicate an
incoming call.

The EVIC displays this symbol to indicate that
the UConnect

威 phone is currently in analog

mode.

The EVIC displays this symbol to indicate that
the UConnect

威 phone is currently roaming.

The EVIC displays this symbol to indicate that
you have voice mail.

The EVIC displays this symbol to indicate a
text message.

The EVIC displays this symbol to indicate the
battery strength of the UConnect

威 phone.

Incom-

ing Call

Analog

Roam-

ing

Voice

Mail

Text

Message

Battery

Strength

198

UNDERSTANDING YOUR INSTRUMENT PANEL

The EVIC displays this symbol to indicate that
a phone connection has been made.

The EVIC displays this symbol to indicate that
the UConnect

威 phone is currently not avail-

able.

Navigation — If Equipped

Navigation Display Control
Press and release the MENU button until Navigation
displays in the EVIC. When the Navigation System is On,
the steering wheel buttons can be used to select the Map
or Menu display on the Navigation Unit. When the Menu

display is active, the SCROLL button can be used to scroll
through the list, the FUNCTION SELECT button can be
used to select an item, and the AUDIO MODE button can
be used to return to the previous menu. When the Map
display is active, pressing the FUNCTION SELECT but-
ton will change the Navigation Unit Display to the Menu.

Turn-by-Turn Directions
The EVIC displays turn-by-turn directions to a pro-
grammed destination when Turn-by-Turn Navigation is
enabled through Personal Settings. When enabled, the
EVIC displays the name of the approaching road at the
top of the screen, followed by an arrow to indicate the
direction to turn the vehicle, and a count down to
indicate the distance to the turn.

NOTE:

Refer to your “Navigation User’s Manual” for

detailed operating instructions.

Call in

Progress

Phone

Not

Avail-

able

UNDERSTANDING YOUR INSTRUMENT PANEL

199

4

Driver-Selectable Surround Sound (DSS) – If
Equipped
Press and release the MENU button until “Surround
Sound” displays in the EVIC. The EVIC provides infor-
mation on the current surround mode.

• Stereo
• Video Surround
• Audio Surround

While in the Surround Sound menu, press the FUNC-
TION SELECT button to change surround modes. The
Video Surround Mode will only be available for video
media sources (DVDs, Video CDs, or other video media
supported by the radio).

System Warnings (Customer Information
Features)
Press and release the MENU button until “SYSTEM
WARNINGS” displays in the EVIC. Then, press the
SCROLL button to display anyone of the following
choices.

• Oil Temperature
Shows the actual oil temperature.

• Oil Pressure
Shows the actual oil pressure.

• Tire Pressure
Shows the actual tire pressure for each tire (EXCLUDING
THE SPARE TIRE).

200

UNDERSTANDING YOUR INSTRUMENT PANEL

Personal Settings (Customer Programmable
Features)
Personal Settings allows the driver to set and recall
features when the transmission is in PARK.

Press and release the MENU button until Personal Set-
tings displays in the EVIC.

Use the SCROLL button to display one of the following
choices.

“Language”
When in this display you may select one of five lan-
guages for all display nomenclature, including the trip
functions and the navigation system (if equipped). Press
the FUNCTION SELECT button while in this display to
select English, Espanol, Deutsch, Italiano, or Francais.
Then, as you continue, the information will display in the
selected language.

NOTE:

The EVIC will not change the UConnect

威 lan-

guage selection. Refer to “Language Selection” under
“Hands-Free Communication (UConnect

威)” in Section 3.

“Lock Doors Automatically at 15 mph (24 km/h)”
When ON is selected, all doors will lock automatically
when the vehicle reaches a speed of 15 mph (24 km/h).
To make your selection, press and release the FUNC-
TION SELECT button until “ON” or “OFF” appears.

“Unlock Doors Automatically on Exit”
When ON is selected, all doors will unlock when the
vehicle is stopped and the transmission is in the PARK or
NEUTRAL position and the driver’s door is opened. To
make your selection, press and release the FUNCTION
SELECT button until “ON” or “OFF” appears.

UNDERSTANDING YOUR INSTRUMENT PANEL

201

4

“Remote Key Unlock”
When Driver Door 1st Press is selected, only the driver’s
door will unlock on the first press of the Remote Keyless
Entry (RKE) UNLOCK button. When Driver Door 1st
Press is selected, you must press the RKE UNLOCK
button twice to unlock the passenger’s doors. When All
Doors 1st Press

is selected, all of the doors will unlock on

the first press of the RKE UNLOCK button. To make your
selection, press and release the FUNCTION SELECT
button until “Driver Door 1st Press” or “All Doors 1st
Press” appears.

“Sound Horn with Remote Key Lock”
When ON is selected, a short horn sound will occur when
the RKE LOCK button is pressed. This feature may be
selected with or without the flash lights on lock/unlock
feature. To make your selection, press and release the
FUNCTION SELECT button until “ON” or “OFF” ap-
pears.

“Flash Lights with Remote Key Lock”
When ON is selected, the front and rear turn signals will
flash when the doors are locked or unlocked with the
RKE transmitter. This feature may be selected with or
without the sound horn on lock feature selected. To make
your selection, press and release the FUNCTION SE-
LECT button until “ON” or “OFF” appears.

“Headlights On with Wipers” (Available with Auto
Headlights Only)
When ON is selected, and the HEADLIGHT switch is in
the AUTO position, the headlights will turn on approxi-
mately 10 seconds after the wipers are turned on. The
headlights will also turn off when the wipers are turned
off if they were turned on by this feature. To make your
selection, press and release the FUNCTION SELECT
button until “ON” or “OFF” appears.

202

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

Turning the headlights on during the daytime

causes the instrument panel lights to dim. To increase the
brightness, refer to “Lights” in Section 3.

“Delay Turning Headlights Off”
When this feature is selected, the driver can choose to
have the headlights remain on for 0, 30, 60, or 90 seconds
when exiting the vehicle. To make your selection, press
and release the FUNCTION SELECT button until “0,”
“30,” “60,” or “90” appears.

“Turn Headlights On with Remote Key Unlock”
When this feature is selected, the headlights will activate
and remain on for up to 90 seconds when the doors are
unlocked with the RKE transmitter. To make your selec-
tion, press and release the FUNCTION SELECT button
until “OFF,” “30 sec.,” “60 sec.,” or “90 sec.” appears.

“Delay Power Off to Accessories Until Exit”
When this feature is selected, the power WINDOW
switches, radio, hands-free system (if equipped), DVD
video system (if equipped), power sunroof (if equipped),
and power outlets will remain active for up to 60 minutes
after the ignition switch is turned OFF. Opening a vehicle
door will cancel this feature. To make your selection,
press and release the FUNCTION SELECT button until
“Off,” “45 sec.,” “5 min.,” “10 min.,” “30 min.,” or “60
min.” appears.

“Confirmation of Voice Commands” — If
Equipped
When ON is selected, all voice commands from the
UConnect

威 system are confirmed. To make your selec-

tion, press and release the FUNCTION SELECT button
until “ON” or “OFF” appears.

UNDERSTANDING YOUR INSTRUMENT PANEL

203

4
