Rear Seat Cupholders
The rear seat cupholders are located in the center armrest
between the rear seats. The cupholders are positioned
forward in the armrest and side-by-side to provide
convenient access to beverage cans or bottles while
maintaining a resting place for the rear occupants’ el-
bows.

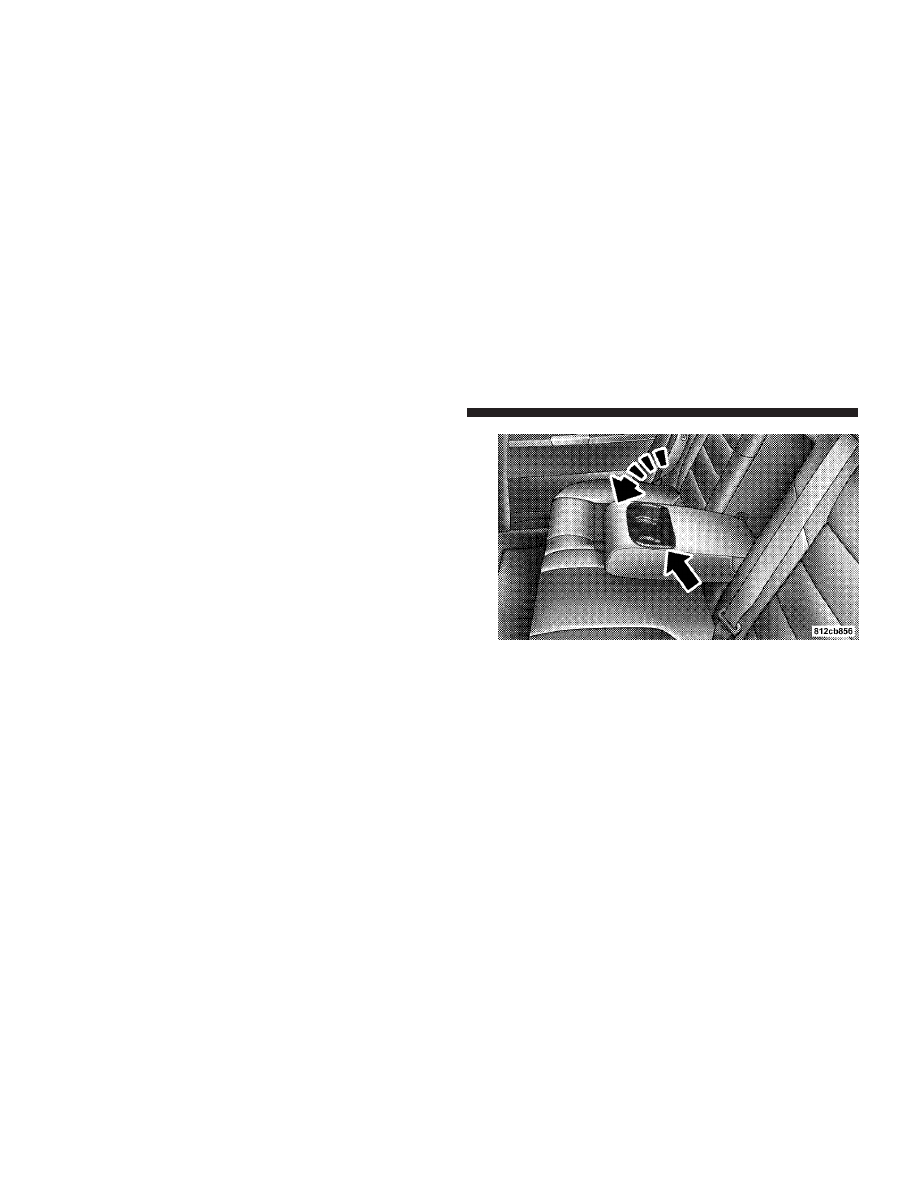

Rear Seat Cupholders

156

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

STORAGE

Console Features
The center console contains two shift bezel cubby bins
with rubber mats for holding small items. For vehicles
not equipped with navigation radio, the console also
contains an extra storage bin located below the climate
control, which holds up to four CD jewel cases.

Without Vehicle Entertainment System (VES)

威

Two separate storage compartments are also located
underneath the armrest.

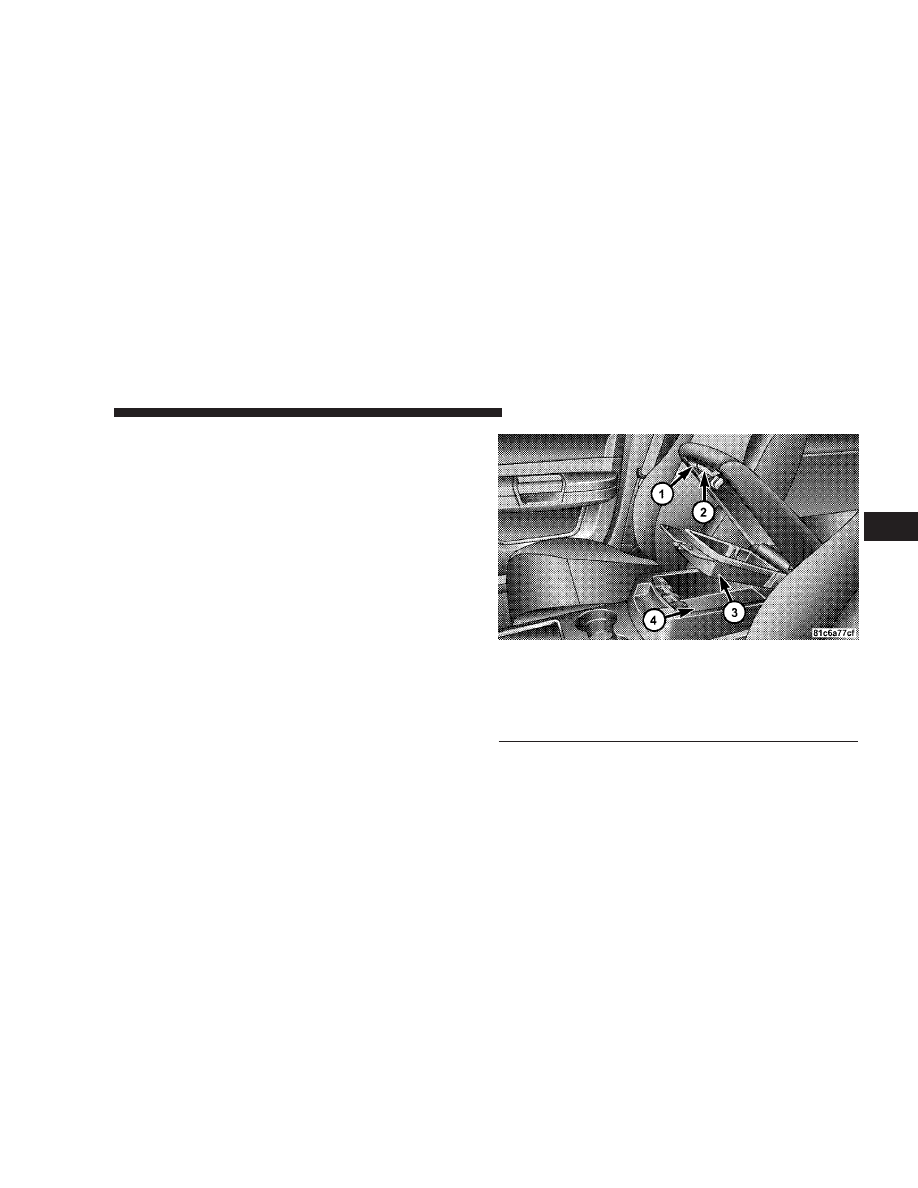

1 — Release button for bottom compartment
2 — Release button for top compartment
3 — Top Compartment
4 — Bottom Compartment. You can access this compartment

directly, without first exposing the upper compartment, by oper-

ating the Release Button for the bottom compartment with the

armrest down.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

157

3

The top compartment holds small items, such as a pen
and note pad, while the larger bottom compartment will
hold CDs and alike. The bottom compartment also con-
tains a 12-volt power outlet and a molded-in coin holder
(designed to hold various size coins). A slot in the left and
right side of the top compartment provides clearance for
power cords to pass conveniently out of the bin with the
lid closed. This feature is ideal for games, laptops, cell
phones, or other electrical equipment. The console’s front
opening lid allows for easy access to these compartments.

With Vehicle Entertainment System (VES)

威

The center console contains a large storage compartment.
The storage compartment contains a 12-volt power outlet
and a molded-in coin holder (designed to hold various
size coins). A slot in the top left and right side of the
storage compartment provides clearance for power cords
to pass conveniently out of the compartment with the lid
closed. This feature is ideal for games, laptops, cell
phones, or other electrical equipment. The console’s

front-opening lid allows for easy access to the storage
compartment for both the driver and the front passenger.

Cargo Management System — If Equipped
The cargo area has an upper and lower load floor.
Additional innovative features in the cargo area are the
two molded-in bins in the quarter trim panels. Each bin
will hold a gallon of milk and a 2-liter bottle of pop.

A cargo management system that stores on the lower
load floor below the bi-level cargo floor is optional. It
includes the following equipment:

• Waterproof cargo floor liner.
• Folding cargo management container with net separa-

tors.

The bi-level cargo floor includes a removable, tri-fold
load-bearing upper level. Two folds in the panel allow it to
be partially or fully folded for storage flexibility. Shallow
items can be stored underneath the upper load floor.

158

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

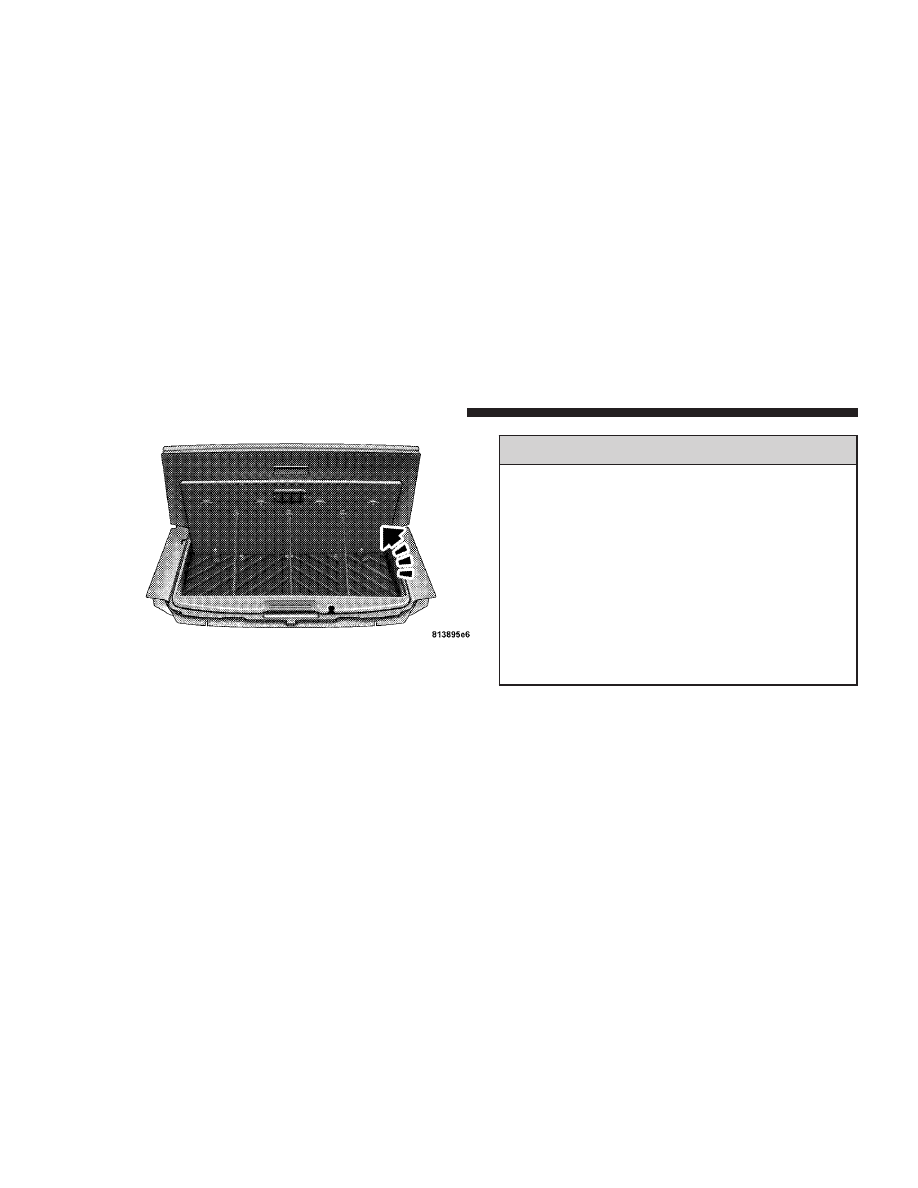

The lower load floor is hinged to provide access to the
spare tire (if equipped), battery, and rear electrical power
distribution center.

The 60/40 split-folding rear seat provides cargo-carrying
versatility. The seatbacks fold down easily by pulling
nylon tabs between the seatbacks and the bolsters. When
the seats are folded down, they provide a continuous,
nearly-flat extension of the removable tri-fold load floor.

Tri-Fold Upper Load Floor
The removable tri-fold upper load floor has two different
surfaces for increased utility. One side is carpeted for a
plush appearance and the other side is covered with
vinyl for easy cleaning. The panel, sandwiched between
the carpet and the washable-vinyl, is constructed from a
strong lightweight material that gives the floor its load-
bearing strength.

You can place the load floor in a partially folded position,
a fully folded position, or a flat position. You can also

remove it from the vehicle. Folding and/or removing the
load floor will add four inches to the height of the cargo
area for increased utility. Use the handle to adjust the
position of the load floor. The load floor positions are
shown in the following illustrations.

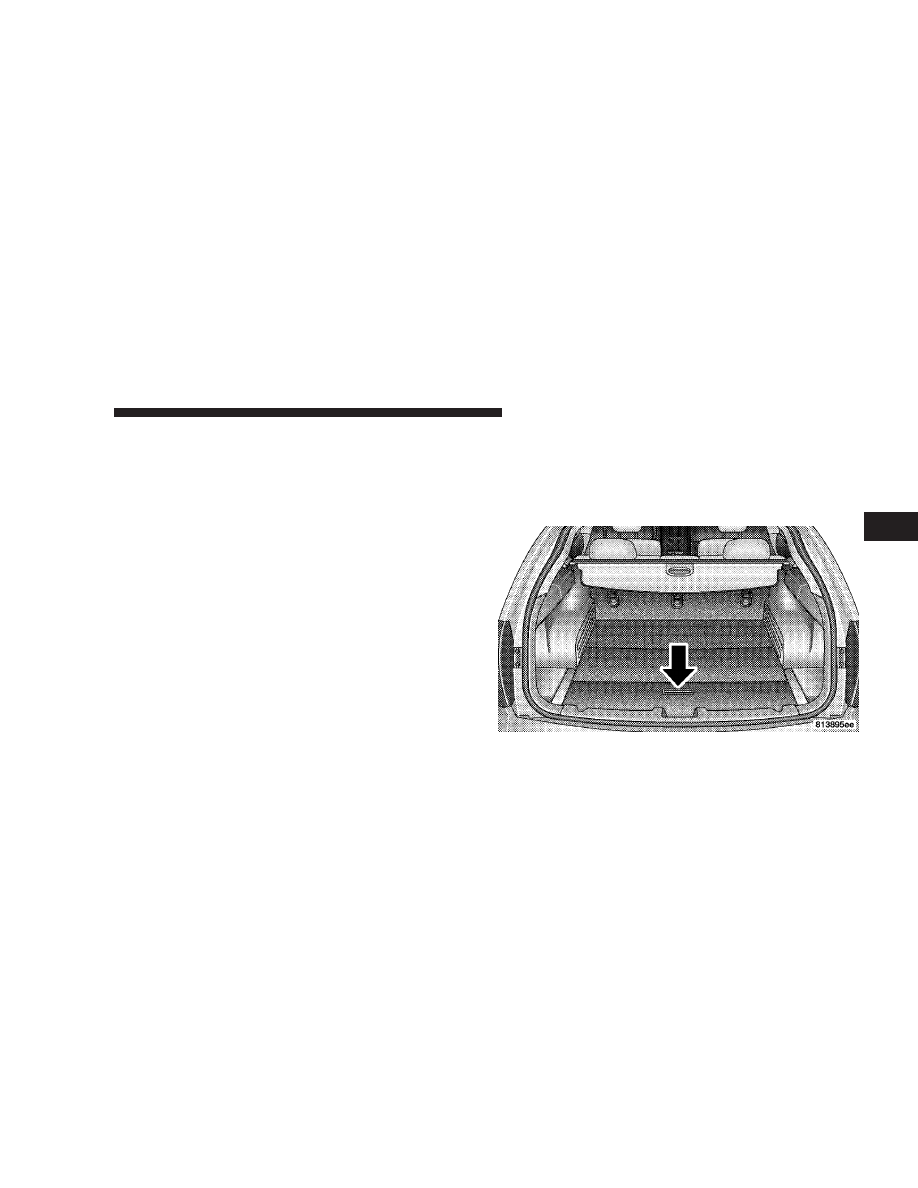

Load Floor Handle

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

159

3

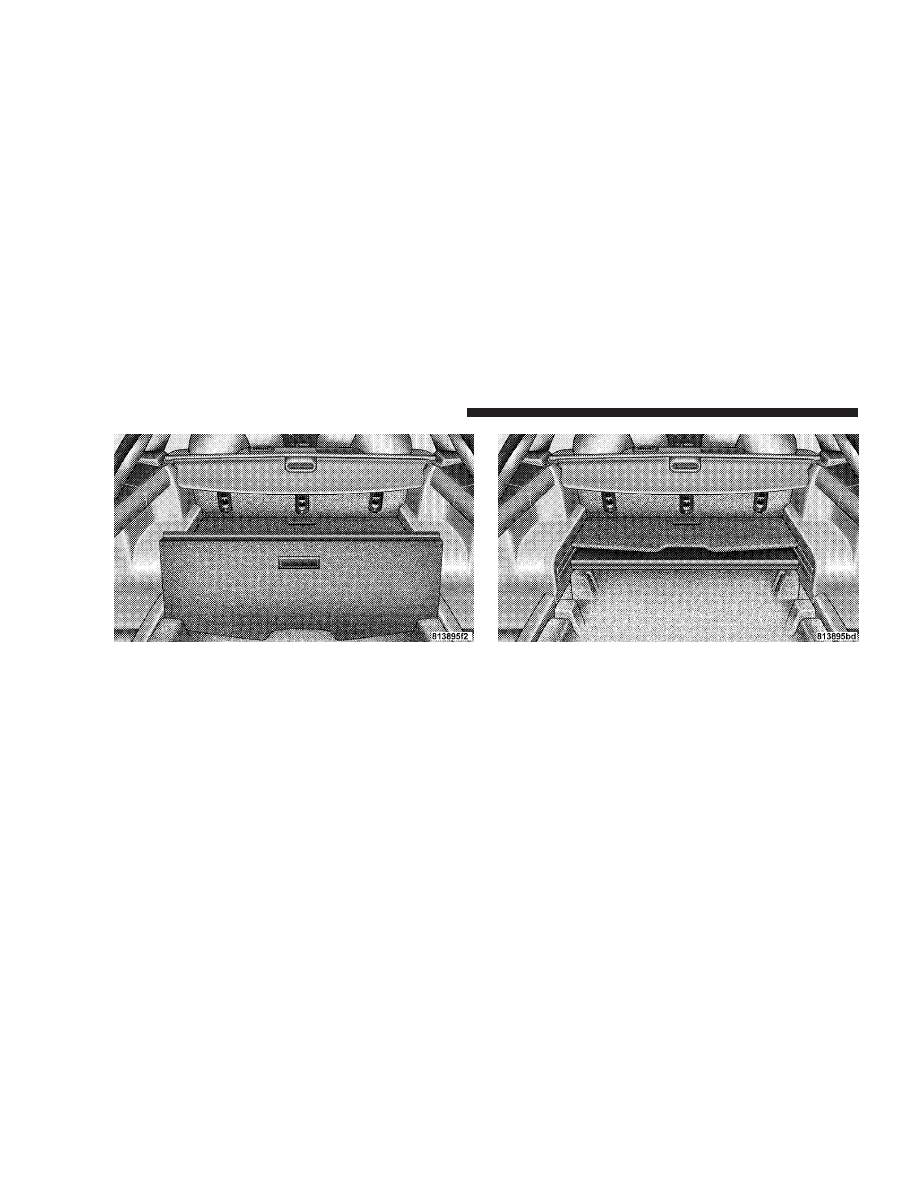

Load Floor Partially Folded

Load Floor Fully Folded

160

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Rollaway Tonneau Cover — If Equipped
The removable rollaway tonneau cover mounts in the
cargo area behind the top of the rear seats.

The tonneau cover, when extended, covers the cargo area
to keep items out of sight. Notches in the trim panels near
the liftgate opening secure the extended tonneau cover in
place.

The tonneau cover rolls away neatly inside its housing
when not in use. You can also remove the tonneau cover
from the vehicle to make more room in the cargo area.

To install the tonneau cover, position it in the vehicle so
that the flat side of the housing faces upward. Then,
insert either the left or the right spring-loaded post

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

161

3

(located on the ends of the tonneau cover housing) into
the left or the right front attachment point shown.

Then, insert the spring-loaded post on the opposite end
of the tonneau cover housing into the remaining front
attachment point.

Next, grab the tonneau cover handle and pull the cover
toward you. As the cover nears the liftgate opening,
guide the rear attachment posts (on both ends of the
cover) into the notches in the trim panels. Then, lower the
cover to position the posts into the bottom of the notches
and release the handle.

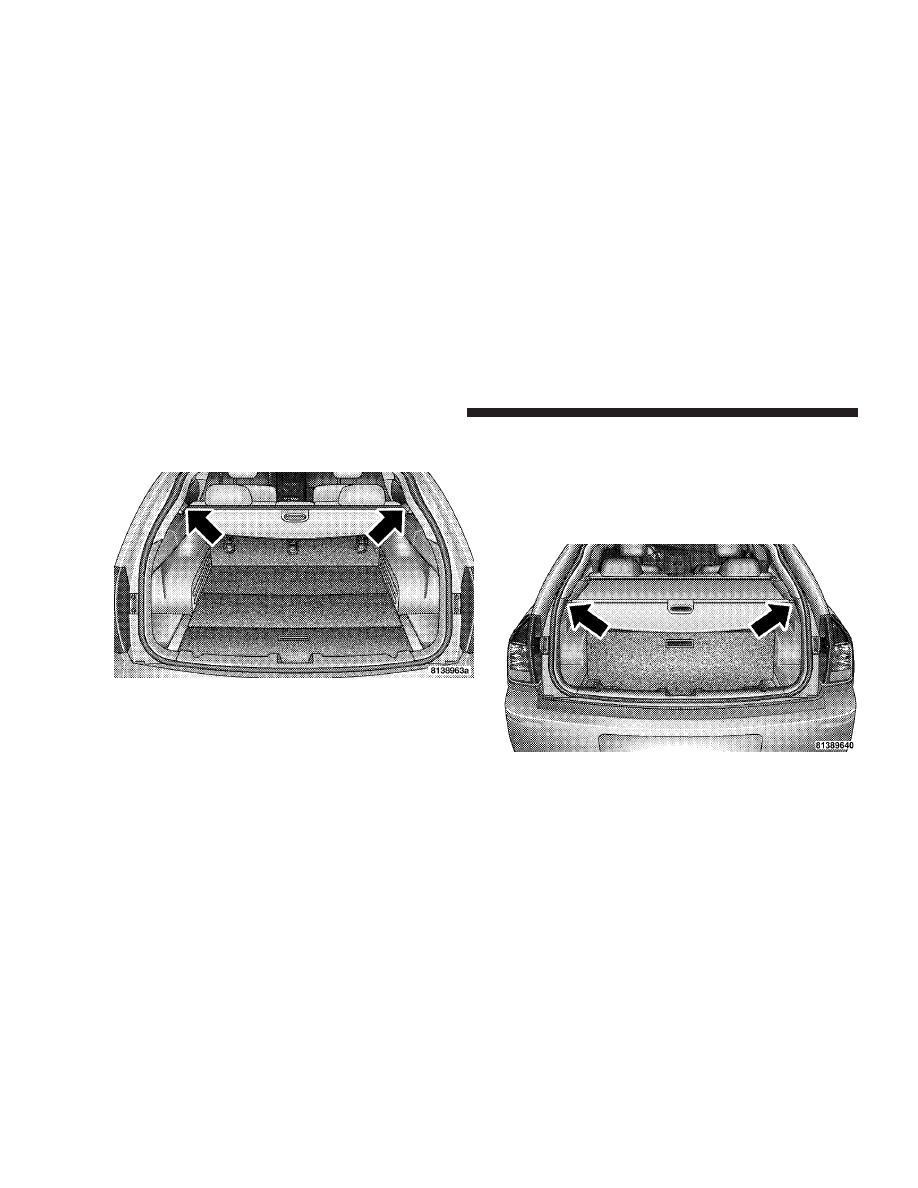

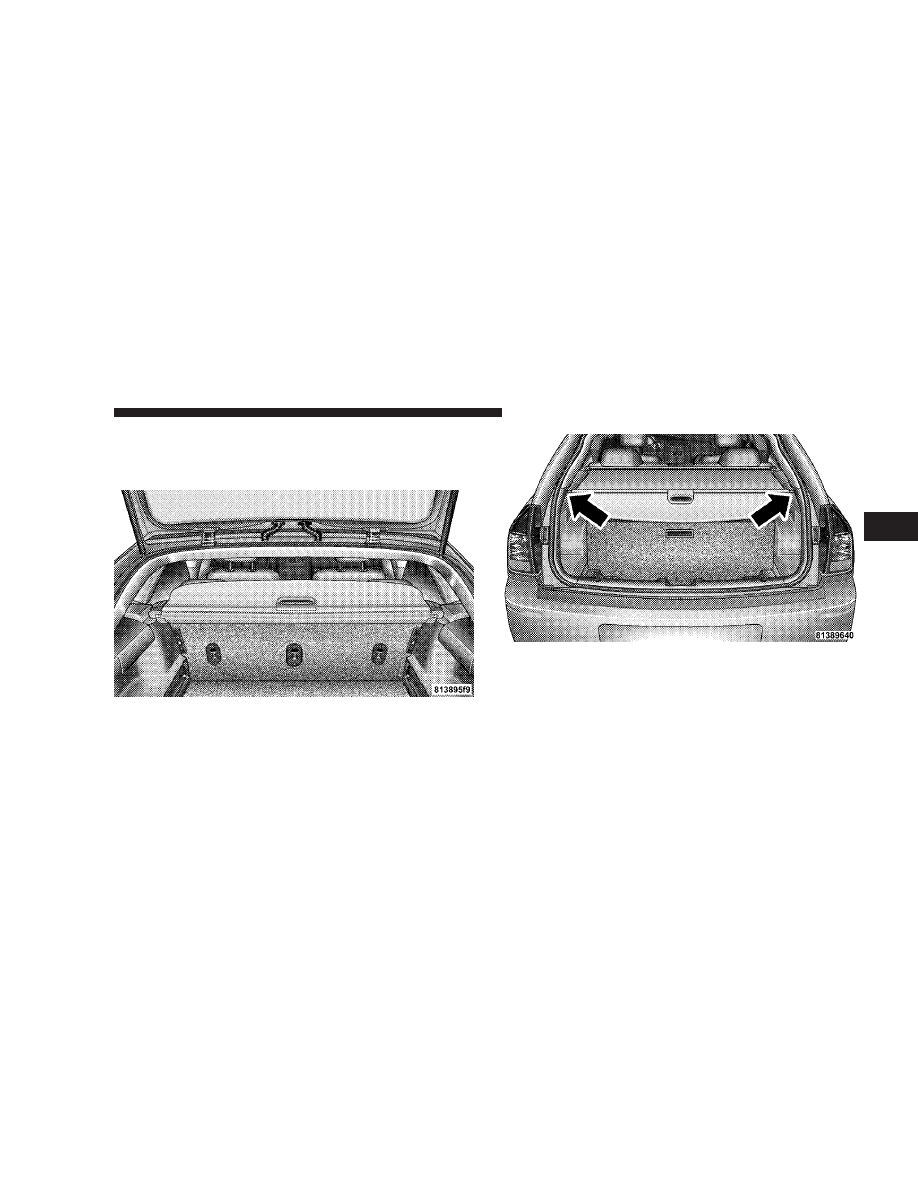

Front Attachment Points

Rear Attachment Points

162

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Waterproof Liner
The optional waterproof liner can be placed over the
lower load floor.

Cargo Organizer
The optional cargo organizer can also be placed into the
lower load floor. Lift the handle and pull to open the
cargo organizer.

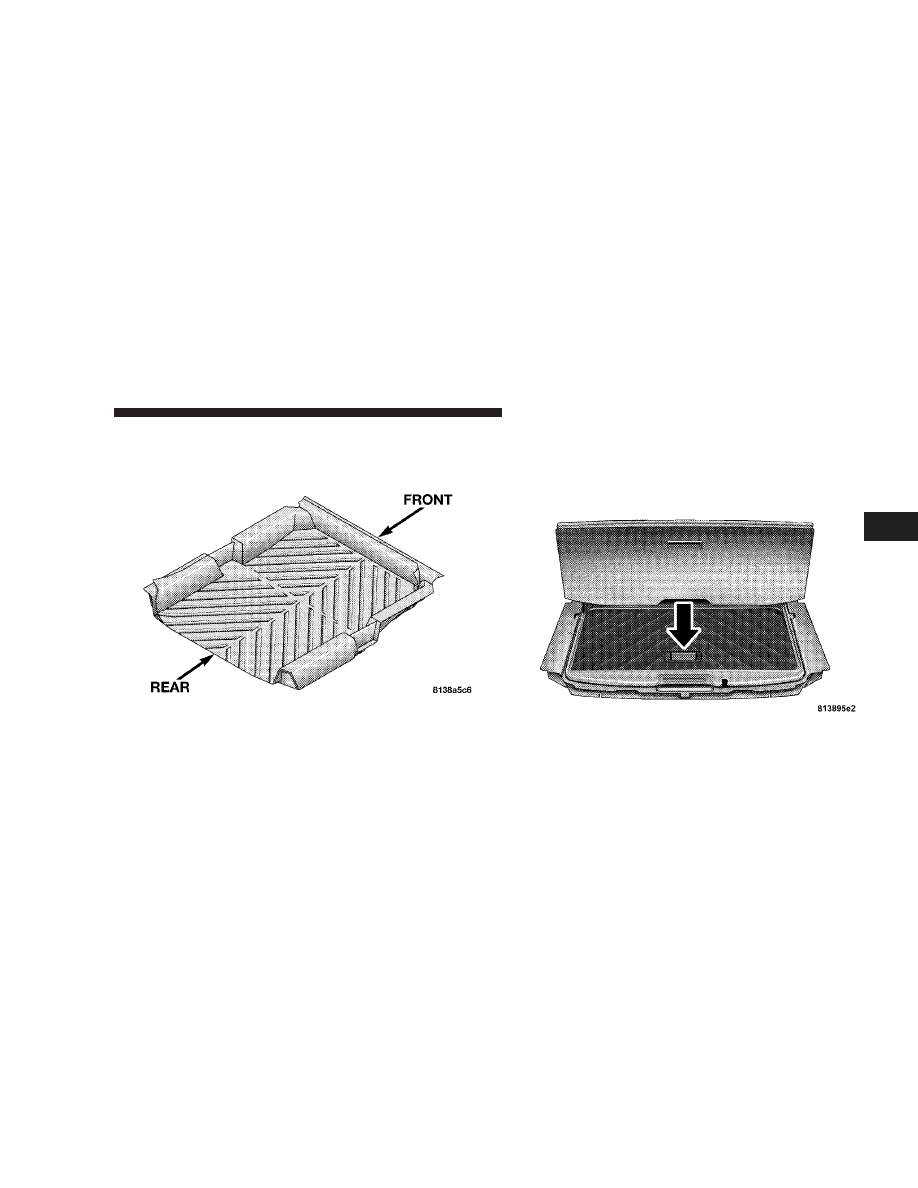

Waterproof Liner

Cargo Organizer Handle

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

163

3

Cargo Tie-Down Hooks
The tie-downs located on the cargo area floor and on the
rear trim panels should be used to safely secure loads
when the vehicle is moving.

WARNING!

• Cargo tie-down hooks are not safe anchors for a

child seat tether strap. In a sudden stop or colli-
sion, a hook could pull loose and allow the child
seat to come loose. A child could be badly injured.
Use only the anchors provided for child seat
tethers.

• The weight and position of cargo and passengers

can change the vehicle center of gravity and ve-
hicle handling. To avoid loss of control resulting
in personal injury, follow these guidelines for
loading your vehicle:

164

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

• Always place cargo evenly on the cargo floor. Put

heavier objects as low and as far forward as possible.

• Place as much cargo as possible in front of the rear

axle. Too much weight or improperly placed weight
over or behind the rear axle can cause the rear of the
vehicle to sway.

• Do not pile luggage or cargo higher than the top of the

seatback. This could impair visibility or become a
dangerous projectile in a sudden stop or collision.

WARNING!

To help protect against personal injury, passengers
should not be seated in the rear cargo area. The rear
cargo space is intended for load carrying purposes
only, not for passengers, who should sit in seats and
use seat belts.

ROOF LUGGAGE RACK — IF EQUIPPED
The roof luggage rack consists of side rails and adjustable
crossbars. The roof luggage rack is designed to carry up
to 150 lbs (68 kg) of cargo uniformly distributed over
both crossbars.

When loading cargo on the roof luggage rack, distribute
the cargo weight evenly on the crossbars. The roof
luggage rack does not increase the total load carrying
capacity of the vehicle. Be sure that the total load of
cargo inside the vehicle plus that on the external rack
does not exceed the maximum vehicle load capacity.
Refer to the “Tire and Loading Information” placard for
more information about cargo and load capacity. The
placard is located on either the driver’s side “B” pillar or
the driver door.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

165

3

To adjust, remove, or install the crossbars, proceed as
follows:

1. Flip the lever on the end of the crossbar upward.

2. Turn the lever counterclockwise to loosen the lower
clamp. When the lower clamp is loose, turn it until the
round side of the clamp completely faces away from the
side rail.

3. Repeat Steps 1 and 2 on the opposite clamp on the
other side of the crossbar.

4. Pick up the crossbar and move it to the desired
location. Do not place the crossbar directly over the
sunroof glass (if equipped).

5. Turn the lower clamp until the round side of the clamp
completely faces the side rail.

6. Turn the lever clockwise to tighten the lower clamp to
the side rail. When tight, flip the lever downward.

7. Repeat Steps 5 and 6 on the opposite clamp on the
other side of the crossbar.

8. Attempt to move the crossbar to ensure that it is
locked in position.

NOTE:

To reduce the amount of wind noise when the

crossbars are not in use, remove both crossbars from the
side rails and place them inside the vehicle.

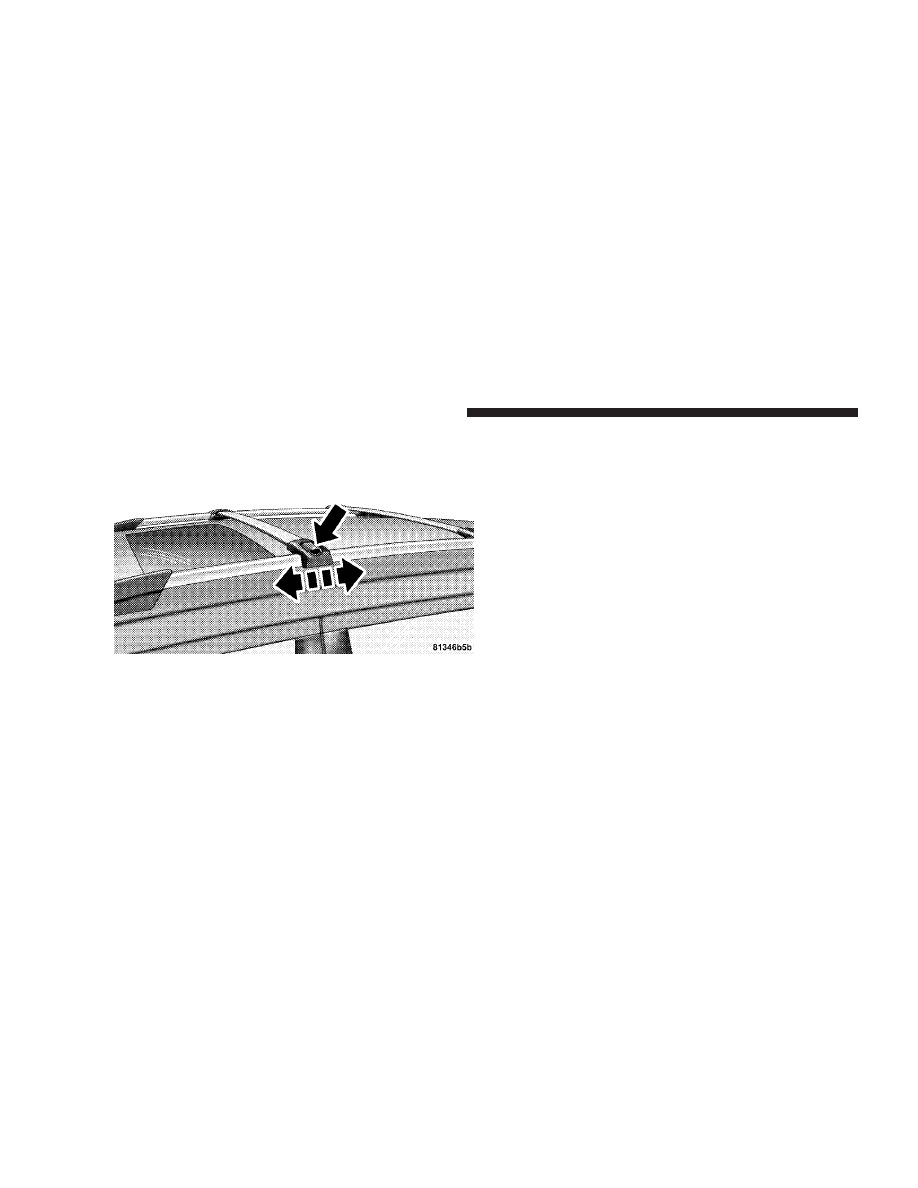

Roof Luggage Rack

166

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CAUTION!

• To avoid damage to the roof rack and vehicle, do not

exceed the maximum roof rack load capacity of 150
lbs (68 kg). Always distribute heavy loads as evenly
as possible and secure the load appropriately.

• Long loads, which extend over the windshield, such

as wood panels or surfboards, or loads with large
frontal area should be secured to both the front and
rear of the vehicle.

• Travel at reduced speeds and turn corners carefully

when carrying large or heavy loads on the roof rack.
Wind forces, due to natural causes or nearby truck
traffic, can add sudden upward force on loads. This is
especially true on large flat loads and may result in
damage to the cargo or your vehicle.

• Do not use the pop-up feature of the sliding / pop-up

roof when positioning or placing luggage above it to
prevent damage to the sliding / pop-up roof panel.

WARNING!

Cargo must be securely tied before driving your
vehicle. Improperly secured loads can fly off the
vehicle, particularly at high speeds, resulting in per-
sonal injury or property damage. Follow the roof rack
cautions when carrying cargo on your roof rack.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

167

3

LOAD LEVELING SYSTEM
The automatic load leveling system will provide a level-
riding vehicle under most passenger and cargo loading
conditions.

A hydraulic pump contained within the shock absorbers
raises the rear of the vehicle to the correct height. It takes
approximately 1 mi (1.6 km) of driving for the leveling to
complete depending on road surface conditions.

If the leveled vehicle is not moved for approximately 15
hours, the leveling system will bleed itself down. The
vehicle must be driven to reset the system.

168

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

UNDERSTANDING YOUR INSTRUMENT PANEL

CONTENTS

䡵 Instrument Panel And Controls . . . . . . . . . . . . . 173
䡵 Premium Instrument Cluster . . . . . . . . . . . . . . . 174
䡵 Instrument Cluster Descriptions . . . . . . . . . . . . 175
䡵 Electronic Vehicle Information Center (EVIC) . . . 185

▫ Electronic Vehicle Information Center (EVIC)

Displays . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187

▫ Trip Functions . . . . . . . . . . . . . . . . . . . . . . . 189
▫ Performance Pages — If Equipped . . . . . . . . . 191
▫ Compass Display . . . . . . . . . . . . . . . . . . . . . 195

▫ Telephone — If Equipped . . . . . . . . . . . . . . . 197
▫ Navigation — If Equipped . . . . . . . . . . . . . . . 199
▫ Driver-Selectable Surround Sound (DSS) –

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . 200

▫ System Warnings (Customer Information

Features) . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

▫ Personal Settings (Customer Programmable

Features) . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

䡵 Radio General Information . . . . . . . . . . . . . . . . 204

▫ Radio Broadcast Signals . . . . . . . . . . . . . . . . . 204

4

▫ Two Types Of Signals . . . . . . . . . . . . . . . . . . 204
▫ Electrical Disturbances . . . . . . . . . . . . . . . . . . 205
▫ AM Reception . . . . . . . . . . . . . . . . . . . . . . . 205
▫ FM Reception . . . . . . . . . . . . . . . . . . . . . . . . 205

䡵 Sales Code REN — Multimedia System — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205

▫ Operating Instructions — Satellite Radio (If

Equipped) . . . . . . . . . . . . . . . . . . . . . . . . . . 206

▫ Operating Instructions — Voice Recognition

System (VR) (If Equipped) . . . . . . . . . . . . . . . 206

▫ Operating Instructions — Hands-Free

Communication (UConnect

威) (If Equipped) . . . 206

▫ Clock Setting Procedure . . . . . . . . . . . . . . . . . 207

䡵 Sales Code REQ — AM/FM Stereo Radio And

6–Disc CD/DVD Changer
(MP3/WMA AUX Jack) . . . . . . . . . . . . . . . . . . 209

▫ Operating Instructions - Radio Mode . . . . . . . 209
▫ Operation Instructions - (Disc Mode For CD And

MP3/WMA Audio Play, DVD-Video) . . . . . . . 217

▫ Notes On Playing MP3/WMA Files . . . . . . . . 219
▫ List Button (Disc Mode For

MP3/WMA Play) . . . . . . . . . . . . . . . . . . . . . 222

▫ Info Button (Disc Mode For

MP3/WMA Play) . . . . . . . . . . . . . . . . . . . . . 222

䡵 Sales Code RER — Multimedia System —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . 225

▫ Operating Instructions — Satellite Radio . . . . . 226

170

UNDERSTANDING YOUR INSTRUMENT PANEL

▫ Operating Instructions — Hands-Free

Communication (UConnect

威) (If Equipped) . . . 226

▫ Clock Setting Procedure . . . . . . . . . . . . . . . . . 226

䡵 Sales Code RES — AM/FM Stereo Radio With CD

Player (MP3 AUX Jack) . . . . . . . . . . . . . . . . . . 229

▫ Operating Instructions - Radio Mode . . . . . . . 229
▫ Operation Instructions - CD Mode For CD And

MP3 Audio Play . . . . . . . . . . . . . . . . . . . . . . 235

▫ Notes On Playing MP3 Files . . . . . . . . . . . . . 237
▫ List Button (CD Mode For MP3 Play) . . . . . . . 240
▫ Info Button (CD Mode For MP3 Play) . . . . . . . 240

䡵 Satellite Radio (RSC) — If Equipped

(RER/REQ/REN Radios Only) . . . . . . . . . . . . . 242

▫ System Activation . . . . . . . . . . . . . . . . . . . . . 242

▫ Electronic Serial Number/Sirius Identification

Number (ENS/SID) . . . . . . . . . . . . . . . . . . . . 243

▫ Selecting Satellite Mode . . . . . . . . . . . . . . . . . 243
▫ Satellite Antenna . . . . . . . . . . . . . . . . . . . . . . 243
▫ Reception Quality . . . . . . . . . . . . . . . . . . . . . 244
▫ Operating Instructions - Satellite Mode . . . . . . 244
▫ Operating Instructions - Hands-Free Phone

(If Equipped) . . . . . . . . . . . . . . . . . . . . . . . . 246

▫ Operating Instructions - Video Entertainment

System (VES™) (If Equipped) . . . . . . . . . . . . . 246

䡵 Sirius Backseat TV™ — If Equipped . . . . . . . . . 247
䡵 Video Entertainment System (VES)威 —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . 247

UNDERSTANDING YOUR INSTRUMENT PANEL

171

4
