If the ABS light is on, the brake system should be serviced
as soon as possible to restore the benefits of Anti-Lock
brakes. If the ABS light does not turn on when the
Ignition switch is turned to the ON position, have the
light inspected by an authorized dealer.

8. Brake System Warning Light

This light monitors various brake functions,
including brake fluid level and parking brake
application. If the brake light turns on, it may
indicate that the parking brake is applied, that

the brake fluid level is low, or that there is a problem with
the anti-lock brake system (if equipped).

The dual brake system provides a reserve braking capac-
ity in the event of a failure to a portion of the hydraulic
system. Failure of either half of the dual brake system is
indicated by the Brake Warning Light which will turn on
when the brake fluid level in the master cylinder has
dropped below a specified level.

The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers which change fluid level condi-
tions. The vehicle should have service performed, and
the brake fluid level checked.

If brake failure is indicated, immediate repair is neces-
sary.

WARNING!

Driving a vehicle with the brake light on is danger-
ous. Part of the brake system may have failed. It will
take longer to stop the vehicle. You could have an
accident. Have the vehicle checked immediately.

Vehicles equipped with the Anti-Lock Brake System
(ABS), are also equipped with Electronic Brake Force
Distribution (EBD). In the event of an EBD failure, the

228

UNDERSTANDING YOUR INSTRUMENT PANEL

Brake Warning Light will turn on along with the ABS
Light. Immediate repair to the ABS system is required.

The operation of the Brake Warning Light can be checked
by turning the ignition switch from the OFF position to
the ON position. The light should illuminate for approxi-
mately two seconds. The light should then turn off unless
the parking brake is applied or a brake fault is detected.
If the light does not illuminate, have the light inspected
by an authorized dealer.

The light also will turn on when the parking brake is
applied with the ignition switch in the ON position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake application.

9. Tachometer — Premium Instrument Cluster Only
The white area of the scale shows the permissible engine
revolutions-per-minute (RPM x 1000) for each gear range.
Before reaching the red area, ease up on the accelerator to
prevent engine damage.

10. Transmission Range Indicator
This display indicator shows the automatic transaxle gear
selection.

NOTE:

You must apply the brakes before shifting from

Park.

11. Odometer/Trip Odometer — If Equipped
The odometer shows the total distance the vehicle has
been driven.

U.S. federal regulations require that upon transfer of
vehicle ownership, the seller certify to the purchaser the
correct mileage that the vehicle has been driven. There-
fore, if the odometer reading is changed during repair or

UNDERSTANDING YOUR INSTRUMENT PANEL

229

4

replacement, be sure to keep a record of the reading
before and after the service so that the correct mileage can
be determined.

The trip odometer shows individual trip mileage. To
switch from odometer to trip odometer, press the Trip
Odometer button.

To reset a trip odometer, display the desired trip odom-
eter to be reset then push and hold the button until the
display resets (approximately two seconds).

12. PRNDL/Odometer Display Area
When the appropriate conditions exist, the following
odometer messages will display:

CHAngE OIL

. . . . . . . . . . . . . . . Oil Change Required

CRUISE

. . . . . . . . . . . . . . . . . . . . . Cruise Control On

door

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Door Ajar

ESPOFF

. . . . . . . . . . . . . . . . . . . . . . . . . . . . ESP Off

gATE

. . . . . . . . . . . . . . . . . . . . . . . . . . Lift Gate Ajar

gASCAP

. . . . . . . . . . . . . . . . . . . . . . . Fuel Cap Fault

hood*

. . . . . . . . . . . . . . . . . . . . . . . . . . . . Hood Ajar

noFUSE

. . . . . . . . . . . . . . . . . . . . . . . . . . Fuse Fault

LoCOOL

. . . . . . . . . . . . . . . . . . . . . . . . Low Coolant

LoWASH

. . . . . . . . . . . . . . . . . . . . Low Washer Fluid

NOTE:

If your vehicle is equipped with an hood switch,

in the case of hood ajar, a warning message will be
displayed in either the PRNDL/Odometer display as
“hood” or “Hood Ajar” in the EVIC display.

NOTE:

Some of the above warnings will be displayed in

the Compass Mini-Trip Computer / Electronic Vehicle
Information Center Display Area under the Speedometer.

CHAngE OIL

Your vehicle is equipped with an engine oil change
indicator system. The “Change Oil” message will flash in
the instrument cluster odometer for approximately 12

230

UNDERSTANDING YOUR INSTRUMENT PANEL

seconds after a single chime has sounded to indicate the
next scheduled oil change interval. The engine oil change
indicator system is duty cycle-based, which means the
engine oil change interval may fluctuate dependent upon
your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON/RUN
position. To turn off the message temporarily, press and
release the Trip Odometer button on the instrument
cluster. To reset the oil change indicator system (after
performing the scheduled maintenance) refer to the fol-
lowing procedure.

1. Turn the ignition switch to the ON position (Do not
start the engine).

2. Fully depress the accelerator pedal slowly three times
within 10 seconds.

3. Turn the ignition switch to the OFF/LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary repeat this procedure.

13. Odometer Display Reset Button
To reset a message display (gATE, gASCAP, noFUSE,
CHAngE OIL, LoCOOL, LoWASH), push and hold the
button until the display resets (approximately two sec-
onds).

14. Electronic Stability Program (ESP) Indicator
Light/Traction Control System (TCS) Indicator Light

If this indicator light flashes during accelera-
tion, apply as little throttle as possible. While
driving, ease up on the accelerator. Adapt your
speed and driving to the prevailing road con-

ditions, and do not switch off the ESP, or TCS.

UNDERSTANDING YOUR INSTRUMENT PANEL

231

4

15. Malfunction Indicator Light

This light is part of an onboard diagnostic system
called OBD that monitors engine and automatic
transmission control systems. The light will illu-

minate when the key is in the ON position before engine
start. If the bulb does not come on when turning the key
from OFF to ON, have the condition checked promptly.

Certain conditions such as a loose or missing gas cap,
poor fuel quality, etc. may illuminate the light after
engine start. The vehicle should be serviced if the light
stays on through several of your typical driving cycles. In
most situations the vehicle will drive normally and will
not require towing.

The Malfunction Indicator Light flashes to alert to serious
conditions that could lead to immediate loss of power or
severe catalytic converter damage. The vehicle should be
serviced at an authorized dealer as soon as possible if this
occurs.

16. Engine Temperature Warning Light

This light warns of an overheated engine condi-
tion. If the engine is critically hot, a continuous
chime will sound for four minutes. After the chime

turns off, the engine will still be critically hot until the
light turns off.

17. Electronic Throttle Control (ETC.) Light

This light informs you of a problem with the
Electronic Throttle Control system. If a prob-
lem is detected, the light will come on while the
engine is running. Cycle the ignition key when

the vehicle has completely stopped and the gear selector
is placed in the PARK position. The light should turn off.
If the light remains lit with the engine running your
vehicle will usually be drivable, however, see your dealer
for service as soon as possible. If the light is flashing
when the engine is running, immediate service is re-
quired and you may experience reduced performance, an
elevated/rough idle or engine stall and your vehicle may

232

UNDERSTANDING YOUR INSTRUMENT PANEL

require towing. The light will come on when the ignition
is first turned ON and remain on briefly as a bulb check.
If the light does not come on during starting, have the
system checked by an authorized dealer.

18. Oil Pressure Warning Light

This light shows low engine oil pressure. The light
should turn on momentarily when the engine is

started. If the light turns on while driving, stop the
vehicle and shut off the engine as soon as possible. A
chime will sound for four minutes when this light turns
on.

Do not operate the vehicle until the cause is corrected.
This light does not show how much oil is in the engine.
The engine oil level must be checked under the hood.

19. Front Fog Light Indicator — If Equipped

This light shows when the front fog lights are ON.

20. Seat Belt Reminder Light

When the ignition switch is first turned ON, this
light will turn on for five to eight seconds as a bulb
check. During the bulb check, if the driver’s seat

belt is unbuckled, a chime will sound. After the bulb
check or when driving, if the driver’s seat belt remains
unbuckled, the Seat Belt Reminder Light will illuminate
and the chime will sound. Refer to the Occupant Re-
straints section for more information.

21. Vehicle Theft Alarm Light — If Equipped

This light will flash for approximately 15 sec-
onds when the vehicle theft alarm is arming.

22. Airbag Light

This light turns on and remains on for four
seconds as a bulb check when the ignition
switch is first turned ON. If the light is not on

UNDERSTANDING YOUR INSTRUMENT PANEL

233

4

during starting, stays on, or turns on while driving, have
the system inspected by an authorized dealer as soon as
possible.

23. Voltage Light

This light monitors the electrical system voltage.
The light should turn on momentarily as the

engine is started. If the light stays on or turns on while
driving, it indicates a problem with the charging system.
Immediate service should be obtained.

24. Low Fuel Light

When the fuel level reaches approximately 2.0
gallons (7.8 liters) this light will turn on and remain
on until fuel is added.

25. Tire Pressure Monitoring Telltale Lamp — If
Equipped

Each tire, including the spare (if provided),
should be checked monthly when cold and in-
flated to the inflation pressure recommended by
the vehicle manufacturer on the vehicle placard

or tire inflation pressure label. (If your vehicle has tires of
a different size than the size indicated on the vehicle
placard or tire inflation pressure label, you should deter-
mine the proper tire inflation pressure for those tires.)

As an added safety feature, your vehicle has been
equipped with a Tire Pressure Monitoring System
(TPMS) that illuminates a low tire pressure telltale when
one or more of your tires is significantly under-inflated.
Accordingly, when the low tire pressure telltale illumi-
nates, you should stop and check your tires as soon as
possible, and inflate them to the proper pressure. Driving
on a significantly under-inflated tire causes the tire to
overheat and can lead to tire failure. Underinflation also

234

UNDERSTANDING YOUR INSTRUMENT PANEL

reduces fuel efficiency and tire tread life, and may affect
the vehicle’s handling and stopping ability.

NOTE:

Please note that the TPMS is not a substitute for

proper tire maintenance, and it is the driver’s responsi-
bility to maintain correct tire pressure, even if underin-
flation has not reached the level to trigger illumination of
the TPMS low tire pressure telltale.

Your vehicle has also been equipped with a TPMS
malfunction indicator to indicate when the system is not
operating properly. The TPMS malfunction indicator is
combined with the low tire pressure telltale. When the
system detects a malfunction, the telltale will flash for
approximately one minute and then remain continuously
illuminated. This sequence will continue upon subse-
quent vehicle start-ups as long as the malfunction exists.
When the malfunction indicator is illuminated, the sys-
tem may not be able to detect or signal low tire pressure
as intended. TPMS malfunctions may occur for a variety

of reasons, including the installation of replacement or
alternate tires or wheels on the vehicle that prevent the
TPMS from functioning properly.

NOTE:

Always check the TPMS malfunction telltale after

replacing one or more tires or wheels on your vehicle to
ensure that the replacement or alternate tires and wheels
allow the TPMS to continue to function properly.

CAUTION!

The TPMS has been optimized for the original
equipment tires and wheels. TPMS pressures and
warning have been established for the tire size
equipped on your vehicle. Undesirable system opera-
tion or sensor damage may result when using re-
placement equipment that is not of the same size,
type, and/or style. Aftermarket wheels can cause
sensor damage. Do not use aftermarket tire sealants
or balance beads if your vehicle is equipped with a
TPMS, as damage to the sensors may result.

UNDERSTANDING YOUR INSTRUMENT PANEL

235

4

For additional information on TPMS, refer to Section 5 —
Starting and Operating, “Tire Pressure Monitoring Sys-
tem” of this manual.

For additional information on Tire Pressures, refer to
Section 5 — Starting and Operating, “Tire Inflation
Pressures” of this manual.

26. Electronic Stability Program (ESP) Indicator Light

The malfunction lamp for the ESP is combined
with BAS. The yellow “ESP/BAS Warning
Lamp” comes on when the ignition switch is
turned to the “ON” position. They should go

out with the engine running. If the “ESP/BAS Warning
Lamp” comes on continuously with the engine running,
a malfunction has been detected in either the ESP or the
BAS system. If this light remains on after several ignition
cycles, and the vehicle has been driven several miles/
kilometers at speeds greater than 30 mph (48 km/h), see
your authorized dealer as soon as possible.

27. Compass Mini-Trip Computer (CMTC) Reset
Button
Press the reset button to scroll through sub menus (i.e.,
Trip Functions: AVG Fuel Economy, DTE, Elapsed Time,
and Units.

NOTE:

For more detailed operation, refer to “Compass

Mini-Trip Computer” later in this section.

28. Compass Mini-Trip Computer (CMTC) Display /
Electronic Vehicle Information Center (EVIC) Display—
If Equipped

Compass Mini-Trip Computer (CMTC) — If Equipped
On vehicles equipped with CMTC, the display provides
the outside temperature, one of eight compass headings
to indicate the direction the vehicle is facing and the
current radio station. Refer to “Compass Mini-Trip Com-
puter” later in this section.

236

UNDERSTANDING YOUR INSTRUMENT PANEL

Electronic Vehicle Information Center (EVIC) Display
— If Equipped

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
lower half of the speedometer.

Oil Change Required

Your vehicle is equipped with an engine oil change
indicator system. The Oil Change Required message will
flash in the EVIC display for approximately 10 seconds
after a single chime has sounded to indicate the next
scheduled oil change interval. The engine oil change
indicator system is duty cycle based, which means the
engine oil change interval may fluctuate dependent upon
your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON/RUN
position. To turn off the message temporarily, press and
release the Menu button. To reset the oil change indicator
system (after performing the scheduled maintenance)
refer to the following procedure.

1. Turn the ignition switch to the ON position (Do not
start the engine).

2. Fully depress the accelerator pedal slowly three times
within 10 seconds.

3. Turn the ignition switch to the OFF/LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary repeat this procedure.

UNDERSTANDING YOUR INSTRUMENT PANEL

237

4

COMPASS MINI-TRIP COMPUTER (CMTC) — IF
EQUIPPED

NOTE:

The compass on your vehicle is self-calibrating,

eliminating the need to manually calibrate the compass.

The Compass Mini-Trip Computer features a driver-
interactive display (displays information on outside tem-
perature, compass direction, and trip information). It is
located in the instrument cluster, below the Fuel and
Temperature gauges.

Compass Mini-Trip Computer (CMTC) Odometer
Displays

When the appropriate conditions exist, the following
odometer messages will display:

CHAngE OIL

. . . . . . . . . . . . . . . Oil Change Required

CRUISE

. . . . . . . . . . . . . . . . . . . . . . Cruise Activated

door

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Door Ajar

ESPOFF

. . . . . . . . . . . . . . . . . . . . . . ESP Deactivated

gATE

. . . . . . . . . . . . . . . . . . . . . . . . . . Lift Gate Ajar

gASCAP

. . . . . . . . . . . . . . . . . . . . . . . Fuel Cap Fault

hood

. . . . . . . . . . . . . . . . . . . . . . . . . . . . Hood Ajar

noFUSE

. . . . . . . . . . . . . . . . . . . . . . . . . . Fuse Fault

LoCOOL

. . . . . . . . . . . . . . . . . . . . . . . . Low Coolant

LoWASH

. . . . . . . . . . . . . . . . . . . . Low Washer Fluid

These messages can be manually turned off by pressing
the right reset button (on the instrument cluster).

Compass Mini-Trip Computer (CMTC) Reset
Buttons

CMTC Reset Button
Press the left reset button located on the instrument
cluster to scroll through the sub menus (i.e., Trip Func-
tions: AVG Fuel Economy, DTE, Elapsed Time, and
Units).

238

UNDERSTANDING YOUR INSTRUMENT PANEL

To reset the display shown, turn the ignition switch to the
ON position, then press and hold the reset button for
approximately two seconds.

When the appropriate conditions exist, the following
odometer messages will display:

NE

. . . . . . . Eight-point compass headings are displayed

(N, S, E, W, NE, NW, SE, SW)

14°F

. . . . . . . . . . . . Temperature (Fahrenheit or Celsius)

AVG

. . . . . . . . . Average Fuel Economy (U.S. or Metric)

DTE

. . . . . . . . . . . . . . . . . . . . . . . Distance to Empty

ET

. . . . . . . . . . . . . . . . . . . . . . . . . . . . Elapsed Time

P

. . . . . . . . . . . . . . . . . . . . . . . . . . Park Assist On/Off

Should this wrench symbol display with the
letter P next to it, your Park Assist System
needs servicing. Contact your authorized
dealer.

NOTE:

Temperature and Average Fuel Economy can be

changed from U.S. or Metric by pressing and holding the
left CMTC Reset Button located on the instrument cluster
near the temperature gauge.

Compass Mini-Trip Computer (CMTC) Trip
Odometer (ODO)
This display shows the distance traveled since the last
reset. Press and release the right button located on the
instrument cluster to switch from odometer, to trip A or
trip B. Press and hold the right button while the
odometer/trip odometer is displayed to reset.

Trip A
Shows the total distance traveled for Trip A since the last
reset.

Trip B
Shows the total distance traveled for Trip B since the last
reset.

UNDERSTANDING YOUR INSTRUMENT PANEL

239

4

Compass/Temperature Display

Compass Variance
Compass Variance is the difference between magnetic
North and Geographic North. In some areas of the
country, the difference between magnetic and geographic
North is great enough to cause the compass to give false
readings. In order to ensure compass accuracy, the com-
pass variance should be properly set according to the
compass variance map zone that the vehicle is in.

NOTE:

Magnetic materials should be kept away from

the top of the instrument panel. This is where the
compass sensor is located.

To Set the Variance

NOTE:

Refer to the “Compass Variance Map” in the

following

“Electronic

Vehicle

Information

Center

(EVIC)” section for your Zone Value.

Start the engine, and leave the transmission gear selector
lever in the PARK position. Press and hold (approxi-
mately ten seconds) the CMTC reset button until the
current variance zone number is displayed. To change the
zone, press and release the CMTC reset button to incre-
ment the variance one step. Repeat as necessary, until the
desired variance is achieved.

NOTE:

The factory default Zone is 8. During program-

ming, the zone value will wrap around from Zone 15 to
Zone 1.

Manual Compass Calibration
If the compass appears erratic, inaccurate or abnormal,
you may wish to calibrate the compass. Prior to calibrat-
ing the compass make sure the proper zone is selected.

1. Start the engine, and leave the transmission in the
PARK position.

240

UNDERSTANDING YOUR INSTRUMENT PANEL

2. Press and hold (approximately 10 seconds) the CMTC
reset button until the current variance zone number is
displayed.

3. Release the CMTC reset button, then press and hold
again (approximately 10 seconds), until the direction is
displayed with the CAL indicator on continuously in the
display.

4. To complete the compass calibration, drive the vehicle
in one or more complete 360 degree circles under 5 mph
(8 km/h) in an area free from power lines, large metallic
objects, until the CAL indicator turns off. The compass
will now function normally.

ELECTRONIC VEHICLE INFORMATION CENTER
(EVIC) — IF EQUIPPED

NOTE:

The compass on your vehicle is self-calibrating,

eliminating the need to manually calibrate the compass.

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
lower half of the speedometer.

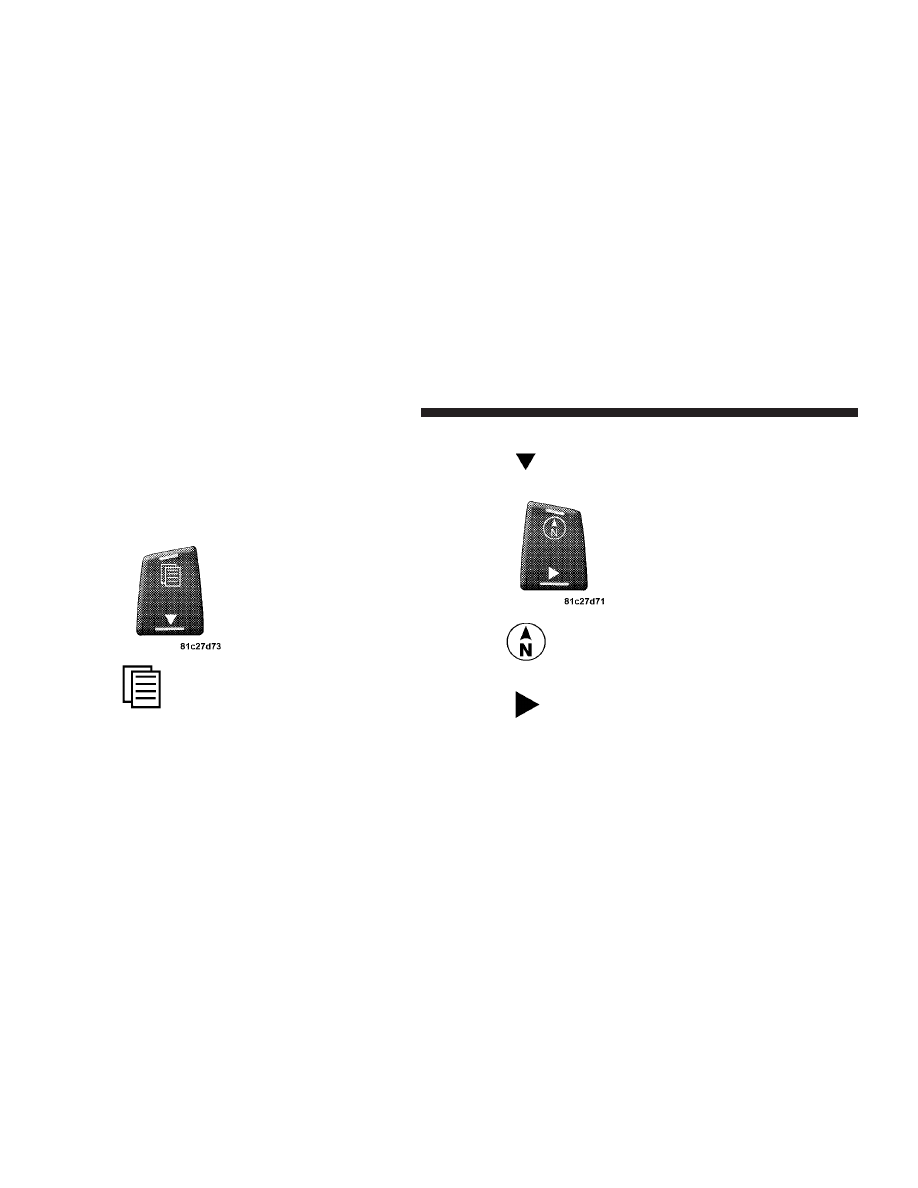

This system conveniently allows the driver to select a
variety of useful information by pressing the switches
mounted on the steering wheel. The EVIC consists of the
following:

• System Status display
• Vehicle information warning message displays
• Tire Pressure Monitor System
• Personal Settings (Customer Programmable Features)

UNDERSTANDING YOUR INSTRUMENT PANEL

241

4

• Compass display
• Outside temperature display
• Trip computer functions
• Audio Modes display

EVIC Menu / Step Control Button as it
appears on the left side of the steering
column.

Press and release the MENU button and the
mode

displayed

will

change

between

Compass/Temperature, Trip, System Status,
and Personal Settings.

Press the STEP button to scroll through sub
menus (i.e. Trip Functions, Avg. Fuel Economy,
DTE, Elapsed Time, and Units.

Steering Wheel EVIC Compass/Temp
Control Button as it appears on the
right side of the steering column

Press and release the C/T button to for instant
access to the Compass/Temperature Screens.

Press this button to RESET Trip Functions and
Change Personal Settings.

242

UNDERSTANDING YOUR INSTRUMENT PANEL

EVIC Displays

When the appropriate conditions exist, the EVIC displays
the following messages:

• Door(s) Ajar (with a single chime if vehicle is in

motion)

• Liftgate Ajar (chime will sound when vehicle starts

moving)

• Hood Ajar (If equipped with hood switch)
• Check TPM System. Refer to “Tire Pressure Monitor-

ing System” in Section 5 of this manual.

• Turn Signal On
• RKE Battery Low
• LOW WASHER FLUID
• Oil Change Required
• Left Front Turn Signal Light Out

• Left Rear Turn Signal Light Out
• Right Front Turn Signal Light Out
• Right Rear Turn Signal Light Out
• Park Assist Disabled
• Service Park Assist System
• Personal Settings Not Available – Vehicle Not in Park

Oil Change Required
Your vehicle is equipped with an engine oil change
indicator system. The Oil Change Required message will
flash in the EVIC display for approximately 10 seconds
after a single chime has sounded to indicate the next
scheduled oil change interval. The engine oil change
indicator system is duty cycle based, which means the
engine oil change interval may fluctuate dependent upon
your personal driving style.

UNDERSTANDING YOUR INSTRUMENT PANEL

243

4
