• “SOUND HORN W/LOCK > ON” – When ON is

selected, a short horn sound will occur when the
remote keyless entry LOCK button is pressed. This
feature may be selected with or without the flash lights
on lock/unlock feature. To make your selection, press
and release the RESET button until “ON” or “OFF”
appears.

• “FLASH LIGHTS W/LOCK > ON” – When ON is

selected, the front and rear turn signals will flash when
the doors are locked or unlocked with the remote
keyless entry transmitter. This feature may be selected
with or without the sound horn on lock feature
selected. To make your selection, press and release the
RESET button until “ON” or “OFF” appears.

• “HEAD LAMP OFF DELAY > 0 SEC” – When this

feature is selected, the driver can choose to have the
headlights remain on for 0, 30, 60, or 90 seconds when

exiting the vehicle. To make your selection, press and
release the RESET button until “0,” “30,” “60,” or “90”
appears.

• “KEY OFF POWER DELAY > OFF” – When this

feature is selected, the power window switches, radio,
hands–free system (if equipped), and power outlets
will remain active for up to 10 minutes after the
ignition switch is turned OFF. Opening a vehicle door
will cancel this feature. To make your selection, press
and release the RESET button until “Off,” “45 sec.,” “5
min.,” “10 min.” appears.

• “ILLUMINATED APRCH > OFF” – When this feature

is selected, the headlights will activate and remain on
for up to 90 seconds when the doors are unlocked with
the remote keyless entry transmitter. To make your
selection, press and release the RESET button until
“OFF,” “30 sec.,” “60 sec.,” or “90 sec.” appears.

148

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

If this feature is enabled, the headlamps will be

on during the engine pre-heat and cold crank; therefore,
it is recommended that the feature be disabled when
overnight ambient temperature is at or below 20°F (-7°C)
to prevent excessive drain on batteries during cold crank-
ing.

• “UNIT IN > US/METRIC” – The EVIC and odometer

display can be changed between English and Metric
units of measure. To make your selection, press and
release the RESET button until “US” or “METRIC”
appears.

• “COMPASS VARIANCE > 8” – Press the RESET

button to change the compass variance setting. For
additional information, refer to “Compass Variance”
in this section.

• “COMPASS CALIBRATE > YES” – Press the RESET

button to calibrate the compass. For additional infor-
mation, refer to “Compass Calibrate” in this section.

Compass/Temperature Button

Pressing the Compass/Temperature button
will return the display to the normal compass/
temperature display.

NOTE:

Temperature accuracy can be affected from heat

soak. For best accuracy, the vehicle should be driven at a
speed greater than 25 mph (40 km/h) for several min-
utes.

Automatic Compass Calibration
This compass is self-calibrating, which eliminates the
need to set the compass manually. When the vehicle is
new, the compass may appear erratic and the EVIC will
display “CAL” until the compass is calibrated. You may
also calibrate the compass by completing one or more
360° turns (in an area free from large metal or metallic
objects) until the “CAL” message displayed in the EVIC
turns off. The compass will now function normally.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

149

3

Manual Compass Calibration
If the compass appears erratic and the “CAL” message
does not appear in the EVIC display, you must put the
compass into the Calibration Mode manually as follows:

1. Turn the ignition switch to the ON/RUN position.

2. Press the Menu button until Personal Settings is
displayed.

3. Press the STEP button until “Calibrate Compass YES”
is displayed.

4. Press and release the RESET button to start the
calibration. The message “CAL” will display in the EVIC.

5. Slowly drive the vehicle 5 mph (8 km/h) in a complete
360° circle (in an area free from large metal or metallic
objects) until the “CAL” message turns off. The compass
will now function normally.

Compass Variance
Compass Variance is the difference between magnetic
North and Geographic North. In some areas of the
country, the difference between magnetic and geographic
North is great enough to cause the compass to give false
readings. If this occurs, the compass variance must be set
using the following procedure:

NOTE:

Magnetic materials should be kept away from

the overhead console. This is where the compass sensor is
located.

150

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

1. Turn the ignition switch to the ON/RUN position.

2. Press the Menu button until Personal Settings is
displayed.

3. Press the STEP button until “Compass Variance” is
displayed.

4. Press and release RESET button until the proper
variance zone is selected according to the map.

5. Press and release the Compass button to exit.

GARAGE DOOR OPENER — IF EQUIPPED

HomeLink

t replaces up to three remote controls (hand-

held transmitters) that operate devices such as garage
door openers, motorized gates, lighting, or home security
systems. The HomeLink

t unit operates off your vehicle’s

battery.

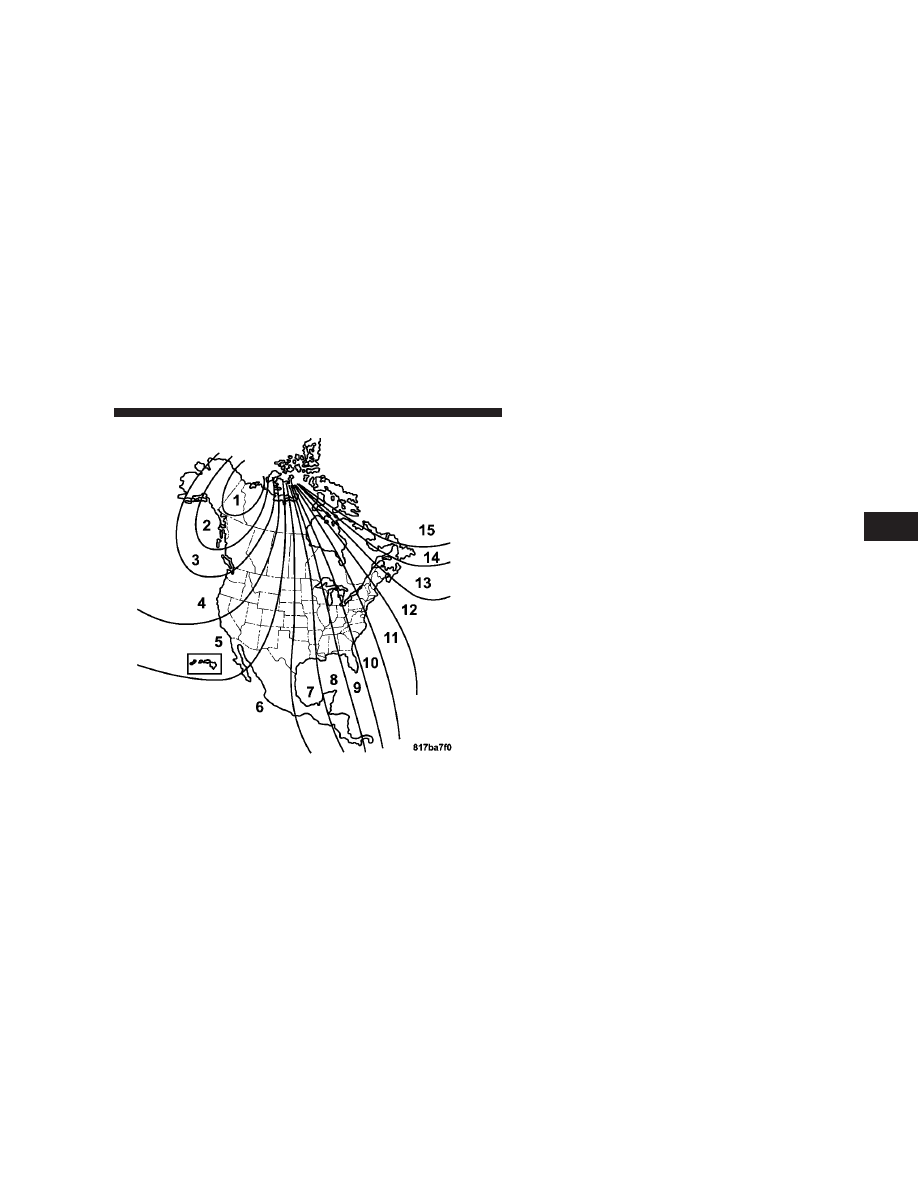

Compass Variance Map

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

151

3

The HomeLink

t buttons are located in the overhead

console, and contain one, two, or three dots/lines desig-
nating the different HomeLink

t channels.

NOTE:

HomeLink

t is disabled when the Vehicle Secu-

rity Alarm is active.

WARNING!

Your motorized door or gate will open and close while
you are training the Universal Transceiver. Do not train
the transceiver if people or pets are in the path of the
door or gate. Only use this transceiver with a garage
door opener that has a “stop and reverse” feature as
required by federal safety standards. This includes
most garage door opener models manufactured after
1982. Do not use a garage door opener without these
safety features. Call toll-free 1–800–355–3515 or, on the
Internet at www.HomeLink.com for safety information
or assistance.

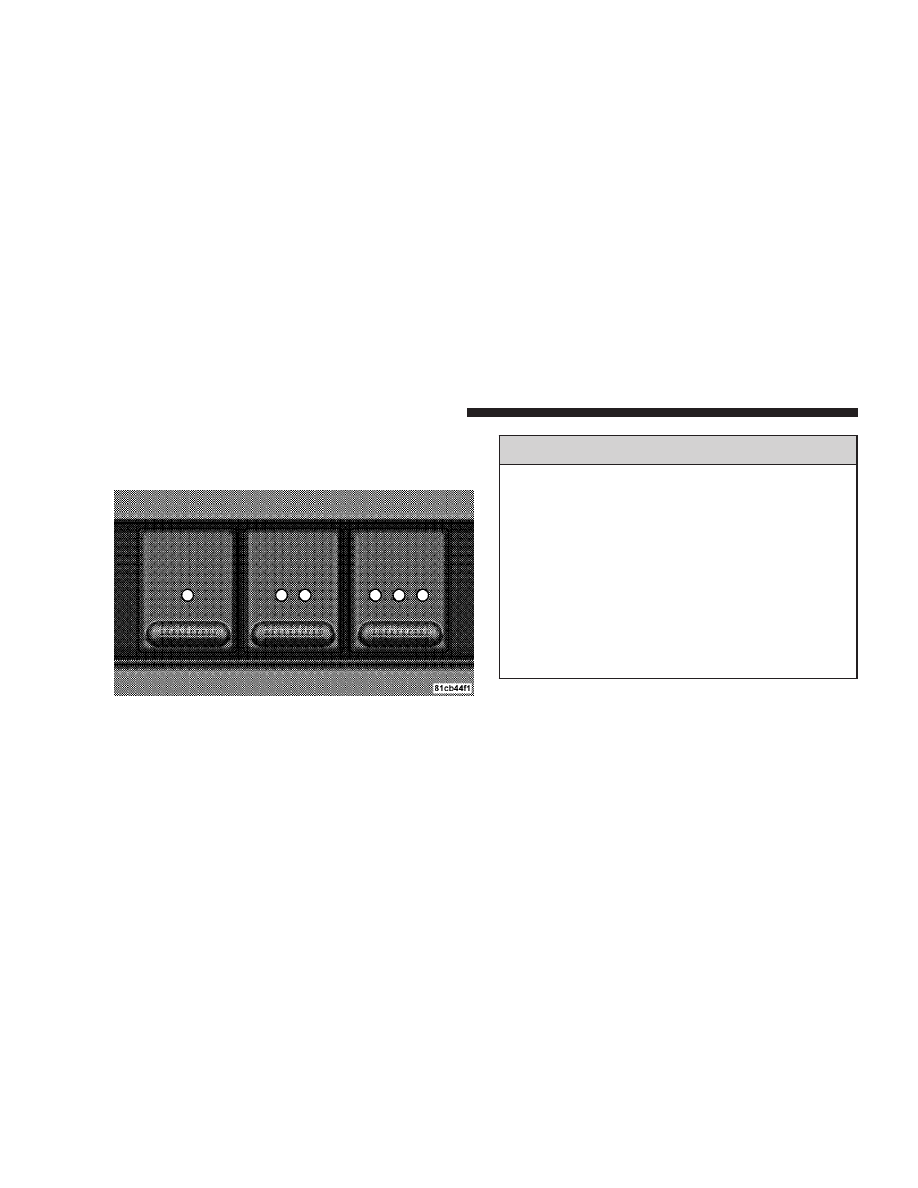

HomeLink

t Buttons

152

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

Vehicle exhaust contains carbon monoxide, a danger-
ous gas. Do not run your vehicle in the garage while
training the transceiver. Exhaust gas can cause seri-
ous injury or death.

Programming HomeLink

T

Before You Begin
If you have not trained any of the HomeLink

t buttons,

erase all channels before you begin training.

To do this, press and hold the two outside buttons for 20
seconds. The EVIC will display “CLEARING CHAN-
NELS.” Release the buttons when the EVIC message
states “CHANNELS CLEARED.”

It is recommended that a new battery be placed in the
hand-held transmitter of the device being programmed
to HomeLink

t for more efficient training and accurate

transmission of the radio-frequency signal.

Your vehicle should be parked outside of the garage
while training.

1. Turn the ignition switch to the ON/RUN position.

2. Place the hand-held transmitter 1 to 3 in (3 to 8 cm)
from the HomeLink

t buttons while keeping the EVIC

display in view.

For optimal training, point the battery end of the hand-
held transmitter away from the HomeLink

t.

3. Simultaneously, press and hold both the chosen
HomeLink

t button and the hand-held transmitter button

until the EVIC display changes from “CHANNEL #
TRAINING” to “CHANNEL # TRAINED.”

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

153

3

Then release both the HomeLink

t and hand-held trans-

mitter buttons.

If the EVIC display states “DID NOT TRAIN” repeat Step
3. If the signal is too weak, replace the battery in the
original hand-held transmitter.

It may take up to 30 seconds, or longer, in rare cases. The
garage door may open and close while you train.

NOTE:

Some gate operators and garage door openers

may require you to replace Step 3 with procedures noted
in the “Gate Operator/Canadian Programming” section.

4. Press and hold the just-trained HomeLink

t button. If

the channel has been trained, the EVIC display will now
state “CHANNEL # TRANSMIT.”

If the EVIC display still states “CHANNEL # TRAIN-
ING” repeat Step 3.

NOTE:

After training a HomeLink

t channel, if the

garage door does not operate with HomeLink

t and the

garage door opener was manufactured after 1995, the
garage door opener may have rolling code. If so, proceed
to the heading “Programming A Rolling Code System.”

5. PROGRAMMING A ROLLING CODE SYSTEM
At the garage door opener motor (in the garage), locate
the “learn” or “training” button.

This can usually be found where the hanging antenna
wire is attached to the garage door opener motor (it is
NOT the button normally used to open and close the
door).

154

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

6. Firmly press and release the “learn” or “training”
button. The name and color of the button may vary by
manufacturer.

NOTE:

There are 30 seconds in which to initiate the next

step after the “Learn” button has been pressed.

7. Return to the vehicle and press the programmed
HomeLink

t button twice (holding the button for two

seconds each time). If the device is plugged in and
activates, programming is complete.

If the device does not activate, press the button a third
time (for two seconds) to complete the training.

If you have any problems, or require assistance, please
call toll-free 1–800–355–3515 or, on the Internet at
www.HomeLink.com for information or assistance.

To program the remaining two HomeLink

t buttons,

repeat each step for each remaining button. DO NOT
erase the channels.

Gate Operator/Canadian Programming

Canadian radio-frequency laws require transmitter sig-
nals to “time-out” (or quit) after several seconds of
transmission – which may not be long enough for
HomeLink

t to pick up the signal during programming.

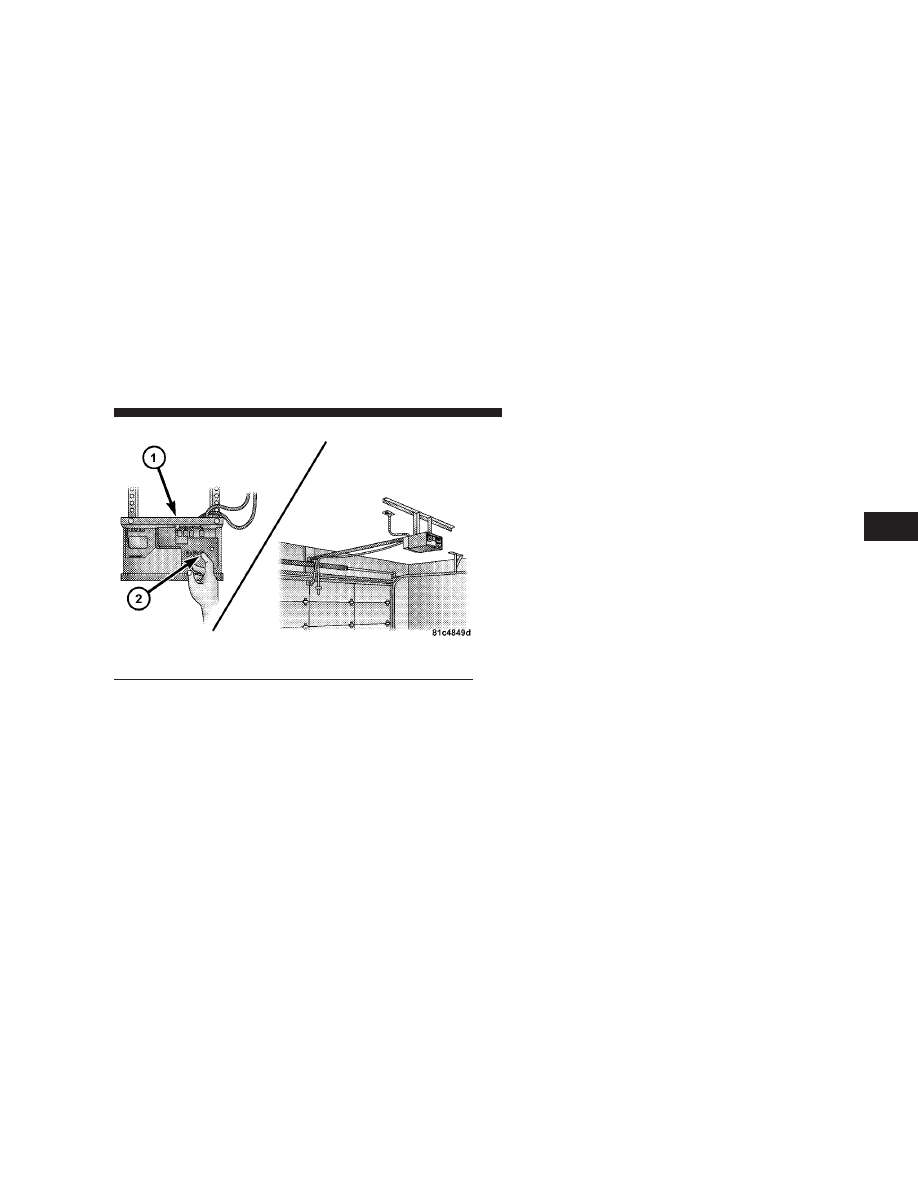

1 — Garage Door Opener
2 — Training Button

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

155

3

Similar to this Canadian law, some U.S. gate operators are
designed to “time-out” in the same manner.

It may be helpful to unplug the device during the cycling
process to prevent possible overheating of the garage
door or gate motor.

If you are having difficulties programming a garage door
opener or a gate operator, replace “Programming
HomeLink” Step 3 with the following:

3. Continue to press and hold the HomeLink

t button

while you press and release - every two seconds
(“cycle”) your hand-held transmitter until HomeLink

t

has successfully accepted the frequency signal. The
EVIC display will change from “CHANNEL # TRAIN-
ING” to “CHANNEL # TRAINED.”

If you unplugged the device for training, plug it back in
at this time.

Then proceed with Step 4 under “Programming
HomeLink

t” earlier in this section.

Using HomeLink

T

To operate, simply press and release the programmed
HomeLink

t button. Activation will now occur for the

trained device (i.e., garage door opener, gate operator,
security system, entry door lock, home/office lighting,
etc.) The hand-held transmitter of the device may also be
used at any time.

Reprogramming A Single HomeLink

T

Button

To reprogram a channel that has been previously trained,
follow these steps:

1. Turn the ignition switch to the ON/RUN position.

2. Press and hold the desired HomeLink

t button for 20

seconds until the EVIC display states “CHANNEL #
TRAINING.” Do not release the button.

156

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

3. Without releasing the button, proceed with Program-
ming HomeLink

t Step 2 and follow all remaining steps.

Security

It is advised to erase all channels before you sell or turn
in your vehicle.

To do this, press and hold the two outside buttons for 20
seconds until the EVIC message states “CHANNELS
CLEARED.” Note that all channels will be erased. Indi-
vidual channels cannot be erased.

The HomeLink

t Universal Transceiver is disabled when

the Vehicle Security Alarm is active.

Troubleshooting Tips

If you are having trouble programming HomeLink

t, here

are some of the most common solutions:

• Replace the battery in the original transmitter.

• Press the learn button on the garage door opener to

complete the training for rolling code.

• Did you unplug the device for training, and remember

to plug it back in?

If you are having any problems or require assistance,
please call toll-free 1–800–355–3515 or, on the Internet at
www.HomeLink.com for information or assistance.

General Information

This device complies with FCC rules Part 15 and Industry
Canada RSS-210. Operation is subject to the following
two conditions:

1. This device may not cause harmful interference

2. This device must accept any interference that may be
received including interference that may cause undesired
operation

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

157

3

NOTE:

The transmitter has been tested and it complies

with FCC and IC rules. Changes or modifications not
expressly approved by the party responsible for compli-
ance could void the user’s authority to operate the
device.

The term “IC:” before the certification/registration num-
ber only signifies that Industry Canada technical specifi-
cations were met.

POWER SUNROOF — IF EQUIPPED

The power sunroof switch is located between the sun
visors on the overhead console.

NOTE:

The Power Accessory Delay feature will allow

the power sunroof to operate for ten minutes after the
ignition is turned OFF or a front door is opened.

WARNING!

• Never leave children alone in a vehicle. Leaving

unattended children in a vehicle is dangerous for a
number of reasons. A child or others could be
seriously or fatally injured. Don’t leave the key in
the ignition. A child could operate power win-
dows, other controls, or move the vehicle.

• In an accident, there is a greater risk of being

thrown from a vehicle with an open sunroof. You
could also be seriously injured or killed. Always
fasten your seat belt properly and make sure all
passengers are properly secured too.

• Do not allow small children to operate the sun-

roof. Never allow fingers or other body parts, or
any object to project through the sunroof opening.
Injury may result.

158

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Open Sunroof - Express Mode

Momentarily pressing the switch rearward will activate
the Express Open Feature, causing the sunroof to open
automatically. During the Express Open operation, any
movement of the switch will stop the sunroof and it will
remain in a partial open position. Again, momentarily
pressing the switch rearward will activate the Express
Open Feature.

Closing Sunroof - Express

Press the switch forward and release, and the sunroof
will close automatically from any position. The sunroof
will close fully and stop automatically. This is called
Express Close. During Express Close operation, any
movement of the switch will stop the sunroof.

Pinch Protect Feature

This feature will detect an obstruction in the opening of
the sunroof during Express Close operation. If an ob-
struction in the path of the sunroof is detected, the
sunroof will automatically retract. Remove the obstruc-
tion if this occurs. Next, press the switch forward and
release to Express Close.

Pinch Protect Override

If a known obstruction (ice, debris, etc.) prevents closing,
press the switch forward and hold for two seconds after
the reversal occurs. This allows the sunroof to move
towards the closed position.

NOTE:

Pinch protection is disabled while the switch is

pressed.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

159

3

Venting Sunroof - Express

Press and release the

9V9 button, and the sunroof will

open to the vent position. This is called Express Vent, and
will occur regardless of sunroof position. During Express
Vent operation, any movement of the switch will stop the
sunroof.

Sunshade Operation

The sunshade can be opened manually. However, the
sunshade will open automatically as the sunroof opens.

NOTE:

The sunshade cannot be closed if the sunroof is

open.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter type sound in the
ears. Your vehicle may exhibit wind buffeting with the
windows down, or the sunroof (if equipped) in certain
open or partially open positions. This is a normal occur-
rence and can be minimized. If the buffeting occurs with

the rear windows open, open the front and rear windows
together to minimize the buffeting. If the buffeting occurs
with the sunroof open, adjust the sunroof opening to
minimize the buffeting or open any window.

Sunroof Maintenance

Use only a non-abrasive cleaner and a soft cloth to clean
the glass panel.

Sunroof Fully Closed

Press the switch forward and release to ensure that the
sunroof is fully closed.

ELECTRICAL POWER OUTLETS

The auxiliary electrical outlet can provide power for
in-cab accessories designed for use with the standard
“cigar lighter” plug. The outlet is located in the instru-
ment panel below and to the right of the Climate Control
Panel. A cap is attached to the outlet base indicating
“Power Outlet” 12 Volt -20A.

160

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

There is an additional power outlet inside the center
console of vehicles equipped with 40-20-40, or Bucket
front seats. There is also a power outlet located on the
rear of the center console for Quad Cab

t or Mega Cabt

vehicles (only) equipped with bucket seats.

The outlet(s) has/have a fused direct feed from the
battery so it/they receive power whether the ignition is
ON or OFF.

All accessories connected to this/these outlet(s) should
be removed or turned OFF when the vehicle is not in use
to protect the battery against discharge.

NOTE:

If desired, all of the power outlets can be

converted by your authorized dealer to provide power
with the ignition switch in the ON position only.

CAUTION!

Electrical Outlet Use With Engine Off
• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not in
use (i.e., cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life
and/or prevent engine starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.), will discharge the
battery even more quickly. Only use these inter-
mittently and with greater caution.

• After the use of high power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
generator to recharge the vehicle’s battery.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

161

3

CIGAR LIGHTER AND ASH RECEIVER

The removable ash receiver is located in the instrument
panel cupholder tray.

The cigar lighter is located on the instrument panel,
above and to the left of the ash receiver.

As a child safety precaution, the lighter only operates
with the ignition switch ON. It heats when pushed in and
pops out automatically when ready for use. To preserve
the heating element, do not hold the lighter in the
heating position.

Ash Receiver Automatic Transmission

162

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CUPHOLDERS

Front Instrument Panel Cupholders (40–20–40
Seats) — Automatic Transmission

Your new vehicle is equipped with two adjustable cup-
holders. The cupholder is opened by pulling on the cup
holder door handle located on the front surface. Each
opening in the cupholder is adjustable and will hold cups
and mugs of various sizes.

To secure the cup, place the cup to be held into one of the
cup wells and then push the cupholder arm toward the
cup until it is held stable.

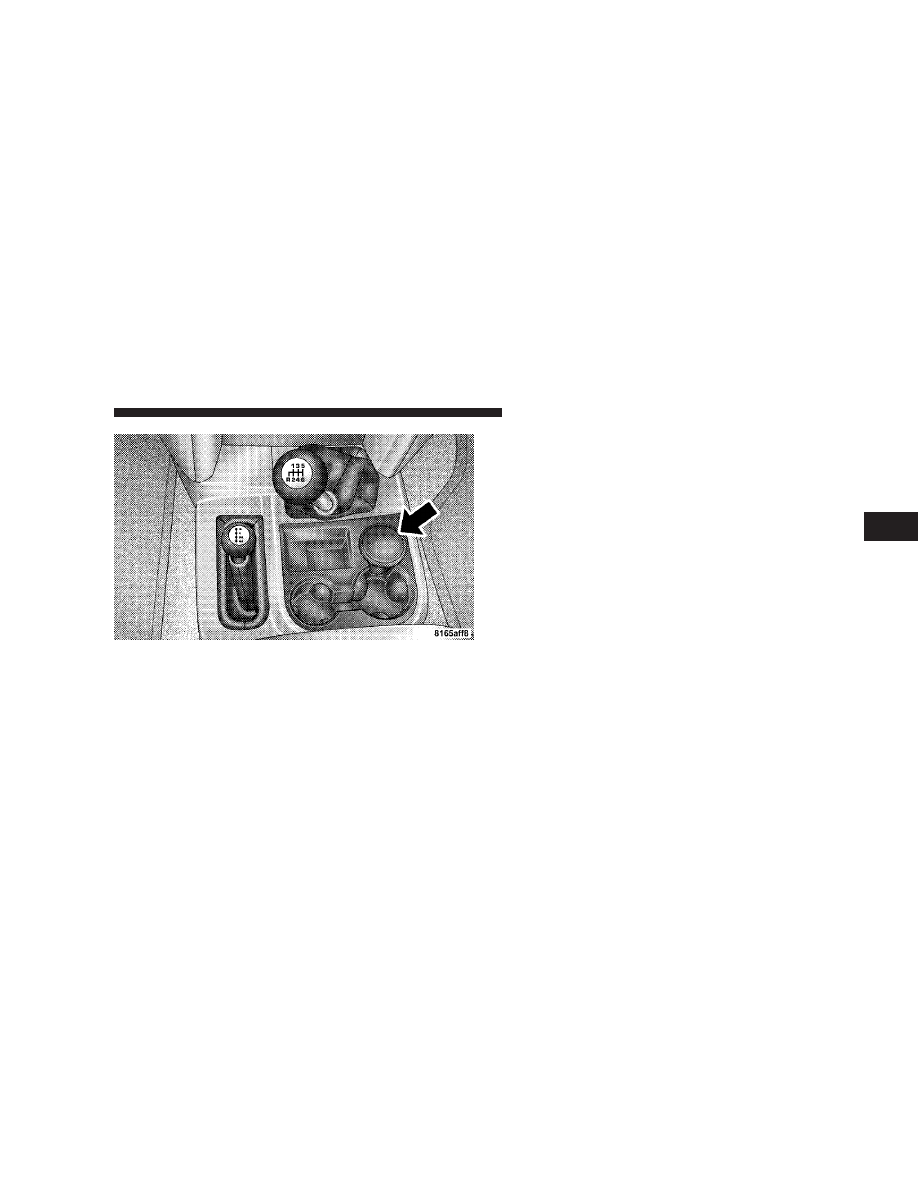

Ash Tray Manual Transmission

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

163

3
