or suspected. Proper maintenance of the entire vehicle
will help the effectiveness of the noise control systems.

Exhaust System
Inspect the entire exhaust system for leaks and damaged
parts. Devices such as hangers, clamps, and U-bolts
should be tight and in good condition. Damaged compo-
nents, burned or blown out mufflers, burned or rusted
out exhaust pipes should be replaced according to the
procedures and specifications outlined in the appropriate
service manual.

Air Cleaner Assembly
Inspect air cleaner housing for proper assembly and fit.
Make certain that the air cleaner is properly positioned
and that the cover is tight. Check all hoses leading to the
air cleaner for tightness. The air filter element must also
be clean and serviced according to the instructions out-
lined in the Maintenance Schedule Section of this
manual.

Tampering With Noise Control System Prohibited
Federal law prohibits the following acts or the causing
thereof: (1) the removal or rendering inoperative by any
person, other than for purposes of maintenance, repair, or
replacement, of any device or element of design incorpo-
rated into any new vehicle for the purpose of noise
control prior to its sale or delivery to the ultimate
purchaser or while it is in use, or (2) the use of the vehicle
after such device or element of design has been removed
or rendered inoperative by any person.

Among those acts presumed to constitute tampering are
the acts listed below.

• AIR CLEANER

− Removal of the air cleaner.

− Removal of the air cleaner filter element from the air

cleaner housing.

− Removal of the air ducting.

412

MAINTAINING YOUR VEHICLE

• EXHAUST SYSTEM

− Removal or rendering inoperative exhaust system

components including the muffler or tailpipe.

• ENGINE COOLING SYSTEM

− Removal or rendering inoperative the fan clutch.

− Removal of the fan shroud.

Noise Emission Warranty
The manufacturer warrants that this vehicle as manufac-
tured by the manufacturer, was designed, built and
equipped to conform at the time it left the manufacturer’s

control with all applicable U.S. EPA Noise Control Regu-
lations.

This warranty covers this vehicle as designed, built and
equipped by the manufacturer, and is not limited to any
particular part, component or system of the vehicle
manufactured by the manufacturer. Defects in design,
assembly or in any part, component or system of the
vehicle as manufactured by the manufacturer, which, at
the time it left the manufacturer’s control, caused noise
emissions to exceed Federal standards, are covered by
this warranty for the life of the vehicle.

MAINTAINING YOUR VEHICLE

413

7

Maintenance Log and Service Chart — 24 Valve Cummins Turbo Diesel

Noise Systems Maintenance Chart and Service Log — Insert Month, Day, Year under column mileage closest to
the mileage at which service was performed.
MILES

7,500

15,000

22,500

30,000

37,500

45,000

52,500

60,000

KILOMETERS

12 000

24 000

36 000

48 000

60 000

72 000

84 000

96 000

Exhaust system-
inspect
Air cleaner
assembly-inspect
ODOMETER
READING
PERFORMED BY
PERFORMED AT

414

MAINTAINING YOUR VEHICLE

Noise Systems Maintenance Chart and Service Log — Insert Month, Day, Year under column mileage closest to
the mileage at which service was performed.

MILES

67,500

75,000

82,500

90,000

97,500

84,000

105,00

112,500

KILOMETERS

108 000

120 000

132 000

144 000

126 000

156 000

168 000

181 000

Exhaust system-
inspect
Air cleaner
assembly-inspect
ODOMETER
READING
PERFORMED BY
PERFORMED AT

MAINTAINING YOUR VEHICLE

415

7

Appearance Care and Protection from Corrosion

Protection of Body and Paint from Corrosion
Vehicle body care requirements vary according to geo-
graphic locations and usage. Chemicals that make roads
passable in snow and ice, and those that are sprayed on
trees and road surfaces during other seasons, are highly
corrosive to the metal in your vehicle. Outside parking,
which exposes your vehicle to airborne contaminants,
road surfaces on which the vehicle is operated, extreme
hot or cold weather and other extreme conditions will
have an adverse effect on paint, metal trim, and under-
body protection.

The following maintenance recommendations will enable
you to obtain maximum benefit from the corrosion
resistance built into your vehicle.

What Causes Corrosion?
Corrosion is the result of deterioration or removal of
paint and protective coatings from your vehicle.

The most common causes are:

• Road salt, dirt and moisture accumulation.
• Stone and gravel impact.
• Insects, tree sap and tar.
• Salt in the air near seacoast localities.
• Atmospheric fallout/industrial pollutants.

Washing

• Wash your vehicle regularly. Always wash your ve-

hicle in the shade using Mopar Car Wash or a mild car
wash soap, and rinse the panels completely with clear
water.

• If insects, tar or other similar deposits have accumu-

lated on your vehicle, use Mopar Super Kleen Bug and
Tar Remover to remove.

416

MAINTAINING YOUR VEHICLE

• Use Mopar Cleaner Wax to remove road film, stains

and to protect your paint finish. Take care never to
scratch the paint.

• Avoid using abrasive compounds and power buffing

that may diminish the gloss or thin out the paint
finish.

CAUTION!

Do not use abrasive or strong cleaning materials
such as steel wool or scouring powder, which will
scratch metal and painted surfaces.

Special Care

• If you drive on salted or dusty roads or if you drive

near the ocean, hose off the undercarriage at least once
a month.

• It is important that the drain holes in the lower edges

of the doors, rocker panels and trunk be kept clear and
open.

• If you detect any stone chips or scratches in the paint,

touch them up immediately. The cost of such repairs is
considered the responsibility of the owner.

• If your vehicle is damaged due to an accident or

similar cause which destroys the paint and protective
coating, have your vehicle repaired as soon as pos-
sible. The cost of such repairs is considered the respon-
sibility of the owner.

• All wheels and wheel trim, especially aluminum and

chrome plated wheels should be cleaned regularly
with a mild soap and water to prevent corrosion. To
remove heavy soil, use Mopar Wheel Cleaner or select
a nonabrasive, non-acidic cleaner. Do not use scouring
pads, steel wool, a bristle brush or metal polishes.
Only Mopar cleaners are recommended. Do not use

MAINTAINING YOUR VEHICLE

417

7

oven cleaner. Avoid automatic car washes that use
acidic solutions or harsh brushes that may damage the
wheels’ protective finish.

• If you carry special cargo such as chemicals, fertilizers,

de-icer salt, etc., be sure that such materials are well
packaged and sealed.

• If a lot of driving is done on gravel roads, consider

mud or stone shields behind each wheel.

• Use Mopar touch up paint on scratches as soon as

possible. Your dealer has touch up paint to match the
color of your vehicle.

Interior Care
Use Mopar Total Clean to clean fabric upholstery and
carpeting.

Use Mopar Total Clean to clean vinyl upholstery.

Mopar Total Clean is specifically recommended for
leather upholstery.

Your leather upholstery can be best preserved by regular
cleaning with a damp soft cloth. Small particles of dirt
can act as an abrasive and damage the leather upholstery
and should be removed promptly with a damp cloth.
Stubborn soils can be removed easily with a soft cloth
and Mopar Total Clean. Care should be taken to avoid
soaking your leather upholstery with any liquid. Please
do not use polishes, oils, cleaning fluids, solvents, deter-
gents, or ammonia based cleaners to clean your leather
upholstery. Application of a leather conditioner is not
required to maintain the original condition.

WARNING!

Do not use volatile solvents for cleaning purposes.
Many are potentially flammable, and if used in
closed areas they may cause respiratory harm.

418

MAINTAINING YOUR VEHICLE

Glass Surfaces
All glass surfaces should be cleaned on a regular basis
with Mopar Glass Cleaner or any commercial household-
type glass cleaner. Never use an abrasive type cleaner.
Use caution when cleaning the inside rear window
equipped with electric defrosters or the right rear quarter
window equipped with the radio antenna. Do not use
scrapers or other sharp instruments which may scratch
the elements. When cleaning the rear view mirror, spray
cleaner on the towel or rag that you are using. Do not
spray cleaner directly on the mirror.

Cleaning Plastic Instrument Cluster Lenses
The lenses in front of the instruments in this vehicle are
molded in clear plastic. When cleaning the lenses, care
must be taken to avoid scratching the plastic.

1. Clean with a wet soft rag. A mild soap solution may be
used, but do not use high alcohol content or abrasive
cleaners. If soap is used, wipe clean with a clean damp
rag.

2. Dry with a soft tissue.

Seat Belt Maintenance
Do not bleach, dye or clean the belts with chemical
solvents or abrasive cleaners. This will weaken the fabric.
Sun damage can also weaken the fabric.

If the belts need cleaning, use a mild soap solution or
lukewarm water. Do not remove the belts from the car to
wash them.

Replace the belts if they appear frayed or worn or if the
buckles do not work properly.

Dry with a soft tissue.

MAINTAINING YOUR VEHICLE

419

7

INTEGRATED POWER MODULE

An integrated Power Module is located in the engine
compartment near the battery. This center contains car-
tridge fuses and mini fuses. A description of each fuse
and component may be stamped on the inside cover

otherwise the cavity number of each fuse is stamped on
the inside cover that corresponds to the following chart.

Cavity Cartridge

Fuse

Mini

Fuse

Description

1

20 Amp
Yellow

Power Outlet Console

2

20 Amp
Yellow

CCN Door Locks/
BTSI

3

20 Amp
Yellow

Spare

4

20 Amp
Yellow

Spare

5

20 Amp
Yellow

Power Sunroof

6

10 Amp
Red

OCM/VIST Fan/
Wastegate

7

15 Amp
Blue

Reverse Lockout Sole-
noid Battery (SRT-10
Only)

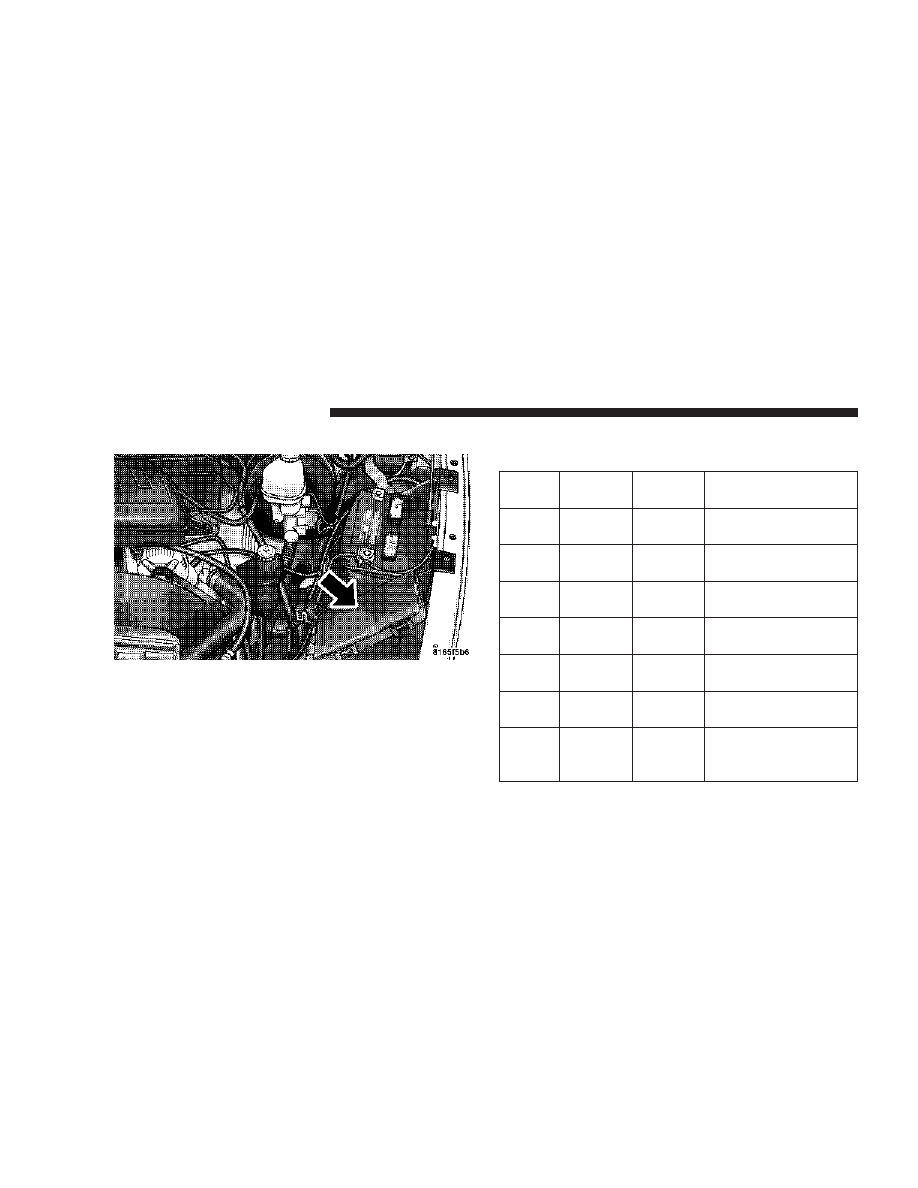

Integrated Power Module Location

420

MAINTAINING YOUR VEHICLE

Cavity Cartridge

Fuse

Mini

Fuse

Description

8

10 Amp
Red

Heated Mirrors

9

30 Amp
Pink

Off Road Module
Power

10

5 Amp
Orange

Trx-Off Rd Pkg Sen
(Gas Engine Only)

11

20 Amp
Yellow

IOD-CNN/Radio/
Under Hood Lamp/
WCM/SDARS/HFM

12

30 Amp
Pink

Electric Brake

13

25 Amp
Natural

Power-Battery
RWAL/ABS Module
Feed

14

15 Amp
Blue

Park Lamps Left

Cavity Cartridge

Fuse

Mini

Fuse

Description

15

20 Amp
Yellow

Trailer Park Lamps

16

15 Amp
Blue

Park Lamps Right

17

15 Amp
Blue

Spare

18

40 Amp
Green

ABS Pump

19

30 Amp
Pink

Trailer Tow

20

10 Amp
Red

ORC2

21

10 Amp
Red

ORC Preset Carrier

22

2 Amp
Gray

IGN Switch Feed

MAINTAINING YOUR VEHICLE

421

7

Cavity Cartridge

Fuse

Mini

Fuse

Description

23

10 Amp
Red

ECM/WCM/HVC

24

20 Amp
Blue

Subwoofer Amplifier
(SRT-10 Only)

25

10 Amp
Red

Power Mirror

26

20 Amp
Yellow

Brake Switch/
CHMSL/Stop Lamp

27

40 Amp
Green

Power Seats

28

10 Amp
Red

Power Run/Start-
NCC/WCM/ABS/
RWAL

29

10 Amp
Red

Switches/EC Mirror/
Smart Bar

30

15 Amp
Blue

Spare

Cavity Cartridge

Fuse

Mini

Fuse

Description

31

10 Amp
Red

PCM/Transfer Case
Brake

32

10 Amp
Red

HVAC/Ajustable
Pedals/Heated Seats
Switch LED/Exhaust
Brake

33

10 Amp
Red

Power-IGN Run Misc

34

10 Amp
Red

Spare

35

15 Amp
Blue

CNN Illumination

36

25 Amp
Natural

Audio_Amplifier

37

15 Amp
Blue

Spare

422

MAINTAINING YOUR VEHICLE

Cavity Cartridge

Fuse

Mini

Fuse

Description

38

20 Amp
Yellow

Power Outlet IP

39

10 Amp
Red

Sunroof/Seatbelt Ten-
sioner

40

20 Amp
Yellow

Cigar Lighter

41

25 Amp
Natural

Spare

42

30 Amp
Pink

Diesel PCM (Diesel
Only)

1. Disconnect the battery negative (-) cable before remov-
ing the cover.

2. Use specified fuses only.

3. Always properly reinstall the cover.

VEHICLE STORAGE
If you are storing your vehicle for more than 21 days, we
recommend that you take the following steps to mini-
mize the drain on your vehicle’s battery:

• Disconnect the Ignition-Off Draw fuse (I.O.D.) fuse

located in the Integrated Power Module, located in the
engine compartment. The I.O.D. cavity includes a
snap-in retainer that allows the fuse to be discon-
nected, without removing it from the fuse block.

• The electronic shift transfer case should be placed in

the 4HI mode and kept in this position to minimize the
battery drain.

• As an alternative to the above steps you may, discon-

nect the negative cables from both batteries.

NOTE:

When reinstalling the IOD fuse, the gages in the

Instrument Cluster will do a full sweep, when the
ignition key is cycled to RUN. This is a normal condition.

MAINTAINING YOUR VEHICLE

423

7

REPLACEMENT LIGHT BULBS

LIGHT BULBS — Inside

Bulb No.

Overhead Console Lights . . . . . . . . . . . . . . . TS 212-2
Dome Light. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7679

All of the inside bulbs are brass or glass wedge base.
Aluminum base bulbs are not approved.

LIGHT BULBS — Outside

Bulb No.

Back-Up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3057
Center High Mounted Stop Lamp . . . . . . . . . . . . . 912
Fog Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 9006LL
Headlamp (Halogen) . . . . . . . . . . . . . . . . . . . . . H13
Side Marker Bulb . . . . . . . . . . . . . . . . . . . . . . . W5W
Park & Turn Signal . . . . . . . . . . . . . . . . . . . 3157NAK
Rear License Plate Lamp . . . . . . . . . . . . . . . . . . . 168
Rear Cargo Light. . . . . . . . . . . . . . . . . . . . . . . . . 912

LIGHT BULBS — Outside

Bulb No.

Tail & Stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3057
Cab Clearance Lights . . . . . . . . . . . . . . . . . . . . . . 168
Dual Rear Wheel Sidemarker Light . . . . . . . . . . . . 168
Dual Rear Wheel Tailgate ID Lights (3) . . . . . . . . . 168

BULB REPLACEMENT

Headlight (Halogen)/Front Park and Turn Lights

CAUTION!

This is a halogen bulb. Avoid touching the glass
with your fingers. Reduced bulb life will result.

1. Open the hood

424

MAINTAINING YOUR VEHICLE

2. Remove the two (2) bolts from the front of the head-
light housing.

3. Remove the plug from the inner fender well and
remove the nut through the access hole.

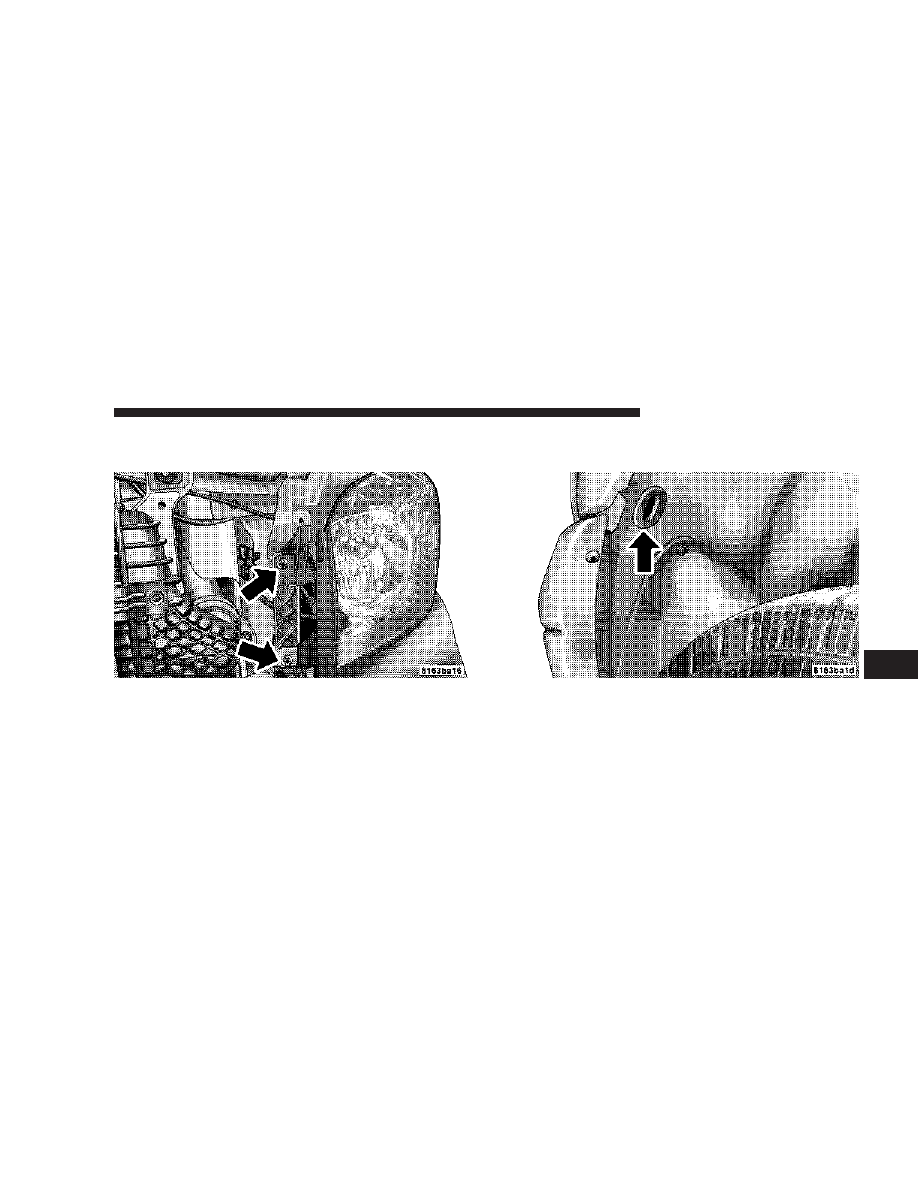

Front Headlight Housing Bolts

Inner Fender Plug

MAINTAINING YOUR VEHICLE

425

7

4. Pull the housing out from the fender to allow room to
disconnect the electrical connectors.

NOTE:

For easier removal, pull the headlight assembly

straight forward, applying the greatest amount of force to
the outer edge of the headlight assembly.

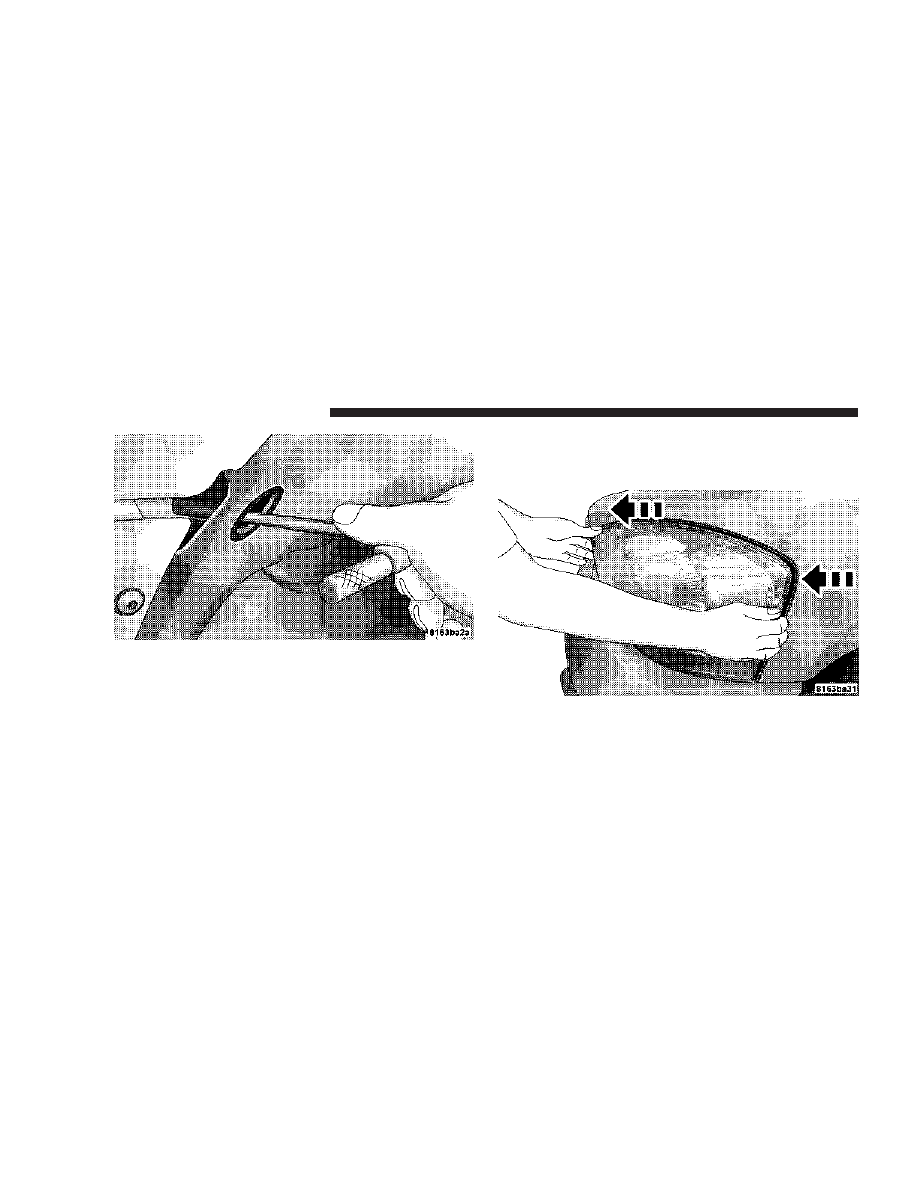

Rear Headlight Housing Nut Access

Headlight Removal

426

MAINTAINING YOUR VEHICLE

5. Unlock and pull connector straight from the base of
the headlight halogen bulb.

6. Twist connector on turn signal/park light bulb

1

⁄

4

turn

and remove connector and bulb from housing.

7. Remove housing from vehicle with headlight halogen
bulb in housing.

8. Twist the headlight halogen bulb

1

⁄

4

turn and remove

headlight bulb from the housing.

9. Replace headlight or turn signal bulb. Do not touch
the headlight halogen bulb.

10. Reverse procedure for installation of bulbs and hous-
ing.

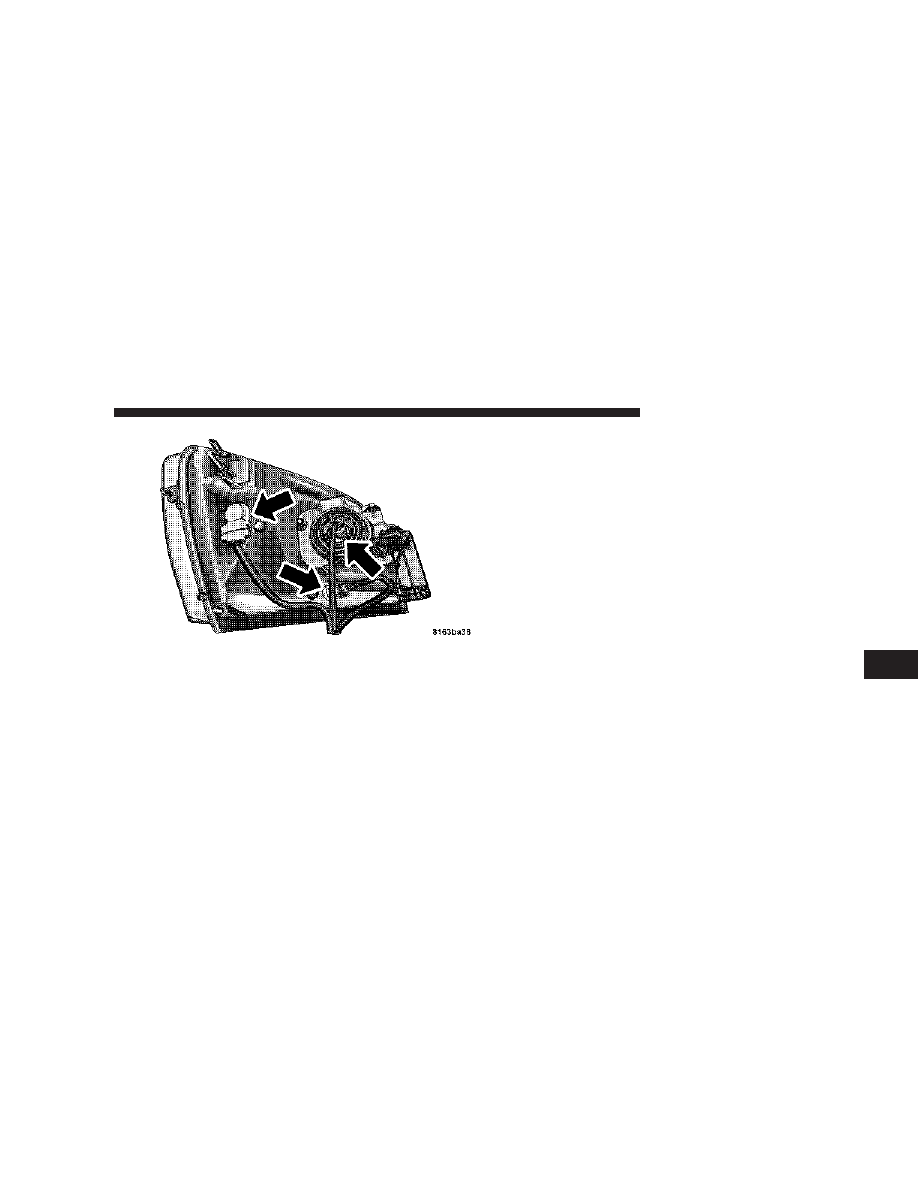

Bulb Removal

MAINTAINING YOUR VEHICLE

427

7
