Cavity Cartridge

Fuse

Mini

Fuse

Description

38

20 Amp
Yellow

Power Outlet IP

39

10 Amp
Red

Sunroof/Seatbelt Ten-
sioner

40

20 Amp
Yellow

Cigar Lighter

41

25 Amp
Natural

Spare

42

30 Amp
Pink

Diesel PCM (Diesel
Only)

1. Disconnect the battery negative (-) cable before remov-
ing the cover.

2. Use specified fuses only.

3. Always properly reinstall the cover.

VEHICLE STORAGE
If you are storing your vehicle for more than 21 days, we
recommend that you take the following steps to mini-
mize the drain on your vehicle’s battery:

• Disconnect the Ignition-Off Draw fuse (I.O.D.) fuse

located in the Integrated Power Module, located in the
engine compartment. The I.O.D. cavity includes a
snap-in retainer that allows the fuse to be discon-
nected, without removing it from the fuse block.

• The electronic shift transfer case should be placed in

the 4HI mode and kept in this position to minimize the
battery drain.

• As an alternative to the above steps you may, discon-

nect the negative cables from both batteries.

NOTE:

When reinstalling the IOD fuse, the gages in the

Instrument Cluster will do a full sweep, when the
ignition key is cycled to RUN. This is a normal condition.

MAINTAINING YOUR VEHICLE

469

7

REPLACEMENT LIGHT BULBS

LIGHT BULBS — Inside

Bulb No.

Overhead Console Lights . . . . . . . . . . . . . . . TS 212-2
Dome Light. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7679

All of the inside bulbs are brass or glass wedge base.
Aluminum base bulbs are not approved.

LIGHT BULBS — Outside

Bulb No.

Back-Up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3057
Center High Mounted Stop Lamp . . . . . . . . . . . . . 912
Fog Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 9006LL
Headlamp (Halogen) . . . . . . . . . . . . . . . . . . . . . H13
Side Marker Bulb . . . . . . . . . . . . . . . . . . . . . . . W5W
Park & Turn Signal . . . . . . . . . . . . . . . . . . . 3157NAK
Rear License Plate Lamp . . . . . . . . . . . . . . . . . . . 168
Rear Cargo Light. . . . . . . . . . . . . . . . . . . . . . . . . 912
Tail & Stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3057
Cab Clearance Lights . . . . . . . . . . . . . . . . . . . . . . 168

Dual Rear Wheel Sidemarker Light . . . . . . . . . . . . 168
Dual Rear Wheel Tailgate ID Lights (3) . . . . . . . . . 168

BULB REPLACEMENT

Headlight (Halogen)/Front Park and Turn Lights

CAUTION!

This is a halogen bulb. Avoid touching the glass
with your fingers. Reduced bulb life will result.

470

MAINTAINING YOUR VEHICLE

1. Open the hood

2. Remove the two (2) bolts from the front of the head-
light housing.

3. Remove the plug from the inner fender well and
remove the nut through the access hole.

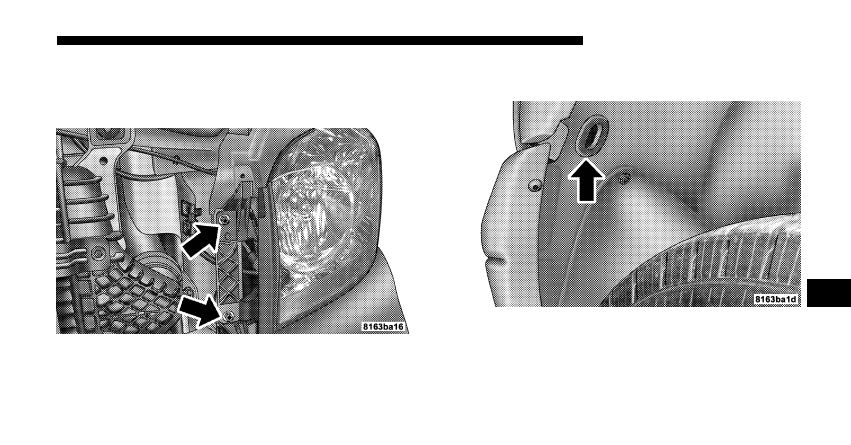

Front Headlight Housing Bolts

Inner Fender Plug

MAINTAINING YOUR VEHICLE

471

7

4. Pull the housing out from the fender to allow room to
disconnect the electrical connectors.

NOTE:

For easier removal, pull the headlight assembly

straight forward, applying the greatest amount of force to
the outer edge of the headlight assembly.

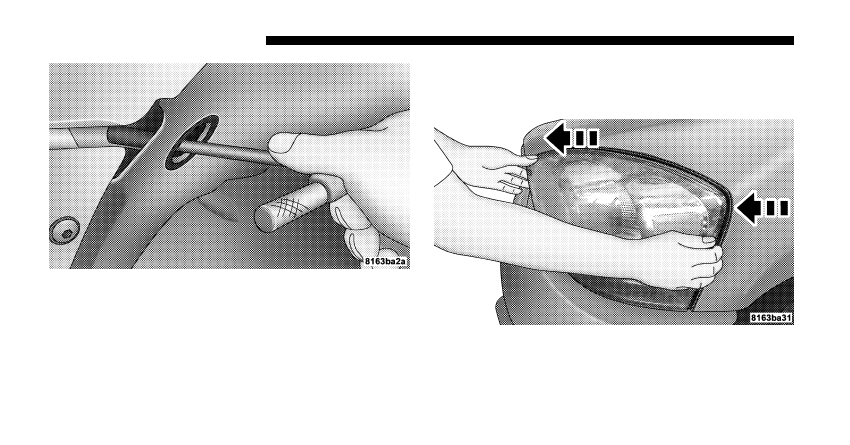

Rear Headlight Housing Nut Access

Headlight Removal

472

MAINTAINING YOUR VEHICLE

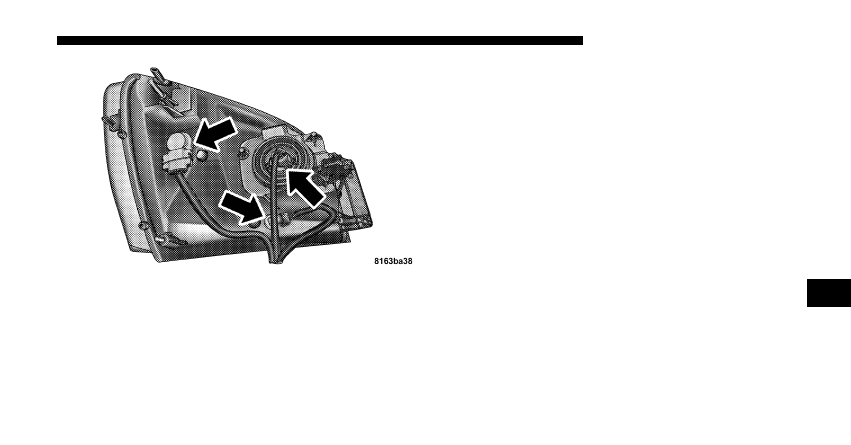

5. Unlock and pull connector straight from the base of
the headlight halogen bulb.

6. Twist connector on turn signal/park light bulb

1

⁄

4

turn

and remove connector and bulb from housing.

7. Remove housing from vehicle with headlight halogen
bulb in housing.

8. Twist the headlight halogen bulb

1

⁄

4

turn and remove

headlight bulb from the housing.

9. Replace headlight or turn signal bulb. Do not touch
the headlight halogen bulb.

10. Reverse procedure for installation of bulbs and hous-
ing.

Bulb Removal

MAINTAINING YOUR VEHICLE

473

7

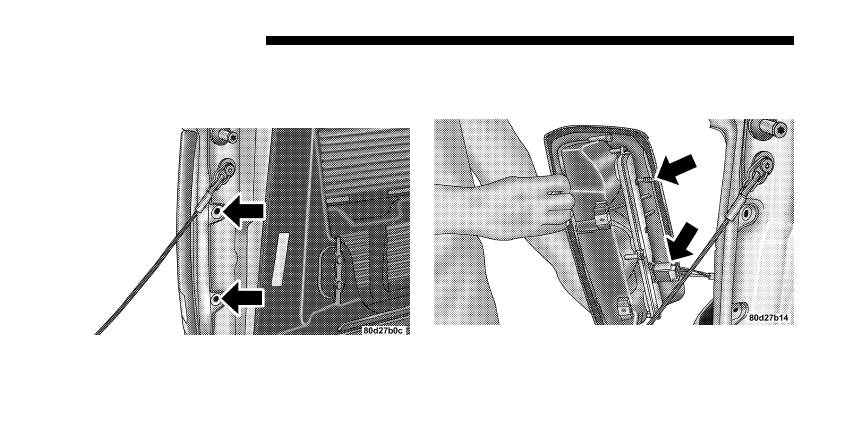

Tail, Stop, Turn and Backup Lights

1. Remove the two (2) screws that pass through the bed
sheetmetal.

2. Pull the housing straight out from the body, with a
quick motion, to separate the housing from the body. If
not pulled straight, locators may be damaged.

474

MAINTAINING YOUR VEHICLE

3. Push the red lock slide in on the connector and remove
the housing from the vehicle.

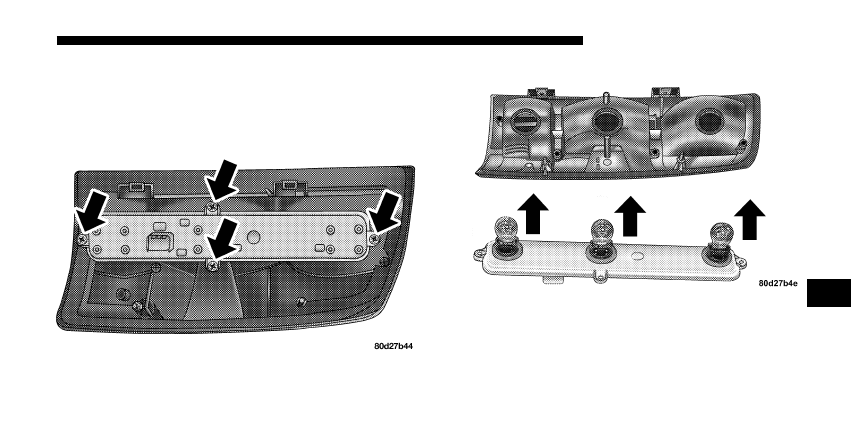

4. Remove the four (4) screws from the bulb strip in the
housing.

5. Pull the appropriate bulb straight from the bulb strip.

• Top Bulb: Park/Turn/Hazard
• Center Bulb: Stop/Park/Sidemarker
• Bottom Bulb: Backup Lights

6. Reverse procedure for installation of bulbs and hous-
ing.

MAINTAINING YOUR VEHICLE

475

7

7. While holding the taillight firmly in place, fasten the
top screw first.

Center High-Mounted Stoplight With Cargo Light

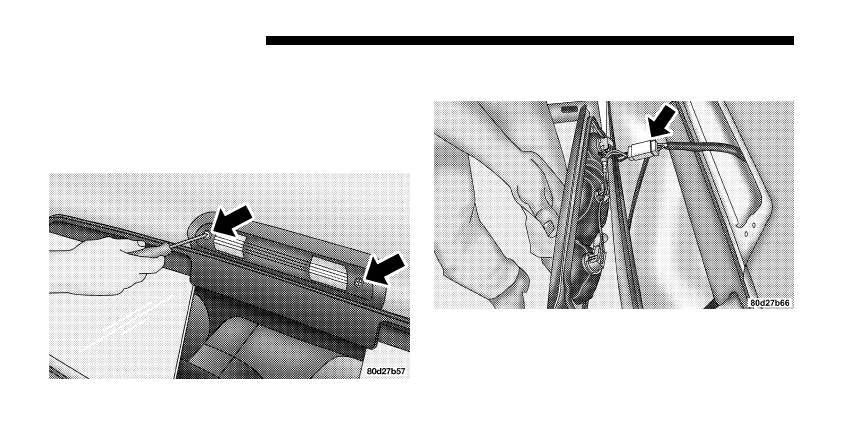

1. Remove the two (2) screws holding the housing/lens
to the body as shown.

2. Separate the connector holding the housing and wir-
ing harness to the body.

3. Turn desired bulb socket

1

⁄

4

turn and remove socket

and bulb from housing.

4. Pull desired bulb straight from the socket.

476

MAINTAINING YOUR VEHICLE

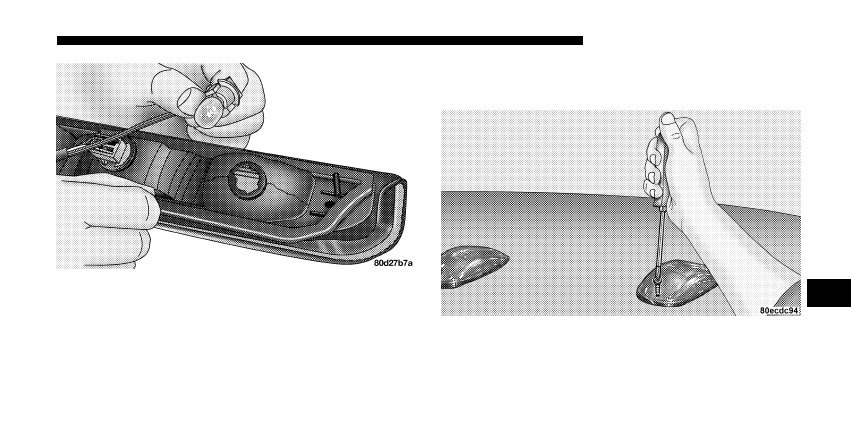

• Outside Bulbs: Cargo Lamps
• Inside Bulb: Center High Mount Stop Lamp

5. Reverse procedure for installation of bulbs and hous-
ing.

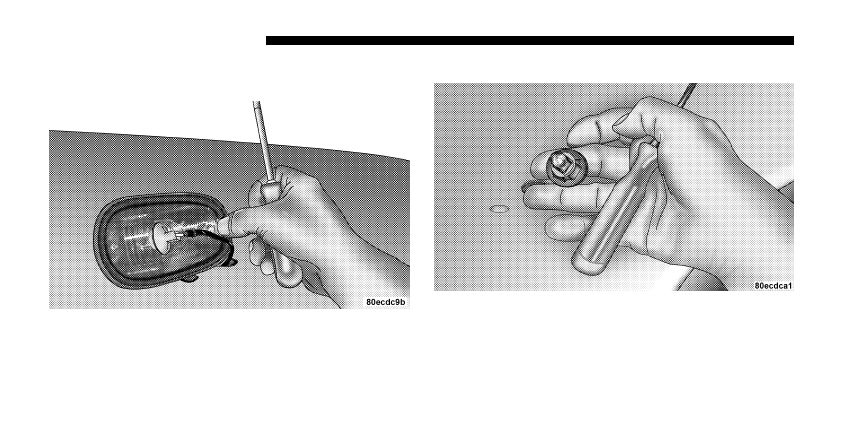

Cab Top Clearance Lights — If Equipped

1. Remove the two screws from the top of the light.

MAINTAINING YOUR VEHICLE

477

7

2. Rotate the socket

1

⁄

4

turn and pull it from the light

assembly.

3. Pull the bulb straight from it’s socket and replace.

478

MAINTAINING YOUR VEHICLE

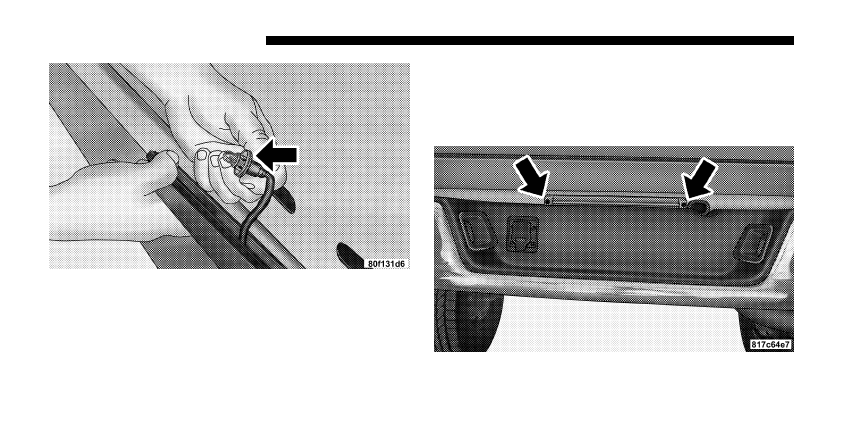

Tailgate ID Lights (Dual Rear Wheels) — If
Equipped

1. Remove the two screws and housing and access the
bulb sockets from the rear.

2. Turn socket

1

⁄

4

turn counterclockwise to access the

bulb.

MAINTAINING YOUR VEHICLE

479

7

3. Pull bulb straight out from socket.

4. Reverse procedure for installation of bulbs and hous-
ing.

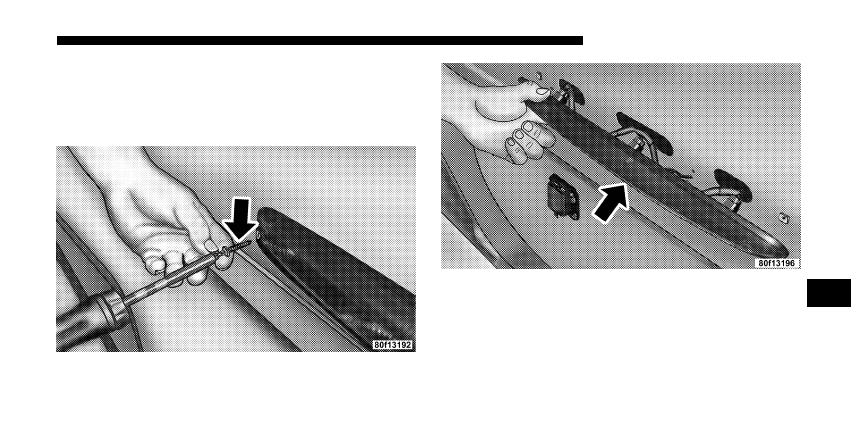

Rear Light Bar ID Marker (Dual Rear Wheel) – If
Equipped

1. Loosen the two screws and the housing to gain access
to the bulb sockets.

2. Turn the socket 1/4 turn counterclockwise to access
the bulb.

480

MAINTAINING YOUR VEHICLE

3. Pull the bulb straight out from the socket.

4. Reverse procedure for installation of bulbs and hous-
ing.

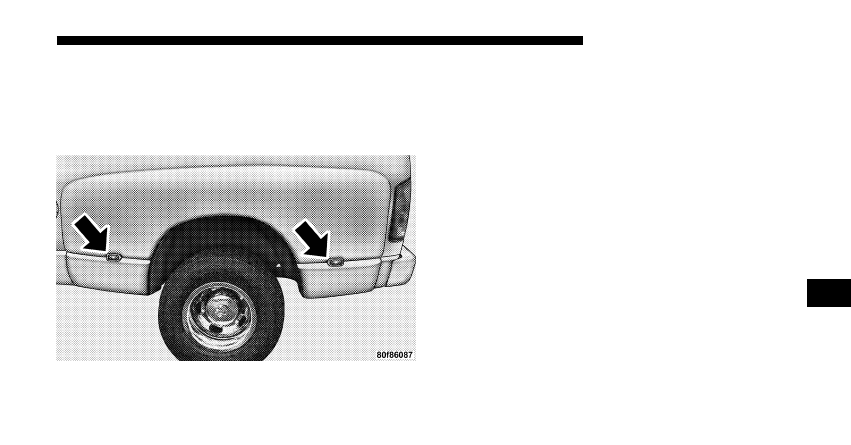

Side Marker Lights (Dual Rear Wheels)

1. Push rearward on the side marker light assembly.

2. Pull the entire assembly from the fender.

3. Turn socket

1

⁄

4

turn counterclockwise and remove from

assembly to access the bulb.

4. Pull bulb straight out from socket.

5. Reverse procedure for installation of bulbs and hous-
ing.

MAINTAINING YOUR VEHICLE

481

7

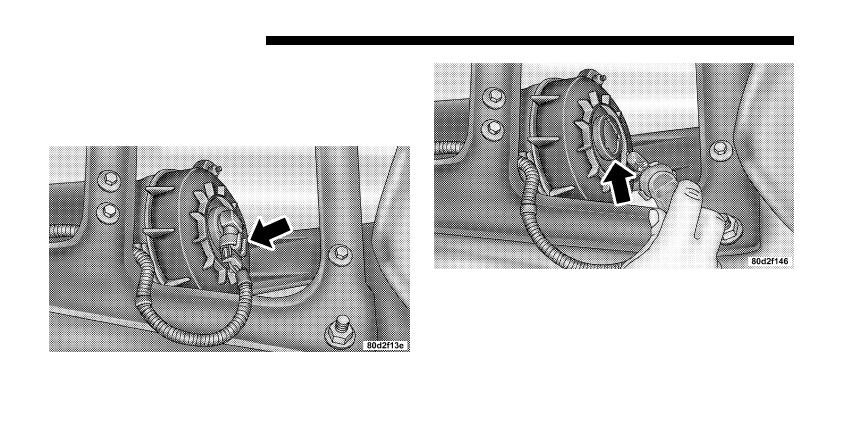

Fog Lights

1. Reach under the vehicle, unlock and twist connector
counterclockwise

1

⁄

4

turn and remove connector and bulb

from housing.

2. Pull bulb straight from the connector.

3. Reverse procedure for installation of bulbs and hous-
ing.

482

MAINTAINING YOUR VEHICLE

FLUIDS AND CAPACITIES

U.S.

Metric

Fuel

3.7L/4.7L, 87 Octane

5.7L, 89 Octane

1500 Shortbed Models

26 gal.

98L

1500 Longbed Models

35 gal.

132L

1500 Shortbed Models

34 gal.

128L

2500 Shortbed Models

34 gal.

128L

2500 Longbed Models

35 gal.

132L

3500 Shortbed Models

34 gal.

128L

3500 Longbed Models

35 gal.

132L

MAINTAINING YOUR VEHICLE

483

7

U.S.

Metric

Engine Oil (with filter)

3.7L Engine V-6, SAE 5W-30, API Certified

5.0 qts.

4.7L

4.7L Engine V-8, SAE 5W-30, API Certified

6.0 qts.

5.7L

5.7L Engine V-8, SAE 5W-20, API Certified

7.0 qts.

6.6L

Cooling System

3.7L (Mopar

威 Antifreeze/Coolant 5 Year/100,000 Mile

Formula)

17 qts.

16L

4.7L (Mopar

威 Antifreeze/Coolant 5 Year/100,000 Mile

Formula)

17 qts.

16L

5.7L (Mopar

威 Antifreeze/Coolant 5 Year/100,000 Mile

Formula)

18.7 qts.

17.7L
