DOOR SURROUND PANEL

REMOVAL

(1) Using a trim stick C-4755 or equivalent,

remove the door sill.

(2) Separate the primary door seal from the sur-

round.

(3) Remove the front screws. (Fig. 8)
(4) Remove the side and top screws. (Fig. 9)
(5) Using a flat blade scraper, cut the sealant from

between surround panel, frame and front of dash
panel.

INSTALLATION

(1) Clean sealant residue from frame and sill

panel.

(2) Paint metal panels to avoid corrosion if neces-

sary.

(3) Apply new sealant to the frame and front of

dash. (Refer to 23 - BODY/BODY STRUCTURE/
SEALER LOCATIONS - SPECIFICATIONS)

(4) Install surround panel.
(5) Install the screws.
(6) Install the primary door seal.
(7) Install the door sill panel.

REAR VIEW MIRROR

REMOVAL

(1) Loosen screw attaching rear view mirror to

mirror support button (Fig. 10).

(2) Disconnect the electrical connector.
(3) Remove mirror from vehicle.

INSTALLATION

INSTALLATION

(1) Position the mirror base at the bracket and

slide it downward onto the support bracket.

(2) Tighten the setscrew 1 N·m (15 in. lbs.) torque.
(3) Connect mirror harness connector.

INSTALLATION - REAR VIEW MIRROR
SUPPORT BRACKET

(1) Mark the position for the mirror bracket on the

outside of the windshield glass with a wax pencil.

(2) Clean the bracket contact area on the glass.

Use a mild powdered cleanser on a cloth saturated
with isopropyl (rubbing) alcohol. Finally, clean the
glass with a paper towel dampened with alcohol.

(3) Sand the surface on the support bracket with

fine grit-sandpaper. Wipe the bracket surface clean
with a paper towel.

(4) Apply accelerator to the surface on the bracket

according to the following instructions:

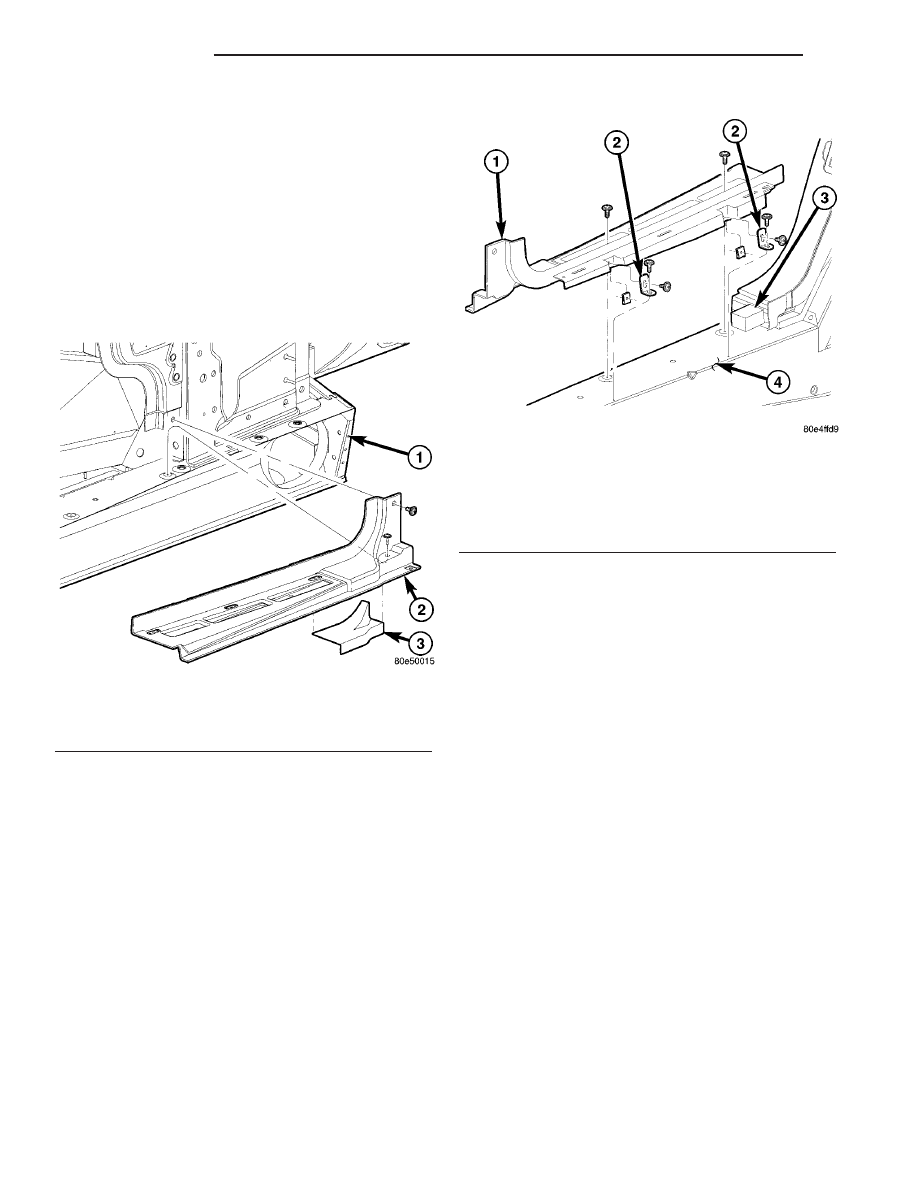

Fig. 8 DOOR SURROUND PANEL

1 - FRAME
2 - DOOR SURROUND PANEL
3 - DOOR SURROUND INSULATOR

Fig. 9 DOOR SURROUND PANEL ATTACHING

BRACKET

1 - DOOR SURROUND PANEL
2 - DOOR SURROUND ATTACHING BRACKET
3 - DOOR SURROUND FOAM
4 - FRAME

23 - 76

INTERIOR

ZB

(a) Crush the vial to saturate the felt applicator.
(b) Remove the paper sleeve.
(c) Apply accelerator to the contact surface on

the bracket.

(d) Allow the accelerator to dry for five minutes.
(e) Do not touch the bracket contact surface

after the accelerator has been applied.
(5) Apply adhesive accelerator to the bracket con-

tact surface on the windshield glass. Allow the accel-
erator to dry for one minute. Do not touch the glass
contact

surface

after

the

accelerator

has

been

applied.

(6) Install the bracket according to the following

instructions:

(a) Apply one drop of adhesive at the center of

the bracket contact-surface on the windshield
glass.

(b) Apply an even coat of adhesive to the contact

surface on the bracket.

(c) Align the bracket with the marked position

on the windshield glass.

(d) Press and hold the bracket in place for at

least one minute.

NOTE: Verify that the mirror support bracket is cor-
rectly aligned, because the adhesive will cure rap-
idly.

(7) Allow the adhesive to cure for 8-10 minutes.

Remove any excess adhesive with an alcohol-damp-
ened cloth.

(8) Allow the adhesive to cure for an additional

8-10 minutes before installing the mirror.

SIDE COWL TRIM

REMOVAL

(1) Using a trim stick C-4755 or equivalent, scuff

plate. (Fig. 11)

(2) Remove the rear screw.
(3) Remove the two push pin fasteners.
(4) Remove the cowl trim panel.

INSTALLATION

(1) Install the cowl trim panel.
(2) Install the push pin fasteners.
(3) Install the rear screw.
(4) Install the door scuff plate and seat the spring

clips fully.

SPORT HOOP

REMOVAL

Sport Hoop

(1) Remove the sport hoop fastener cover.
(2) Remove the two bolts and remove the sport

hoop. (Fig. 12)

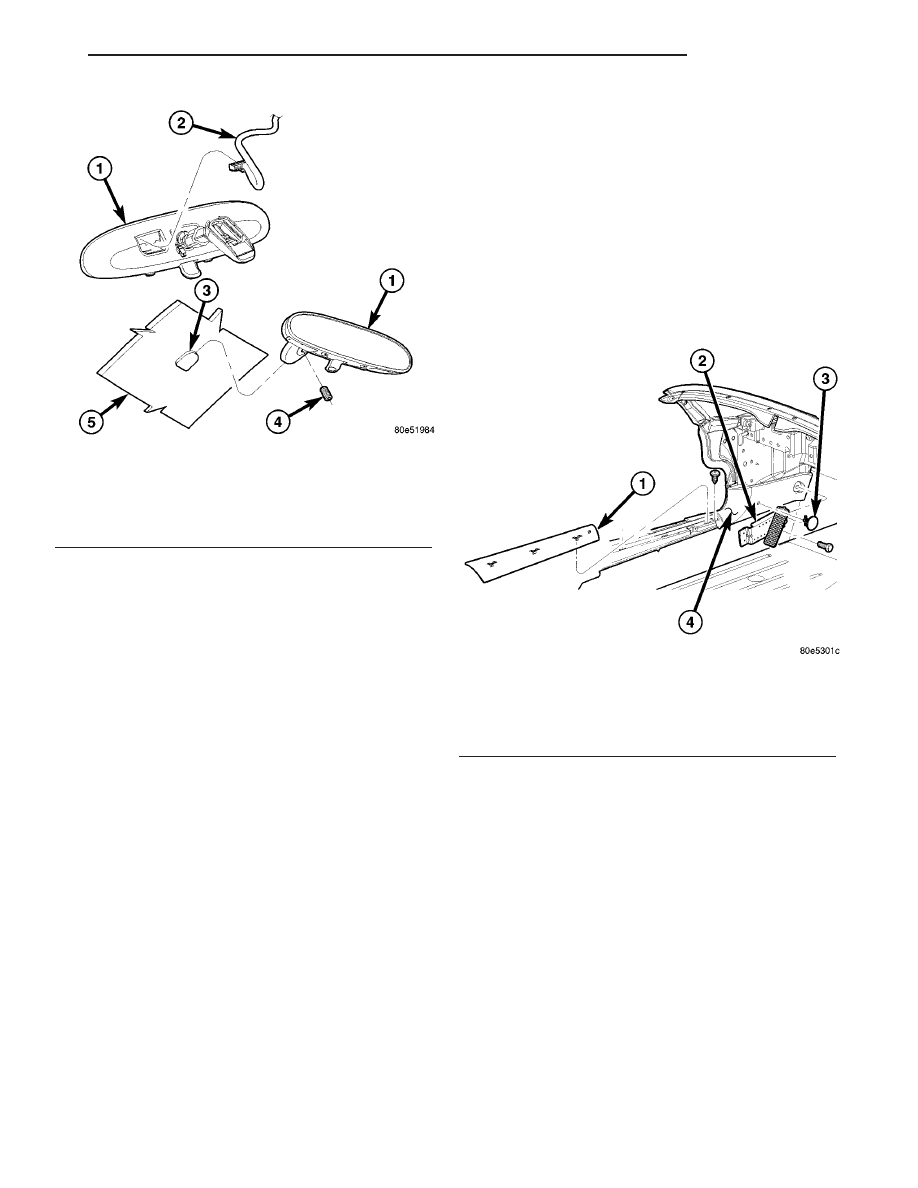

Fig. 10 REAR VIEW MIRROR

1 - LIGHTED OVAL REAR VIEW MIRROR
2 - MIRROR ATTACHING BUTTON
3 - SET SCREW
4 - WINDSHIELD
5 - COURTESY LAMP WIRING

Fig. 11 SIDE COWL TRIM PANEL

1 - DOOR OPENING SCUFF PLATE
2 - FOOT REST
3 - COWL SIDE TRIM PUSH IN PIN FASTENER
4 - COWL SIDE TRIM PANEL

ZB

INTERIOR

23 - 77

REAR VIEW MIRROR (Continued)

Sport Hoop Mounting Brackets

(1) Remove the bulkhead quarter trim panels.

(Refer to 23 - BODY/INTERIOR/BULKHEAD TRIM
PANEL - REMOVAL)

(2) Remove the fasteners and remove the mount-

ing brackets. (Fig. 13)

INSTALLATION

Sport Hoop Mounting Brackets

(1) Install the bracket and install the fasteners.
(2) Tighten the bolts to 39 N·m (29 ft. lbs.).
(3) Install

the

bulkhead

quarter

trim

panels.

(Refer to 23 - BODY/INTERIOR/BULKHEAD TRIM
PANEL - INSTALLATION)

Sport Hoop

(1) Install the sport hoop and install the bolts.
(2) Tighten the bolts to 28 N·m (21 ft. lbs.).
(3) Install the sport hoop fastener cover.

SUN VISOR

REMOVAL

(1) Remove the screw and remove the visor. (Fig.

14)

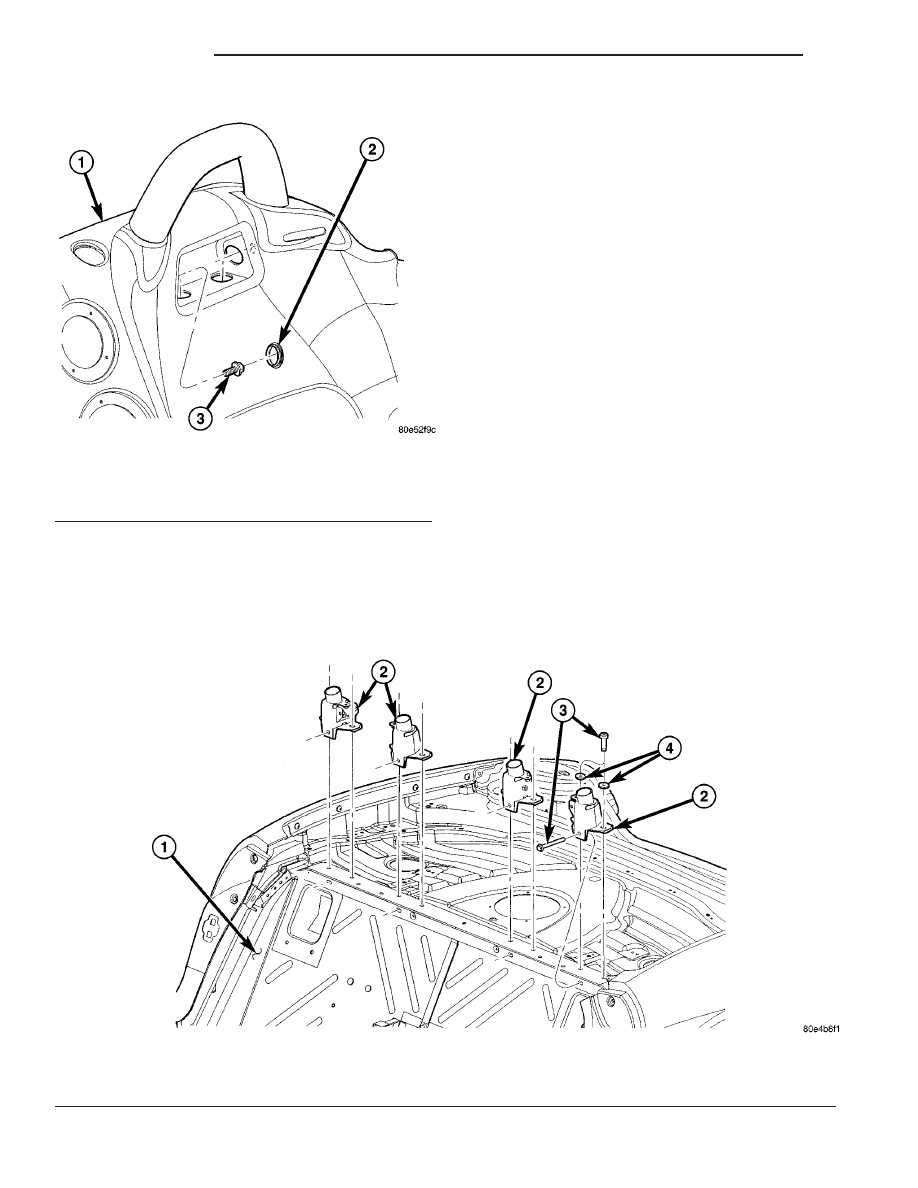

Fig. 13 SPORT HOOP MOUNTING BRACKET

1 - FRAME ASSEMBLY
2 - SPORT HOOP MOUNTING BRACKET

3 - BOLT(S)
4 - FLAT WASHER(S)

Fig. 12 SPORT HOOP ATTACHING BOLT

1 - BULKHEAD QUARTER TRIM PANEL
2 - BULKHEAD TRIM PLUG
3 - SPORT HOOP ATTACHING BOLT

23 - 78

INTERIOR

ZB

SPORT HOOP (Continued)

INSTALLATION

(1) Install the visor and install the mounting

screw.

(2) Tighten the screw to 7 N·m (60 in. lbs.).

FRONT TUNNEL CONSOLE

REMOVAL

(1) Remove the console bezel. (Refer to 23 - BODY/

INTERIOR/CENTER

CONSOLE

BEZEL

-

REMOVAL)

(2) Disconnect the battery power supply electrical

connector.

(3) Remove the two front screws and the four

screws from within the storage bin. (Fig. 15)

(4) Move the seats forward and remove the two

screws along the back of the console on the sides.

(5) Lift the front of the console up and disconnect

the electrical connectors. (Fig. 16)

(6) Remove the console from the vehicle.

INSTALLATION

(1) Position the console in the vehicle and connect

the electrical connectors.

(2) Install the rear of the console and then the

front.

(3) Install the rear screws.
(4) Move the seats back and install the four stor-

age bin screws.

(5) Install the two front screws.
(6) Connect the battery power supply electrical

connector.

(7) Install the console bezel. (Refer to 23 - BODY/

INTERIOR/CENTER CONSOLE BEZEL - INSTAL-
LATION)

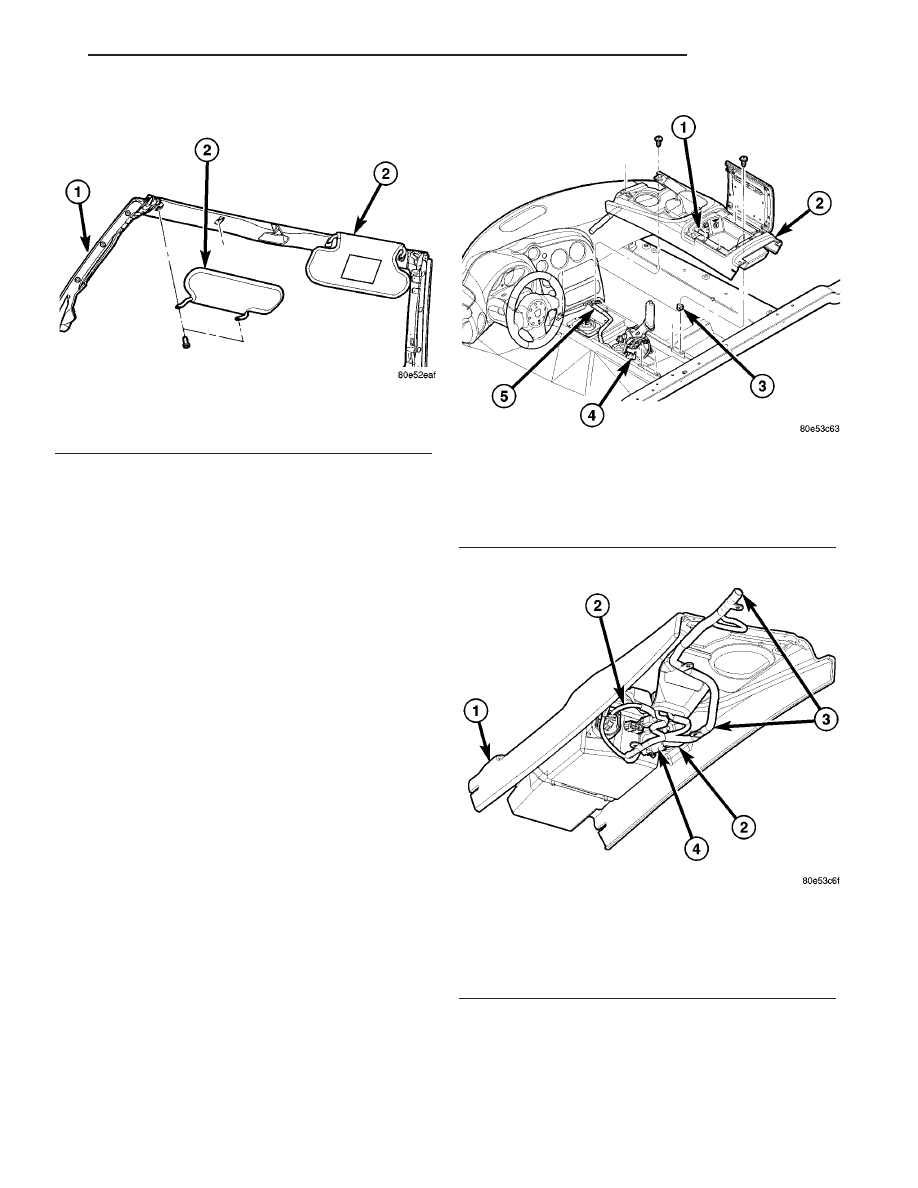

Fig. 14 SUN VISOR

1 - WINDSHIELD SURROUND ASSEMBLY
2 - SUN VISOR

Fig. 15 FRONT TUNNEL CONSOLE BEZEL

1 - CONSOLE INSULATOR
2 - FRONT TUNNEL CONSOLE
3 - CONSOLE WIRING HARNESS
4 - CONSOLE WIRING HARNESS
5 - INSTRUMENT PANEL WIRING

Fig. 16 WIRE HARNESS

1 - FRONT TUNNEL CONSOLE
2 - CONSOLE WIRING
3 - INSTRUMENT PANEL WIRING
4 - INSTRUMENT PANEL HARNESS TO CONSOLE WIRING
CONNECTOR

ZB

INTERIOR

23 - 79

SUN VISOR (Continued)
