MULTI-FUNCTION SWITCH CONTINUITY TEST

SWITCH POSITION

MODE

CONTINUITY BETWEEN

TURN SIGNAL IN NEUTRAL
HAZARD WARNING SWITCH OFF

HAZARD OFF

B-1 AND B-4

B-1 AND B-5

B-18 AND B-19

B-4 AND B-5

TURN SIGNAL ON
HAZARD WARNING SWITCH OFF

LEFT TURN

A-2 AND B-2

A-2 AND B-4

B-1 AND B-5

B-2 AND B-4

RIGHT TURN

A-2 AND B-5

B-1 AND B-4

B-5 AND B-6

TURN SIGNAL IN NEUTRAL
HAZARD WARNING SWITCH ON

HAZARD ON

A-2 AND B-2

A-2 AND B-4

A-2 AND B-5

A-2 AND B-6

A-3 AND A-5

A-3 AND B-7

B-2 AND B-4

B-2 AND B-5

B-2 AND B-6

B-4 AND B-5

B-4 AND B-6

B-5 AND B-6

HEADLAMP BEAM

LOW

B-16 AND B-18

B-16 AND B-19

B-9 AND B-20

B-1 AND B-4

HIGH

B-17 AND B-18

B-17 AND B-19

B-9 AND B-20

B-1 AND B-4

OPTICAL HORN

ON

B-17 AND B-18

B-17 AND B-19

8L - 28

LAMPS

ZB

MULTI-FUNCTION SWITCH - EXPORT (Continued)

SWITCH POSITION

MODE

CONTINUITY BETWEEN

FRONT FOG

ON

B-13 AND B-14

B-9 AND B-20

B-16 AND B-18

B-16 AND B-19

REAR FOG

B-13 AND B-14

B-9 AND B-20

ON

B-16 AND B-18

B-16 AND B-19

B-18 AND B-19

B-12 AND B-13

MULTI-FUNCTION SWITCH DIMMER CONTROL RESISTANCE

SWITCH POSITION

RESISTANCE VALUE BETWEEN PINS 7 AND 8

DOME ON

150 OHMS

PARADE MODE

411 OHMS

DIM 6 (BRIGHTEST INTENSITY)

768 OHMS

DIM 5

1221 OHMS

DIM 4

1825 OHMS

DIM 3

2593 OHMS

DIM 2

3793 OHMS

DIM 1 (DIMMEST INTENSITY)

5653 OHMS

DEFEAT

8813 OHMS

ZB

LAMPS

8L - 29

MULTI-FUNCTION SWITCH - EXPORT (Continued)

REMOVAL

(1) Open deck lid.
(2) Remove four bolts to battery compartment

cover and remove cover.

(3) Disconnect and isolate the battery negative

cable.

(4) Remove both upper and lower steering column

shrouds.

(5) Disconnect both posi-lock harness connectors at

the rear of the multi-function switch (Fig. 25) and
(Fig. 26).

(6) Remove multi-function switch mounting screws

(Fig. 25) and (Fig. 26).

(7) The windshield wiper/washer switch must be

transferred to the new multi-function switch. (Refer
to 8 - ELECTRICAL/WIPERS/WASHERS/WIPER/
WASHER SWITCH - REMOVAL).

INSTALLATION

(1) The windshield wiper/washer switch must be

transferred to the new multi-function switch. (Refer

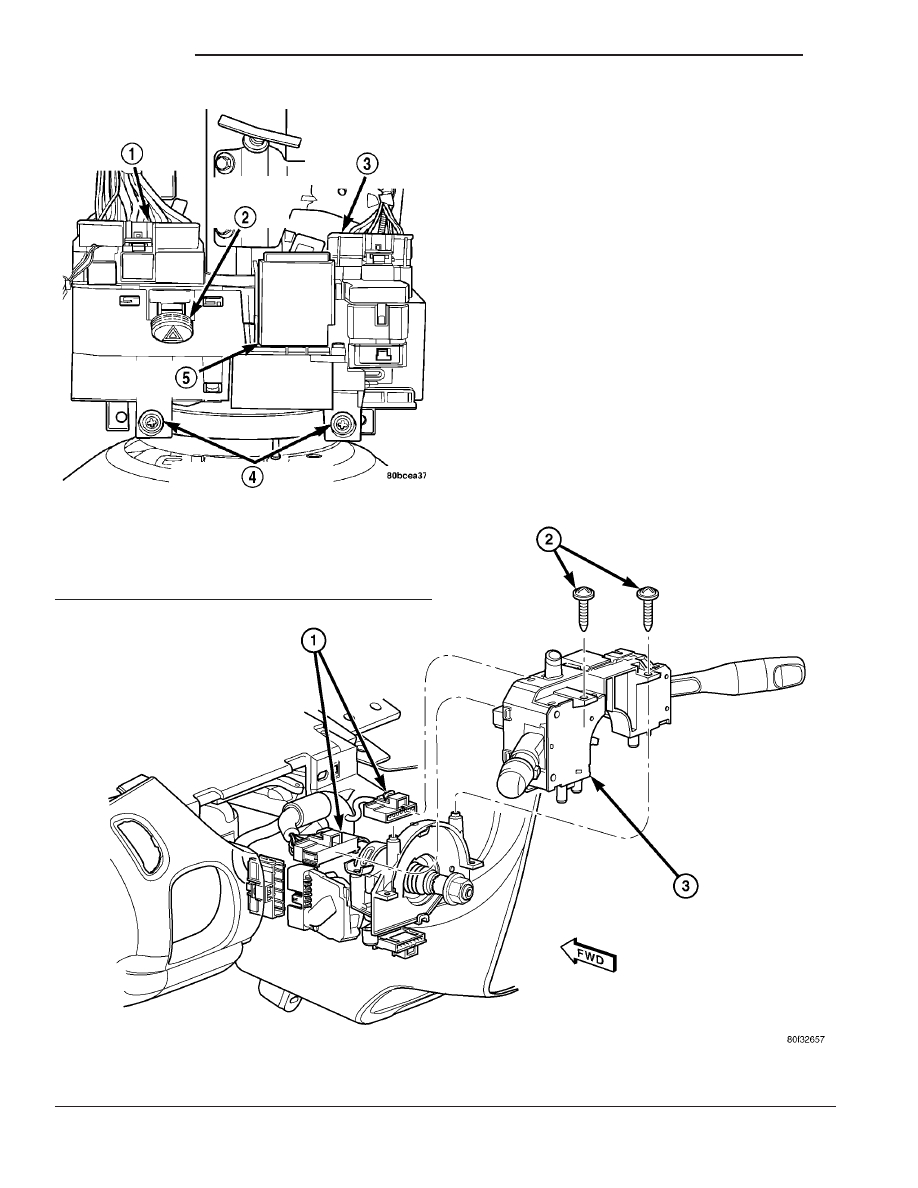

Fig. 25 MULTI-FUNCTION SWITCH MOUNTING

1 - MULTI-FUNCTION SWITCH CONNECTOR
2 - HAZARD/WARNING SWITCH
3 - WINDSHIELD WIPER/WASHER SWITCH CONNECTOR
4 - MOUNTING SCREWS
5 - COMBINATION FLASHER

Fig. 26 MULTI-FUNCTION SWITCH - REMOVE/INSTALL

1 - MULTI-FUNCTION SWITCH CONNECTORS

3 - MULTI-FUNCTION SWITCH

2 - RETAINING SCREWS

8L - 30

LAMPS

ZB

MULTI-FUNCTION SWITCH - EXPORT (Continued)

to 8 - ELECTRICAL/WIPERS/WASHERS/WIPER/
WASHER SWITCH - INSTALLATION).

(2) Install the multi-function switch mounting

screws. Tighten multi-function switch to column
retaining screws to 3 N·m (27 in. lbs.) torque.

(3) Connect both posi-lock harness connectors at

the rear of the multi-function switch.

(4) Instal both upper and lower steering column

shrouds.

(5) Connect the battery negative cable.
(6) Place battery access cover into place and install

four bolts.

(7) Close deck lid.
(8) Verify vehicle and system operation.

FRONT SIDE MARKER LAMP

REMOVAL

(1) Open deck lid.
(2) Remove four bolts to battery compartment

cover and remove cover.

(3) Disconnect and isolate the battery negative

cable.

(4) Remove front fender extension splash shield on

the respective side by removing the fasteners (Fig.
14).

(5) Remove the front side marker lamp by turning

1/4 turn counterclockwise and pulling straight out.

(6) Pull the lamp straight out of the lamp socket

and remove from vehicle.

INSTALLATION

(1) Place marker lamp into socket and install in

rear of headlamp unit. turn 1/4 turn clockwise until
stops.

(2) Install the front fender extension splash shield

on the respective side by and the fasteners (Fig. 14).

(3) Connect the battery negative cable.
(4) Place battery access cover into place and install

four bolts.

(5) Close deck lid.
(6) Verify vehicle and system operation.

REAR SIDE MARKER LAMP

REMOVAL

It is not necessary to remove the tail lamp unit to

change lamps.

(1) Open deck lid.
(2) Remove four bolts to battery compartment

cover and remove cover.

(3) Disconnect and isolate the battery negative

cable.

(4) Remove the two Torx head retaining screws to

the access panel of the respective side of the vehicle
and remove panel.

(5) Reach in behind the tail lamp unit and turn

the respective bulb counterclockwise, pull forward
and remove.

INSTALLATION

It is not necessary to remove the tail lamp unit to

change lamps.

(1) Reach in behind the tail lamp unit and place

lamp in socket, put in lamp unit opening and turn
the lamp socket clockwise until it locks into place.

(2) Install the two Torx head retaining screws to

the access panel of the respective side of the vehicle.

(3) Connect the battery negative cable.
(4) Place battery access cover into place and install

four bolts.

(5) Close deck lid.
(6) Verify vehicle and system operation.

REPEATER LAMP - EXPORT

REMOVAL

(1) Open the door and reach through the door jam,

depress the side repeater lamp retaining tabs and
release from the hinge cover (Fig. 27).

(2) Pull side repeater lamp out and disengage bulb

socket from lamp.

(3) Rotate and pull the bulb from the socket.

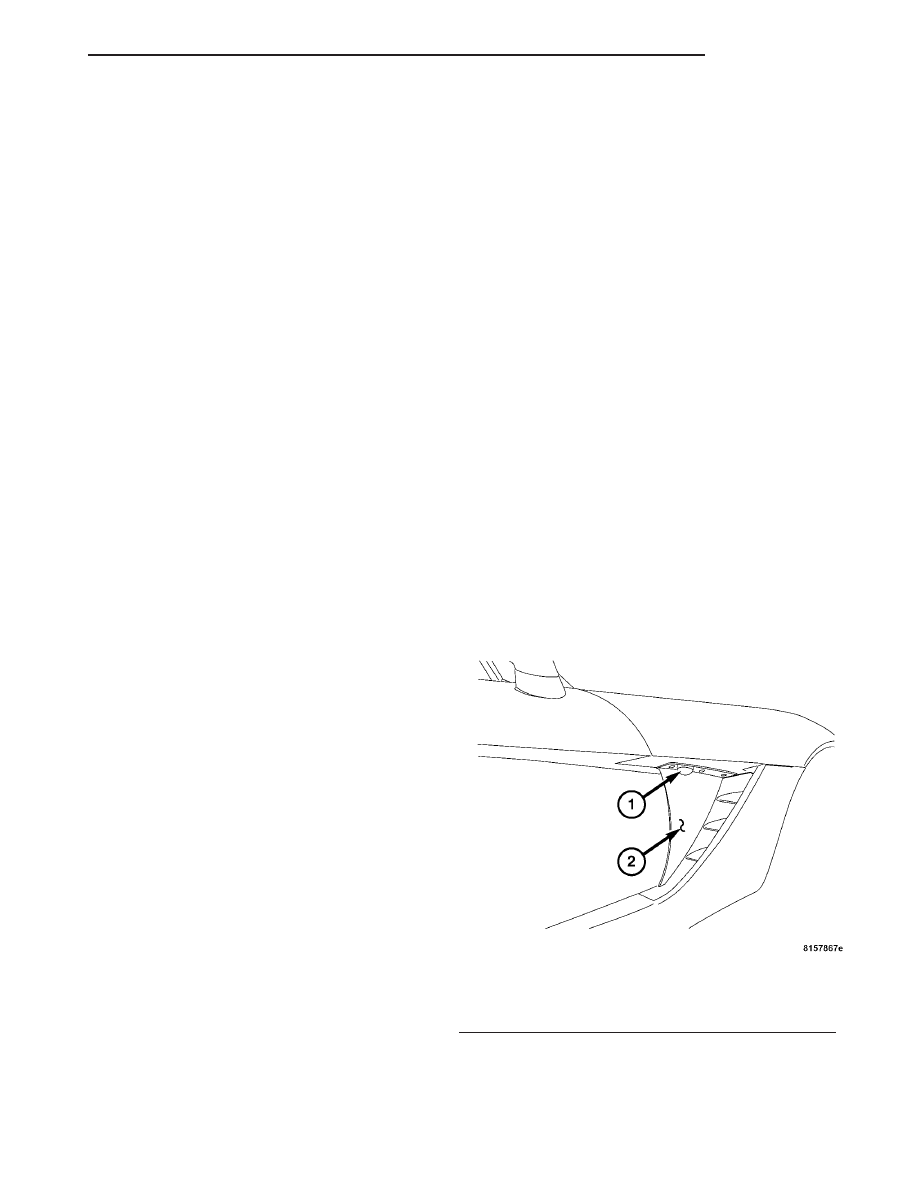

Fig. 27 SIDE REPEATER LAMP

1 - SIDE REPEATER LAMP
2 - HINGE COVER
