NOTE: When setting vehicle to design height while
using Suspension Height Stands it is critically
important to perform the following:

•

Make sure locating pins are inserted in correct

wheel diameter holes in Height Stands or measure-
ment will be incorrect. Front wheels use 18 in. posi-
tion hole. Rear wheels use 19 in. position hole (Fig.
33).

•

Place ends of Suspension Height Gages, Spe-

cial Tool 6914, right-side-up (same direction as if
mounted against wheels) with notches against
locating pins in ends of Suspension Height Stands
as shown (Fig. 33), otherwise measurements will be
incorrect.

(21) Place Suspension Height Gage, Special Tool

6914, between Suspension Height Stands against
locating pins (Fig. 34). Make sure ends of Gage are
correctly attached to locating pins in Stands (Fig.
33). Refer to above note.

CAUTION: Only apply weight to seat cushions as
described in Step 22. Do not over-ballast the vehi-
cle. If vehicle is over-ballasted, the design height
will be incorrect.

(22) Add 150 pounds ballast weight to each seat

cushion of vehicle (300 pounds total) to lower vehicle
to specified design height (Fig. 35).

(23) Jounce vehicle several times, each time pay-

ing special attention to release vehicle at very bot-
tom of jounce cycle. This is very important in
allowing suspension to settle to correct height.

(24) Measure and record vehicle’s rear design

height. Measure distance between top of Suspension
Height Gage and each frame rail at forward edge of

gage (Fig. 36). This is the nearest point to the Prin-
ciple Locating Point PLP hole.

(25) Compare recorded measurements to specifica-

tions. (Refer to 2 - SUSPENSION/WHEEL ALIGN-
MENT - SPECIFICATIONS)

(26) If recorded height is higher than specifica-

tions, jounce vehicle and remeasure. Before remea-
suring design height, be sure to jounce the
vehicle as described in Step 23. If still above
specifications, one or more rubber bushing mounted
suspension components may not be properly posi-
tioned and tightened. Loosen components as neces-

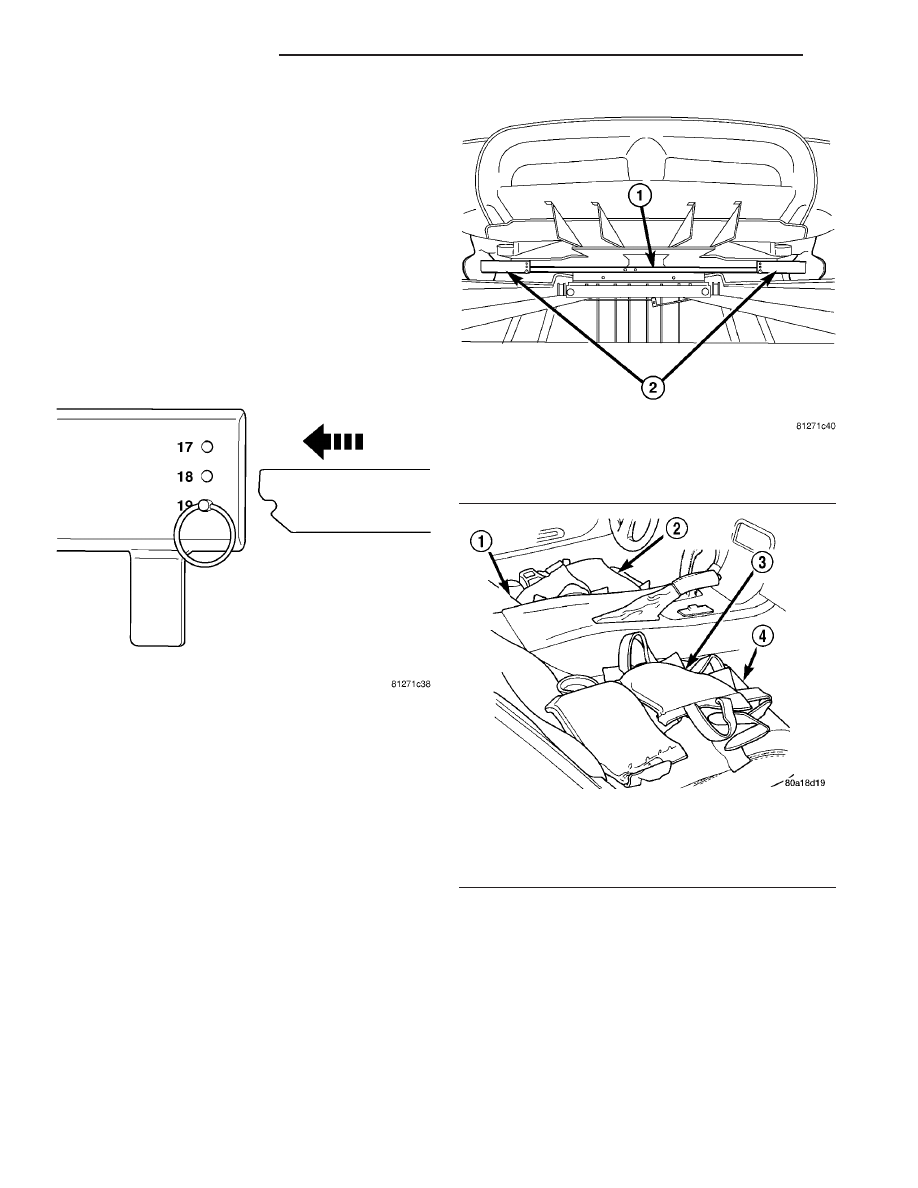

Fig. 33 Attaching Height Gage To Height Stand

Fig. 34 Height Gage Attached To Height Stands

1 - SUSPENSION HEIGHT GAGE 6914
2 - SUSPENSION HEIGHT STANDS 9096

Fig. 35 Correctly Ballasted Passenger Compartment

1 - DRIVER’S SEAT
2 - BALLAST WEIGHT
3 - BALLAST WEIGHT
4 - PASSENGER’S SEAT

2 - 46

REAR SUSPENSION

ZB

SHOCK ASSEMBLY (Continued)

sary to allow suspension to enter specified design
height, then retighten to specified torque (Refer to 2 -
SUSPENSION/REAR - SPECIFICATIONS). For fur-
ther

information,

(Refer

to

2

-

SUSPENSION/

WHEEL ALIGNMENT - STANDARD PROCEDURE -
DESIGN HEIGHT MEASUREMENT).

NOTE: If loosening the lower control arm mounting
bolts is necessary, be sure the alignment adjust-
ment cams do not turn. The cams must stay in their
original position so the alignment of the vehicle is
not affected.

(27) Tighten shock assembly upper mounting bolt

to 136 N·m (100 ft. lbs.) torque.

(28) Tighten shock assembly clevis bracket mount-

ing bolt to 136 N·m (100 ft. lbs.) torque.

(29) Return vehicle to curb height.
(30) Install rear wheelhouse splash shield. (Refer

to 23 - BODY/EXTERIOR/REAR WHEELHOUSE
SPLASH SHIELD - INSTALLATION)

(31) Raise rear of vehicle and remove special tools.
(32) Install tire and wheel assemblies. (Refer to 22

- TIRES/WHEELS - INSTALLATION). Progressively
tighten wheel mounting nuts in proper sequence to
122 N·m (90 ft. lbs.) torque.

(33) Lower vehicle.

STABILIZER BAR

REMOVAL

NOTE: Review all Warnings and Cautions. (Refer to
2 - SUSPENSION - WARNING)

(1) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE).

(2) Remove both rear wheel and tire assemblies.

(Refer to 22 - TIRES/WHEELS - REMOVAL)

(3) Remove nuts attaching stabilizer bar links to

each end of stabilizer bar.

CAUTION:

Use

only

Remover,

Special

Tool

MB991113, to remove link from stabilizer bar. Use of
a pickle fork or other alternate tool will damage seal
and ball joint on link.

(4) Separate stabilizer bar from each link using

Remover, Special Tool MB991113.

(5) Remove two bolts attaching each stabilizer bar

bushing retainer to frame rails (Fig. 37).

(6) Remove stabilizer bar from vehicle out through

either left or right inner fender area.

(7) To remove bushings:

(a) Slide retainers off bushings.
(b) Remove each bushing from stabilizer bar by

opening slit in bushing and peeling it off bar.

INSTALLATION

(1) Thoroughly clean stabilizer bar in area of bush-

ing contact. Install each NEW bushing on stabilizer
bar by opening slit in bushing and wrapping it
around stabilizer bar, positioning it against retainer
ring on bar.

(2) Slide bushing retainers over bushings.

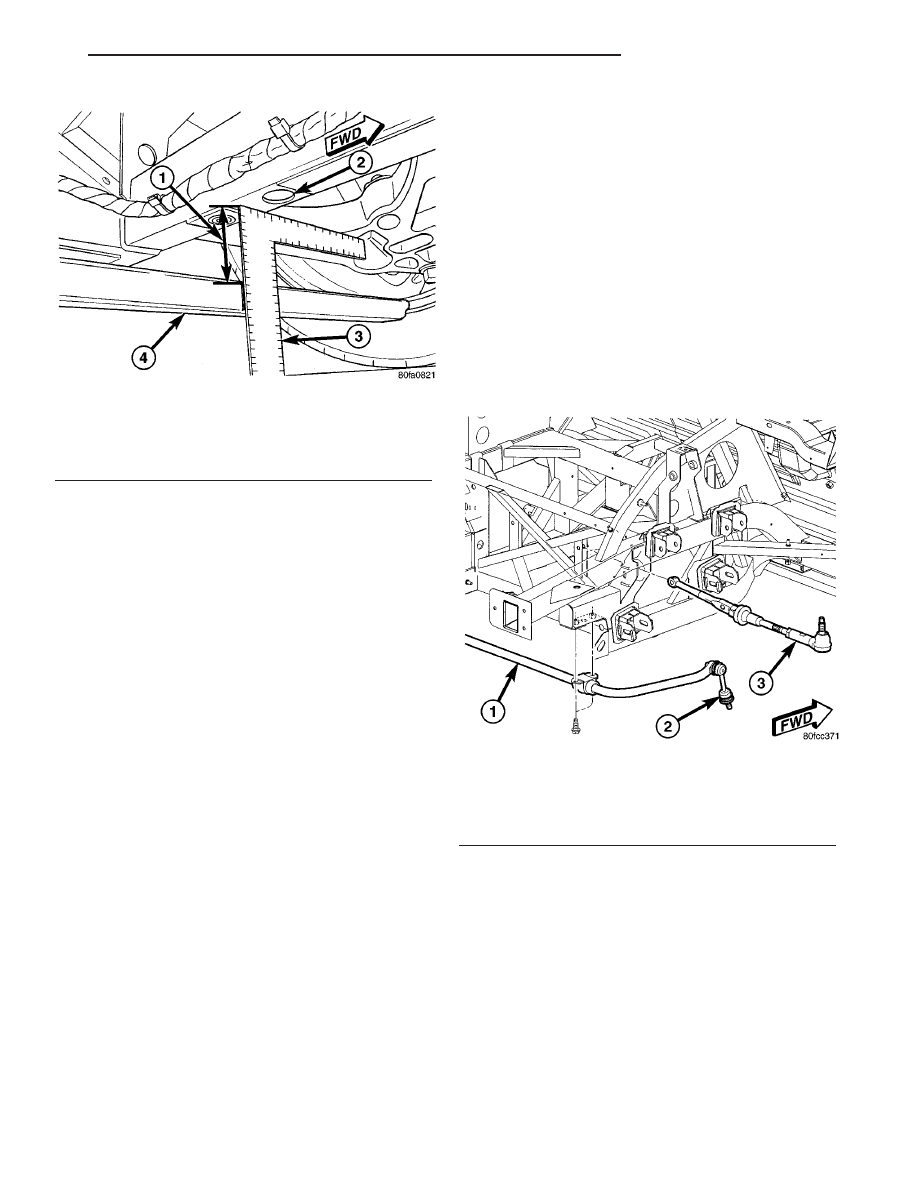

Fig. 36 Measuring Vehicle Height - Rear Suspension

1 - MEASURE THIS DISTANCE
2 - PLP HOLE
3 - MEASURING DEVICE
4 - HEIGHT GAGE 6914

Fig. 37 Stabilizer Bar And Toe Link Mounting To

Frame

1 - REAR STABILIZER BAR
2 - STABILIZER LINK
3 - TOE LINK

ZB

REAR SUSPENSION

2 - 47

SHOCK ASSEMBLY (Continued)

(3) Install stabilizer bar assembly back into vehicle

in reverse order of removal through wheel opening.

(4) Position bushing retainers against frame rails,

then install four retainer bolts (Fig. 37). DO NOT
TIGHTEN AT THIS TIME.

(5) Install ends of stabilizer bar onto stabilizer bar

link studs. Install attaching nuts. Tighten stabilizer
bar link attaching nuts to 23 N·m (200 in. lbs.)
torque.

(6) Tighten four stabilizer bar bushing retainer

bolts to 91 N·m (67 ft. lbs.) torque.

(7) Install wheel and tire assemblies (Refer to 22 -

TIRES/WHEELS - INSTALLATION). Progressively
tighten wheel mounting nuts in proper sequence to
122 N·m (90 ft. lbs.) torque.

(8) Lower vehicle.

STABILIZER BAR BUSHINGS

REMOVAL

NOTE: Review all Warnings and Cautions. (Refer to
2 - SUSPENSION - WARNING)

(1) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE).

(2) Remove both rear wheel and tire assemblies.

(Refer to 22 - TIRES/WHEELS - REMOVAL)

(3) Remove two bolts attaching each stabilizer bar

bushing retainer to frame rails (Fig. 37).

(4) Slide retainers off bushings.
(5) Remove each bushing from stabilizer bar by

opening slit in bushing and peeling it off bar.

INSTALLATION

(1) Thoroughly clean stabilizer bar in area of bush-

ing contact. Install each NEW bushing on stabilizer
bar by opening slit in bushing and wrapping it
around stabilizer bar, positioning it against retainer
ring on bar.

(2) Slide bushing retainers over bushings.
(3) Position bushing retainers against frame rails,

then install four retainer bolts (Fig. 37). Tighten four
stabilizer bar bushing retainer bolts to 91 N·m (67 ft.
lbs.) torque.

(4) Install wheel and tire assemblies (Refer to 22 -

TIRES/WHEELS - INSTALLATION). Progressively
tighten wheel mounting nuts in proper sequence to
122 N·m (90 ft. lbs.) torque.

(5) Lower vehicle.

STABILIZER LINK

REMOVAL

NOTE: Review all Warnings and Cautions. (Refer to
2 - SUSPENSION - WARNING)

(1) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE).

(2) Remove wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS - REMOVAL)

(3) Remove nut attaching stabilizer link to end of

stabilizer bar.

CAUTION:

Use

only

Remover,

Special

Tool

MB991113, to remove link from stabilizer bar. Use of
a pickle fork or other alternate tool will damage seal
and ball joint on link.

(4) Separate

stabilizer

bar

from

link

using

Remover, Special Tool MB991113.

(5) Loosen, but do not remove, nut attaching stabi-

lizer link to lower control arm (Fig. 38). Thread nut
to end of stabilizer bar link stud.

CAUTION: The nut must be positioned at the end of
the stabilizer link stud when removing the link from
the lower control arm. This will prevent the end of
the stud from being damaged when removing it
from the lower control arm as described in the fol-
lowing steps.

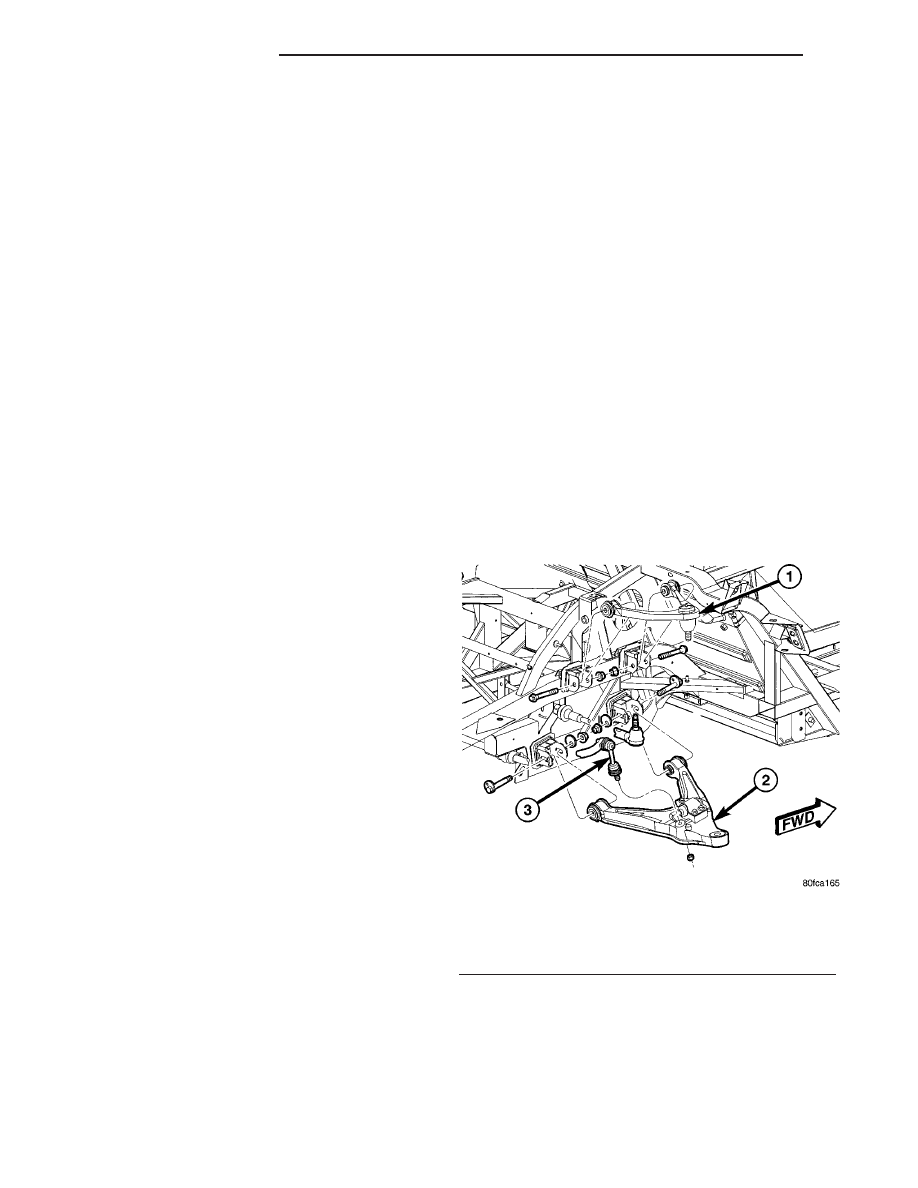

Fig. 38 Upper And Lower Control Arms

1 - UPPER CONTROL ARM
2 - LOWER CONTROL ARM
3 - STABILIZER LINK

2 - 48

REAR SUSPENSION

ZB

STABILIZER BAR (Continued)

(6) Position center punch in dimple on end of link

stud (Fig. 39).

(7) Strike center punch with hammer to remove

link stud from lower control arm.

(8) Remove stabilizer link from vehicle.

INSTALLATION

(1) Insert stabilizer link stud into mounting hole

in lower control arm (Fig. 38). Install stabilizer link
nut and tighten to 23 N·m (17 ft. lbs.) torque.

(2) Install stud of opposite end of stabilizer link

into stabilizer bar mounting hole. Install link nut
and tighten to 23 N·m (17 ft. lbs.) torque.

(3) Install wheel and tire assembly (Refer to 22 -

TIRES/WHEELS - INSTALLATION). Progressively
tighten wheel mounting nuts in proper sequence to
122 N·m (90 ft. lbs.) torque.

(4) Lower vehicle.

TOE LINK

DESCRIPTION

The rear suspension toe link is similar to steering

gear tie rod linkage (Fig. 40). It has an outer tie rod,
jam nut and flexible jointed link that attaches it to
the frame of the vehicle. The outer tie rod attaches it
to the rear knuckle.

OPERATION

The rear suspension toe link is similar in function

to the steering gear tie rod linkage. It controls the

steering attitude of the rear wheels. It is used to set
rear wheel static toe position (basic toe-in and toe-
out). It can also be adjusted up or down changing
dynamic toe. (Refer to 2 - SUSPENSION/WHEEL
ALIGNMENT - STANDARD PROCEDURE).

REMOVAL

NOTE: Review all Warnings and Cautions. (Refer to
2 - SUSPENSION - WARNING).

(1) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(2) Remove wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS - REMOVAL)

(3) Remove plastic appearance cap from toe link

stud.

(4) Remove nut from toe link at knuckle (Fig. 41).

CAUTION: When releasing toe link from knuckle
using Puller, Special Tool C-4150A, use care not to
pinch and damage grease seal.

(5) Release toe link from knuckle using Puller,

Special Tool C-4150A (Fig. 42). Remove tool.

NOTE: The toe link to frame outer mounting loca-
tion is used for adjusting the rear wheel dynamic
toe pattern. The dynamic rear wheel toe pattern is
adjusted by installing an adjustment shim at this
location. Be sure when removing the outer mount-
ing bolt and nut that the adjustment shim is not dis-
carded. Also, note the side of the vehicle and the
position that the adjustment shim was installed. It
must be reinstalled in the same position to maintain
the rear wheel dynamic toe pattern once toe link
installation is complete.

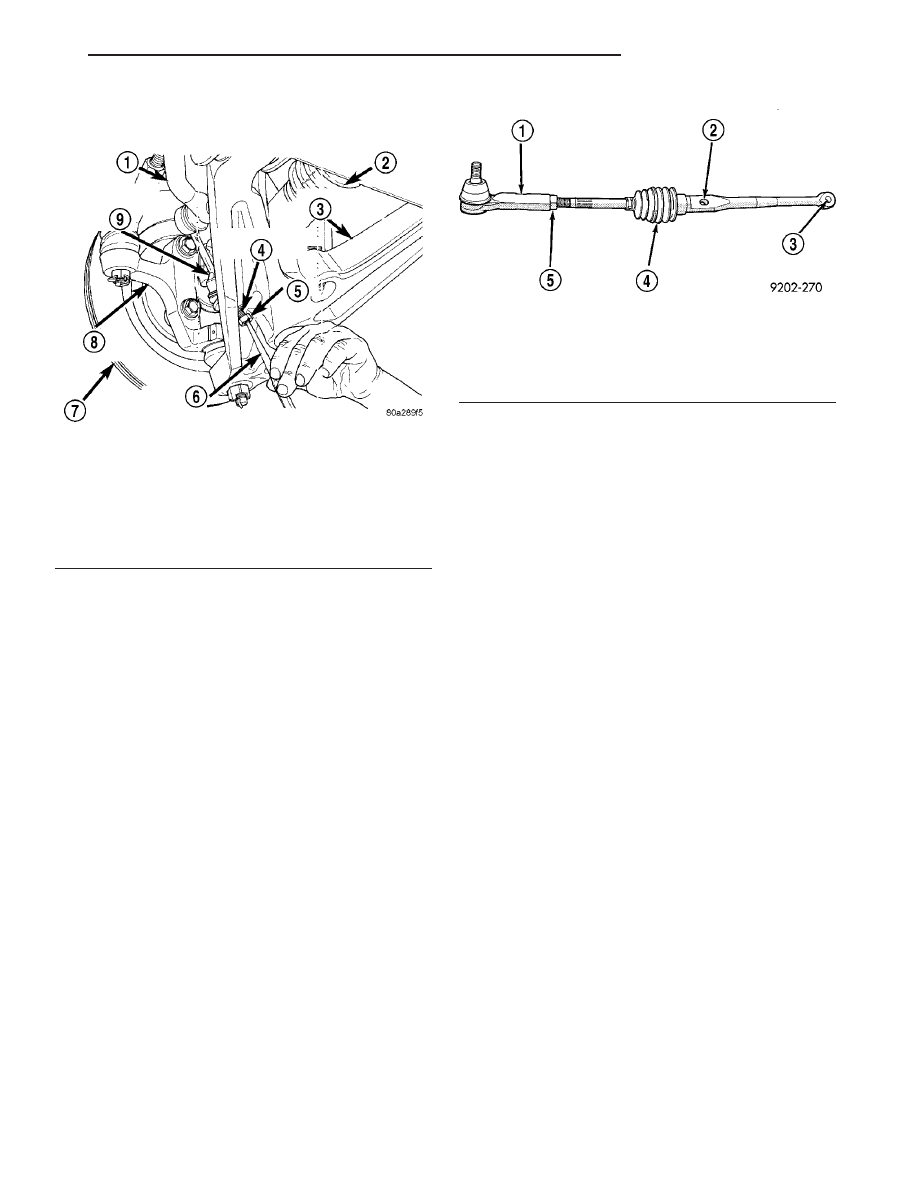

Fig. 39 Stabilizer Link Removal

1 - STABILIZER BAR
2 - HALFSHAFT
3 - LOWER CONTROL ARM
4 - STABILIZER LINK STUD
5 - NUT
6 - CENTER PUNCH
7 - BRAKE ROTOR
8 - KNUCKLE
9 - STABILIZER LINK

Fig. 40 Rear Toe Link Assembly

1 - OUTER TIE ROD
2 - TOE PATTERN ADJUSTMENT HOLE
3 - MOUNTING HOLE
4 - FLEX JOINT BOOT
5 - JAM NUT

ZB

REAR SUSPENSION

2 - 49

STABILIZER LINK (Continued)
